机械基础练习用手指导向定位块结构

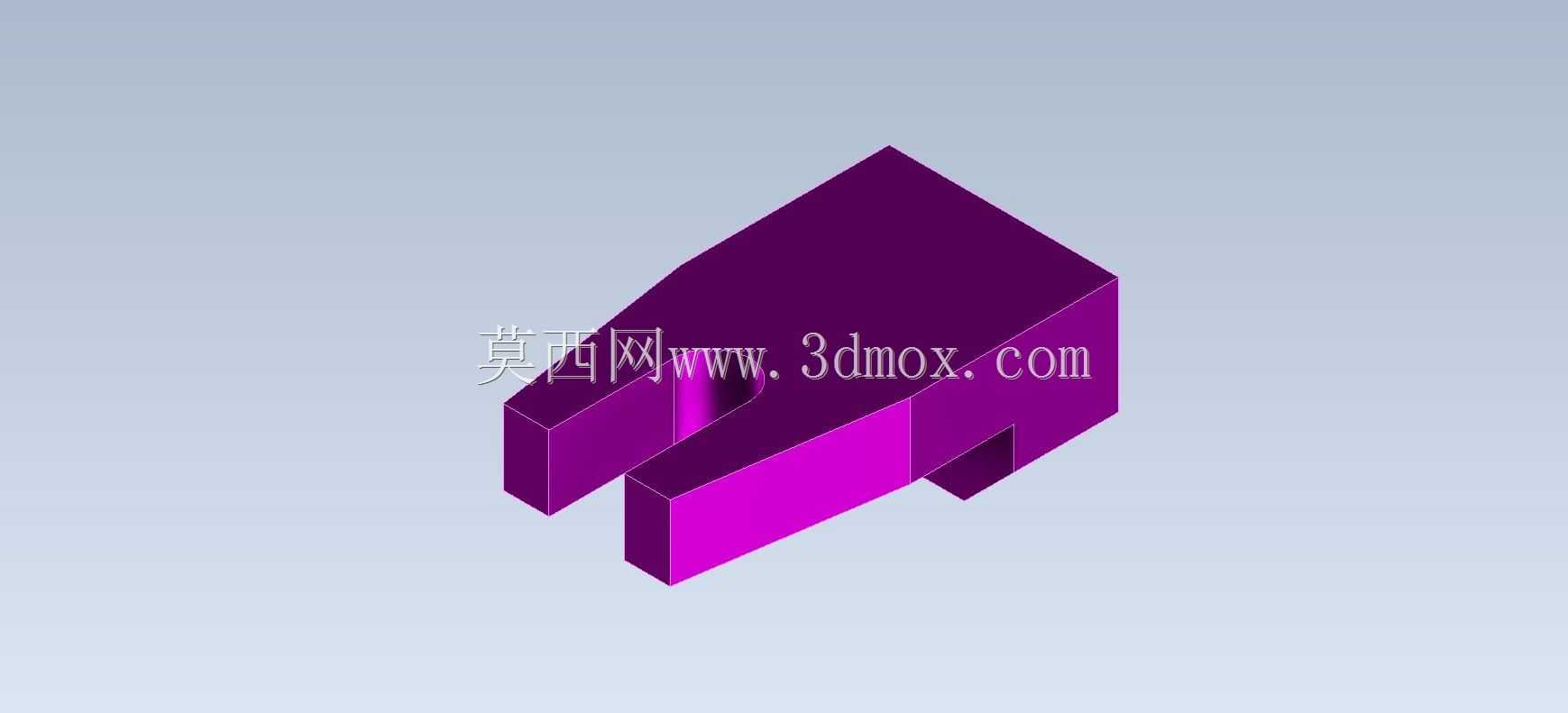

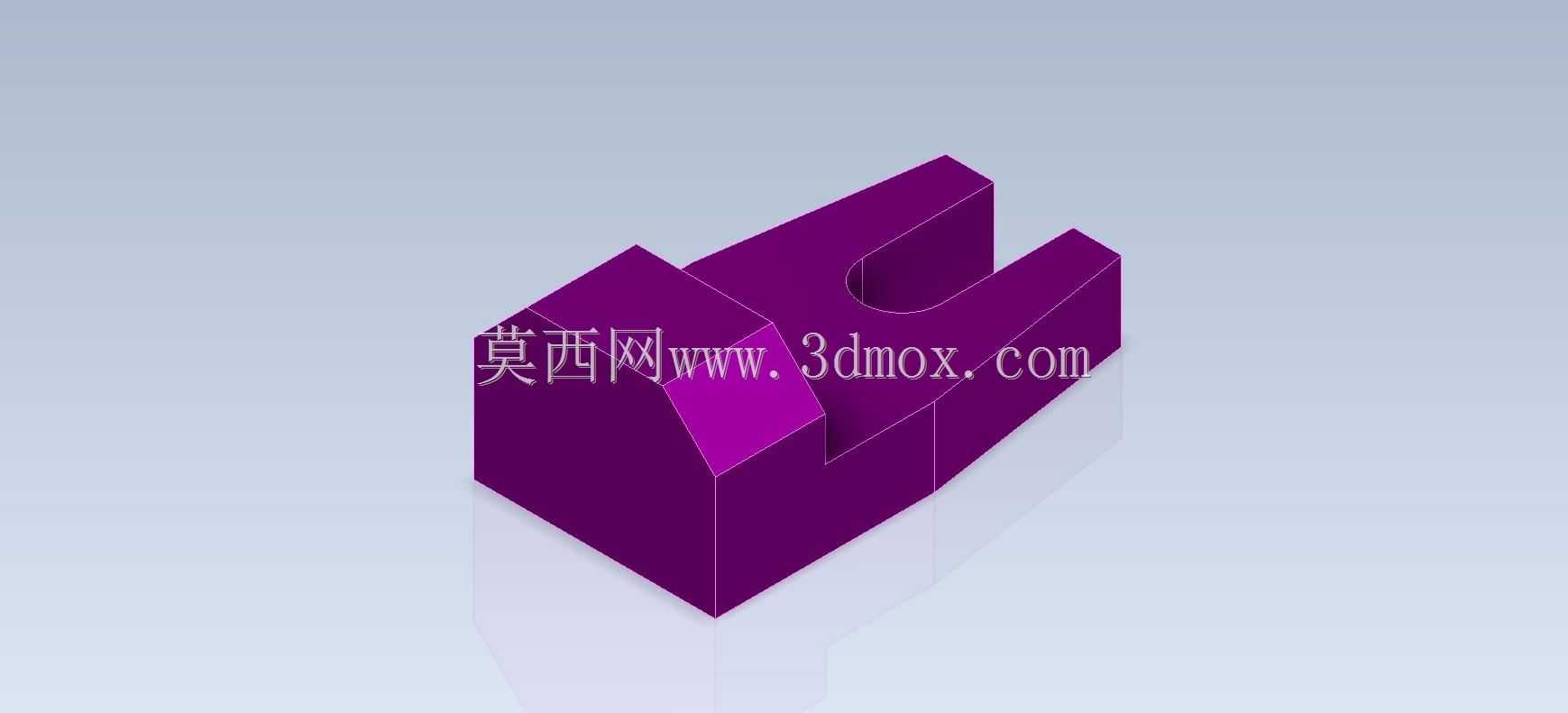

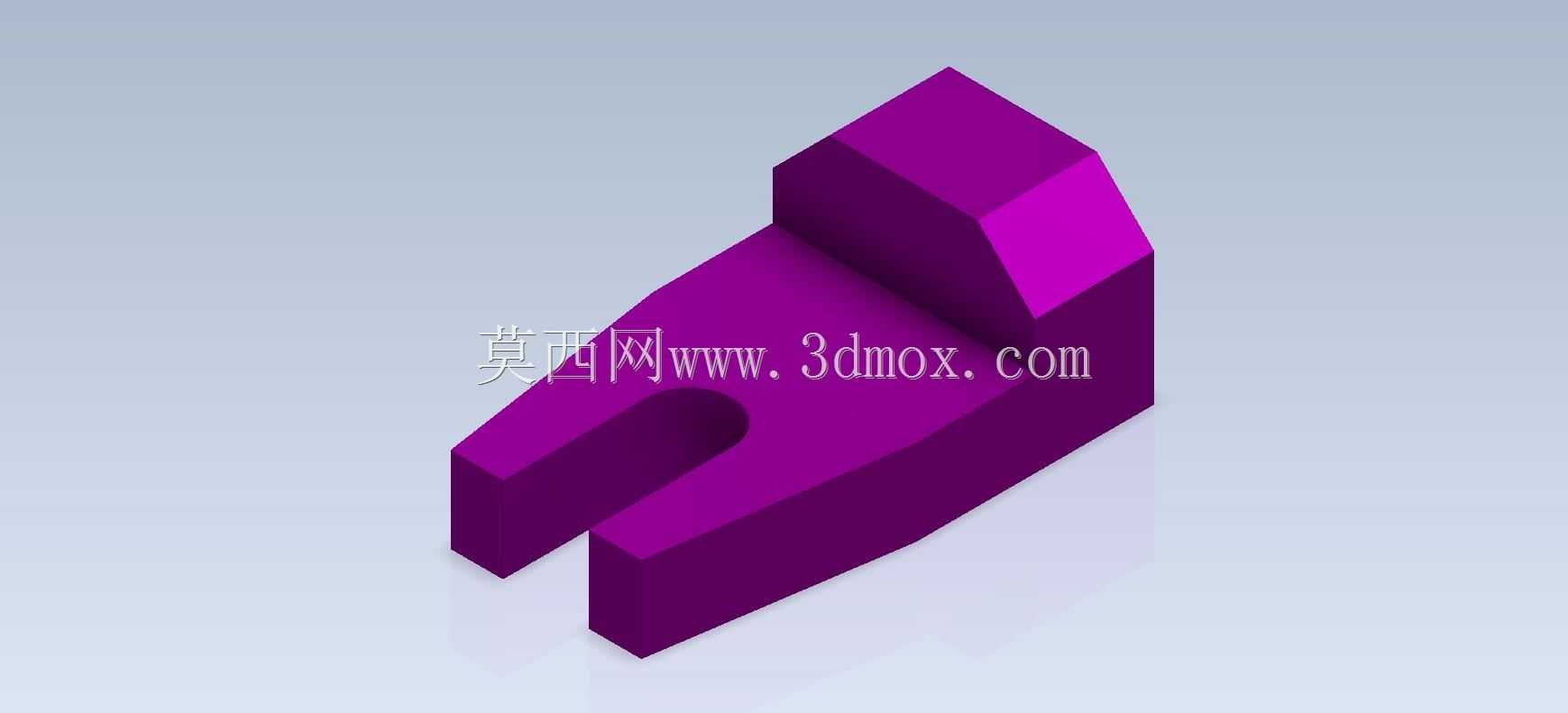

　　在非标自动化装配、小型工装夹具的定位工位中，这类带U型开口的块状导向件是十分常见的基础结构，主要承担工件插入时的导向、粗定位以及侧向限位功能，避免装配过程中工件偏移导致的卡滞或对位偏差。从结构形态来看，该零件整体为块状基体，前端开设贯通式U型槽，槽口边缘做了小角度倒角处理，能够在工件进入槽口时自动修正微小的位置偏差，降低对位精度要求，提升装配动作的容错率；基体后部设置凸起的挡边结构，可作为工件插入到位的硬限位，控制工件的最终装配深度，保证每次装配的位置一致性。

　　设计这类导向定位结构时，首先要匹配被导向工件的外形尺寸，U型槽的宽度需要比工件对应配合尺寸大0.1-0.3mm的间隙，间隙过小容易出现工件卡滞，间隙过大则会失去导向定位的精度意义；槽口的导入倒角角度通常取15°-30°，倒角深度根据装配工位的对位误差范围确定，一般覆盖常见的装配偏移量即可。后部的限位挡边高度需要高于工件配合面的高度，确保工件到位后能与挡边完全贴合，同时挡边与基体的连接处做了圆角过渡，避免应力集中导致挡边受撞击断裂，提升零件的抗冲击使用寿命。

　　从安装边界来看，这类块状导向件通常通过基体底部的安装孔固定在工装基板上，基体的整体长宽高尺寸需要适配安装工位的空间，避免与周边的气动元件、送料轨道产生干涉；U型槽的中心高度需要与工件的进给高度完全对齐，保证工件能水平顺畅进入槽内。零件的材质通常根据使用场景选择，普通工装场景下选用45号钢调质处理即可，表面做发黑防锈处理；如果是用于有耐磨要求的高频装配工位，可选用Cr12MoV材质淬火处理，提升槽口的耐磨性能，延长零件更换周期。

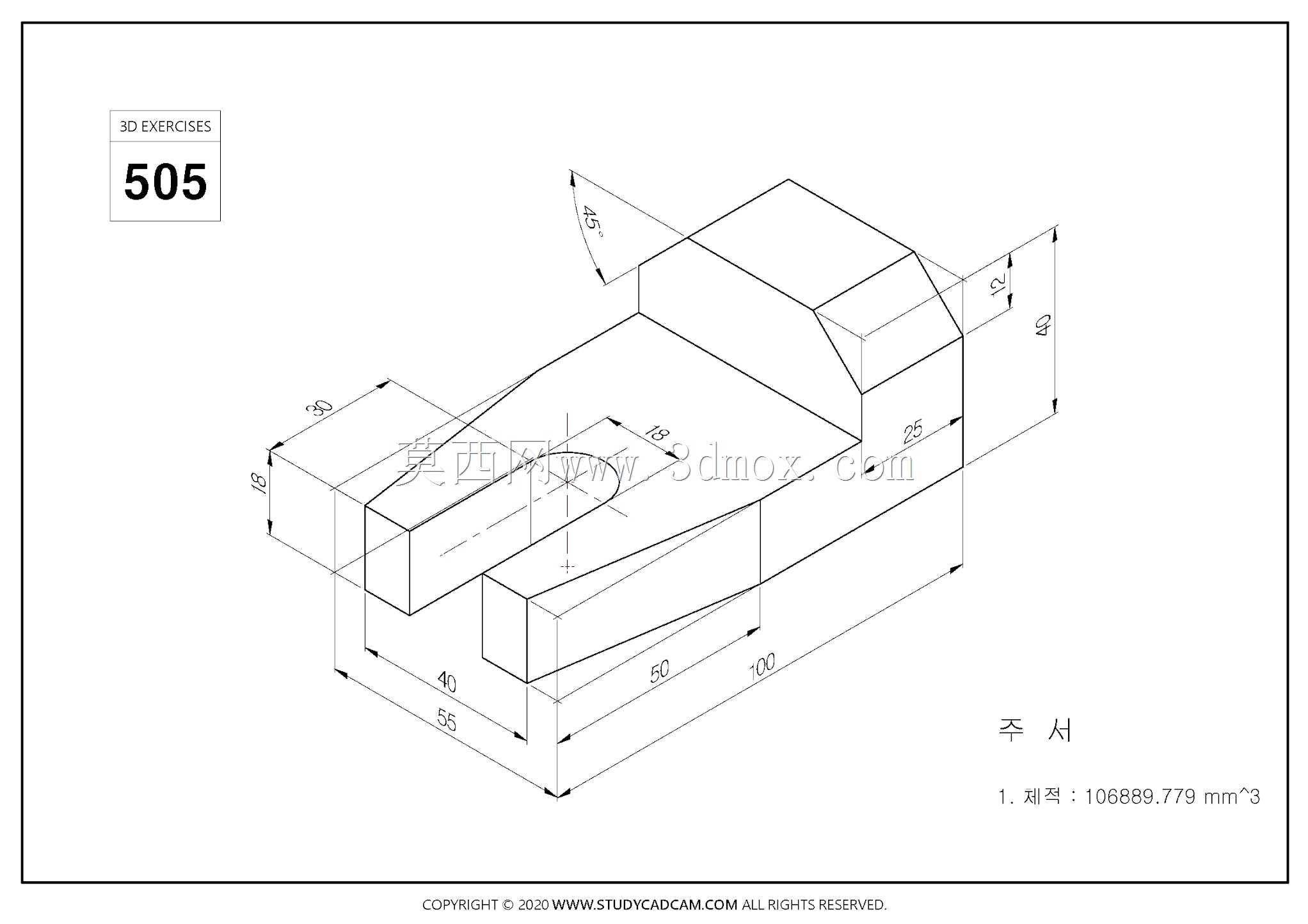

　　在三维建模过程中，这类零件的建模逻辑遵循基础特征叠加的思路，首先绘制基体的拉伸轮廓，生成基础块状实体，之后通过拉伸切除生成U型槽结构，再添加后部的凸起挡边特征，最后处理所有的倒角、圆角工艺特征。建模时需要重点关注配合尺寸的公差标注，U型槽的宽度尺寸、槽中心到限位挡边的距离尺寸、安装孔的位置尺寸都需要标注合理的公差范围，确保加工后的零件能满足装配使用要求。这类基础结构看似简单，却是机械结构设计中最常接触的功能单元，很多复杂的定位工装都是由这类基础导向、限位结构组合而成，掌握这类零件的设计要点，能为后续复杂工装设计打下扎实的基础，在实际项目中快速根据工位需求调整结构尺寸，适配不同的工件定位需求。
