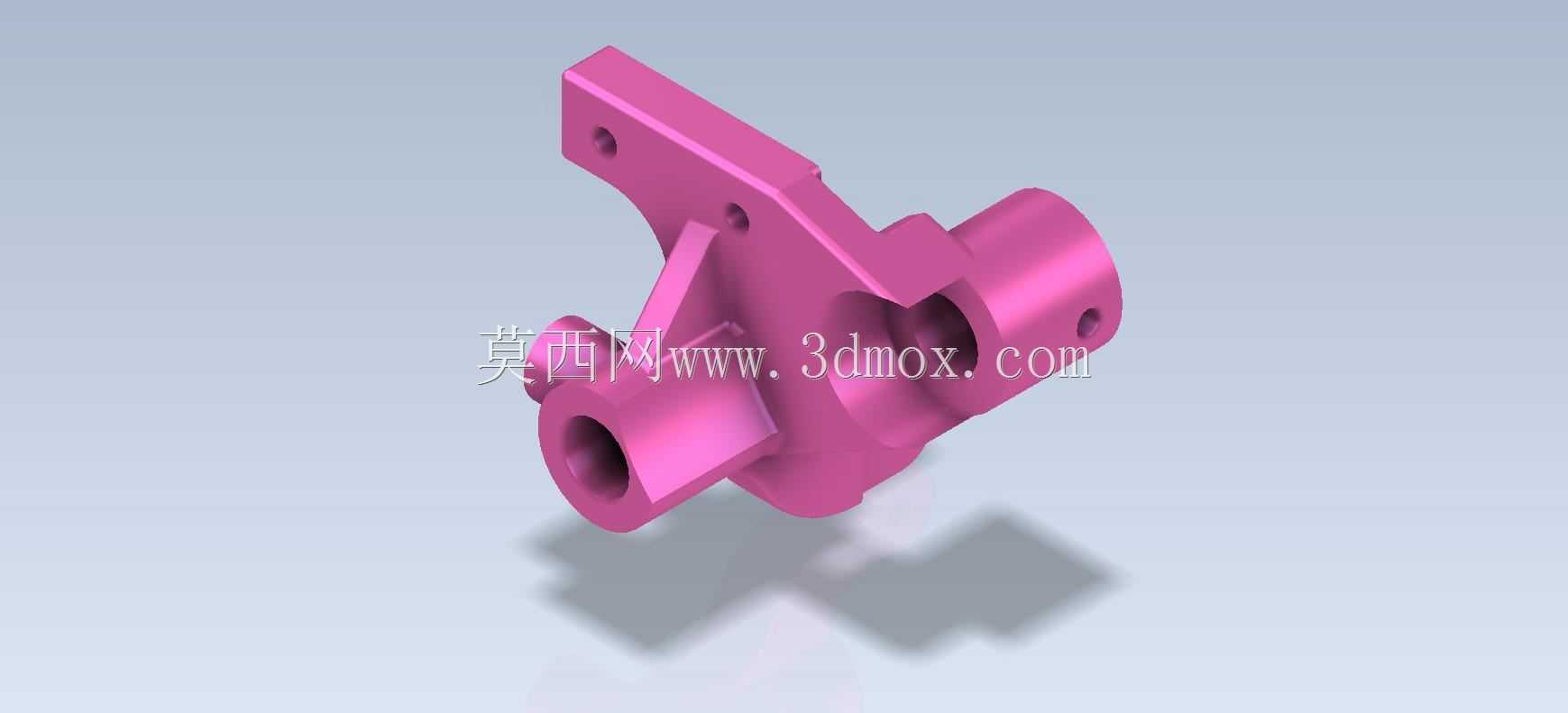

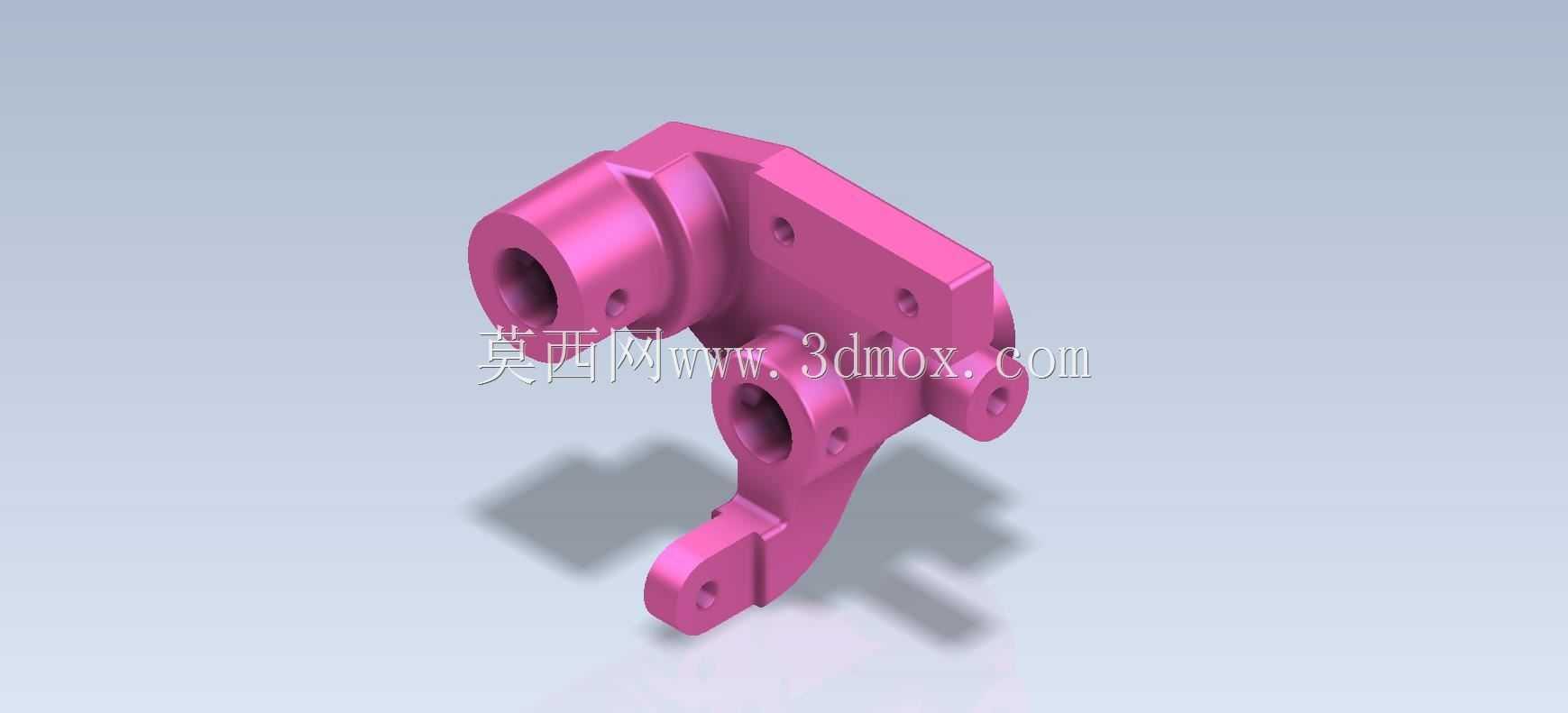

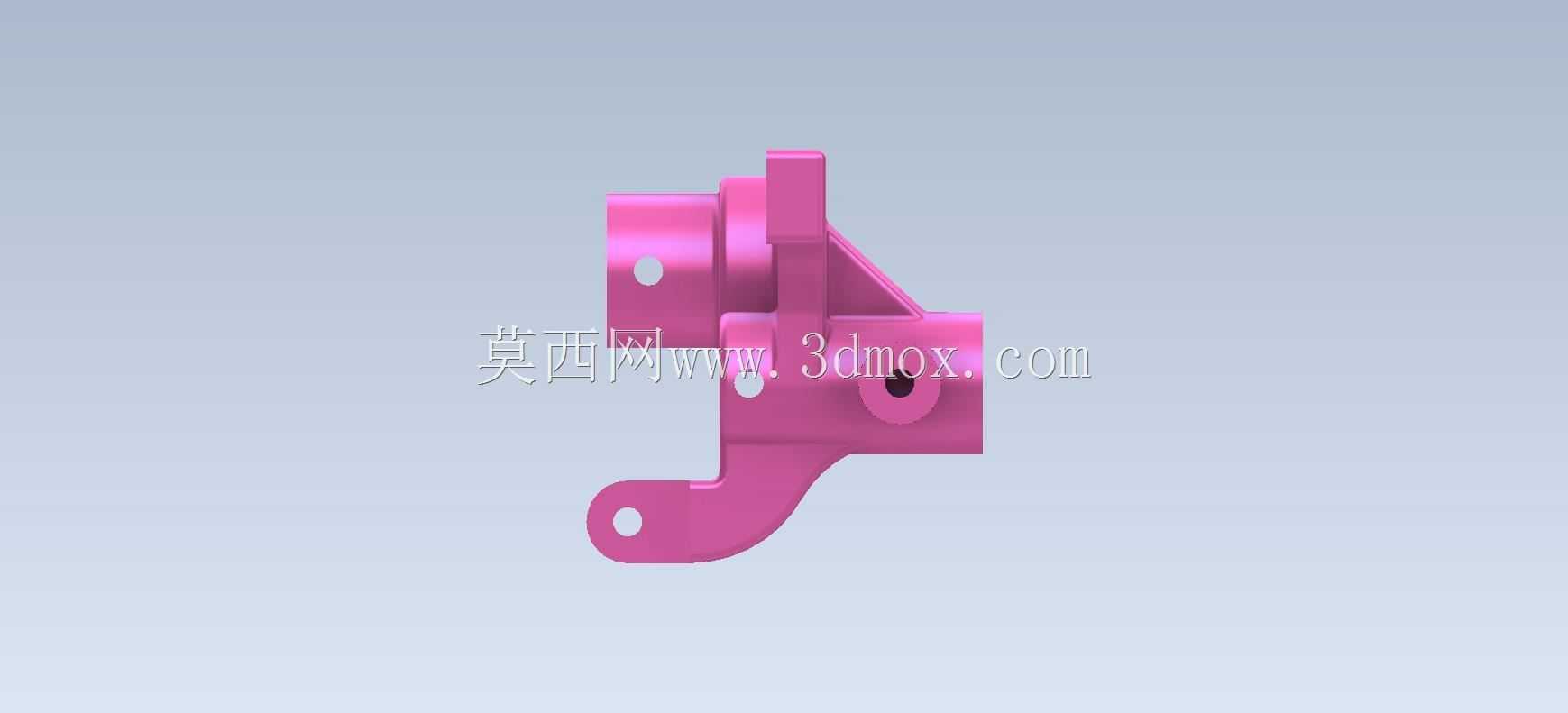

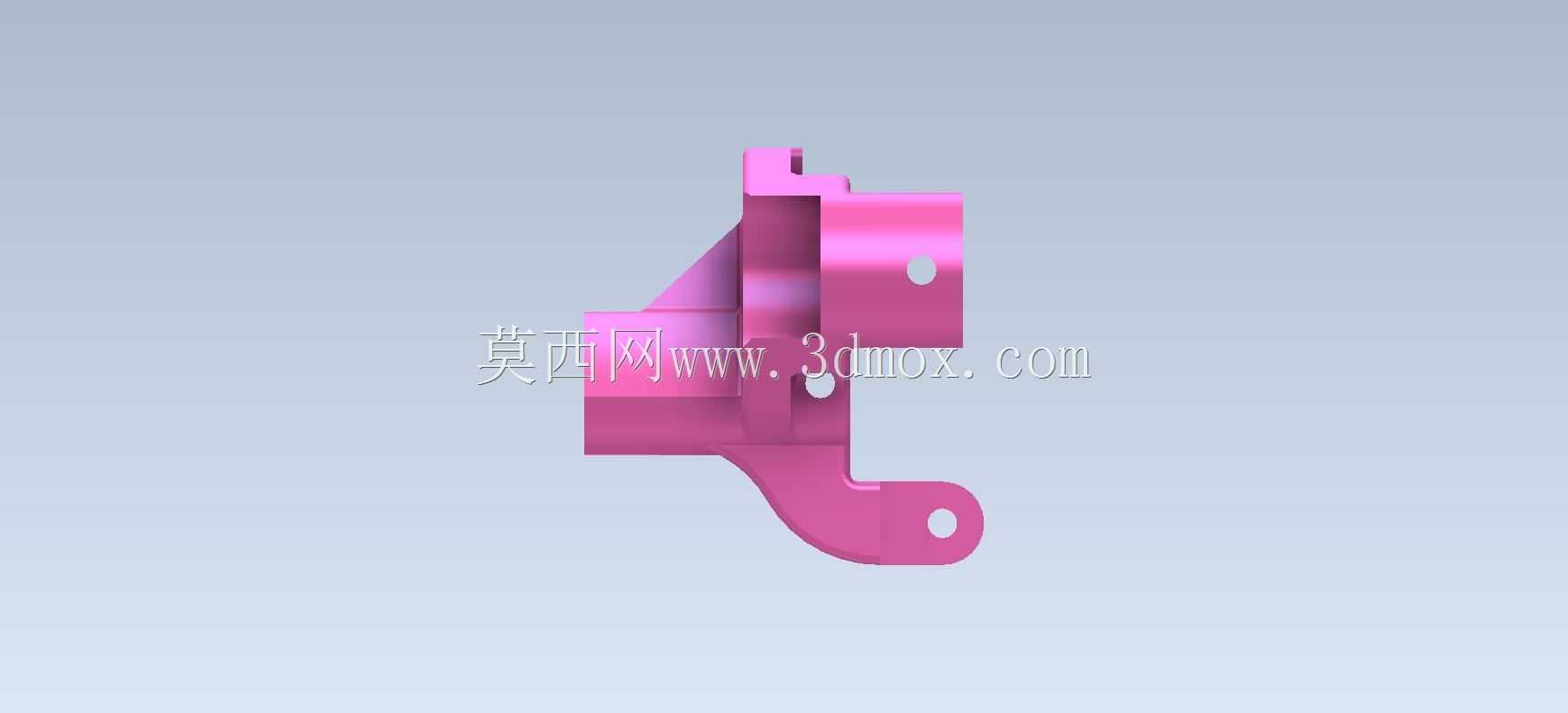

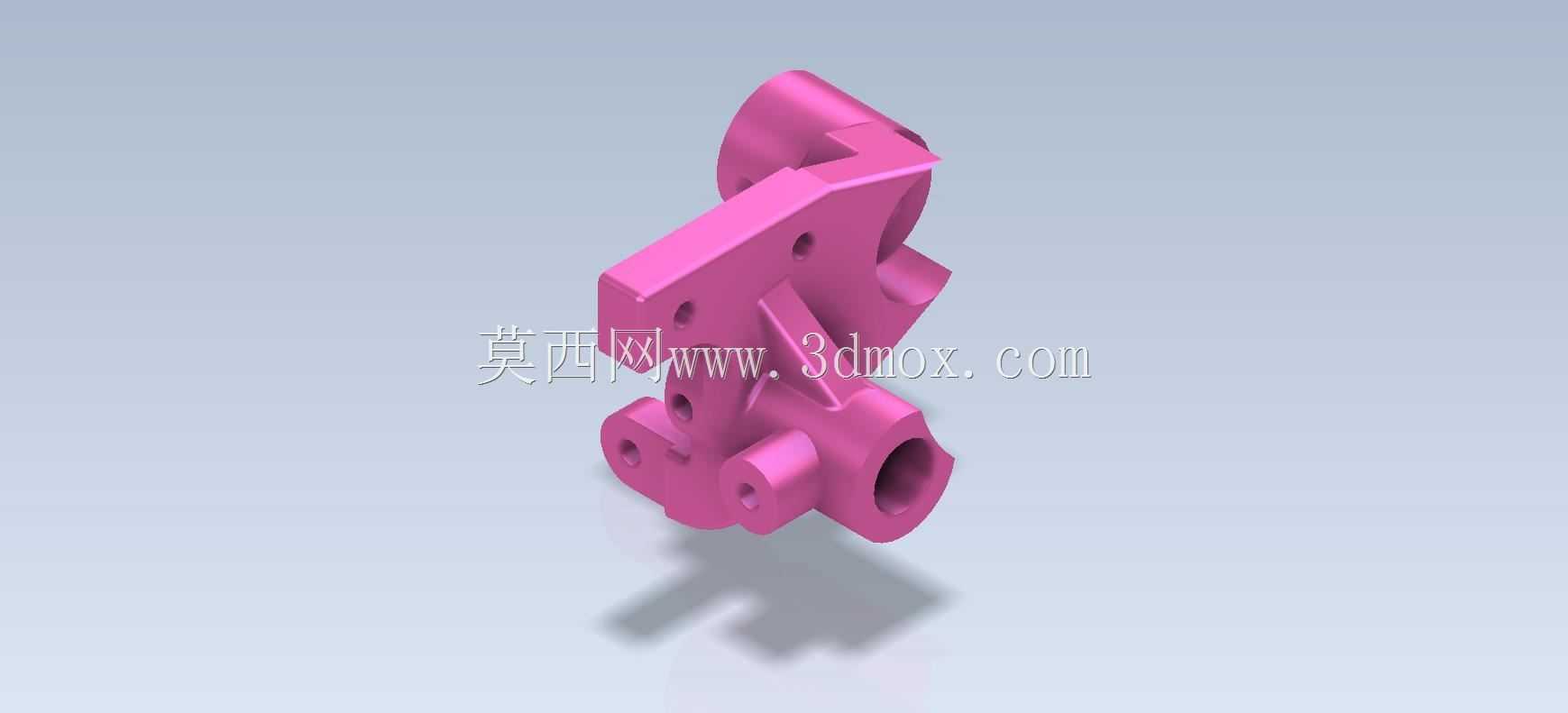

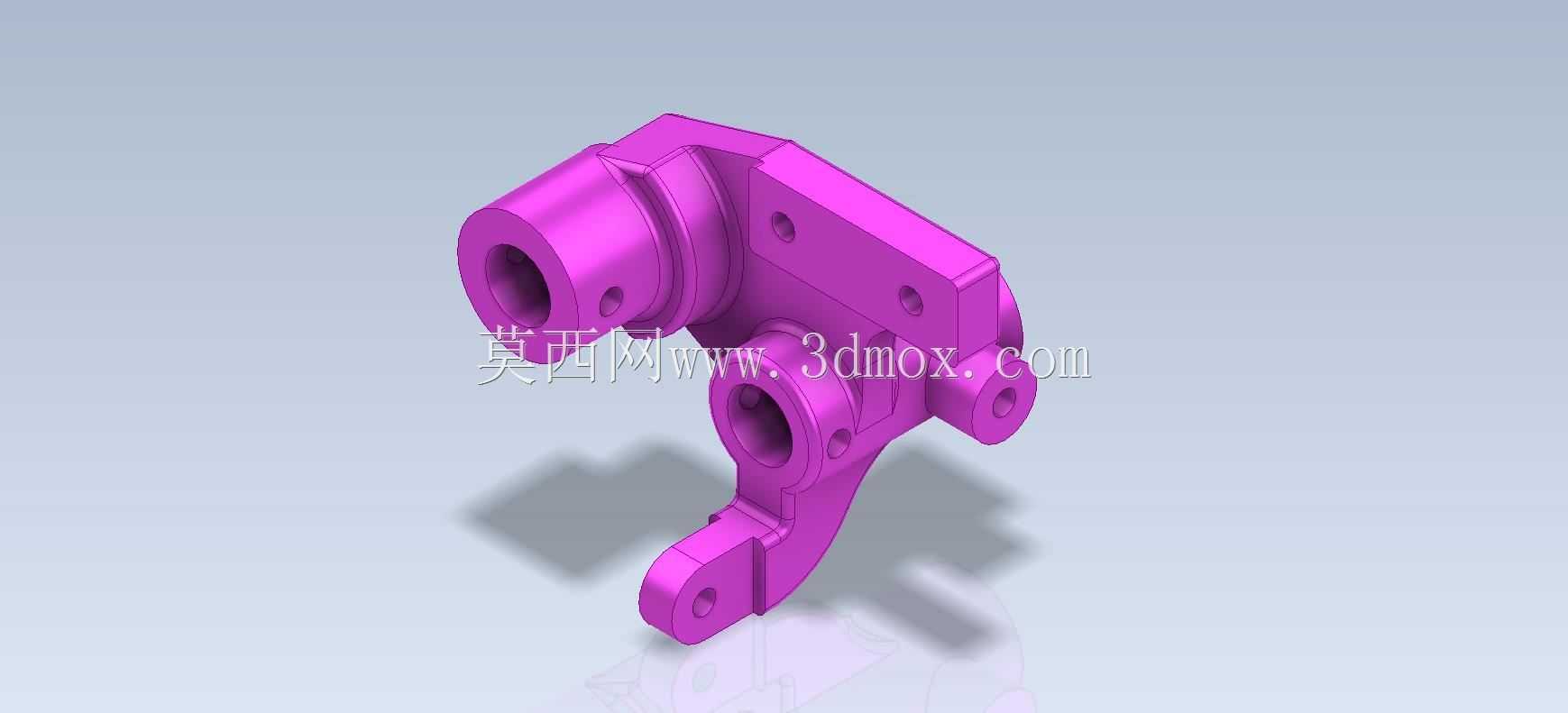

这类带多组同轴孔与侧装平面的铰接支座,在轻工自动化输送线、小型专用机床的进给机构、包装设备的摆杆传动单元里应用十分广泛,核心作用是作为摆动构件的固定铰接基座,同时承担相邻传动部件的安装定位功能,替代传统分体式的支座+铰接套组合,减少装配累计误差,提升摆动机构的运行稳定性。从实际使用场景来看,这类零件通常安装在设备的固定机架立面上,两个大直径同轴通孔用来穿装铰接销轴,连接做往复摆动的摆臂、连杆类零件,孔位的同轴度公差直接影响摆动过程的卡滞风险,设计时一般会将同轴度控制在0.02mm以内,孔内壁做表面硬化处理,降低长期铰接转动带来的磨损。零件侧面的平整安装面,是用来贴合设备机架的安装基准面,面上分布的多个小直径通孔是螺栓过孔,
用来穿装内六角圆柱头螺栓将整个支座锁紧在机架上,安装面的平面度要求控制在0.015mm以内,保证锁紧后不会出现局部应力集中,避免长期受交变载荷出现支座开裂。下方延伸出的带孔耳板结构,是辅助铰接位,用来连接复位拉簧、阻尼器或者位置检测元件的触发摆杆,这个耳板的孔位与主铰接孔的中心距公差,会直接影响辅助构件的行程匹配度,设计时需要根据配套构件的运动行程做尺寸链校核,避免出现运动干涉或者辅助构件行程不足的问题。从结构设计思路来看,这个零件采用一体化铸造成型后做机加工的工艺路线,主体的厚壁结构是为了保证主铰接孔的支撑刚度,避免销轴受径向载荷时出现支座变形,相邻孔位之间的加强筋结构,是为了在不增加整体壁厚、控制零件重量的前提下,

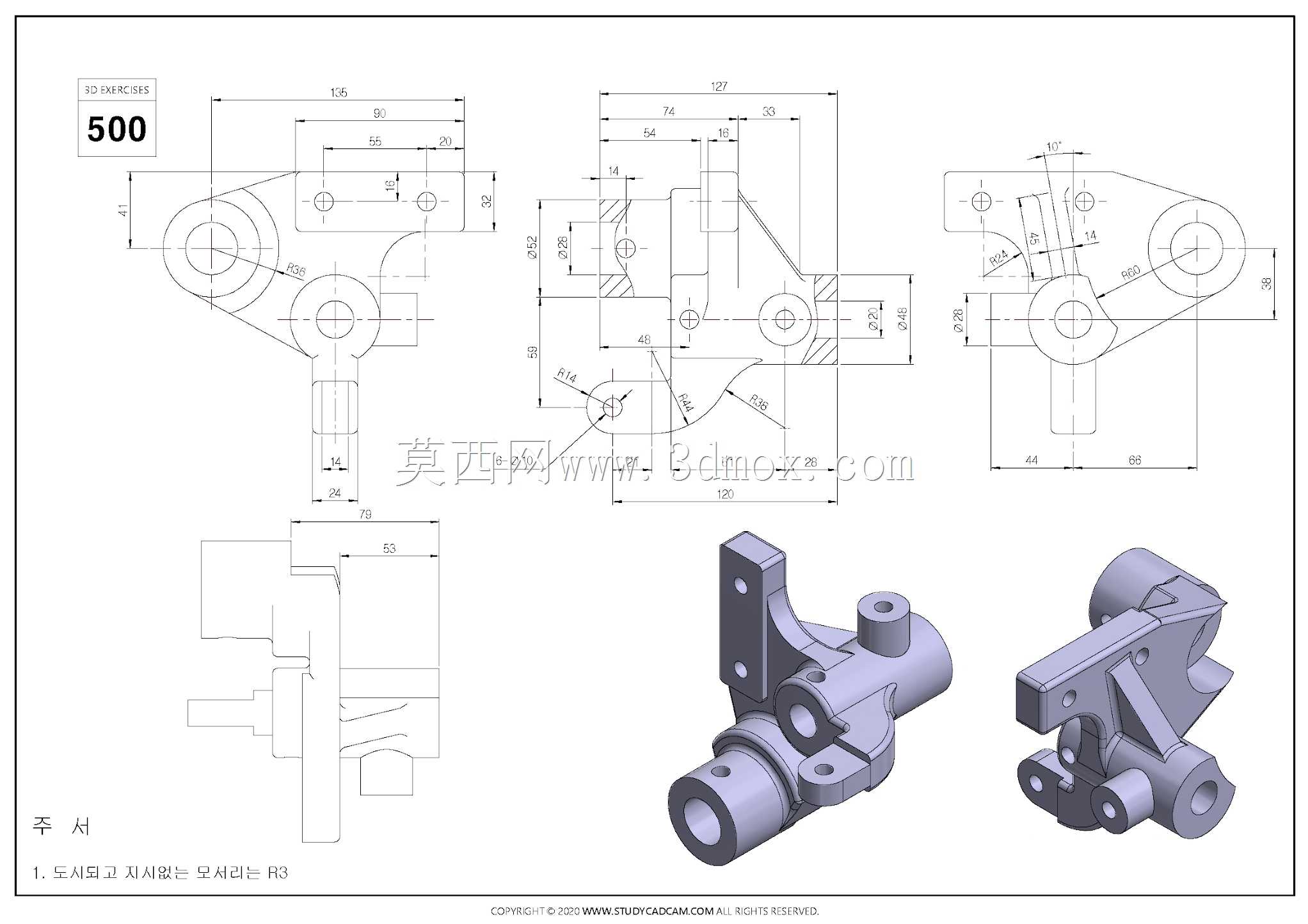

提升两个主安装位之间的结构强度,减少受力后的形变。零件的外形轮廓做了多处圆角过渡,一方面是避免铸造过程出现应力集中导致的铸件缺陷,另一方面也能减少机加工过程的刀具接刀痕,降低装配时的锐边划伤风险。在安装边界方面,这个支座的总宽度方向尺寸需要匹配机架安装面的可用宽度,主铰接孔的中心高要和配套摆臂的转动中心高完全对齐,下方耳板的伸出长度要保证安装辅助构件后,不会和摆臂的摆动轨迹产生干涉,侧装面的螺栓孔位分布要避开机架内部的走线、管路布置空间,螺栓锁紧时的扭矩要控制在对应螺栓等级的推荐扭矩范围内,避免过紧导致支座局部变形,或者过松出现运行时的松动移位。在实际建模过程中,需要先确定主铰接孔的中心轴线作为第一设计基准,
再以此为基准定位侧安装面的位置,之后依次分布各个螺栓过孔、辅助耳板的孔位,所有孔位的拔模斜度要匹配铸造工艺要求,机加工面的加工余量要控制在1.5-2mm之间,保证后续机加工时能完全去除铸造表皮,同时不会因为余量过大导致加工变形。这类零件在实际使用中,通常会在主铰接孔内压装自润滑铜套,进一步降低铰接转动的摩擦阻力,延长零件的维护周期,侧安装面和机架之间会加装薄铜片调整垫,用来微调主铰接孔的中心高,补偿机架加工时的尺寸误差,保证整套摆动机构的运动精度。
