齿轮箱端盖结构设计练习模型

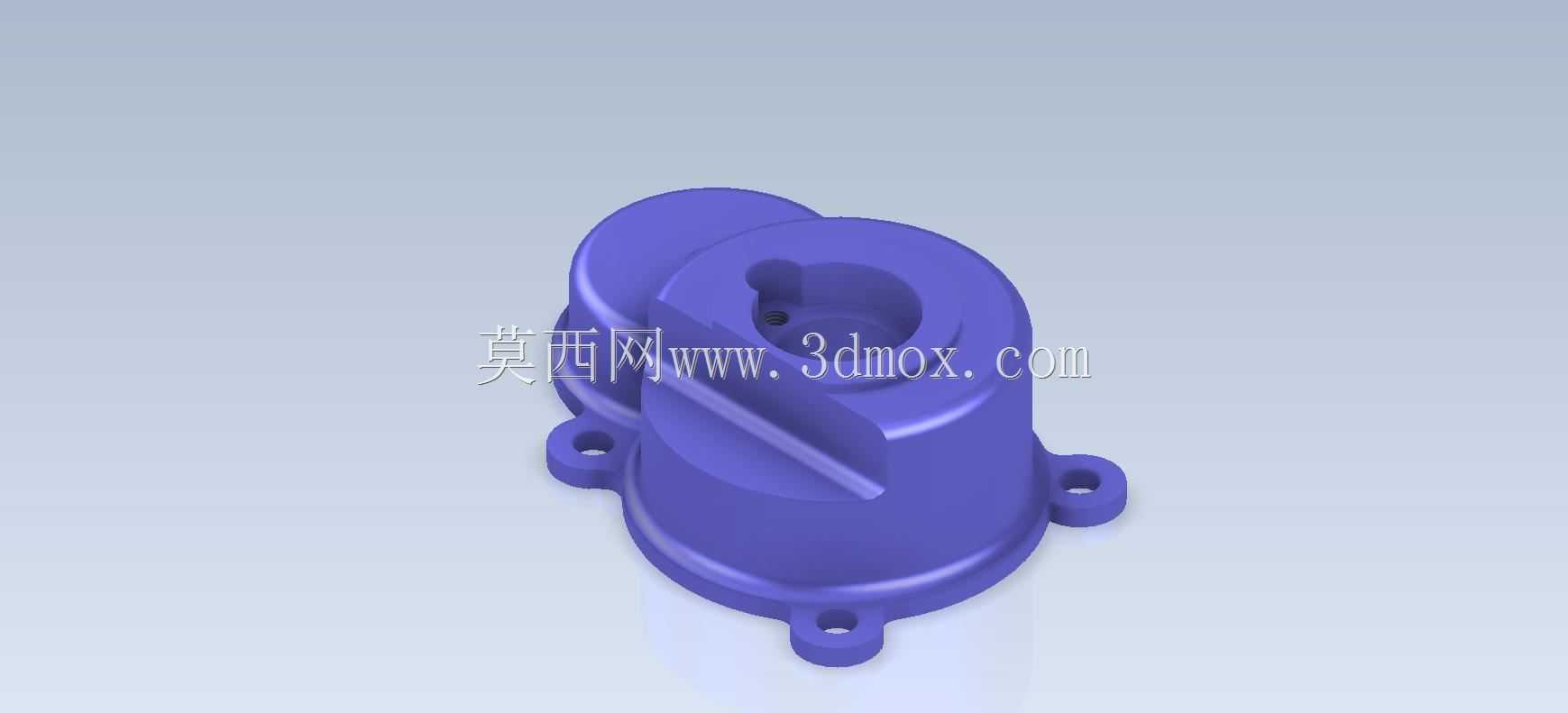

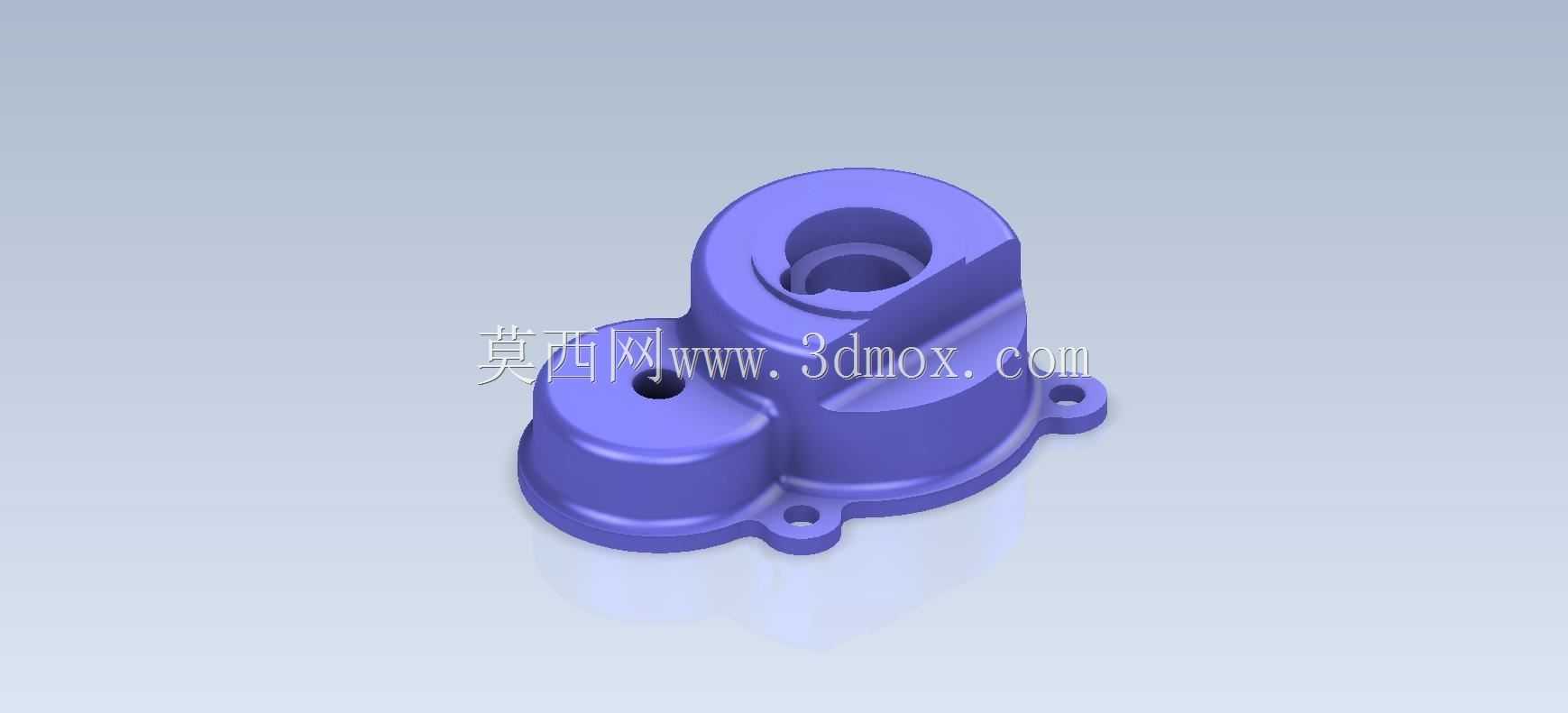

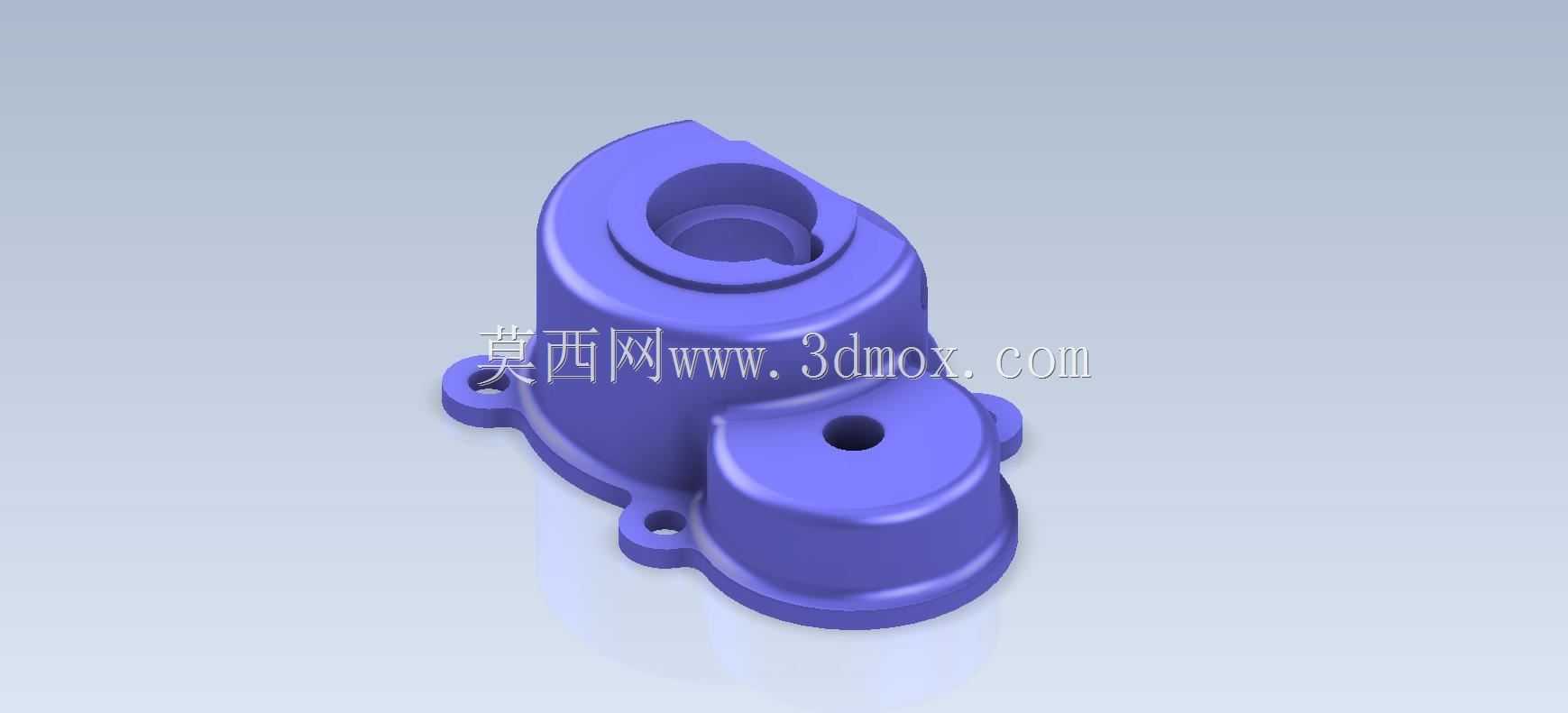

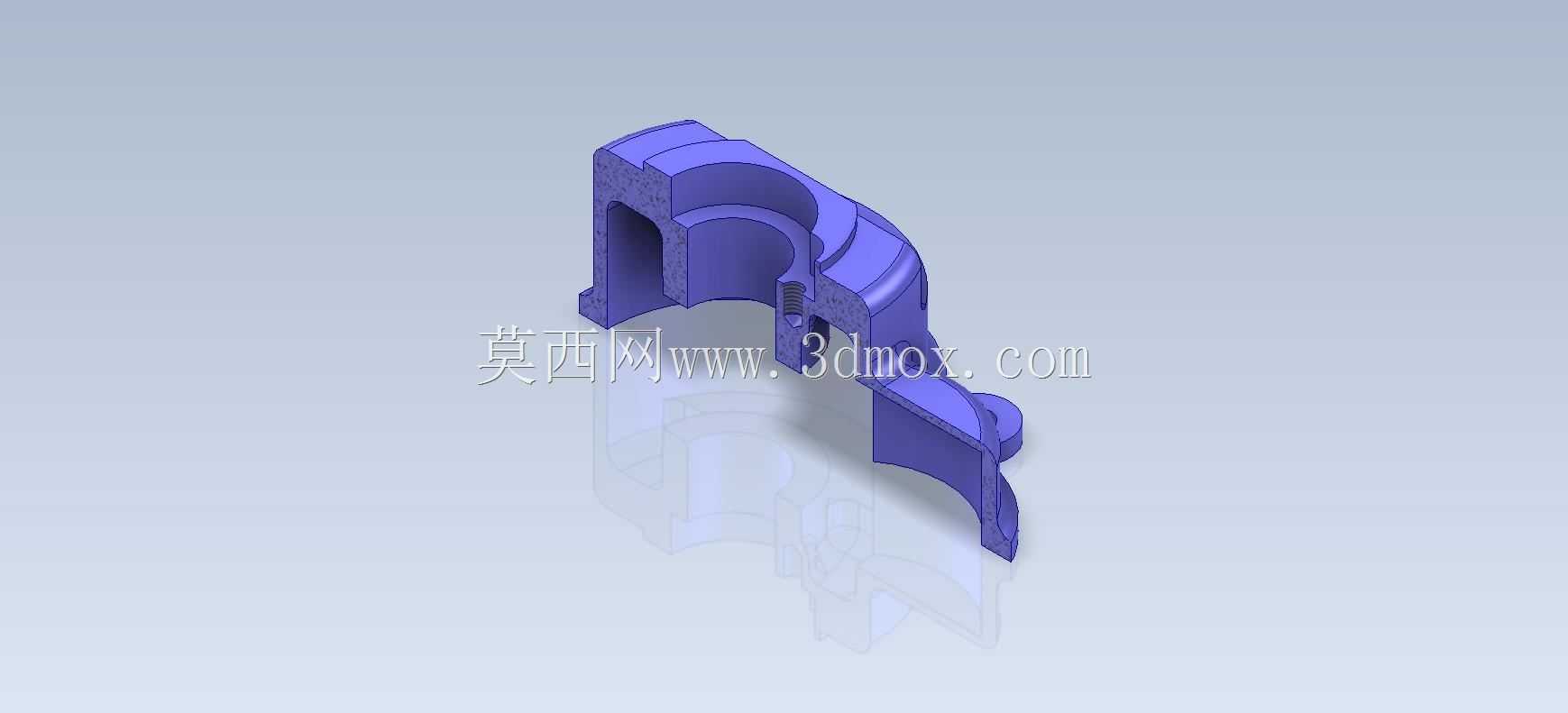

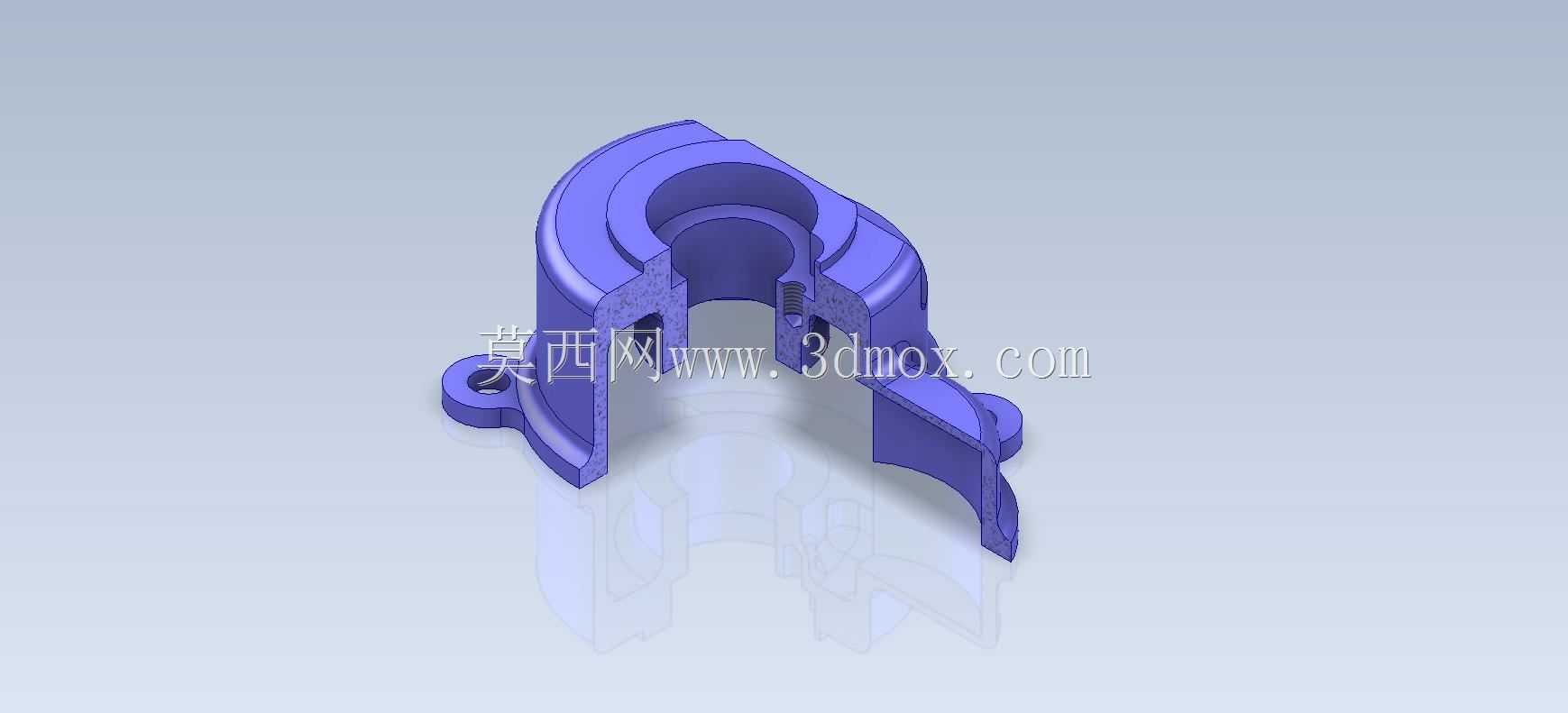

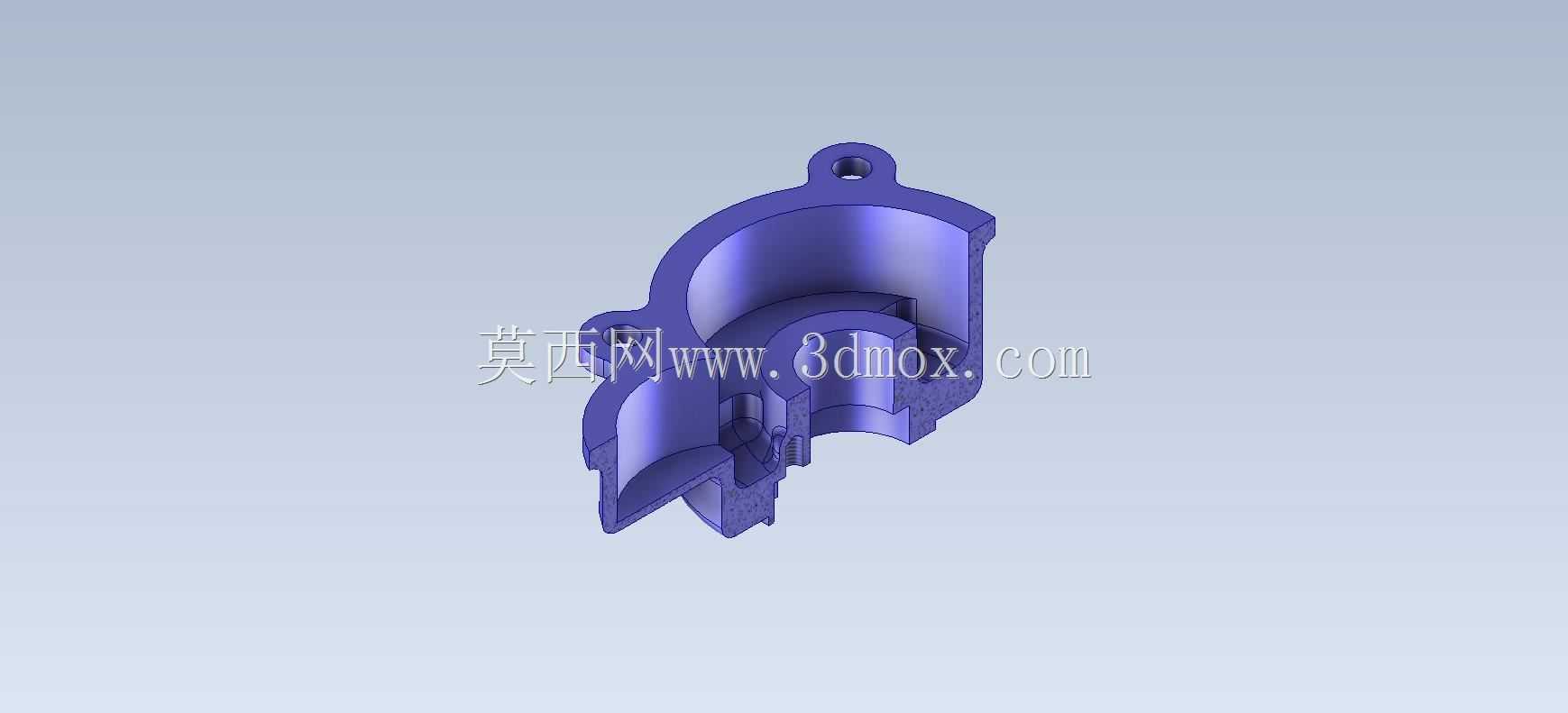

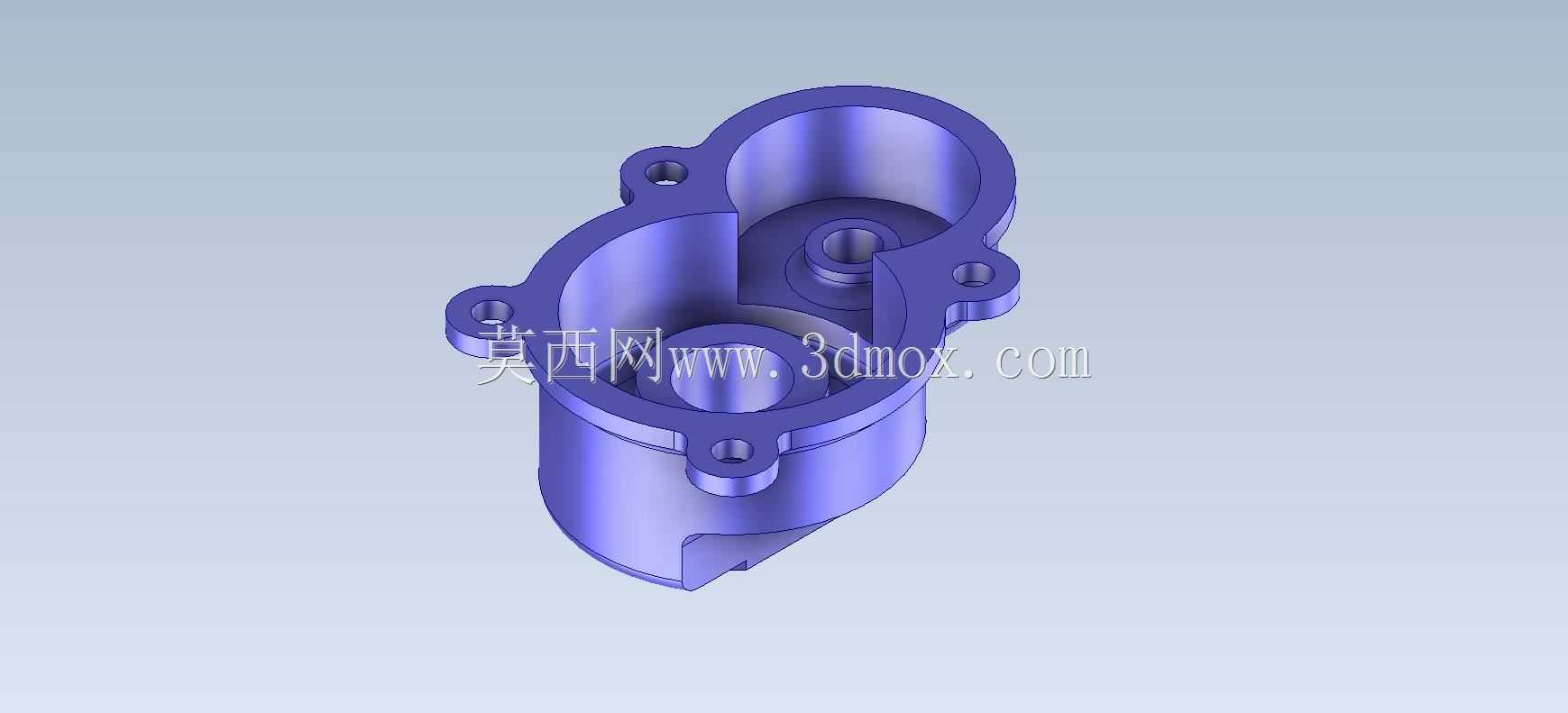

　　这类齿轮箱端盖零件，主要应用在小型动力传动单元的箱体端部，承担密封腔体、支撑内部传动件轴端、阻隔外界粉尘与润滑介质泄漏的核心作用，常见于小型减速机构、台式设备传动组、轻工机械动力输出端的配套结构中。从结构设计逻辑来看，该零件采用一体化铸造成型的壳体结构，主体分为两个高低错落的腔体区域，较高的主腔体对应齿轮箱内大直径传动齿轮的轴端安装位，内部预留的轴承安装台阶可适配标准深沟球轴承的外圈定位，腔体顶部的环形凸台做了加厚处理，既可以提升轴伸位置的结构强度，也能为油封安装提供足够的配合面长度，避免运行过程中油封偏磨导致的润滑脂渗漏。较低的副腔体对应齿轮箱内惰轮或者小直径齿轮的端部容纳空间，腔体中心的通孔可用于安装定位销或者小轴的端部支撑，

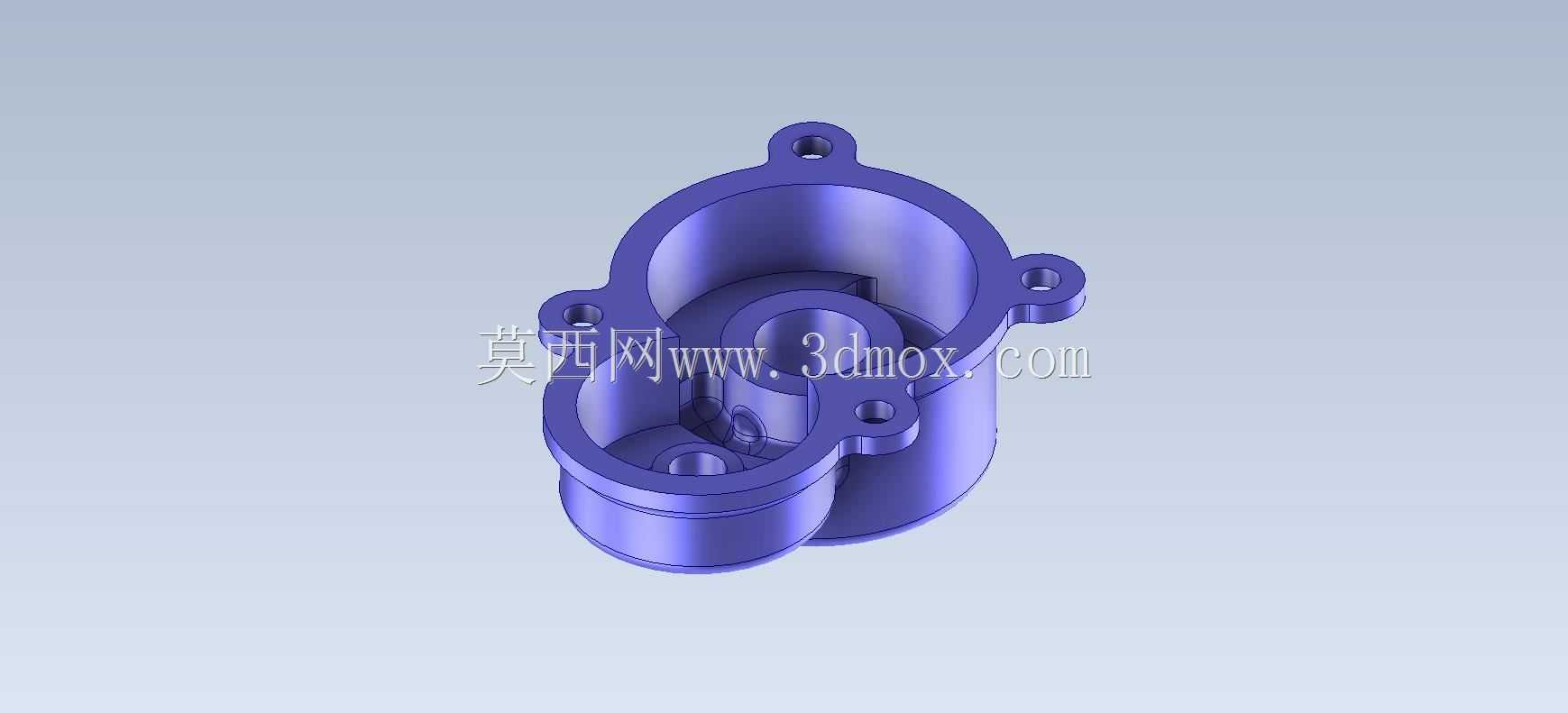

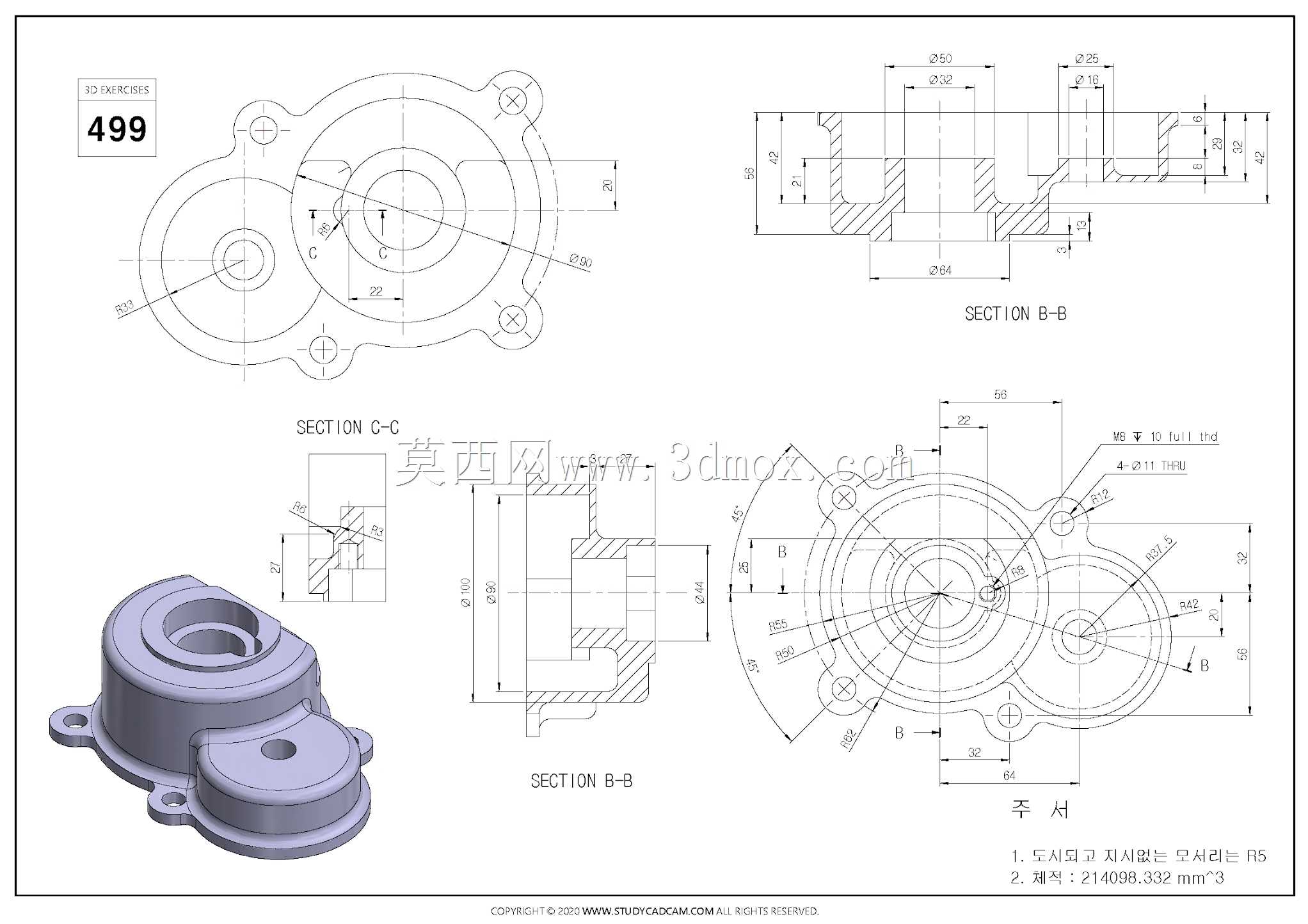

　　两个腔体之间的过渡区域做了圆弧顺滑处理，避免铸造过程中出现应力集中导致的零件开裂，同时也能减少箱体内部润滑油流动的阻力，保证润滑介质可以顺畅循环到各个啮合齿面。零件外缘延伸出三个带安装孔的凸耳，凸耳位置沿零件周向均匀分布，安装孔的孔径适配常规内六角圆柱头螺栓的穿过尺寸，凸耳背面做了铣平处理，保证安装时和箱体结合面的贴合度，安装孔周边做了局部加厚，避免螺栓锁紧时零件局部变形导致密封失效。在建模过程中，需要优先确定两个腔体的中心距尺寸，这个参数直接和齿轮箱内部齿轮副的中心距匹配，是整个零件的核心尺寸基准，所有结构的定位都要以两个腔体的中心轴线为基准展开；其次要确认各安装凸耳的位置度，保证和箱体上的螺纹孔位置完全对应，避免装配时出现干涉；

　　主腔体的轴承安装位需要标注严格的尺寸公差与同轴度要求，保证轴承压装后不会出现偏斜，避免轴系运行时出现额外的径向载荷。零件的壁厚设计保持均匀，整体壁厚控制在适合压铸或者砂型铸造的合理区间，所有转角位置都设置了铸造圆角，避免尖角位置出现铸造缺陷，同时也能提升零件的抗冲击能力。从安装边界来看，该零件的整体外轮廓尺寸适配小型齿轮箱的端部安装空间，安装后零件外表面不会超出齿轮箱主体的外廓尺寸，不会和周边的机架、管线等部件产生干涉，主腔体轴伸位置的凸台高度足够安装标准油封与端盖挡圈，不需要额外加装调整垫片即可满足密封要求。这类零件在实际生产中，通常采用铝合金压铸或者灰铸铁铸造工艺成型，加工时以结合面为定位基准，一次装夹完成轴承孔、

　　安装孔的精加工，保证各配合面的位置精度，装配时结合面需要涂抹密封胶或者加装纸质密封垫，配合螺栓的均匀锁紧，实现腔体的可靠密封。在日常维护中，只需要定期检查轴伸位置的油封磨损情况，不需要对端盖本身做额外的保养，只有当端盖出现裂纹或者轴承位磨损超差时才需要更换，零件的互换性较强，同规格的端盖可以直接替换使用。
