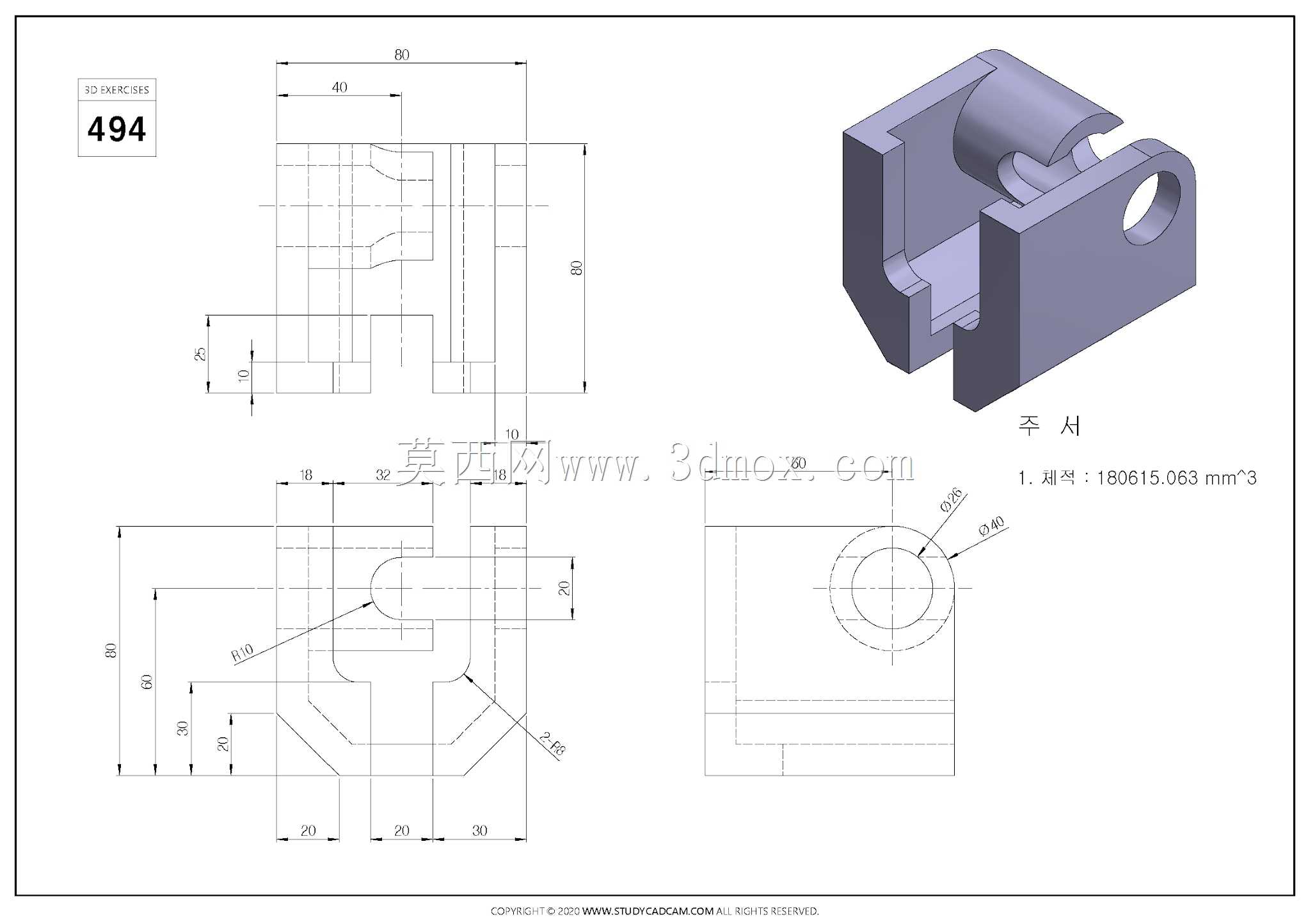

卡扣式铰接连接座结构练习构件

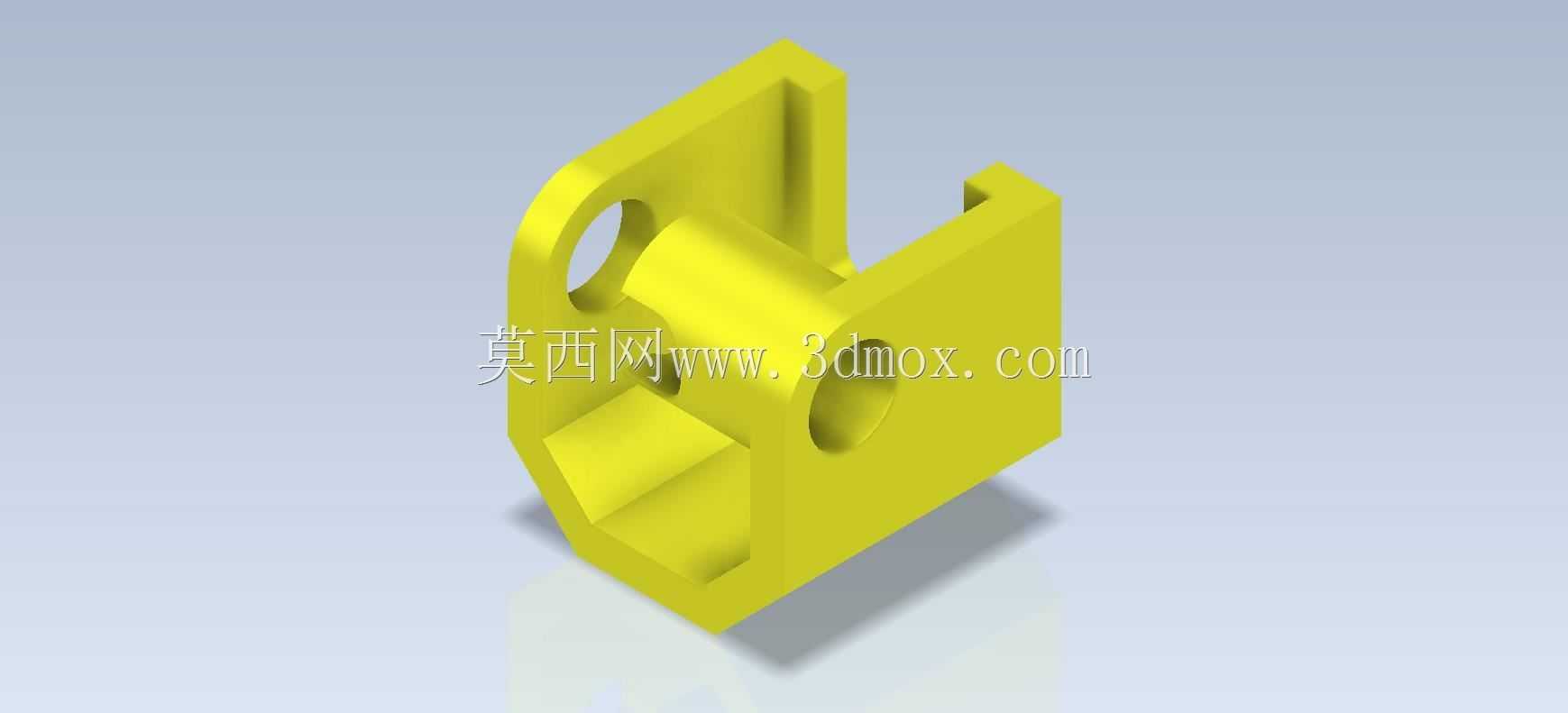

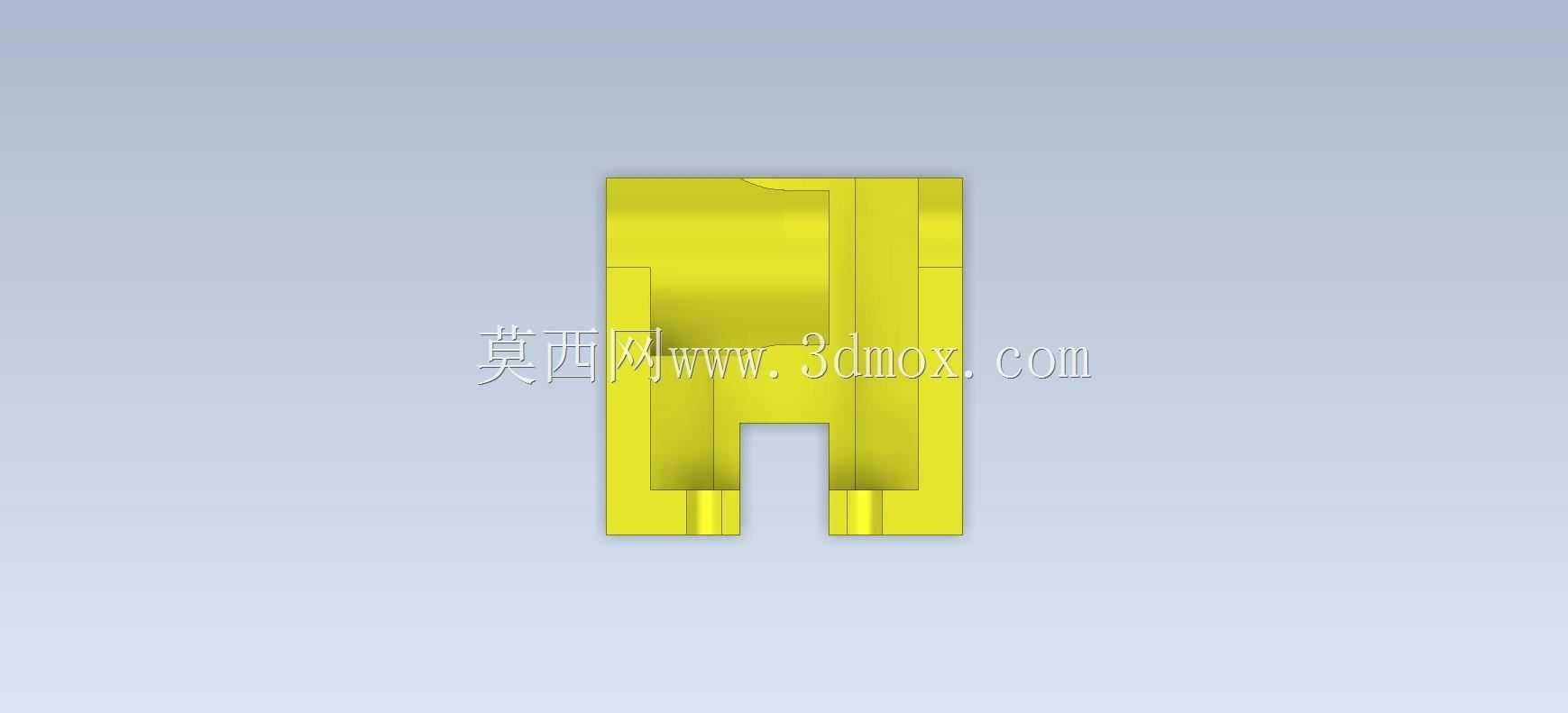

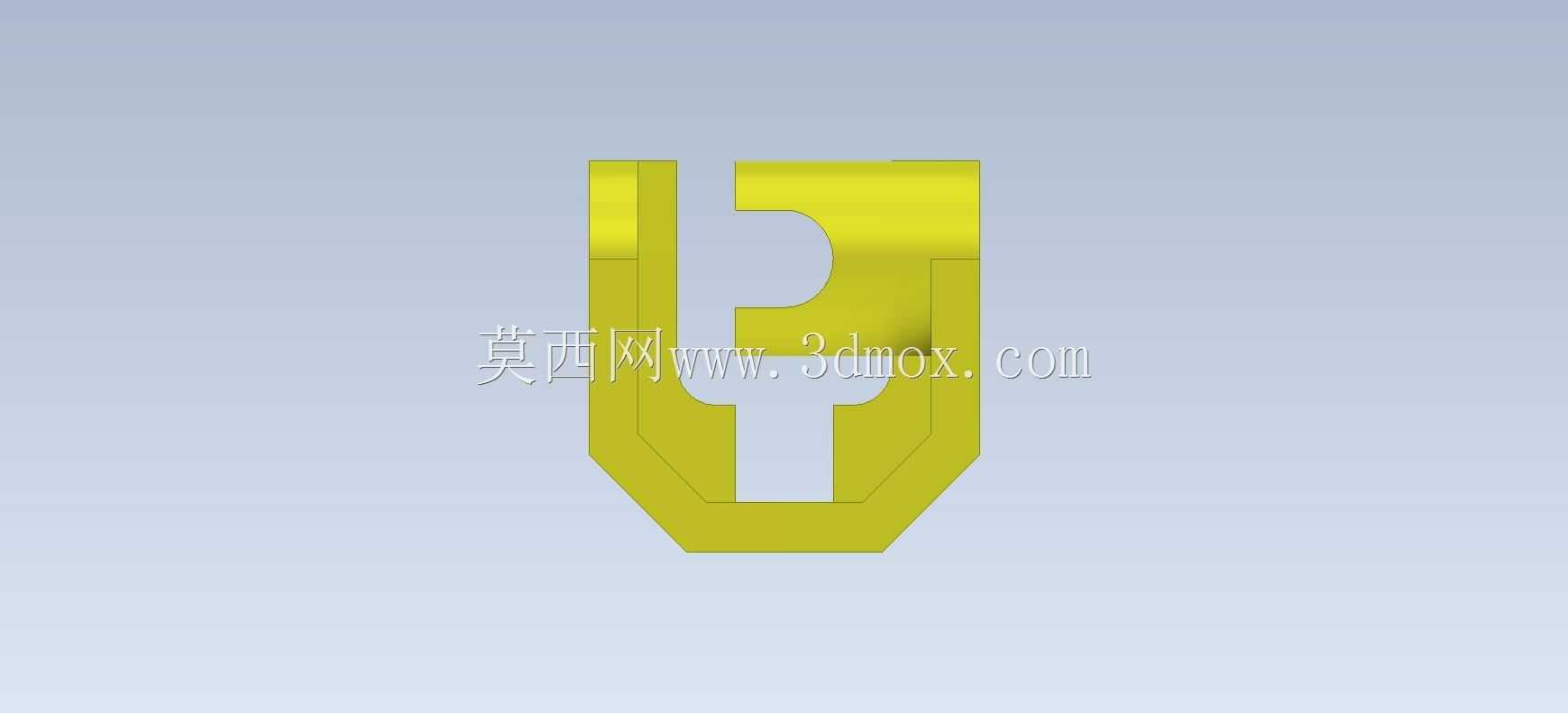

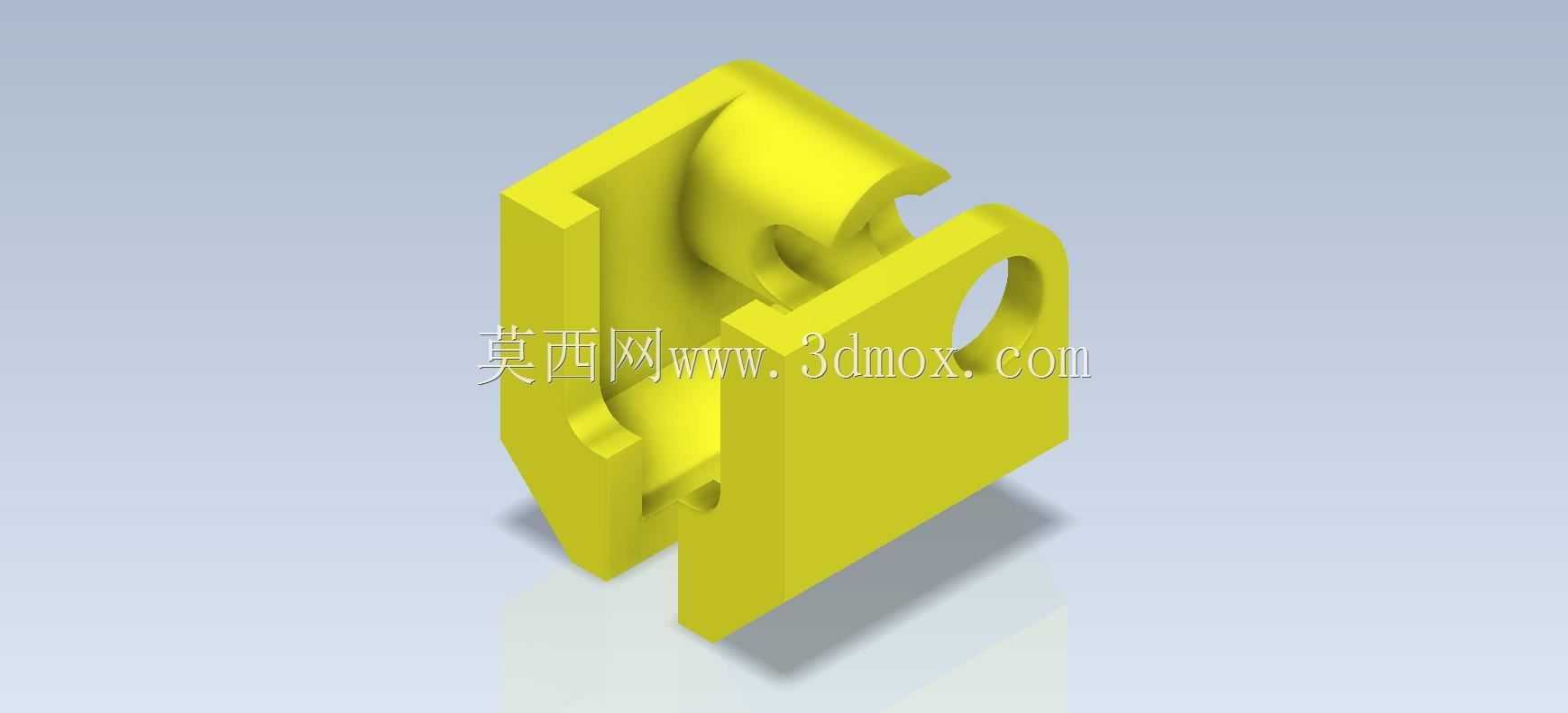

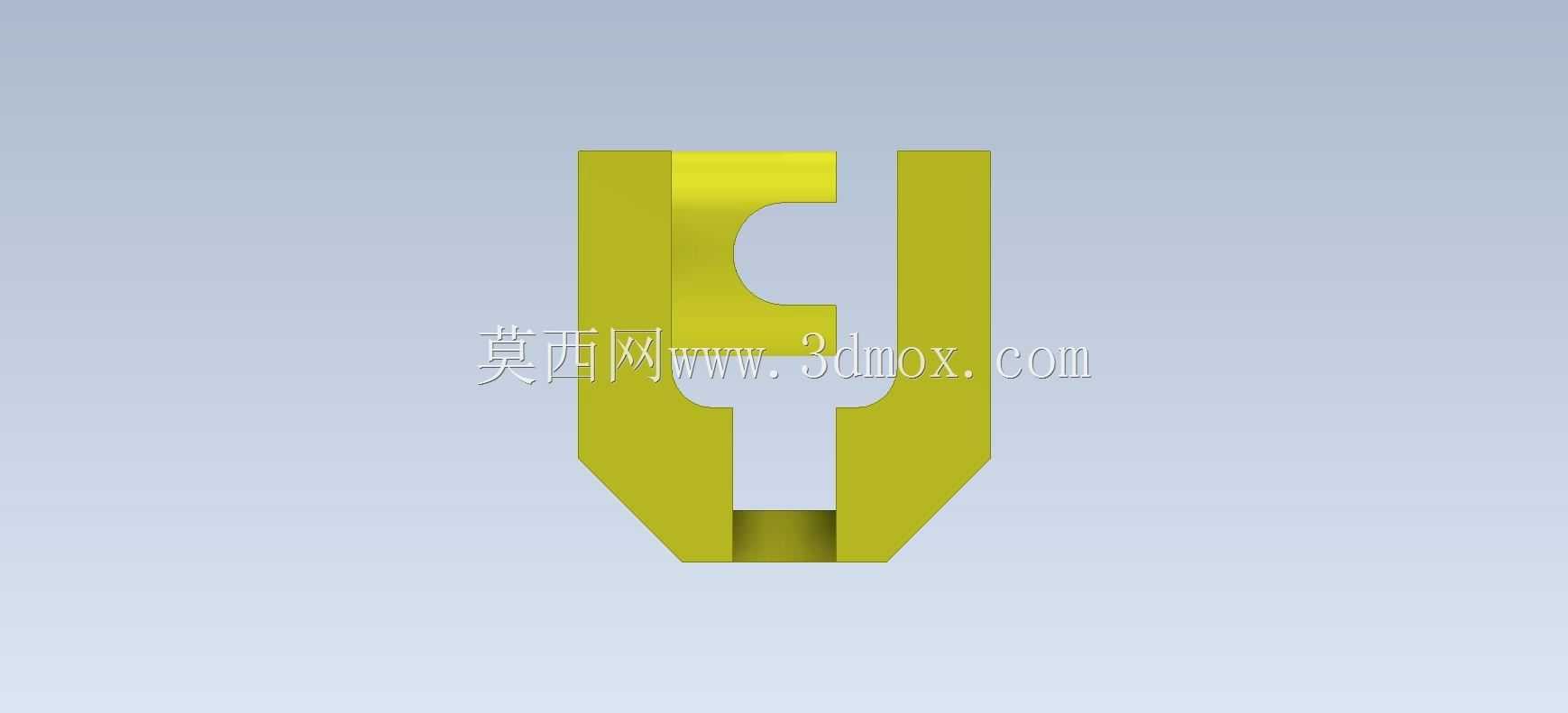

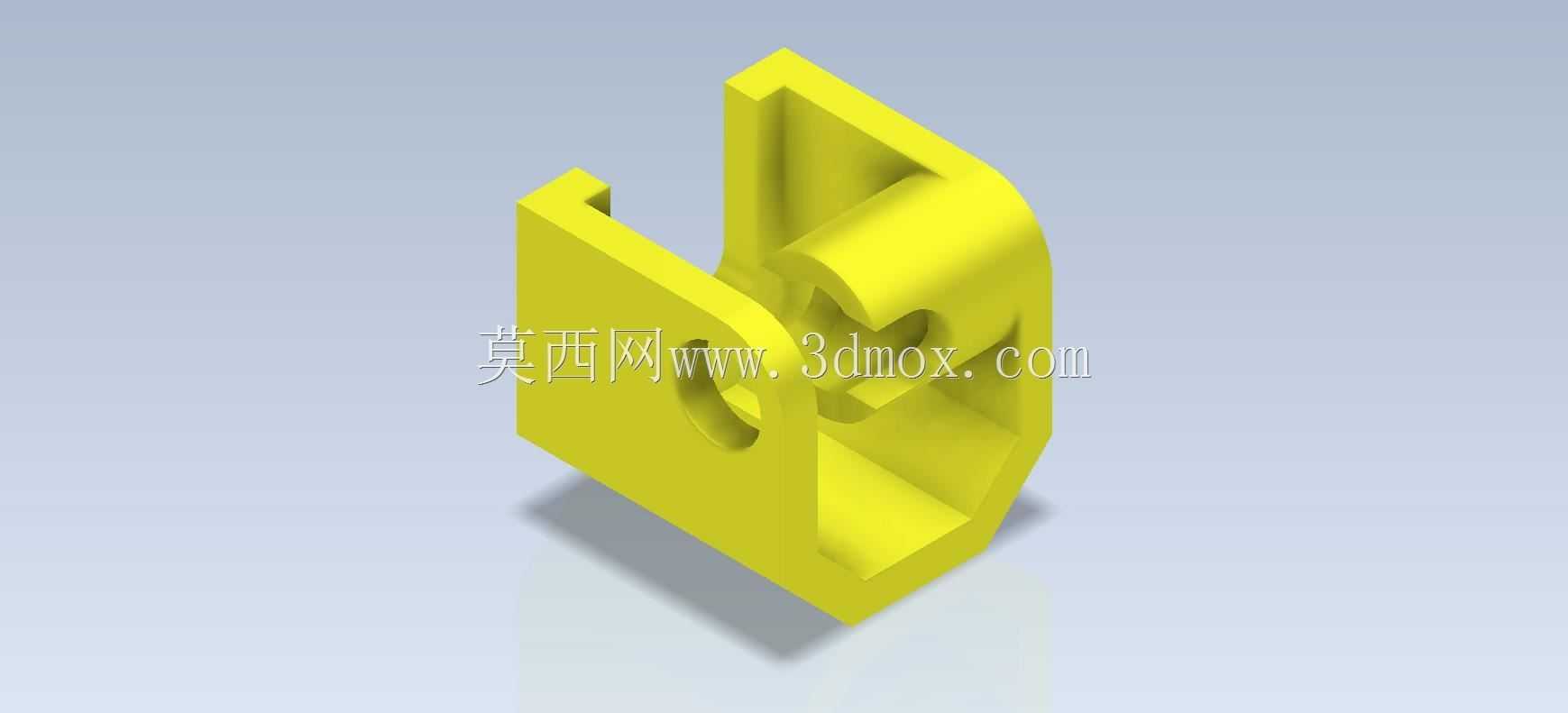

　　这类带铰接卡扣功能的连接座构件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做结构设计时经常会碰到类似的功能需求，很多新手建模时容易忽略安装边界和配合间隙的预留，最后做实物装配时出现卡滞或者配合松垮的问题。从结构功能来看，这个构件同时集成了两个核心功能：一侧的U型开槽是用来做滑动导向或者卡接固定的，槽的内壁需要做0.2-0.3mm的拔模斜度，方便和对应的导轨或者卡接件顺利滑入，槽底的小圆孔是定位销孔，装配时用来穿圆柱销做周向限位，避免构件在受力时出现横向窜动；另一侧带圆弧缺口的凸耳是铰接配合位，上面的通孔是铰接轴的安装孔，这个孔的同轴度公差需要控制在0.02mm以内，不然铰接转动时会出现卡顿，圆弧缺口的作用是给铰接件的转动留出避让空间，避免转动时出现结构干涉。

　　设计这类构件的时候，首先要确定安装边界的尺寸：U型槽的开口宽度要比配合卡接件的厚度大0.1-0.15mm，这个间隙是给注塑或者机加工的尺寸公差留余量，同时也能补偿长期使用后的磨损量；铰接孔的中心到U型槽安装基准面的距离是核心定位尺寸，这个尺寸直接决定了铰接件转动时的行程范围，设计时要先根据实际工况的转动角度需求反推这个中心距，避免转动时和相邻构件发生碰撞。构件的壁厚设计要尽量均匀，主体壁厚控制在3-4mm左右，铰接凸耳的位置因为要承受铰接的径向力，壁厚可以适当加厚到5mm，避免受力时出现断裂，同时壁厚均匀也能减少注塑成型时的缩痕、翘曲问题，如果是采用机加工方式制作，均匀的壁厚也能减少加工时的振刀问题，提升加工表面质量。

　　实际应用中，这类构件大多用在小型设备的快换模组上，比如工装夹具的快速更换定位、输送线的挡停机构铰接位，不需要额外的紧固件就能实现快速卡装，铰接位可以连接拨杆或者挡片，实现小范围的转动调节。建模的时候要注意几个容易出错的细节：U型槽的内侧棱边要做0.5mm的圆角过渡，避免应力集中，长期受交变载荷的时候棱边位置容易出现裂纹；铰接孔的两端要做0.3mm的倒角，方便铰接轴的装配导入，也能去除孔口的毛刺；构件底部的安装基准面要保证平面度，不然安装后会出现歪斜，影响铰接转动的顺畅度。另外，构件上的圆弧过渡面要和相邻平面做相切约束，不要出现生硬的棱边，一方面是减少应力集中，另一方面也能提升外观的流畅度，做渲染或者工程图导出的时候也不会出现破面问题。

　　从装配逻辑来看，这个构件的安装顺序是先将U型槽对准对应的卡接导轨滑入，滑到定位销孔位置后插入圆柱销完成固定，之后再将铰接件对准凸耳的铰接孔，穿入铰接轴完成铰接副的装配，整个装配过程不需要复杂的工具，适合需要快速拆装维护的工位。如果是用于有防尘需求的工况，还可以在铰接孔位置加装防尘密封圈，这时候设计铰接孔的时候就要预留密封圈的安装槽位，槽的尺寸要根据选用的密封圈规格来确定，避免密封圈装配后出现挤压变形或者脱落的问题。日常做这类基础构件的建模练习，核心是掌握功能特征的拆分逻辑，把每个结构对应的功能、配合要求、公差预留考虑清楚，而不是只照着图纸画外形，只有把每个结构的设计意图吃透，后续做复杂设备设计的时候才能灵活运用这些基础结构，避免出现设计缺陷。
