异形曲面机械练习构件结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698445
  • 异形曲面机械练习构件结构设计
  • 异形曲面机械练习构件结构设计
  • 异形曲面机械练习构件结构设计
  • 异形曲面机械练习构件结构设计
  • 异形曲面机械练习构件结构设计
  • 异形曲面机械练习构件结构设计

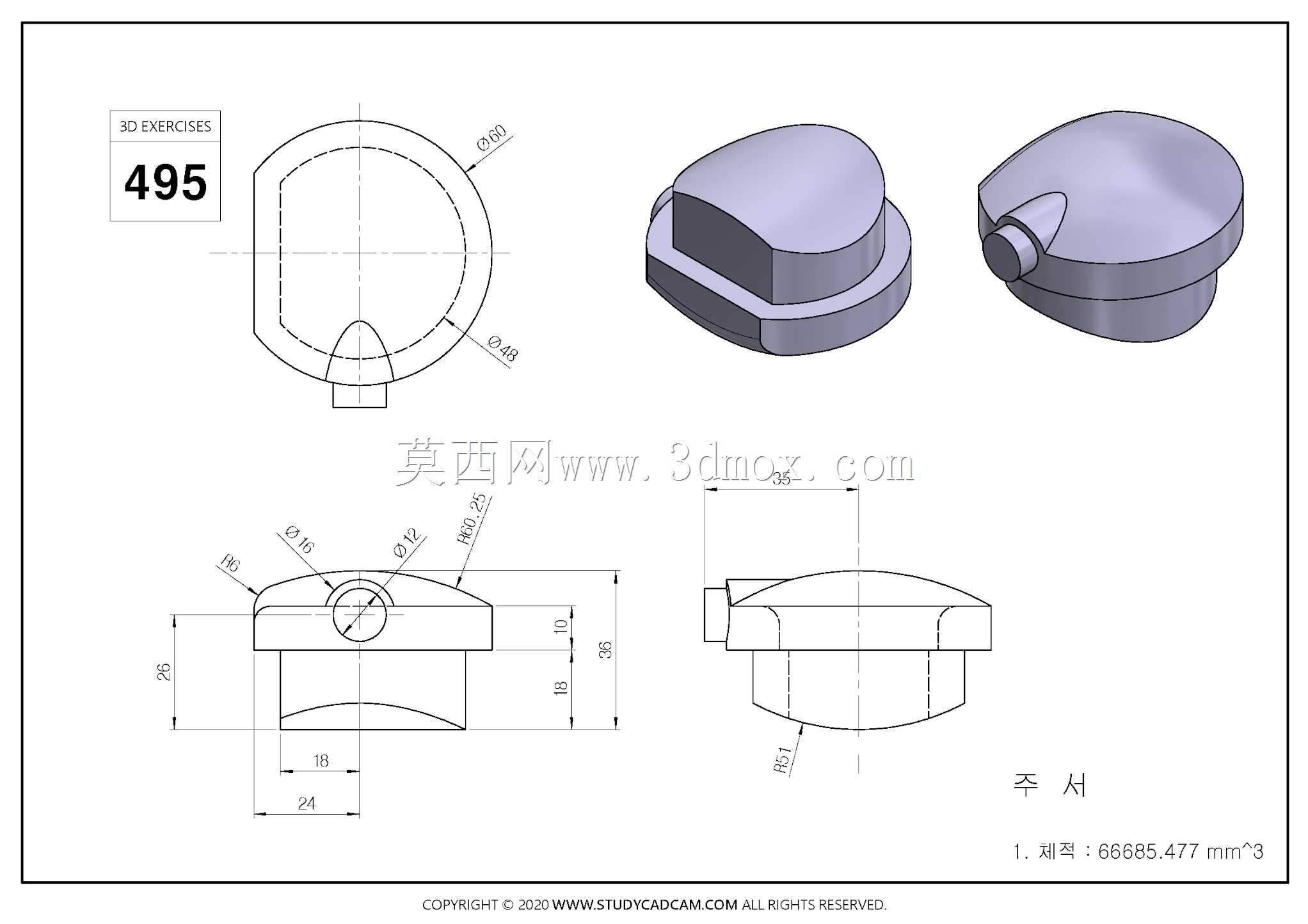

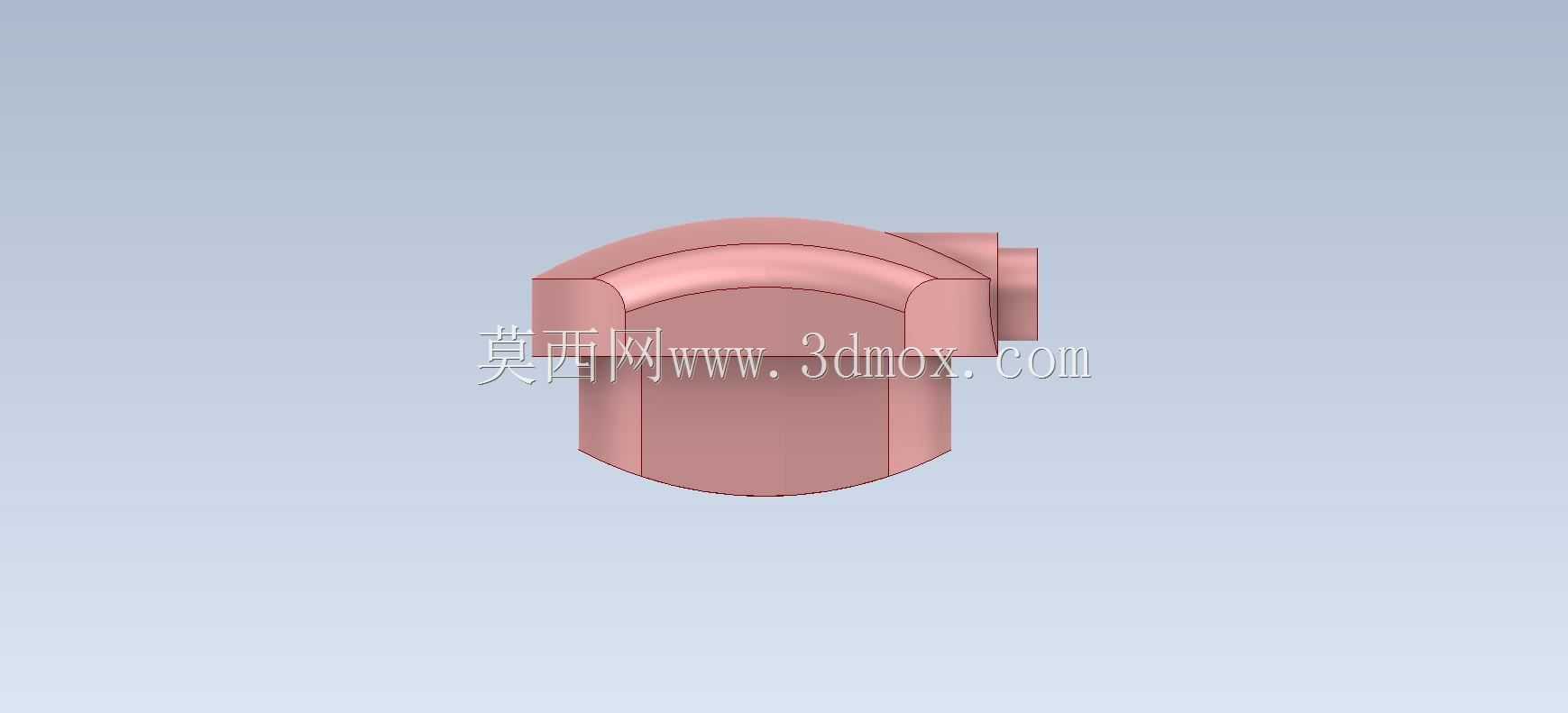

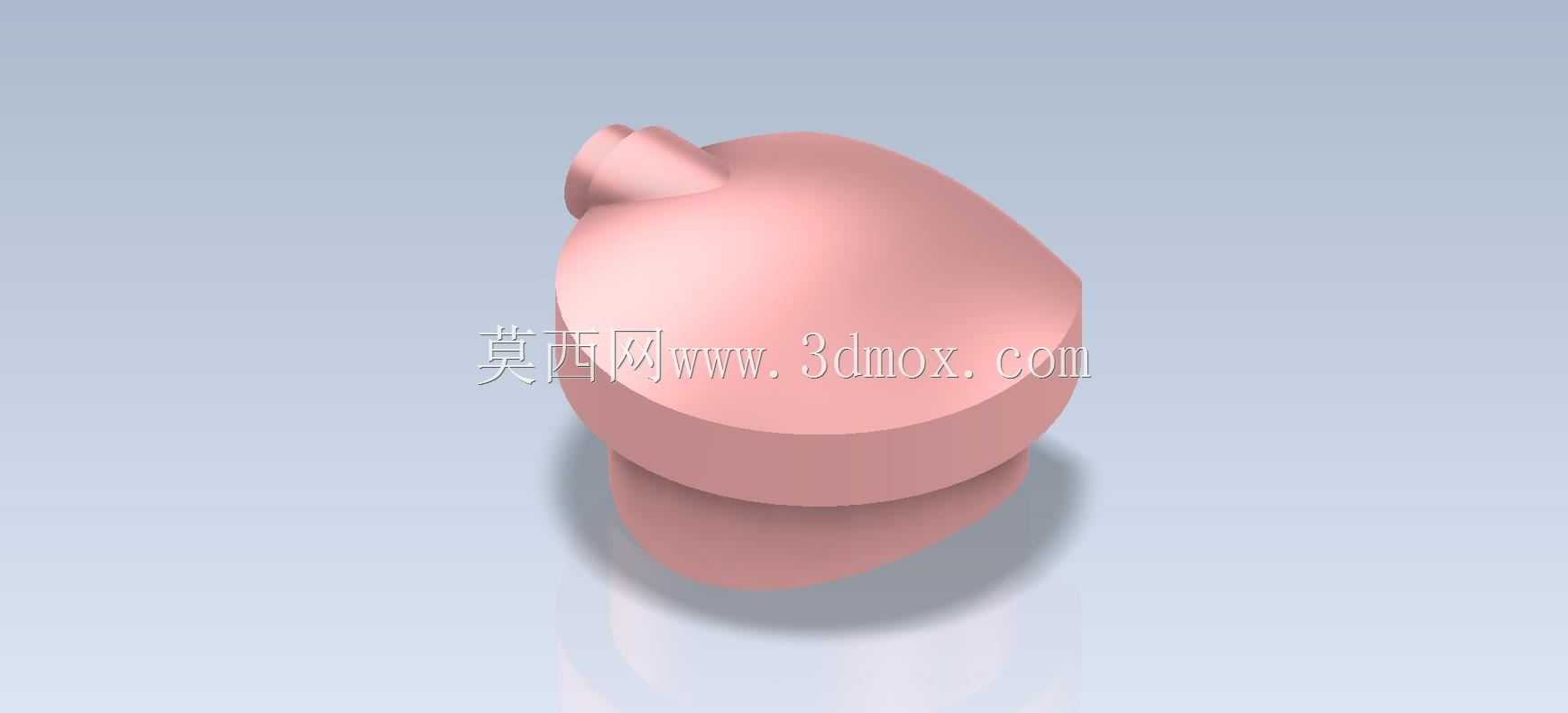

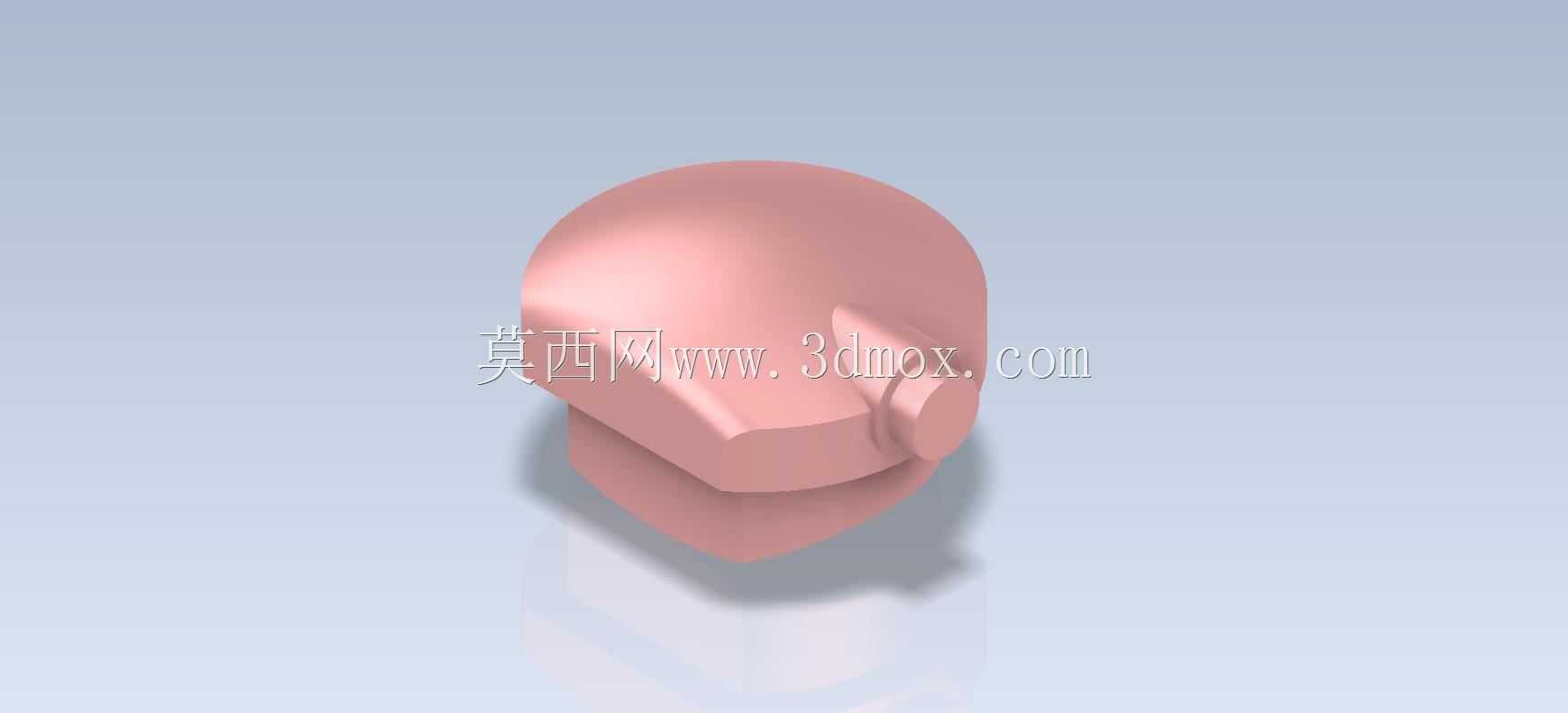

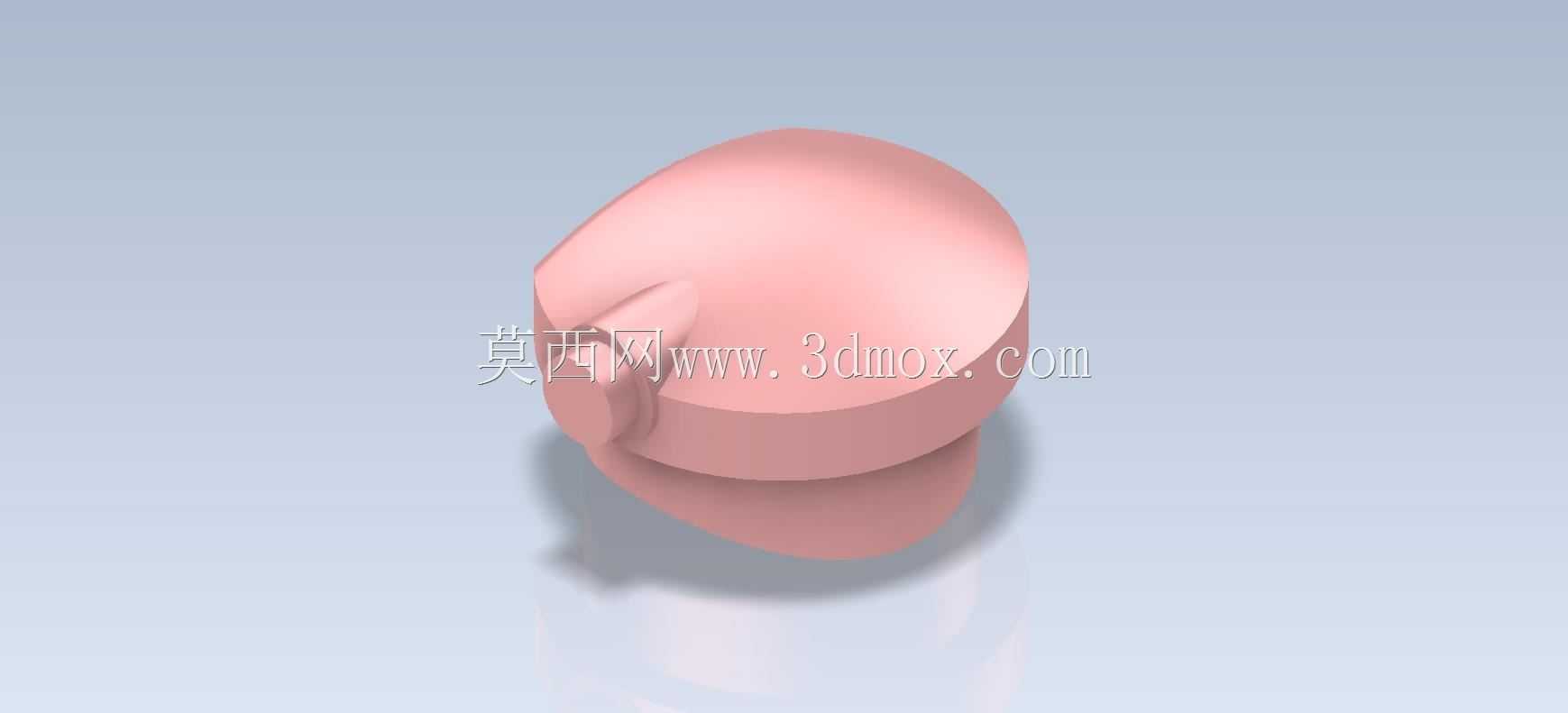

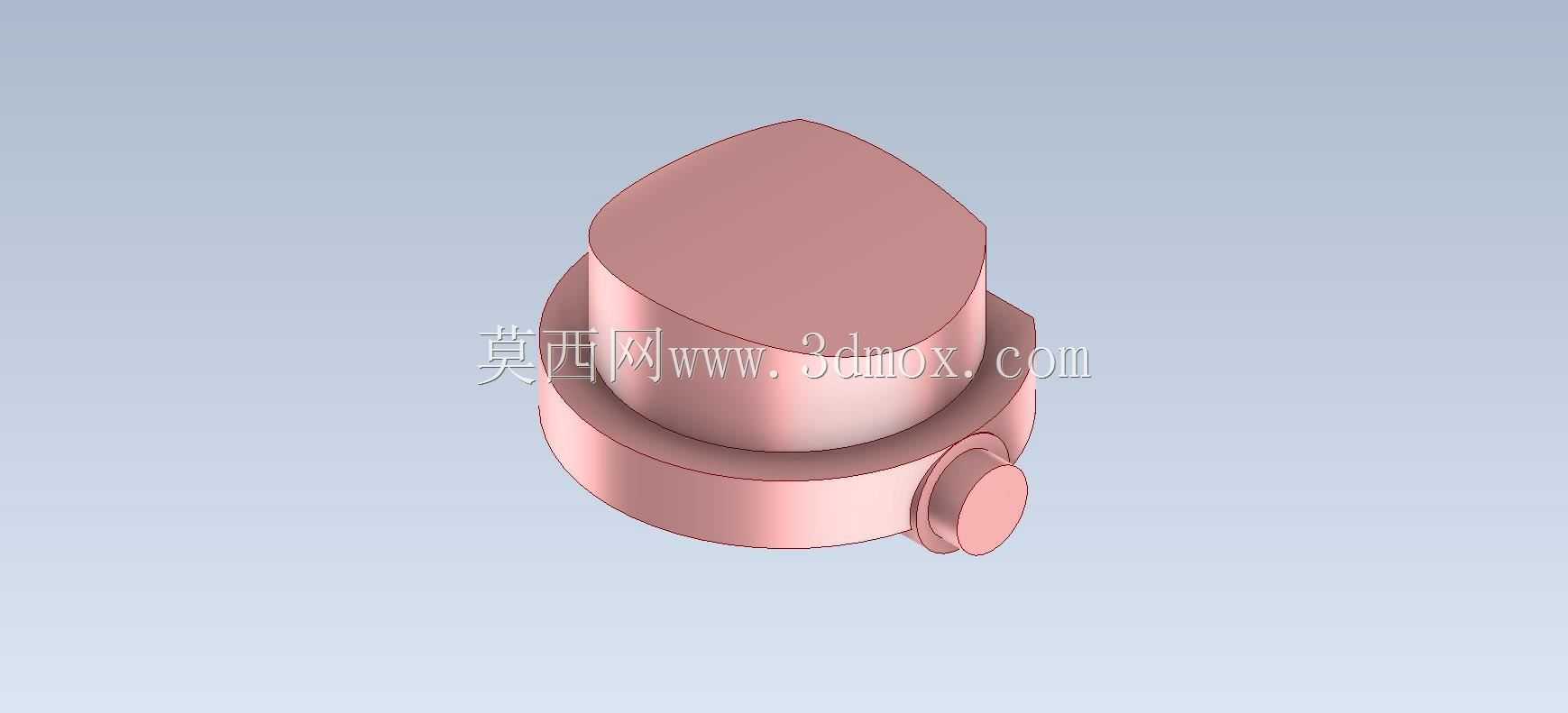

  这个异形曲面构件是机械三维建模练习中典型的复合特征练习案例,在日常的机械结构设计实训、职业技能等级考核的CAD实操环节中十分常见,很多刚接触三维参数化建模的从业者,都会通过这类构件的建模练习,掌握多特征组合、曲面与实体融合建模的核心技巧,避免在实际项目建模中出现特征报错、曲面无法缝合、实体布尔运算失败等常见问题。从实际应用场景来看,这类带圆弧过渡、凸台、分层结构的异形构件,常作为小型动力设备的端盖连接件、手持工业工具的握持壳体、小型传动机构的防护端座使用,在手持打磨工具、小型气动执行元件、低压流体控制元件的端部结构中,经常能看到类似的结构设计,这类结构既需要满足内部零件的安装容纳需求,又要兼顾外部握持或者装配对接的适配性,同时还要保证结构强度满足日常使用的抗冲击、耐磨要求。

  从设计思路来看,这个构件的建模逻辑完全贴合实际工业产品的设计流程,首先需要确定主体的基准坐标系,先绘制底部的分层凸台轮廓,这部分结构是整个构件的安装定位基准,底部的两个平行分层结构,对应实际装配时的定位止口,安装时可以嵌入配套基座的卡槽内,限制X、Y方向的平移自由度,侧面的圆柱凸台是预留的轴孔安装位,可以穿装销轴或者紧固螺钉,实现构件与相邻部件的铰接或者紧固连接。上部的大圆弧曲面结构,并不是单纯为了造型美观,一方面是为了减少构件的棱角,避免装配和使用过程中尖锐棱角造成的磕碰损伤,另一方面曲面结构可以在同等壁厚下提升构件的结构刚性,相比直角结构,圆弧过渡的位置应力集中系数更低,在承受侧向冲击载荷的时候,不容易出现应力开裂的问题。

  在外形尺寸与安装边界的设计考量上,这类练习构件的尺寸设定完全遵循机械设计的公差配合原则,底部凸台的分层厚度、侧面圆柱凸台的伸出长度、上部曲面的曲率半径,都需要在建模时预留合理的装配间隙,比如底部止口与基座卡槽的配合,一般采用间隙配合,单边预留0.02-0.05mm的装配间隙,既保证安装时可以顺利嵌入,又不会出现装配后晃动量过大的问题。侧面的圆柱凸台与安装孔的配合,根据使用场景的不同,如果是铰接转动的场景,需要预留转动间隙,表面做光滑处理减少摩擦阻力,如果是紧固连接的场景,则可以设计成过盈配合,保证连接的可靠性。上部的曲面结构在设计时需要注意与周边部件的干涉检查,尤其是当构件安装在运动机构上时,要保证整个运动行程内,曲面部分不会和相邻的管线、其他运动部件发生碰撞,建模完成后需要做全局的干涉检查,确认所有安装边界都在预留的空间范围内。

  从功能特性来看,这个构件整合了定位、连接、防护三个核心功能,底部的分层结构承担定位功能,保证构件安装时的位置精度,不需要反复调整位置就能快速对准安装孔位;侧面的圆柱凸台承担连接功能,可以实现与相邻部件的刚性或者活动连接;上部的曲面壳体承担防护功能,可以容纳内部的小型传动零件或者电控元件,避免外界的灰尘、切削液、杂物进入内部,影响内部零件的正常运行。在建模练习过程中,需要重点关注几个容易出错的特征节点:首先是曲面与实体的衔接位置,必须做相切约束,不然会出现明显的接痕,实际生产中如果是注塑或者铸造成型的话,接痕位置会出现应力集中,容易断裂;其次是所有的棱边都要根据使用场景做圆角处理,安装配合面的圆角要小于配合间隙,避免圆角干涉导致装配不到位,外露的棱边圆角可以适当放大,提升握持的舒适度和结构强度;最后是特征的建模顺序要合理,先做主体基准特征,再做附加的凸台、孔位特征,最后做圆角、倒角这类工艺特征,避免因为特征顺序错误导致后续特征无法生成,或者修改参数时出现特征树报错的问题。很多新手在做这类练习的时候,习惯先做圆角再做凸台,很容易出现凸台与圆角面无法合并的问题,这也是实际建模工作中经常遇到的问题,通过这类练习可以养成良好的建模习惯,在处理实际工业产品建模的时候,能够合理规划特征顺序,提升建模效率和模型的可修改性。
