带安装支脚的偏心轮传动支座结构

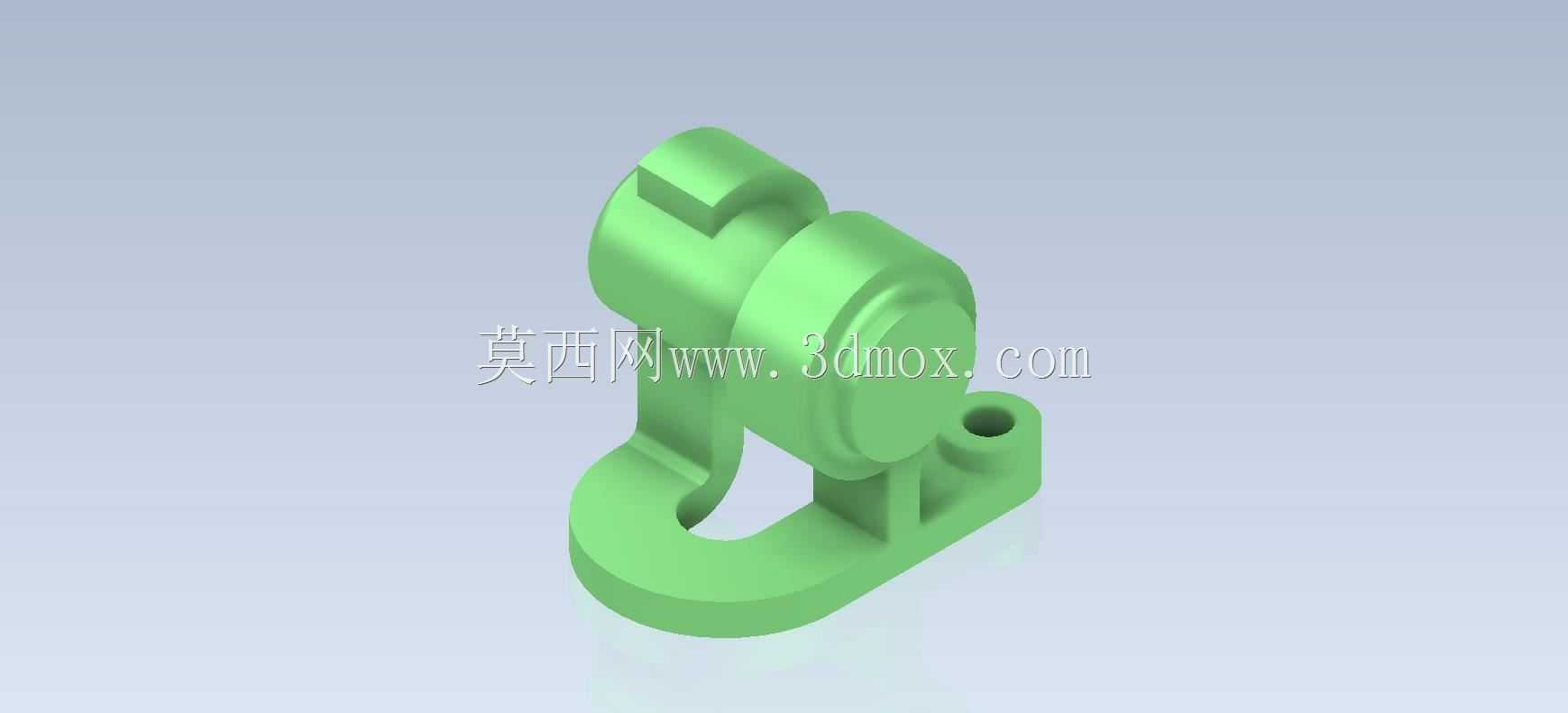

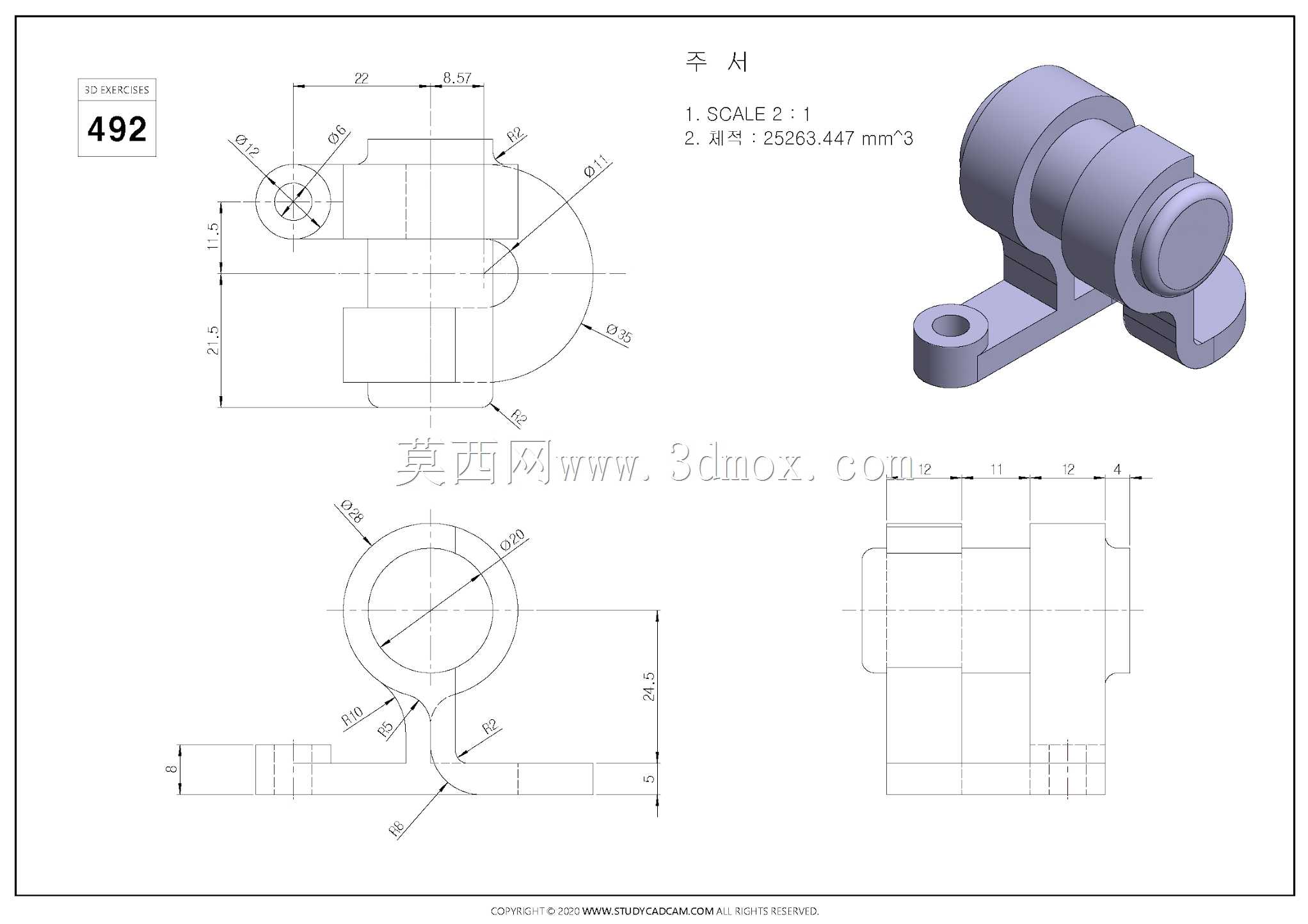

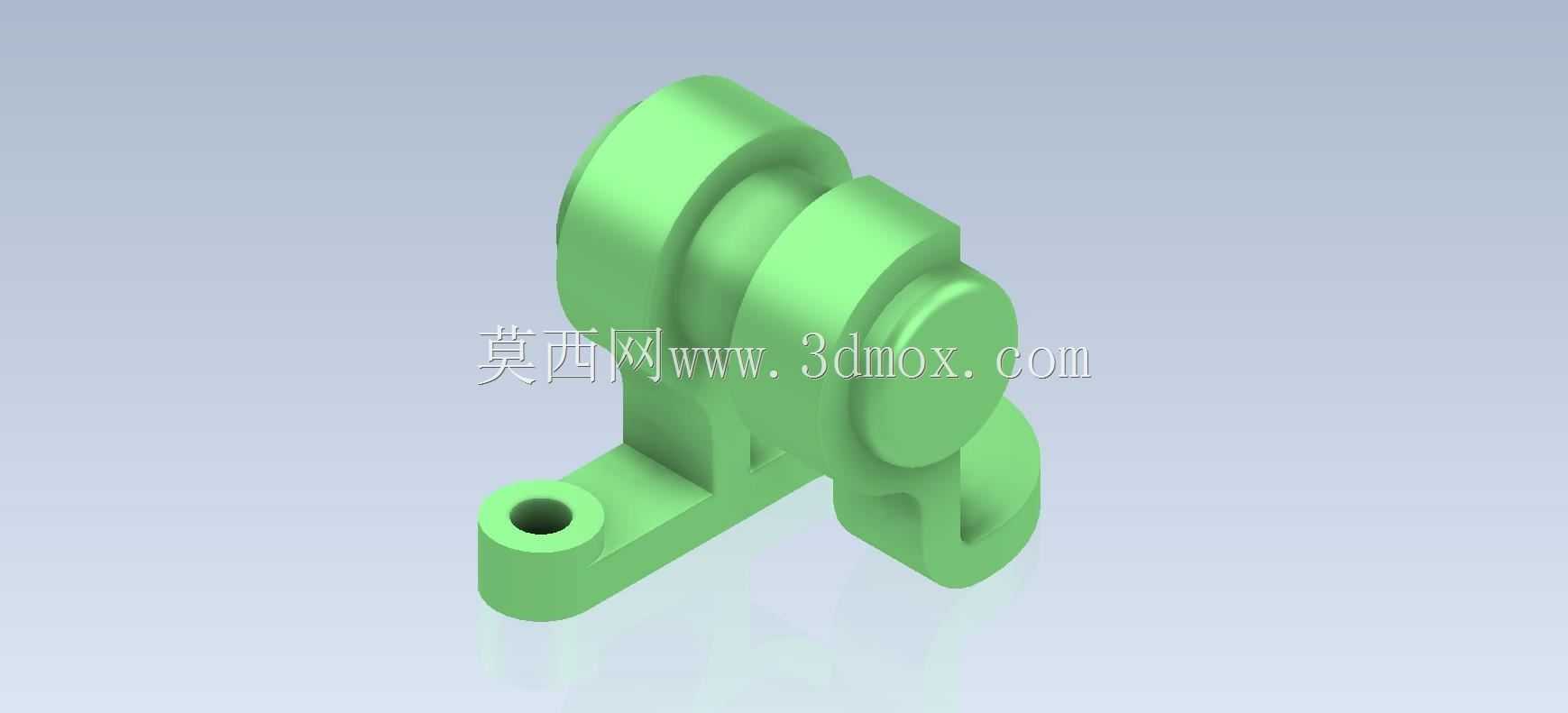

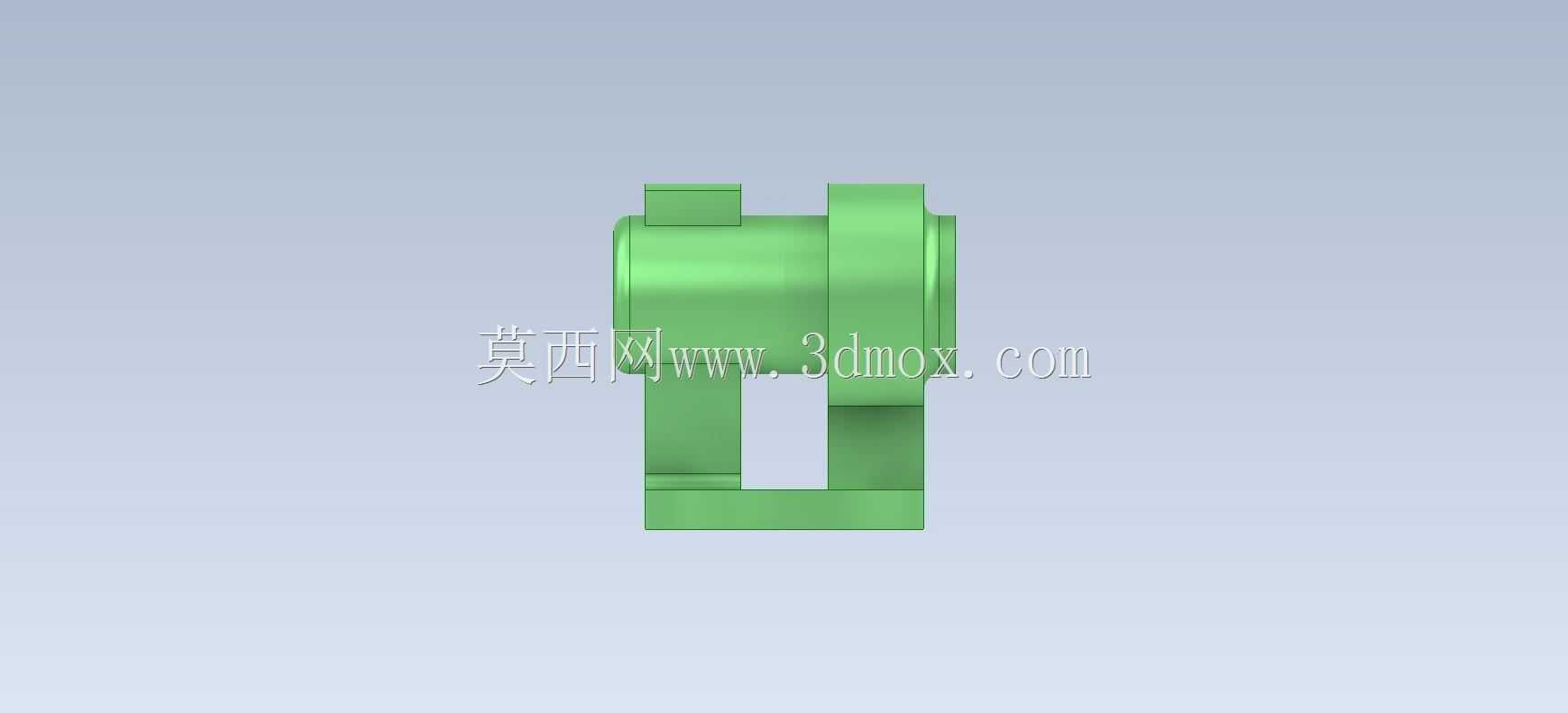

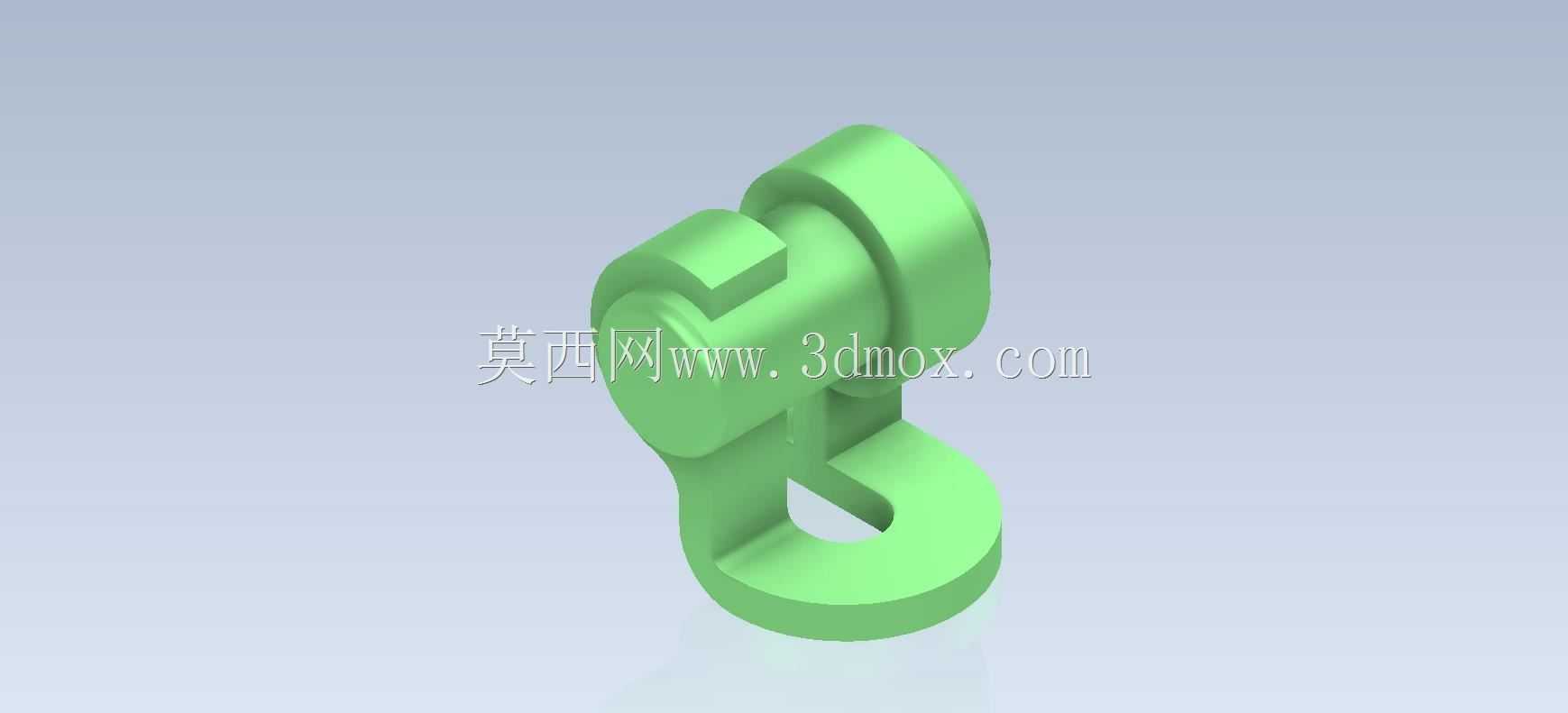

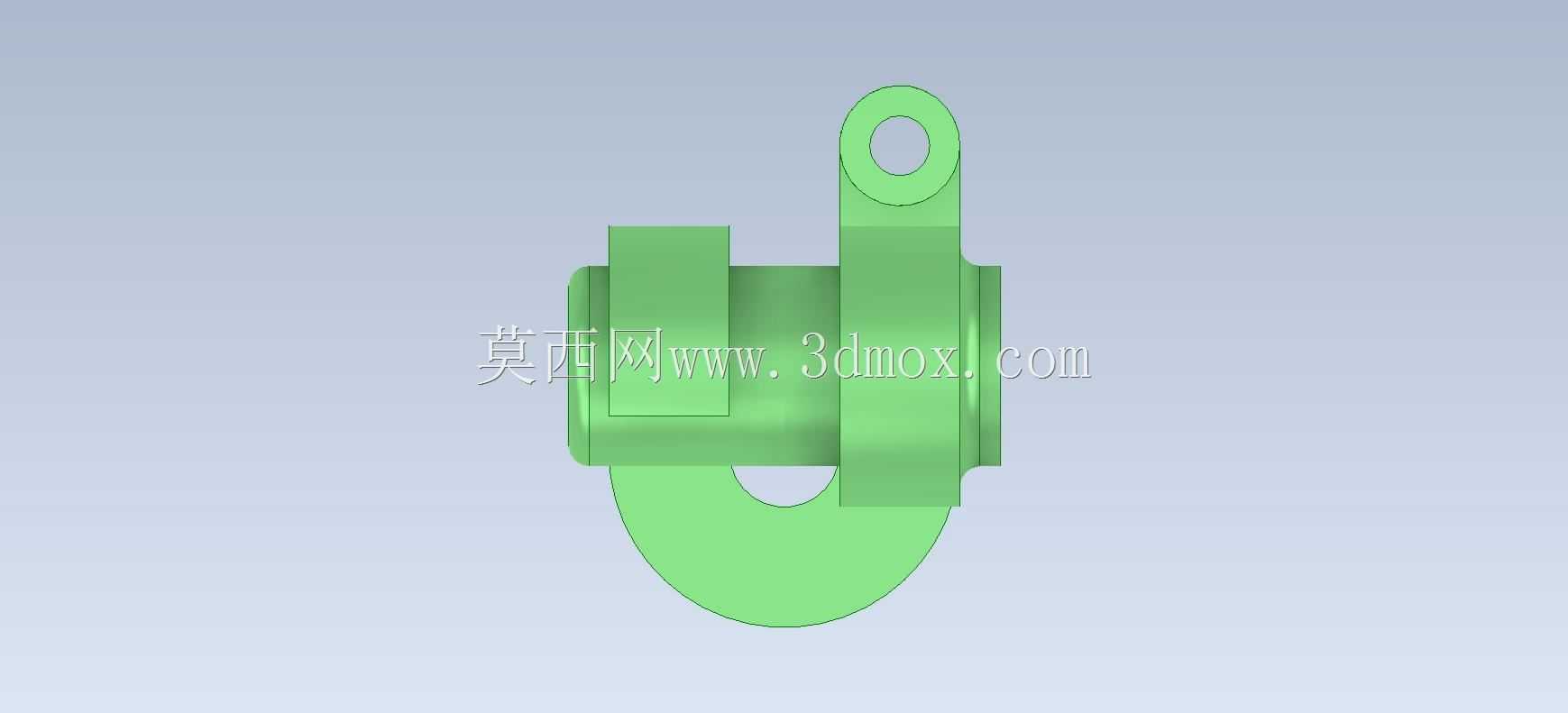

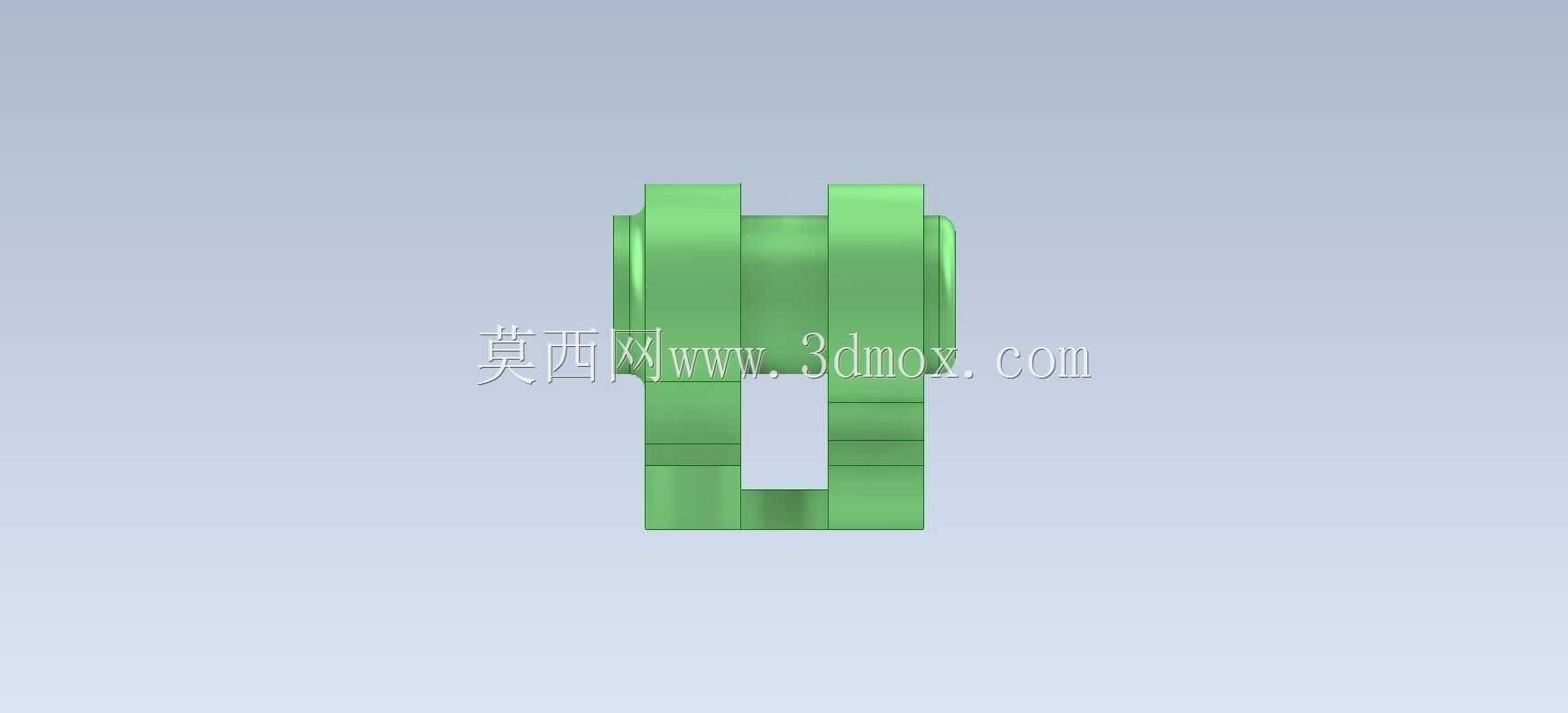

　　该零件属于小型传动机构的支撑类构件，常见于轻工自动化送料机构、小型凸轮传动模组以及教学实训用机械原理演示台架中，核心作用是为偏心回转轮提供稳定的安装基准，同时通过一体成型的支脚结构完成自身在设备基板上的固定，避免传动过程中出现支座偏移、轮系跳动的问题。从结构布局来看，主体采用三段同轴阶梯凸台的设计思路，中间段直径最大，作为偏心轮的轴向定位基准面，两侧直径稍小的凸台分别用于适配轴承内圈与端盖的安装位，凸台的同轴度公差需要控制在0.02mm以内，才能保证偏心轮回转时不会出现卡滞、异响的问题。下方延伸出的L型安装支脚并非等厚设计，靠近主体凸台的位置做了加厚的圆角过渡，避免应力集中导致支脚在长期交变载荷下出现断裂，支脚末端的通孔为沉孔设计，

　　安装时可以将内六角螺栓的头部完全埋入孔内，不会突出支脚表面干涉周边其他构件的运动。支脚另一侧延伸出的带槽卡爪结构，主要用于配合机构的行程限位杆，在偏心轮运动到下止点时提供硬限位，防止轮系过位造成传动脱节，卡爪的槽宽尺寸需要与限位杆的直径保持0.1mm的间隙配合，既保证限位时不会出现卡涩，也能避免间隙过大导致的限位精度不足。设计过程中需要优先确认安装边界：支脚底部的安装面为整个零件的基准面，需要保证平面度公差不超过0.015mm，安装时贴合设备基板的有效接触面积不能低于支脚底面积的85%，否则螺栓锁紧后会导致主体凸台的轴线出现倾斜，直接影响偏心轮的回转精度。主体三段凸台的总长度需要匹配所安装偏心轮的宽度加上两侧轴承、端盖的厚度，

　　预留0.05mm的轴向窜动间隙，避免温度升高导致零件热胀出现转动卡滞。支脚安装孔的中心距需要严格匹配设备基板上的预留安装孔位，孔位公差控制在±0.03mm以内，降低现场安装时的对位难度。从实际应用场景出发，这类支座通常承受的是低频交变载荷，偏心轮的转速一般不超过60rpm，因此材质选用普通HT200灰铸铁即可满足强度要求，批量加工时可以采用铸造成型后再进行关键面的机加工，能够有效控制生产成本；如果用于转速更高的传动场景，可以替换为6061铝合金材质，降低零件自身重量的同时提升散热性能，避免长期回转摩擦导致的凸台配合面温度过高。建模过程中需要注意过渡圆角的处理，所有凸台与支脚的连接位置都要设置R3-R5的过渡圆角，不要出现直角锐边，

　　既可以降低铸造时的应力集中风险，也能避免安装调试过程中锐边划伤操作人员。支脚上的沉孔深度需要匹配所选螺栓的头部高度，保证螺栓锁紧后头部低于支脚表面0.2mm左右，不会出现突出干涉。卡爪槽的内侧边缘需要做0.5mm的倒角，方便限位杆顺利导入槽内，减少装配时的对位时间。这类零件虽然结构不算复杂，但属于传动机构中的基础支撑件，其加工精度与结构合理性直接影响整个传动模组的运行稳定性，设计时不能只关注外观造型，需要结合实际安装场景、载荷特性、装配公差要求综合调整各部分尺寸，避免出现安装干涉、强度不足、精度不达标的问题。
