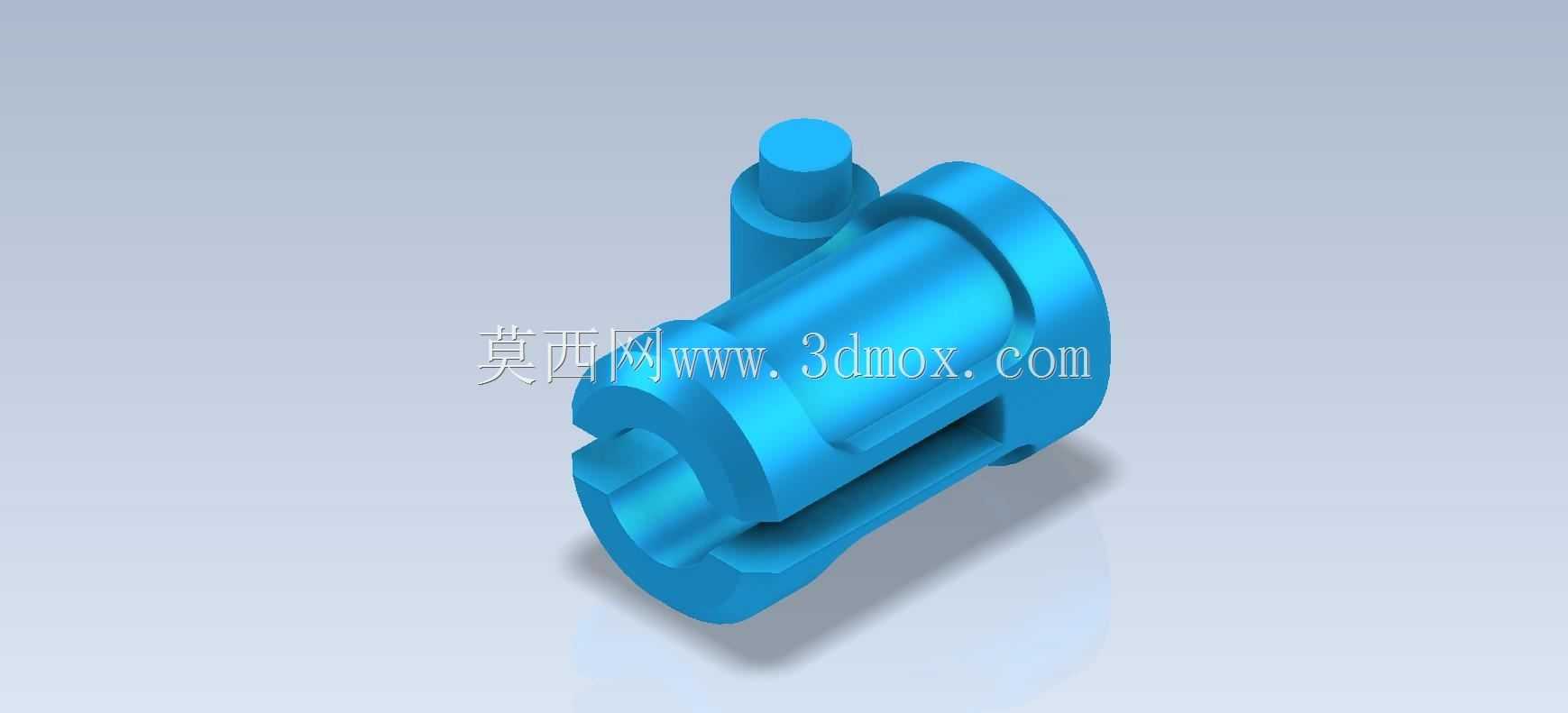

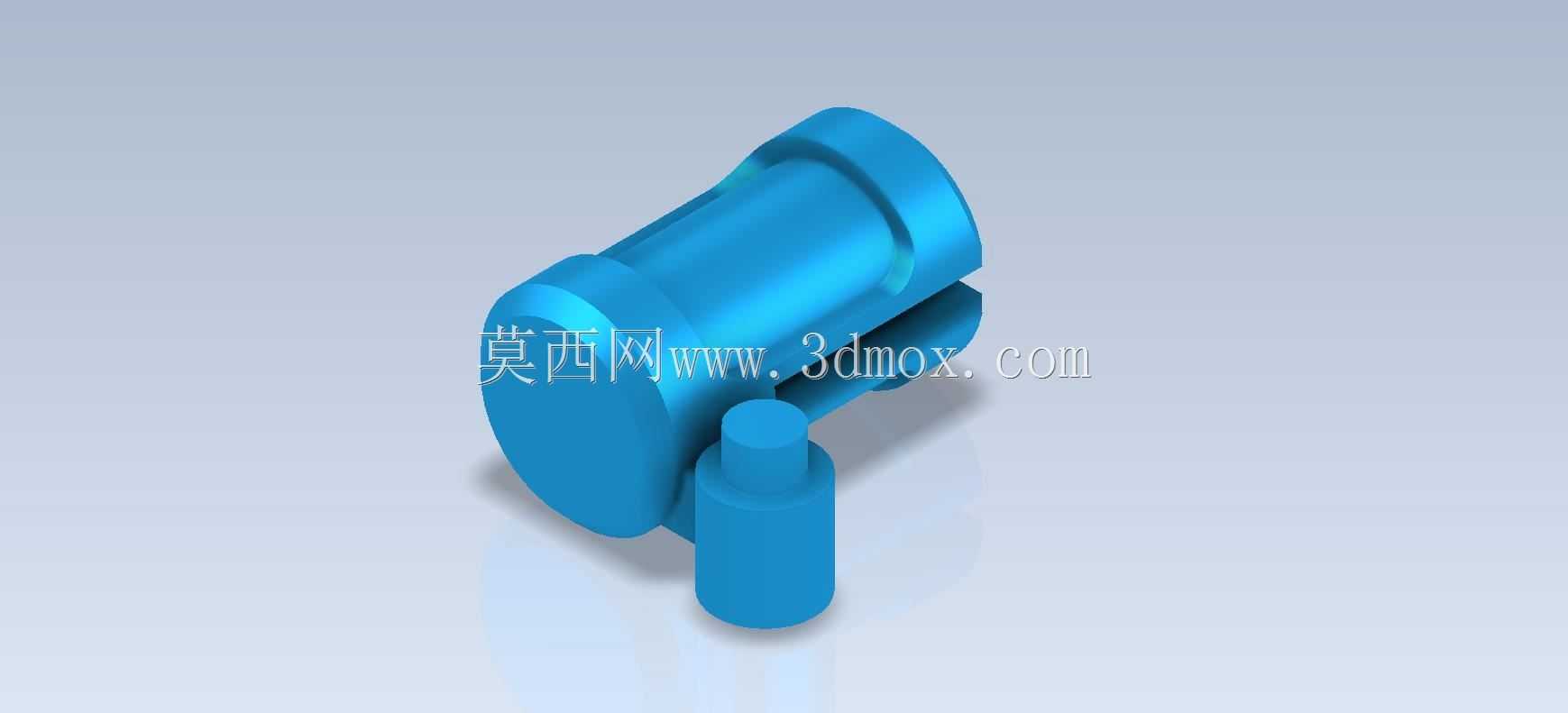

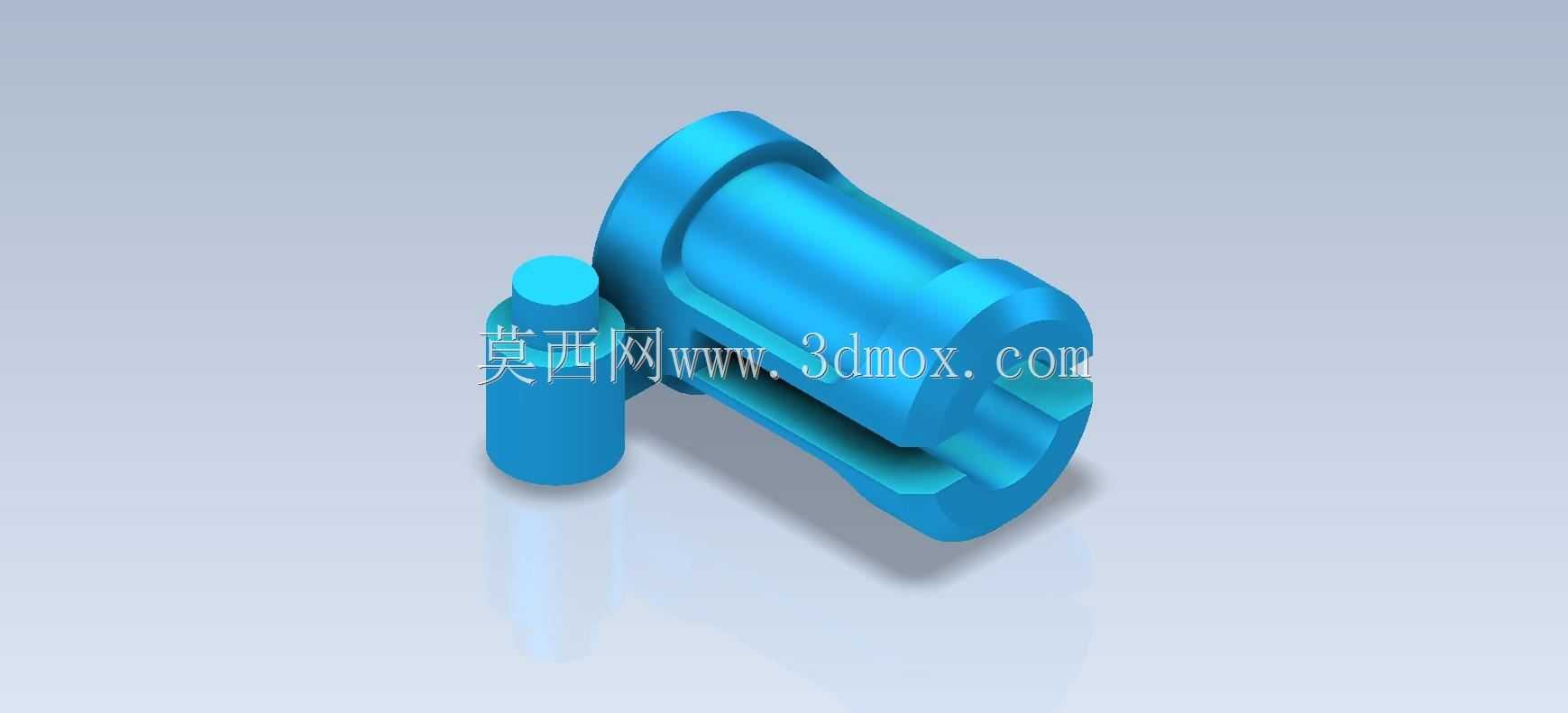

带侧接凸台的轴套类机械连接构件

　　该构件属于轴系配套的连接定位类零件，在常规的套筒类零件基础上增设了侧向凸台结构，可同时实现轴段的径向定位、周向防转以及侧向管路或杆件的对接固定，常见于小型流体控制设备、轻工自动化输送线的从动轴支撑位、台式小型加工机具的动力输出端配套结构中。从实际使用场景来看，这类带侧凸台的轴套往往用在安装空间紧凑、无法同时布置独立轴套与外接接头的工位，比如小型气动打磨工具的输出轴定位段，既要保证输出轴的旋转支撑精度，又要通过侧凸台接入冷却气路，将压缩空气引导至打磨头位置实现排屑降温，省去了单独布置气路接头的空间，能有效压缩整机的径向尺寸。

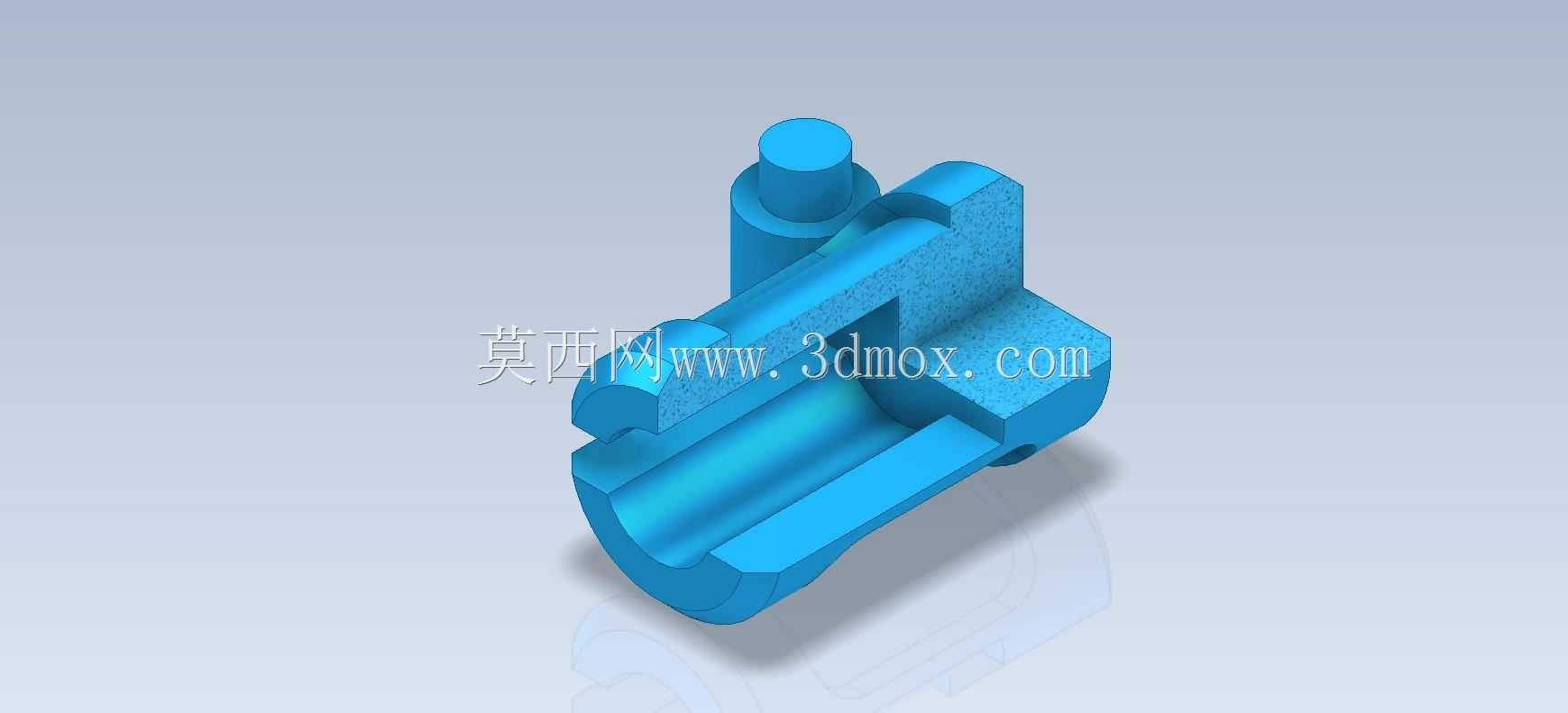

　　从结构功能特性来看，主体套筒段采用中空贯通设计，内孔根据配合需求可设置不同公差带，与适配轴段采用间隙或过渡配合，套筒外圆设置有环形凸缘，用于安装时的轴向抵接定位，凸缘端面可加装密封垫片实现结合面的密封，避免润滑脂泄漏或是外界粉尘进入配合面。侧向凸台与主体套筒为一体化结构，凸台内孔与套筒内孔垂直贯通，凸台外圆设置有定位轴颈，可直接插入对应安装板的预制孔内，或是外接管路接头，凸台根部做了圆弧过渡处理，避免应力集中导致的根部断裂，这一细节在有振动的工况下尤为重要，不少早期同类零件就是因为根部直角过渡，在长期交变载荷下出现裂纹，最终导致侧接部位漏气或是连接失效。

　　设计这类零件时，首先要确定核心配合尺寸：套筒内孔的直径需要根据适配轴的直径确定，配合长度一般取内孔直径的1.2-1.8倍，保证足够的支撑接触面积，避免轴段运行时出现晃动；侧凸台的中心高度需要根据外接管路的安装位置确定，要保证凸台端面与外接件结合后不会与周边的旋转部件产生干涉，凸台的内孔通径需要根据过流介质的流量要求计算，比如走压缩空气的话通径不小于4mm才能满足常规冷却气流量需求。安装边界方面，套筒的最大外圆直径决定了安装座的开孔尺寸，侧凸台的外伸长度需要控制在安装空间允许的范围内，凸台的朝向需要在建模时就根据整机布局确定，避免安装后凸台与其他构件产生位置冲突，零件的轴向总长度要匹配安装位的轴向间隙，保证装配后套筒不会出现轴向窜动。

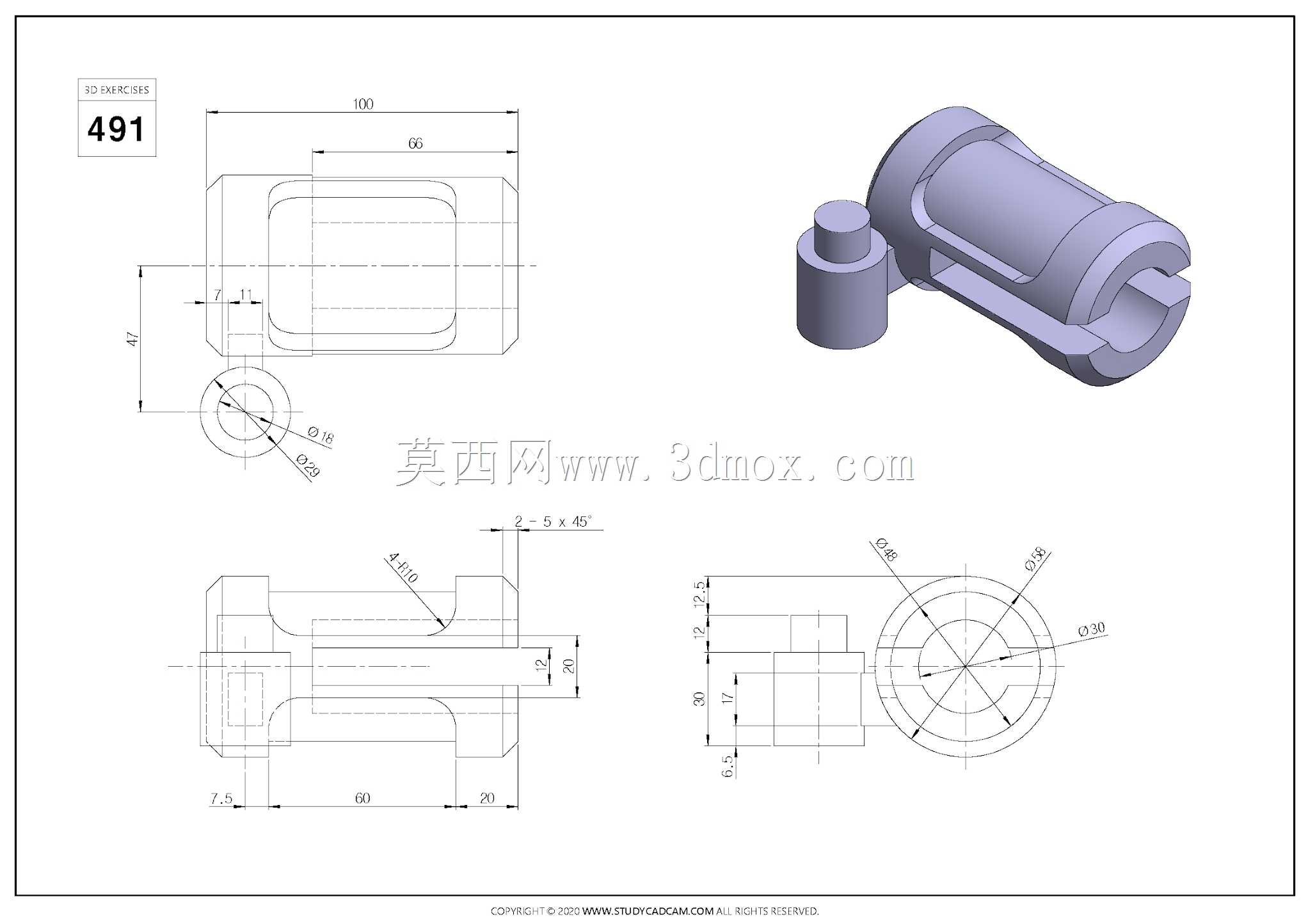

　　从建模逻辑来看，这类零件适合采用旋转凸台做主体基础结构，再通过拉伸凸台生成侧向凸台结构，之后对贯通孔做布尔运算切除，最后对所有锐边做倒角处理，配合面的粗糙度要求需要在工程图中标注，内孔与外圆的同轴度、侧凸台内孔与主体内孔的垂直度是核心形位公差，直接影响零件的装配精度与使用性能。在实际选型替换时，需要重点核对三个尺寸：主体内孔直径、套筒总长度、侧凸台的中心高与外伸长度，这几个尺寸直接决定了零件能不能顺利装入现有设备，另外侧凸台的连接形式也要匹配，是光轴插接还是螺纹连接，需要根据原有管路的接头形式确定，避免出现接不上的情况。这类零件虽然结构不算复杂，但属于设备里的基础连接件，一旦失效会导致轴系定位失效、侧接管路脱落，进而引发设备停机，所以加工时的材质选择也很关键，常规工况下用45号钢调质处理即可，有腐蚀介质的工况可以选用不锈钢材质，有轻量化需求的场合也可以选用高强度铝合金做硬质阳极氧化处理，提升表面耐磨性能。
