皮带张紧调节用双支耳连接构件

　　在带传动系统的运维与整机设计环节，张紧构件的可靠性直接决定了传动效率与皮带使用寿命，这款双支耳结构的张紧连接零件，正是针对中小功率开式带传动场景开发的功能构件。日常在农机辅传、小型输送线、轻工设备的动力传递路径中，皮带长期运行会出现蠕变伸长，导致张紧力不足、打滑丢转、带体异常磨损等问题，该构件作为张紧轮的安装承载基体，承担着连接张紧调节机构、固定张紧轮位置、传递张紧反力的核心作用。

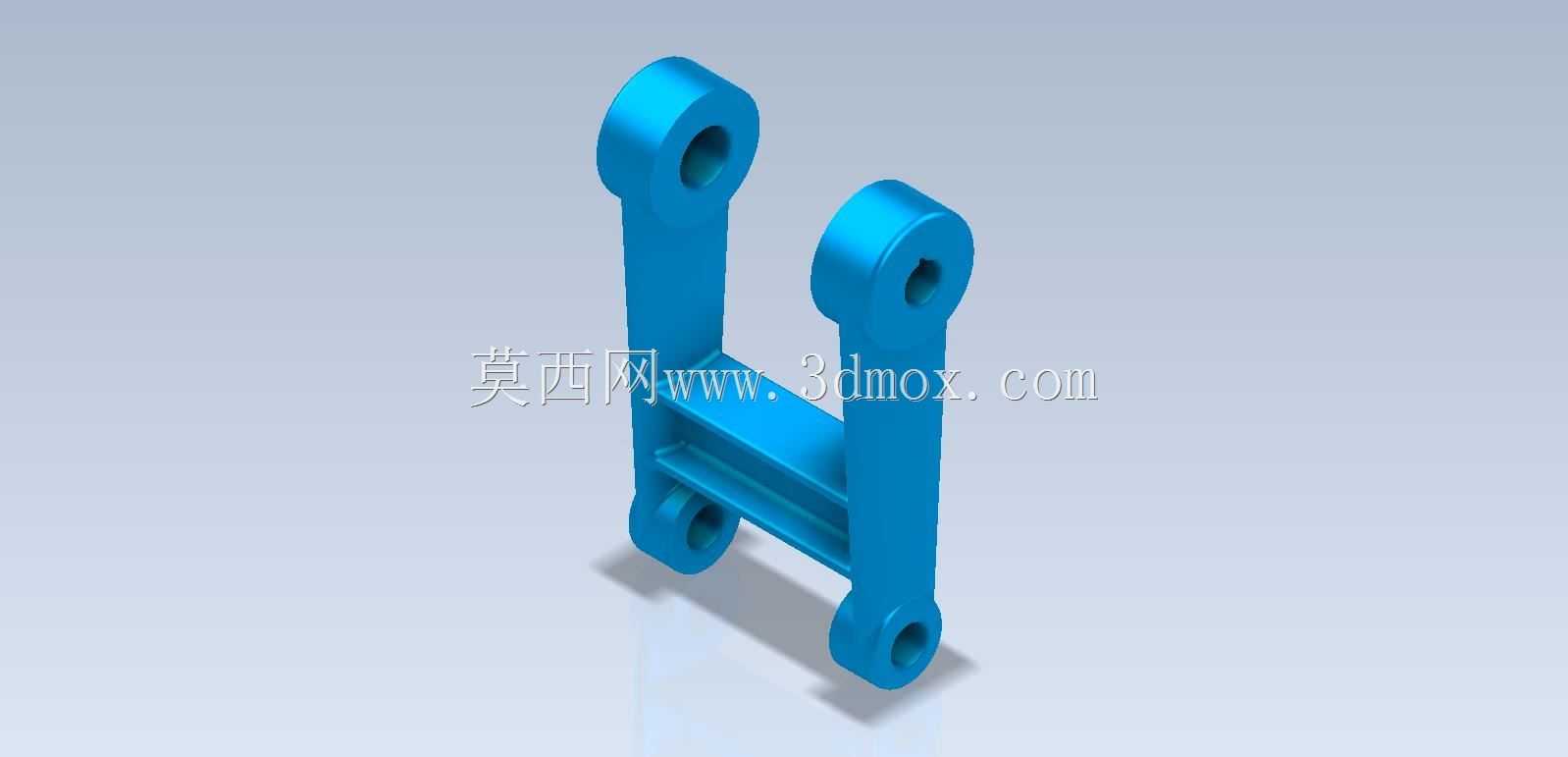

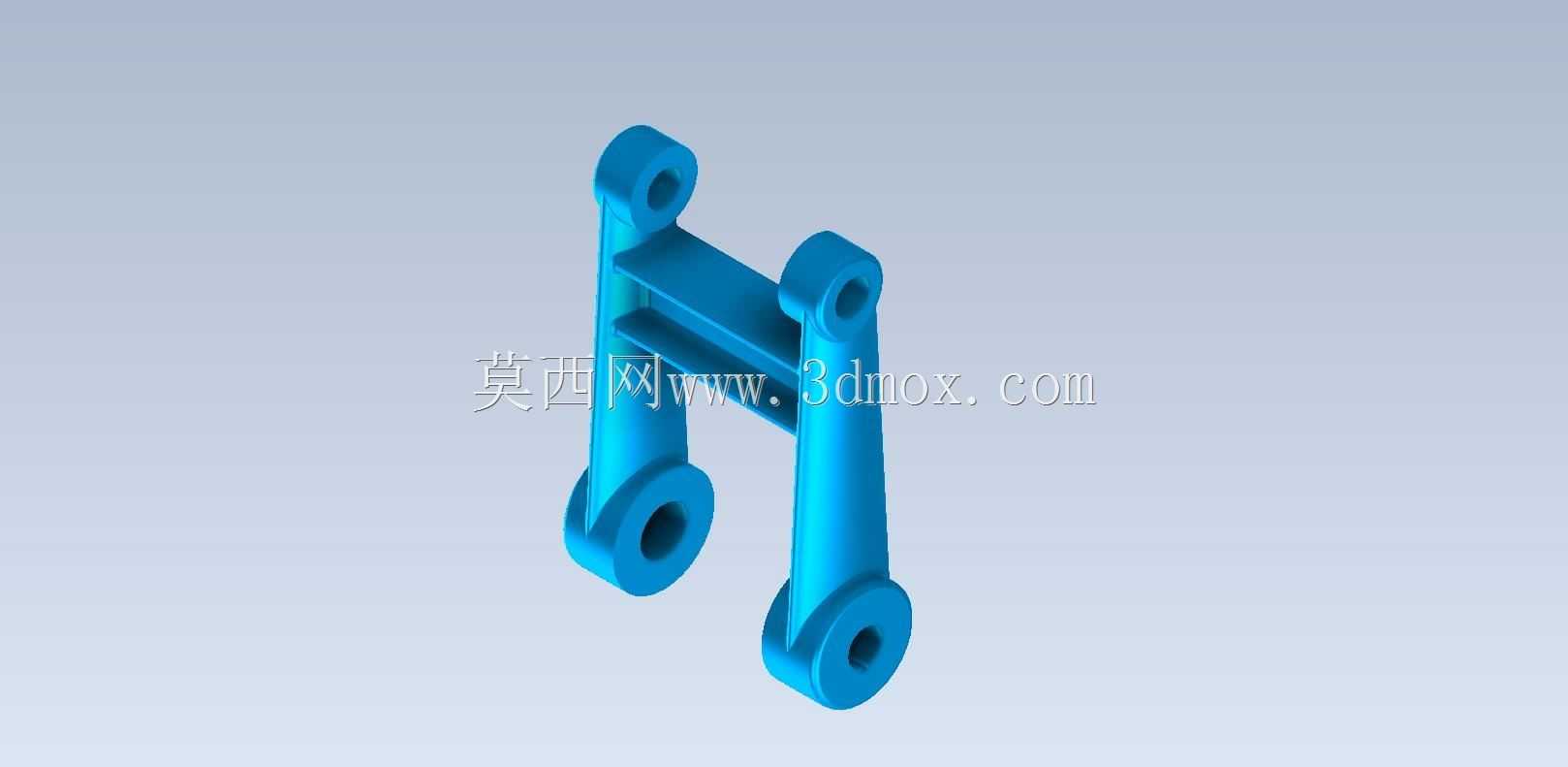

　　从结构设计逻辑来看，零件采用对称双竖臂加底部横连筋的整体式构型，两个竖臂顶端与底端分别设置同轴通孔，上下两组孔位的同轴度公差控制在IT7级以内，既可以穿装销轴连接设备机架的固定支座，也可以在中部横筋位置安装张紧轮的转轴，这种对称布局能让张紧轮受到的皮带反力均匀分散到两个竖臂上，避免单侧受力产生的弯矩导致构件变形。竖臂截面采用带圆角的矩形构型，在保证抗弯截面模量的前提下，去除了不必要的冗余材料，整体重量比等强度实心结构降低约32%，同时所有棱边都做了R2-R3的圆角过渡，既消除了加工过程中的应力集中风险，也避免安装运维过程中锐边划伤操作人员。

　　从安装边界维度考量，零件上下安装孔的中心距按照常用张紧行程的1.2倍预留设计，适配中心距在300mm-800mm的V带、平带传动系统，安装孔直径适配标准M8-M12的销轴与紧固件，不需要额外做扩孔、铰孔二次加工就能直接装配。中部横连筋的位置经过受力仿真优化，设置在竖臂总高度的三分之一处，刚好对应张紧轮安装后的受力作用点，能最大程度降低竖臂的弯曲挠度，在额定张紧力1200N的工况下，竖臂最大形变量不超过0.05mm，完全满足带传动对张紧机构刚度的要求。

　　实际应用中，该构件可以配合长圆孔调节支座、拉伸弹簧组成自动张紧结构，也可以配合调节螺栓组成手动定期张紧结构，两种安装模式都不需要对零件本身做二次改制。在纺织厂的小型输送线、小型木工机械的动力传输段、园林机械的传动系统里，这类张紧构件的更换频率较高，因为长期受交变载荷作用，焊缝连接的分体式构件容易在焊缝位置出现疲劳开裂，而这款整体式结构的零件没有焊接接缝，材料选用45号钢经调质处理后表面发蓝防锈，疲劳强度比焊接分体件提升40%以上，能适应多粉尘、温湿度波动较大的车间作业环境。

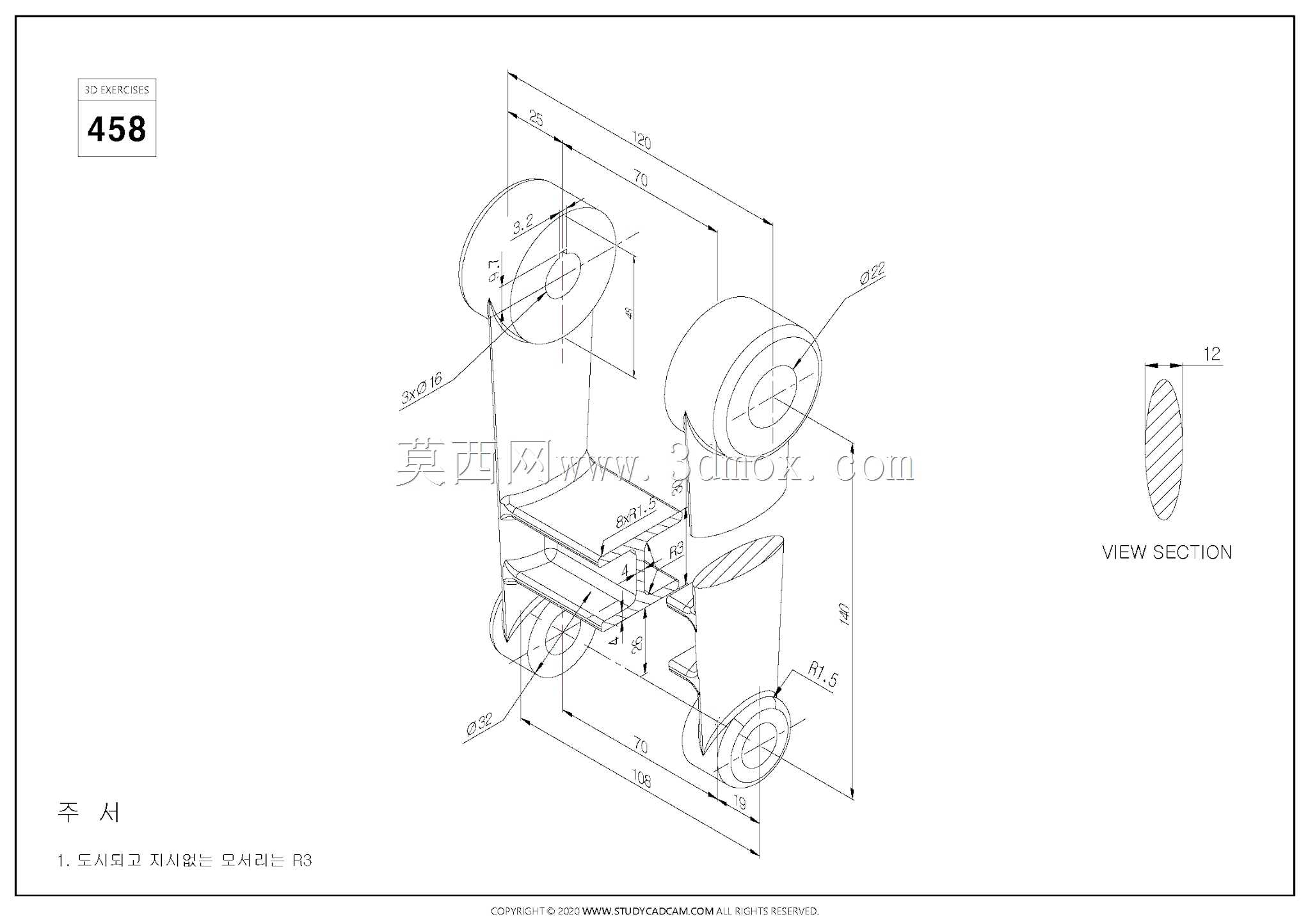

　　建模过程中需要特别注意几个关键尺寸的校验：上下两组安装孔的轴线平行度误差不能超过0.03mm，否则穿装销轴后会出现卡滞，导致张紧调节过程阻力过大；中部横筋上的张紧轮安装面平面度公差控制在0.02mm以内，保证张紧轮安装后端面跳动量在允许范围内，避免皮带运行时出现跑偏掉带问题；所有孔位的端面都做了0.5mm的倒角，既方便销轴装配导入，也能去除孔口的毛刺飞边，避免装配时刮伤销轴表面的防锈层。

　　不同于市面上常见的单臂式张紧支架，这种双臂结构的抗扭性能更突出，当皮带出现偏载、运行振动较大的工况时，不会像单臂支架那样出现侧向扭转导致张紧轮偏斜，能始终保持张紧轮与皮带轮的平行度，延长皮带的使用寿命30%左右。零件的整体外轮廓尺寸紧凑，安装时不需要占用过大的机架空间，即使是已经装配完成的设备做张紧机构改造，也能在原有安装位置附近找到适配的固定点，不需要对机架做大范围的切割、焊接改制，大幅降低了现场改造的施工难度与成本。
