带腰型安装孔的立式轴座支撑件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698484
  • 带腰型安装孔的立式轴座支撑件
  • 带腰型安装孔的立式轴座支撑件
  • 带腰型安装孔的立式轴座支撑件
  • 带腰型安装孔的立式轴座支撑件

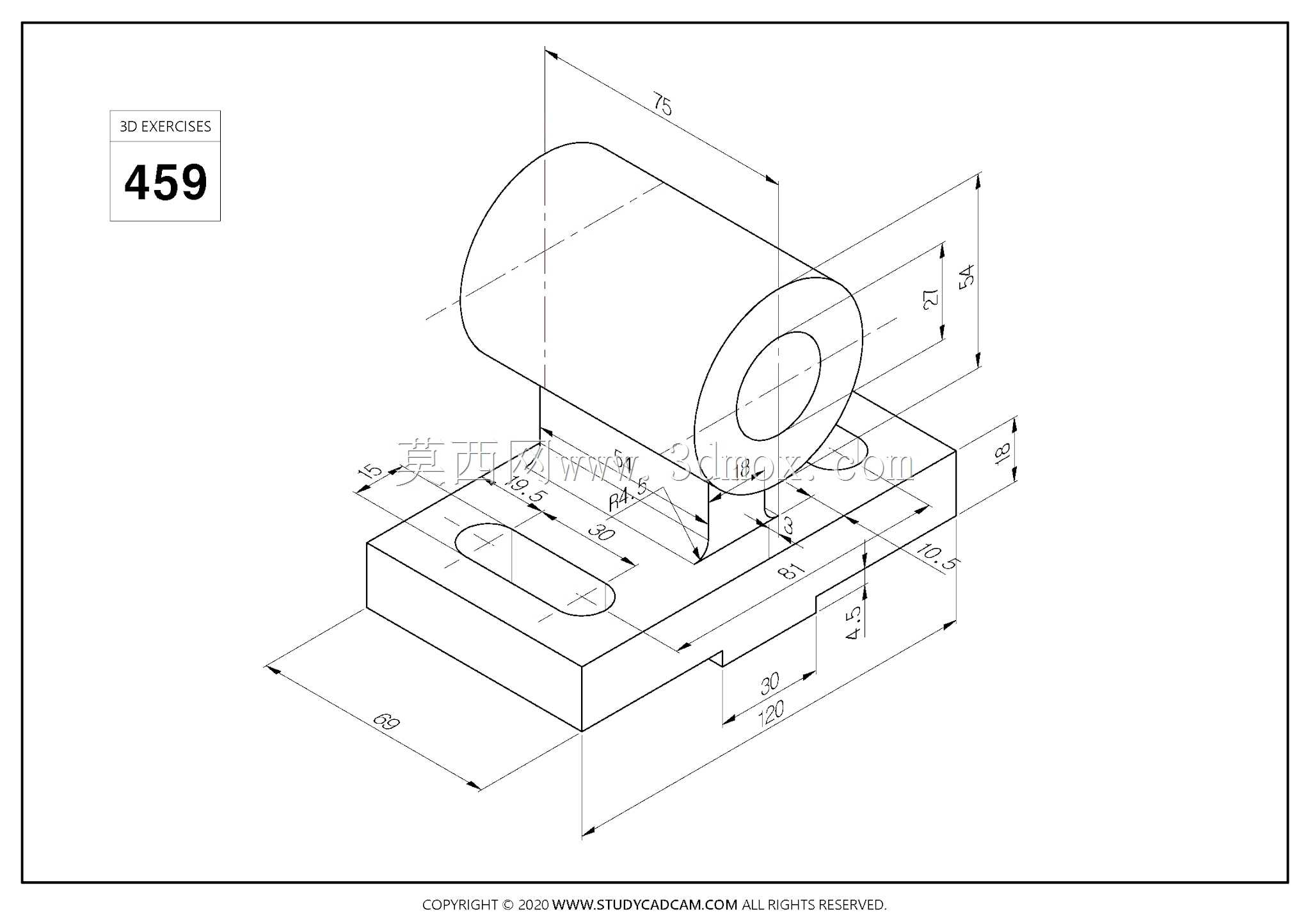

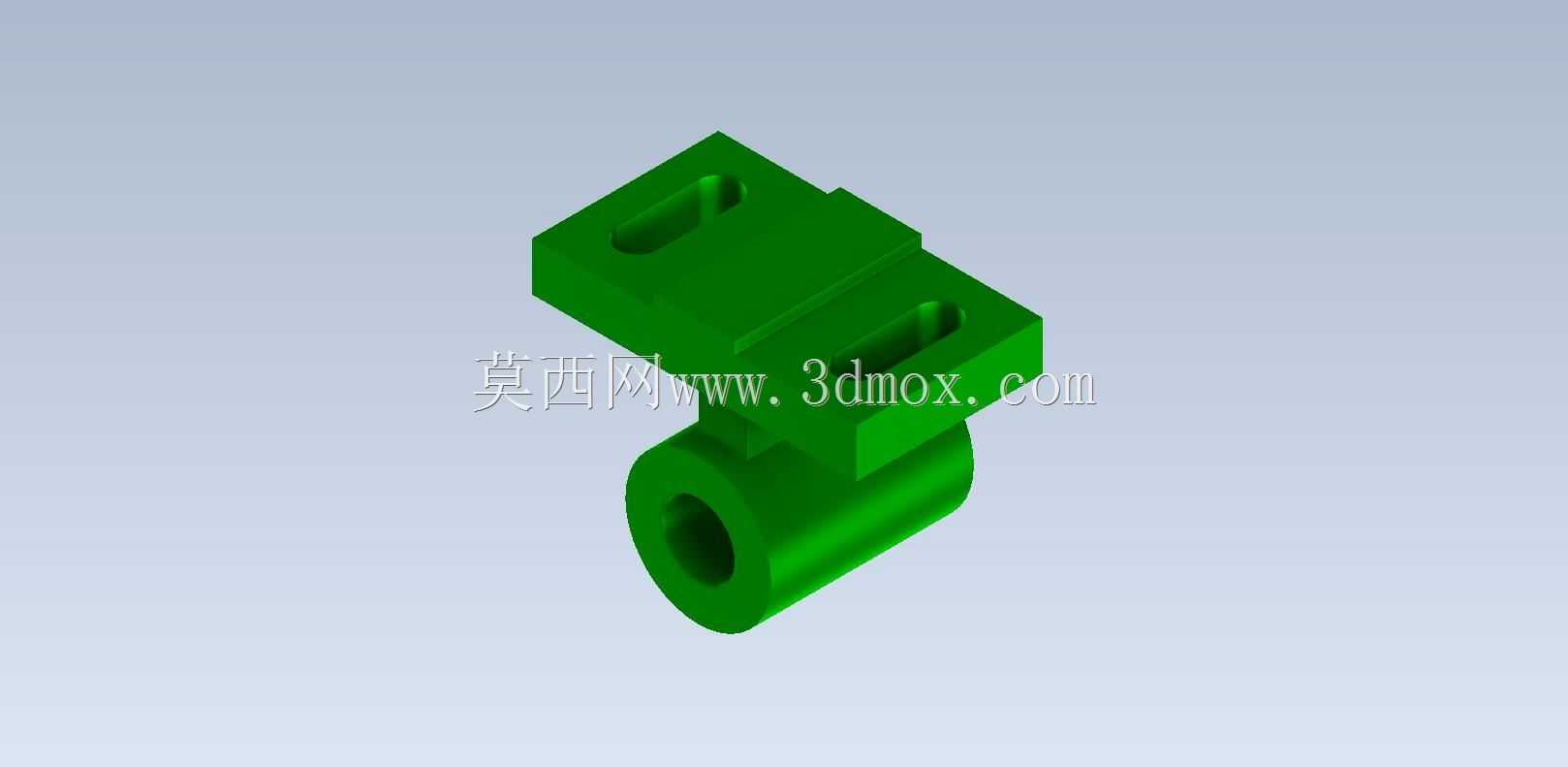

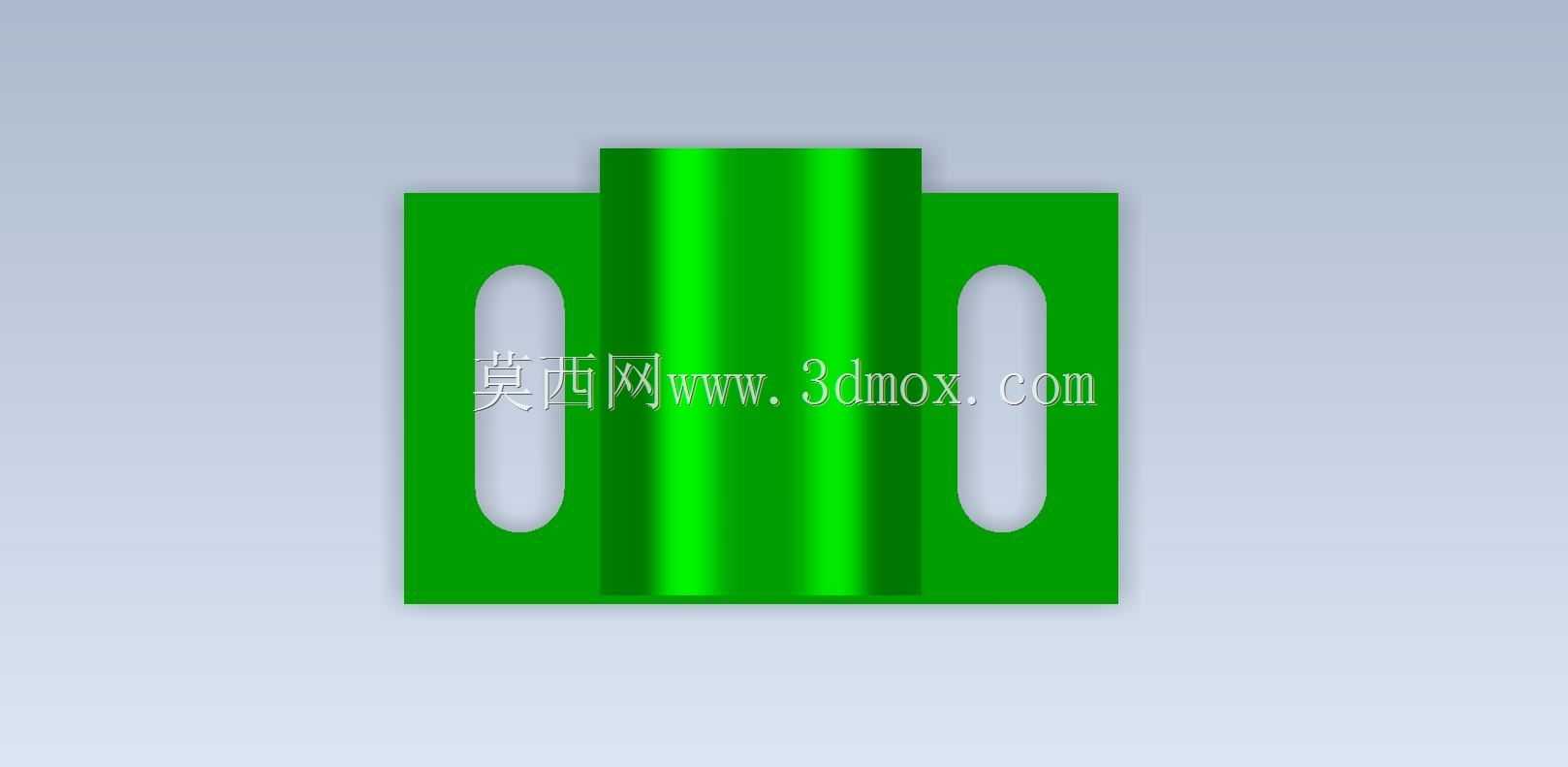

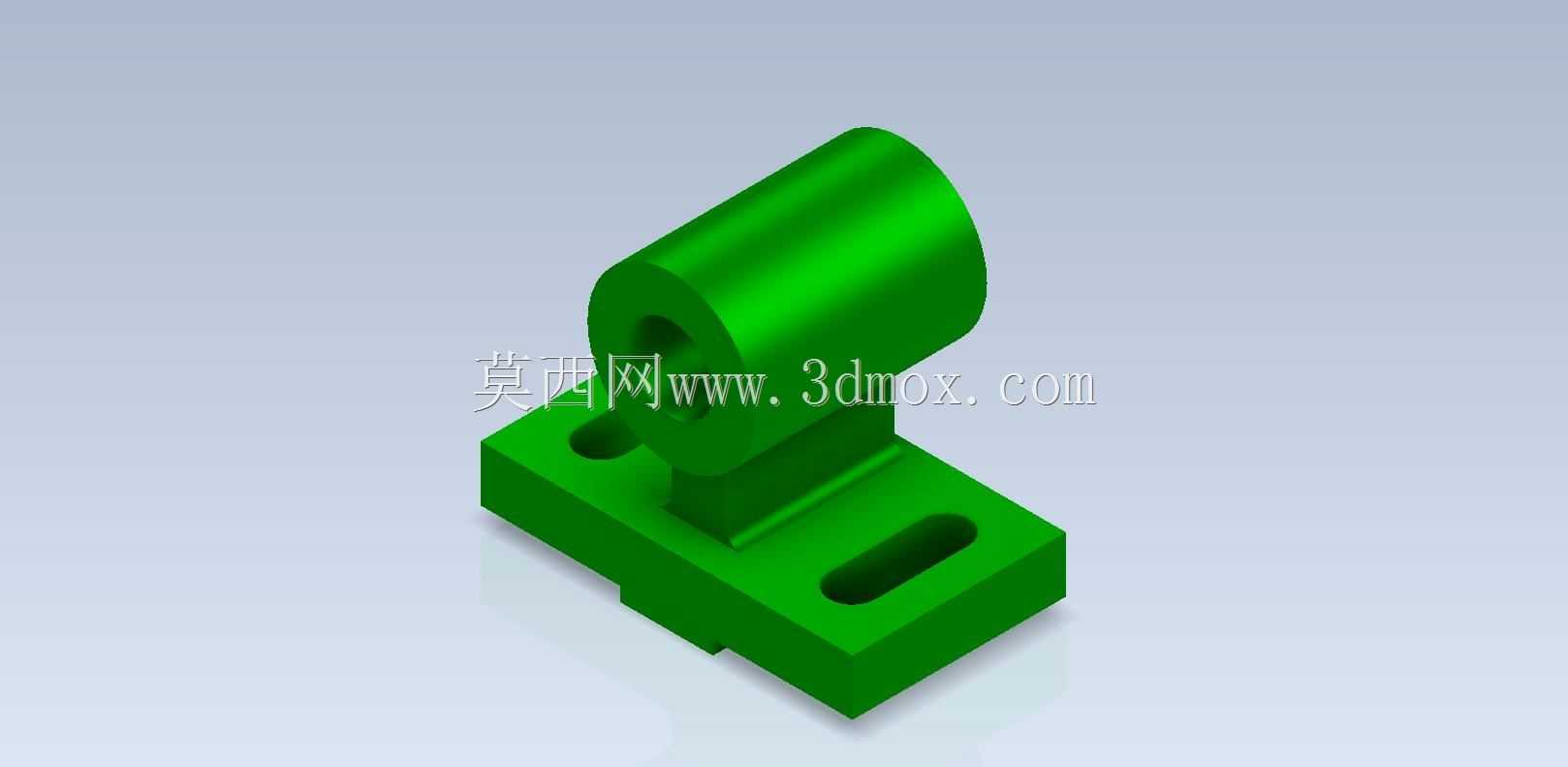

  在小型输送线的侧边张紧机构、轻工设备的导向辊支撑工位,这类立式支撑件是很常见的结构,它不需要复杂的铸件毛坯,通过常规的铣削、钻孔工序就能完成加工,适配很多轻载传动场景的安装需求。从结构功能来看,上部的筒状结构是核心的功能承载区,内孔用于穿装光轴或者配套无油衬套,给转动件提供径向支撑,筒身的厚度经过合理设计,既可以保证轴系运转时的支撑刚性,避免轴端出现挠曲变形,又不会过多占用安装空间,适配直径不大的从动辊、导向轴的安装需求。下部的安装底板是整个零件和设备机架连接的载体,底板上开设的两个长圆形腰型孔,是这个零件设计里很实用的细节——现场安装的时候不需要把安装孔的位置打得绝对精准,腰型孔预留的调节余量,可以让支撑件沿着腰型孔的长度方向微调位置,不管是补偿机架的加工误差,还是调整轴系的张紧度,都不需要额外配做安装孔,能大幅降低现场装配的难度,尤其是在皮带输送线的张紧侧,这种可调的安装结构可以很方便地调整皮带的张紧力,避免皮带打滑或者过紧磨损。

  设计这类支撑件的时候,首先要确定上部筒体内孔的尺寸公差,因为内孔要和轴或者衬套配合,公差等级一般选H7就可以满足轻载场景的需求,筒身的高度要根据轴系的安装高度来确定,要保证轴装上去之后,转动件不会和下部的底板发生干涉,连接筒体和底板的过渡立筋,是提升整体刚性的关键,不能做的太薄,否则在轴承受径向载荷的时候,立筋位置容易出现应力集中,长期交变载荷下甚至会出现断裂,立筋和筒体、底板的连接处都要做圆角过渡,减少应力集中的问题,同时也能避免加工的时候出现锐角毛刺,提升装配的安全性。底板的厚度要匹配整体的载荷,一般来说轻载场景下底板厚度取筒体壁厚的1.5到2倍就足够,保证螺栓拧紧的时候底板不会发生变形,腰型孔的宽度要比选用的安装螺栓直径大0.5到1毫米,长度方向的调节量一般留10到15毫米就可以满足绝大多数现场调整的需求,不需要做的过长,否则会降低底板的结构强度。

  从安装边界来看,这个零件的整体外轮廓比较规整,没有突出的异形结构,安装的时候只需要在机架上对应腰型孔的位置加工两个螺纹孔或者穿螺栓的光孔,就可以完成固定,占用的安装空间很小,宽度方向的尺寸和筒体的外径接近,长度方向比筒体直径略大,适合在设备内部空间比较紧凑的工位使用。在实际使用场景里,这类支撑件经常成对使用,分别支撑在轴的两端,因为安装位置可调,很适合用来做小型皮带线的从动辊支撑,调整两个支撑件的位置就可以同步张紧皮带,不需要额外设计张紧轮结构,能简化整体的设备结构,降低制造成本。另外在一些小型工装夹具的导向机构里,这种支撑件也可以用来安装导向轴,给夹具的滑动动作提供稳定的导向支撑,腰型孔的调节余量还可以补偿导向轴安装时的平行度误差,避免导向轴卡滞。建模的时候要注意各个特征的拔模角度,如果是采用塑料注塑或者金属铸造的方式生产,拔模角度一般取1到1.5度就可以顺利脱模,如果是采用机加工的方式生产,就不需要考虑拔模,但是要注意各个棱边的倒角处理,尤其是内孔的两端,要做倒角方便轴或者衬套的装入,底板的边缘也要做小倒角,避免安装的时候划伤操作人员。这个零件的结构虽然简单,但是涵盖了机械结构设计里很基础的支撑、安装、可调补偿的设计思路,很适合刚接触三维建模和结构设计的人员练习,通过建模可以熟悉拉伸、切除、圆角这些基础特征的使用,同时也能理解实际生产中安装结构的设计逻辑,避免设计出只能看不能用的模型。
