斜置安装式凸轮支撑固定支架结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698488
  • 斜置安装式凸轮支撑固定支架结构
  • 斜置安装式凸轮支撑固定支架结构
  • 斜置安装式凸轮支撑固定支架结构
  • 斜置安装式凸轮支撑固定支架结构

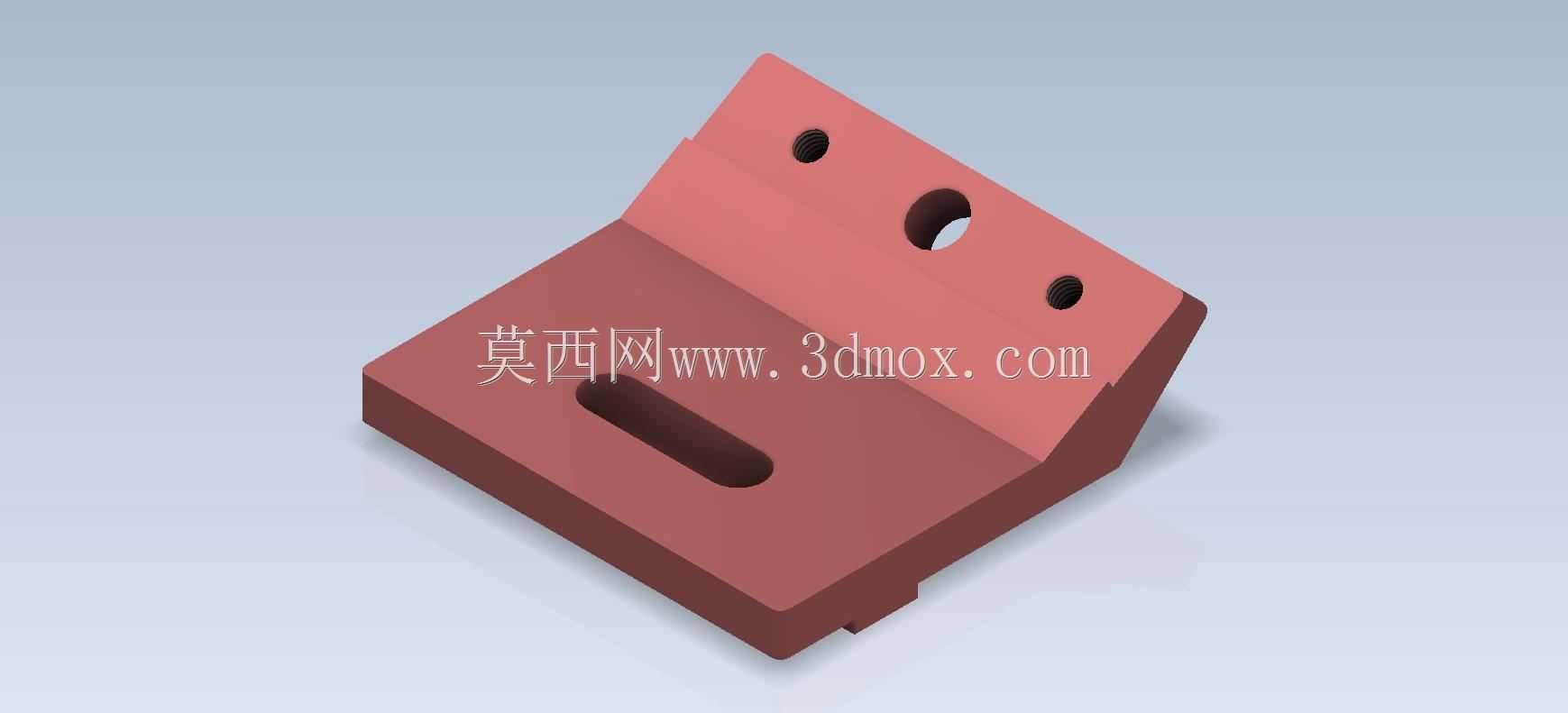

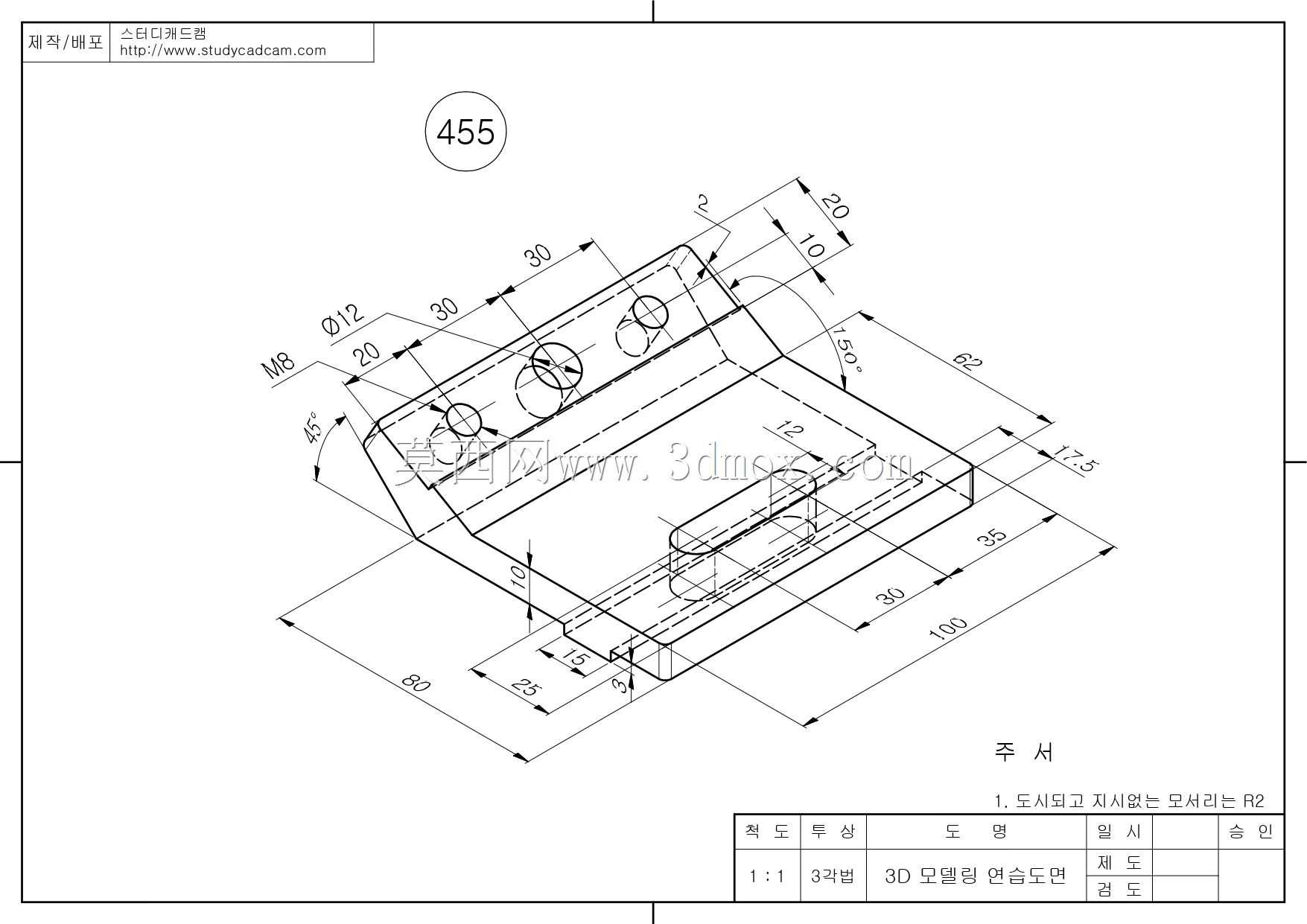

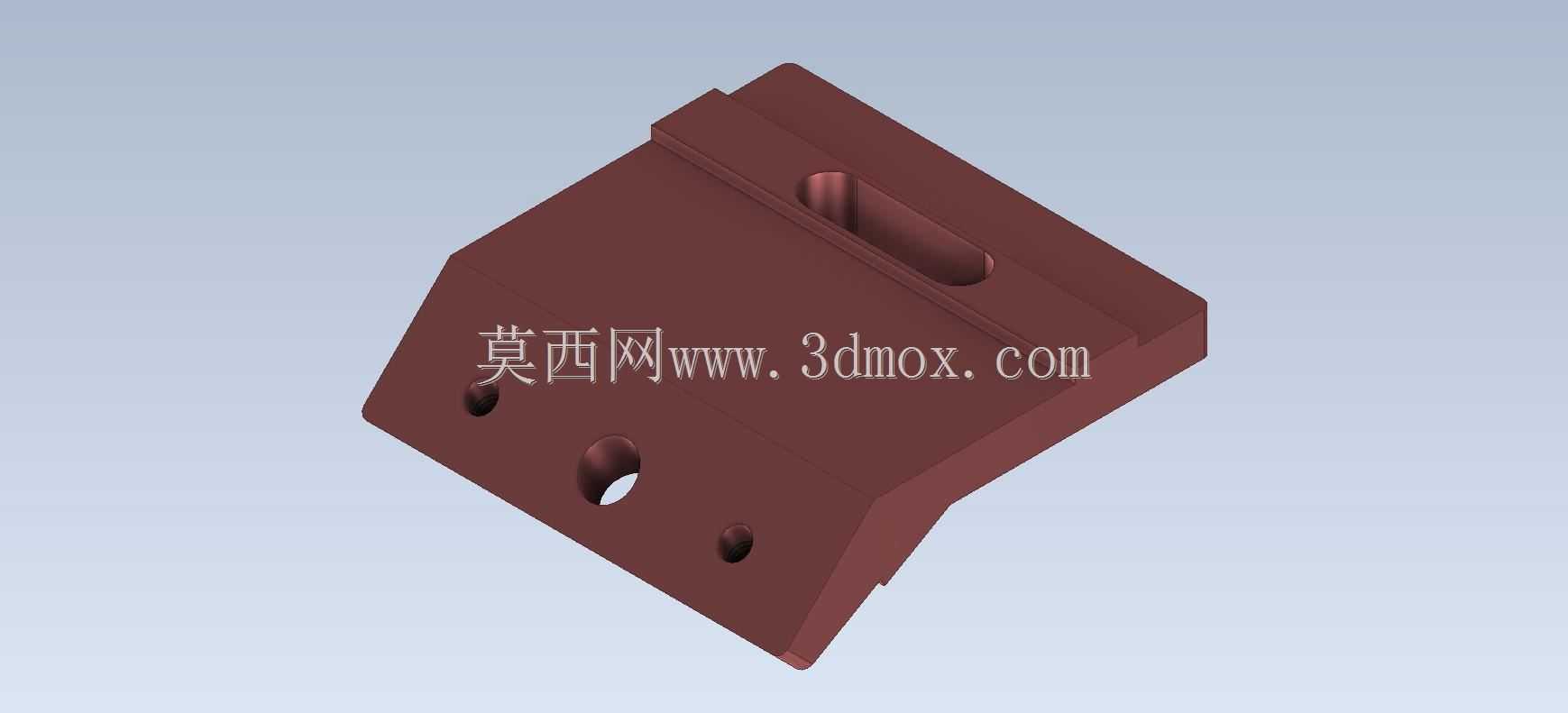

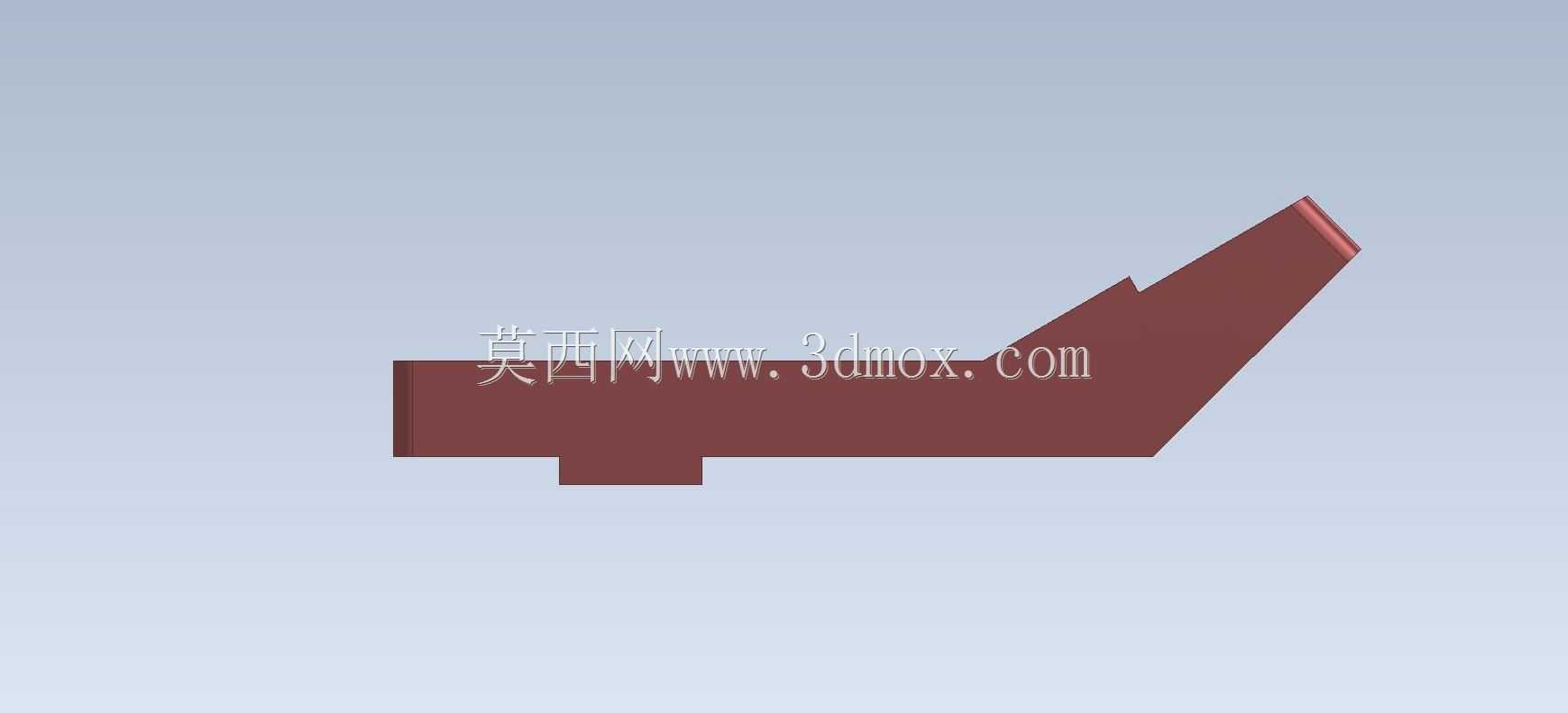

  在自动化凸轮传动机构的装配场景中,这类斜置式支撑支架是承担凸轮组件定位、载荷传递的核心基础零件,常见于轻工包装机械、小型自动化送料设备的凸轮驱动单元中,用来固定盘形凸轮或者摆杆凸轮的安装基座,抵消凸轮往复摆动过程中产生的径向与轴向复合载荷,避免传动组件运行时出现位置偏移、振动超差的问题。从结构设计逻辑来看,该零件采用分体式折角承载结构,底部为带长圆孔的水平安装基座,长圆孔的设计预留了安装位置的调整余量,装配时可以沿着长圆孔的长度方向微调支架的固定位置,补偿机架加工时的孔位误差,降低对安装基面的加工精度要求;基座上方为斜置的安装立板,立板与水平基座的夹角根据凸轮摆杆的摆动行程预设,能够让安装在立板上的凸轮轴保持合适的工作倾角,

  匹配摆杆的运动轨迹,减少传动过程中的侧向分力损耗。立板上设置了三个安装孔位,中间的大直径通孔为凸轮轴的穿装定位孔,孔位边缘做了轻微的倒角处理,方便轴件装配时的导向导入,避免锐边刮伤轴件表面;上下分布的两个小直径孔为紧固件安装孔,用来穿装螺栓锁紧凸轮轴的轴承座或者端盖,保证凸轮轴转动时的轴向定位可靠性,防止轴件在高速往复转动时出现窜动。零件的折角连接处做了加厚处理,没有采用尖锐直角过渡,而是设置了小半径的圆角结构,能够分散支架承载时的应力集中,避免设备长期运行过程中折角位置出现疲劳裂纹,提升零件的整体结构强度。从安装边界尺寸来看,水平基座的底面为全平面加工,保证与设备安装基面的贴合度,

  安装时不需要额外加工调整垫片即可保证接触面积满足承载要求;斜置立板的安装面与基座底面的角度公差控制在常规机械传动的允许范围内,能够满足普通精度等级凸轮机构的装配要求,不需要额外做角度修配。这类支架在实际应用中,通常搭配深沟球轴承或者滑动轴套使用,凸轮轴穿过立板中间的通孔后,两端通过轴承座固定在立板上,底部基座通过T型螺栓或者内六角螺栓固定在设备的安装台面上,长圆孔的调整行程可以覆盖±5mm左右的位置偏差,适配不同中心距要求的凸轮传动布局。在建模练习层面,该零件涵盖了拉伸、切除、倒角、圆角等基础三维建模特征,适合初学者掌握折角类零件的建模思路,理解安装孔位、调整长槽的设计意图,建立机械零件从功能需求到结构落地的设计思维,

  避免建模过程中只关注外形而忽略实际装配、承载的工程需求。实际生产中这类零件多采用45号钢或者铝合金加工,载荷较大的工况下会做调质处理提升结构强度,轻载工况下采用铝合金加工可以降低整体重量,减少设备运动单元的惯量。零件的所有安装孔位都考虑了紧固件的操作空间,底部长圆孔的宽度匹配常用的M6或者M8螺栓尺寸,立板上的小孔也对应标准螺栓的穿装间隙,装配时不需要额外扩孔或者修配,能够直接适配标准紧固件的安装要求。折角位置的加厚设计也兼顾了加工工艺性,铣削加工时可以采用一次装夹完成基座与立板安装面的加工,减少二次装夹带来的形位公差,保证立板安装面与基座底面的角度、位置度满足设计要求。
