在机械设计入门阶段的建模练习中,这类阶梯式组合凸块构件是帮助从业者建立三维空间构型思维的典型载体,其应用场景覆盖了机械制图课程实训、三维建模软件操作入门考核、基础工装定位块的原理验证等多个环节。从实际设备用途来看,这类组合凸块结构常被简化应用在小型工装的定位支撑部位,比如生产线旁的简易工件承托座、手动夹具的定位挡块,不需要复杂的曲面加工,依靠规整的平面与垂直面配合就能实现稳定的限位作用,在小批量零部件的手工装配工位上,这类结构的零件加工成本低、替换便捷,不需要定制复杂的成型刀具,普通铣床甚至线切割设备就能完成全部加工工序。

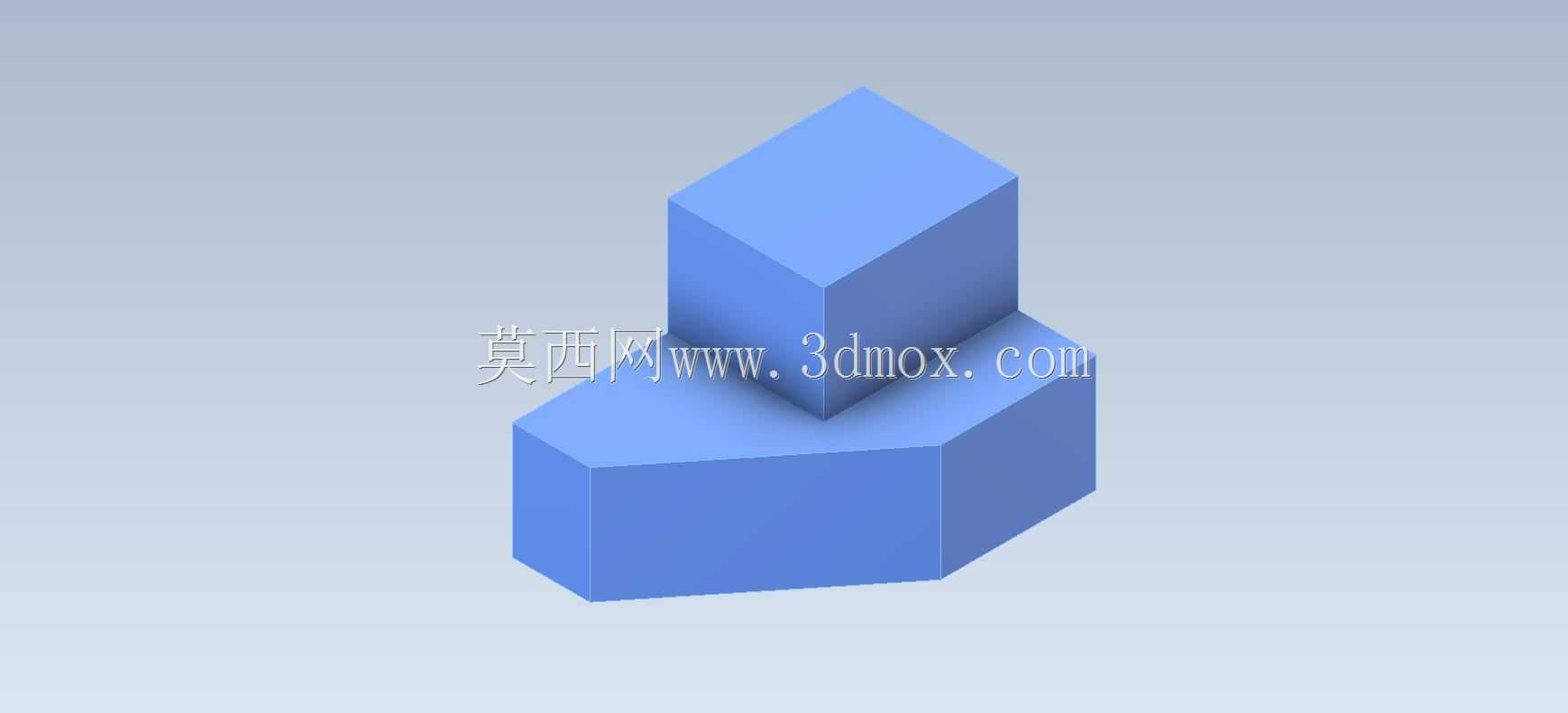

从产品功能特性上分析,该构件采用下层大尺寸多边凸台搭配上层小尺寸矩形凸块的组合结构,下层凸台的延展边能够提供足够的支撑接触面积,避免构件在承受竖向压力时出现倾翻,上层凸块的垂直立面可作为定位基准面,与被支撑工件的凹槽或者侧壁形成配合,限制工件在水平面上的两个平移自由度,整体结构没有多余的镂空或者薄壁设计,所有棱边均采用直角过渡,在实际加工中能够减少走刀路径的复杂度,降低对操作人员的技能要求。
设计思路上,这类构件完全遵循机械基础构型的“基准优先”原则,首先以下层凸台的底面作为整个零件的第一设计基准,所有竖向尺寸均从该平面向上标注,保证加工时一次装夹就能完成顶面与侧面的铣削加工;其次选取下层凸台的相邻两个垂直侧面作为水平方向的尺寸基准,上层凸块的位置完全依托这两个基准面进行偏移定位,避免出现尺寸链累积误差,在建模过程中只需要通过拉伸凸台命令分两次完成主体结构,不需要额外的切除或者放样操作,能够让初学者快速掌握草图绘制、特征拉伸、基准面选择这些核心建模操作逻辑。

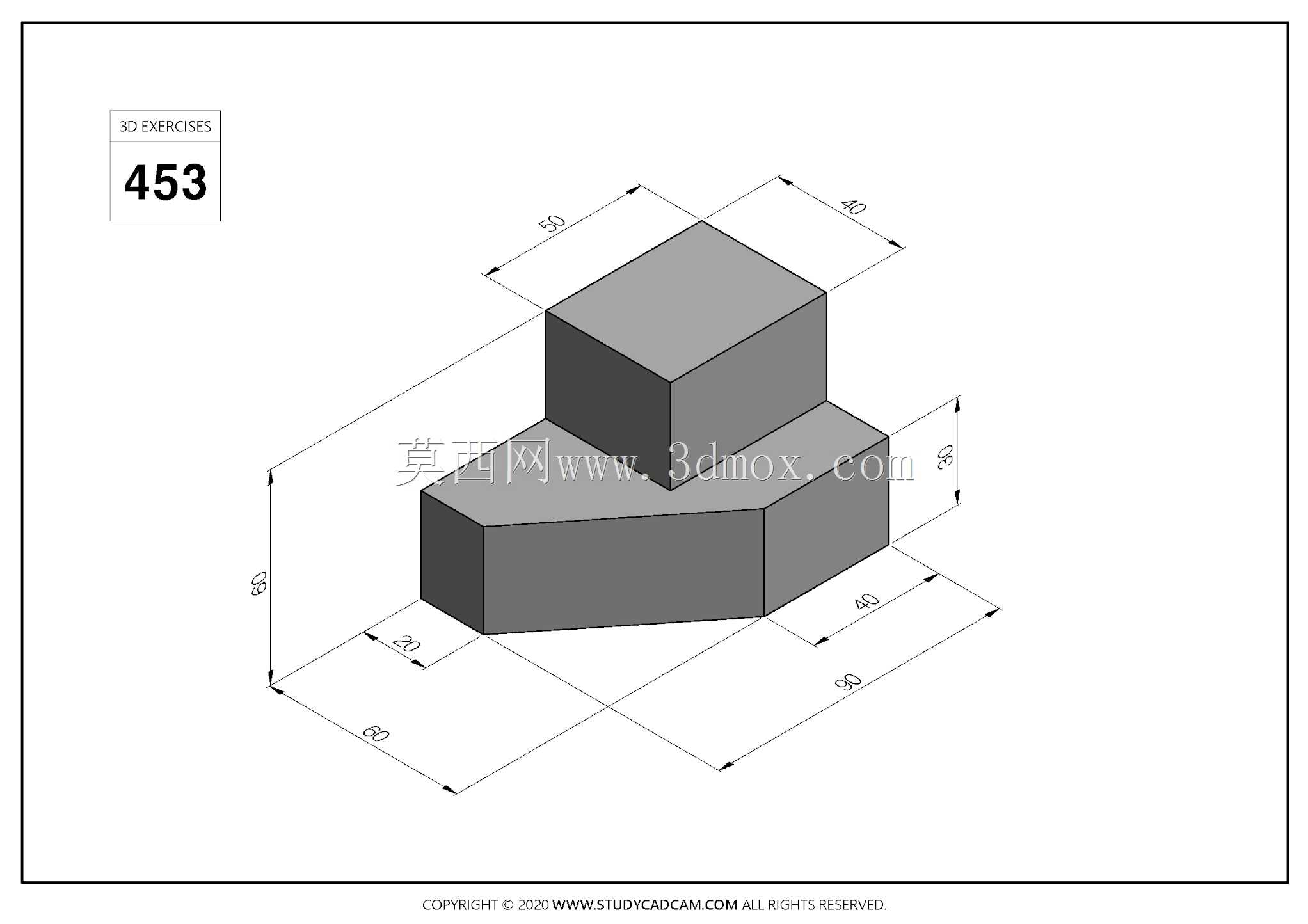

关于外形尺寸与安装边界,这类练习构件的尺寸比例通常按照3:2:1的阶梯比例设置,下层凸台的单边延展宽度不小于上层凸块对应边长的二分之一,保证上层凸块承受侧向推力时,下层支撑面不会出现应力集中导致的结构变形;安装时仅需要在下层凸台的底面加工两个对应的沉头孔,就能通过螺栓将构件固定在工作台或者工装基板上,安装孔的位置距离凸台边缘的距离不小于螺栓直径的1.5倍,避免安装时出现边缘开裂的问题,整体构件的总高度通常控制在100mm以内,既不会因为尺寸过大占用过多工装空间,也不会因为尺寸过小导致定位精度不足,在实际应用中可以根据被定位工件的尺寸,按照等比例缩放的方式调整整体参数,不需要改动结构的相对位置关系,适配性较强。
在建模练习过程中,完成这类构件的建模后,从业者还可以延伸练习工程图的导出操作,基于已经建立的三维模型自动生成三视图,标注对应的尺寸公差与形位公差,模拟实际生产中的图纸输出流程,这类结构虽然简单,但是涵盖了机械设计中最基础的平行、垂直、共面等几何关系,是后续学习复杂装配体、曲面建模的重要基础,很多复杂的箱体类、支撑类零件,本质上都是这类基础凸块结构的组合与延伸,掌握这类基础构件的建模逻辑与设计要点,能够帮助从业者建立规范的设计习惯,减少后续复杂设计中出现的基准混乱、尺寸标注错误等问题。
