带键槽内孔阶梯式轴类连接零件

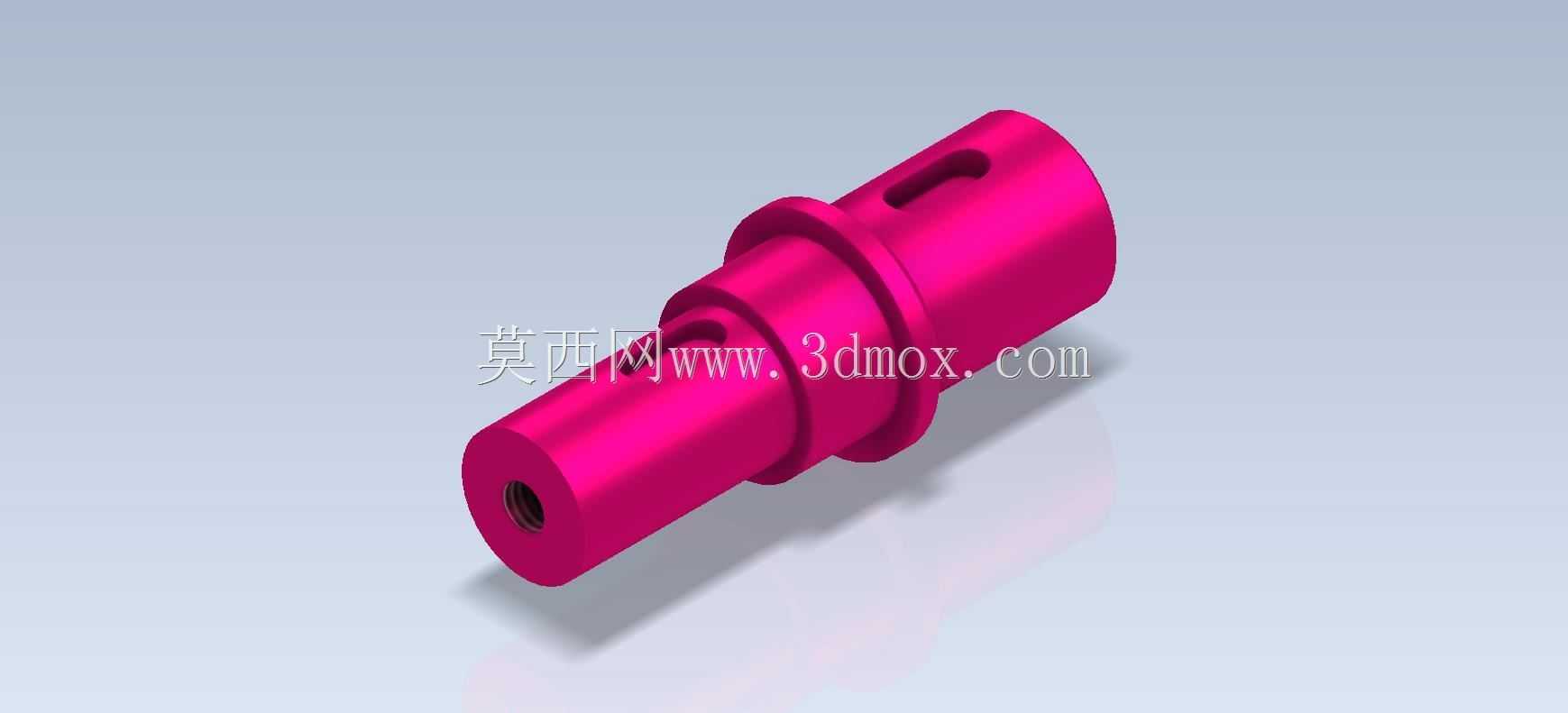

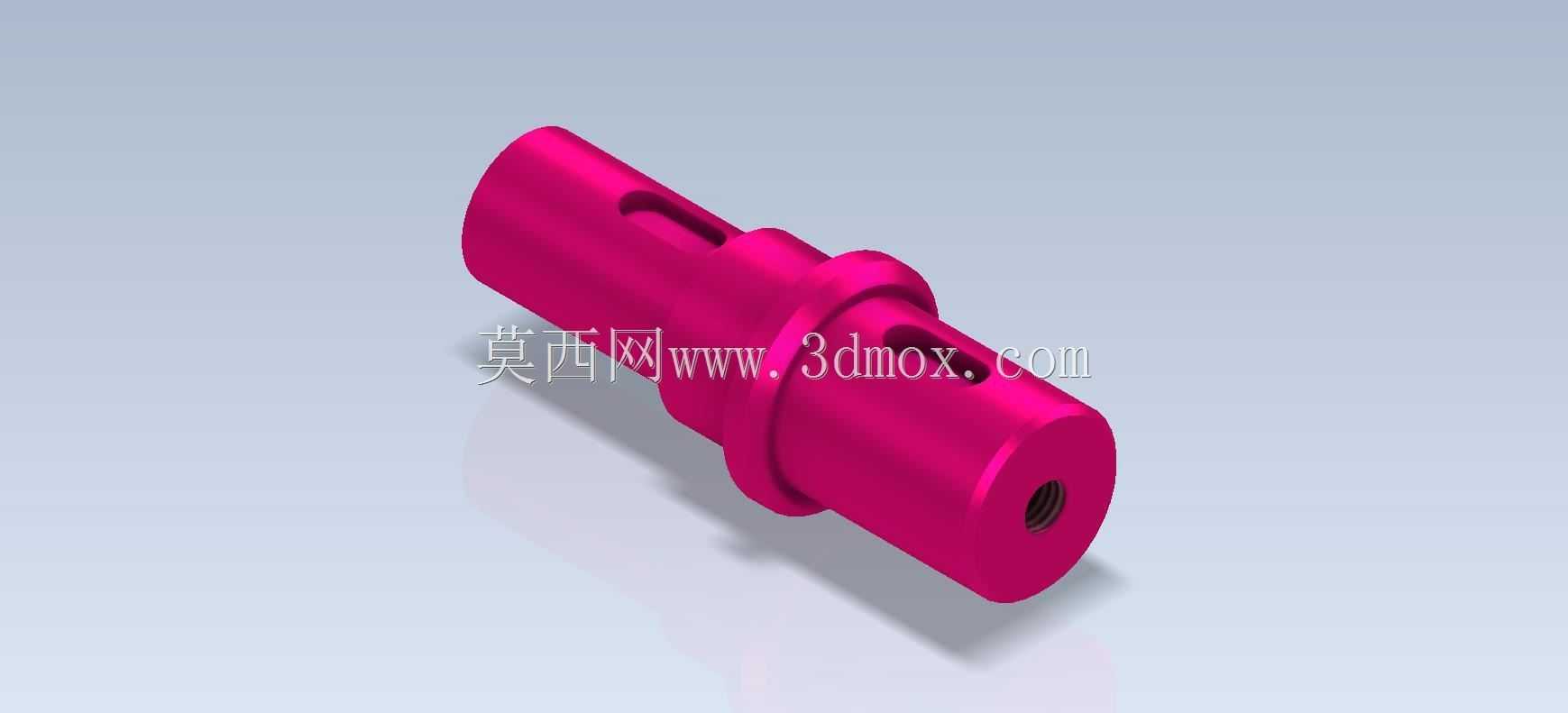

　　这类带键槽的阶梯轴零件，在中小型传动设备里的应用场景非常广泛，常见于轻工输送线、小型机床进给机构、台式动力头的传动链路中，主要承担扭矩传递、部件定位的核心作用，是动力从驱动端传递到执行端的关键衔接构件。从实际使用场景来看，这类轴件通常一端连接驱动源的输出轴套，另一端搭载传动轮、执行辊或者小型刀具夹头，中间的凸台结构主要承担轴向定位作用，避免轴件在运转过程中出现轴向窜动，影响传动精度甚至造成设备卡滞。

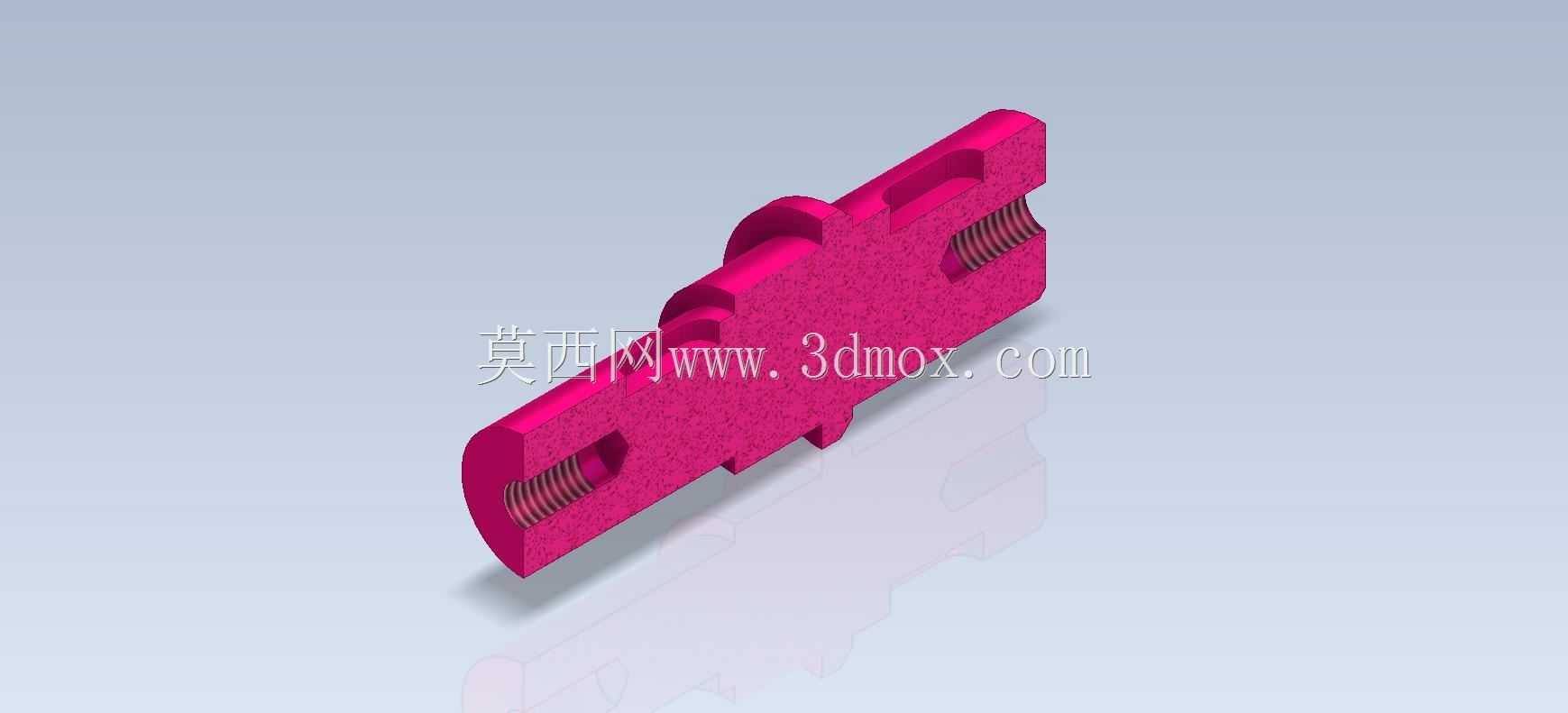

　　从功能特性上看，轴端的内孔设计主要用于适配小规格的顶紧螺丝或者定位销，在安装时可以和对接轴端的定位孔配合，进一步限制周向相对滑动，和键槽形成双重周向固定，避免大扭矩传递时出现键连接打滑的问题；轴身开设的长圆形键槽为标准平键适配槽，槽宽、槽深都符合常规平键的安装公差要求，安装时不需要额外做修配就能直接适配对应规格的A型平键，装配效率较高。轴身的阶梯段做了圆角过渡处理，没有尖锐的应力集中棱边，在承受交变扭矩载荷时，能有效降低阶梯位置的应力集中系数，提升轴件的疲劳寿命，避免长期运转后在阶梯变径位置出现断裂失效。

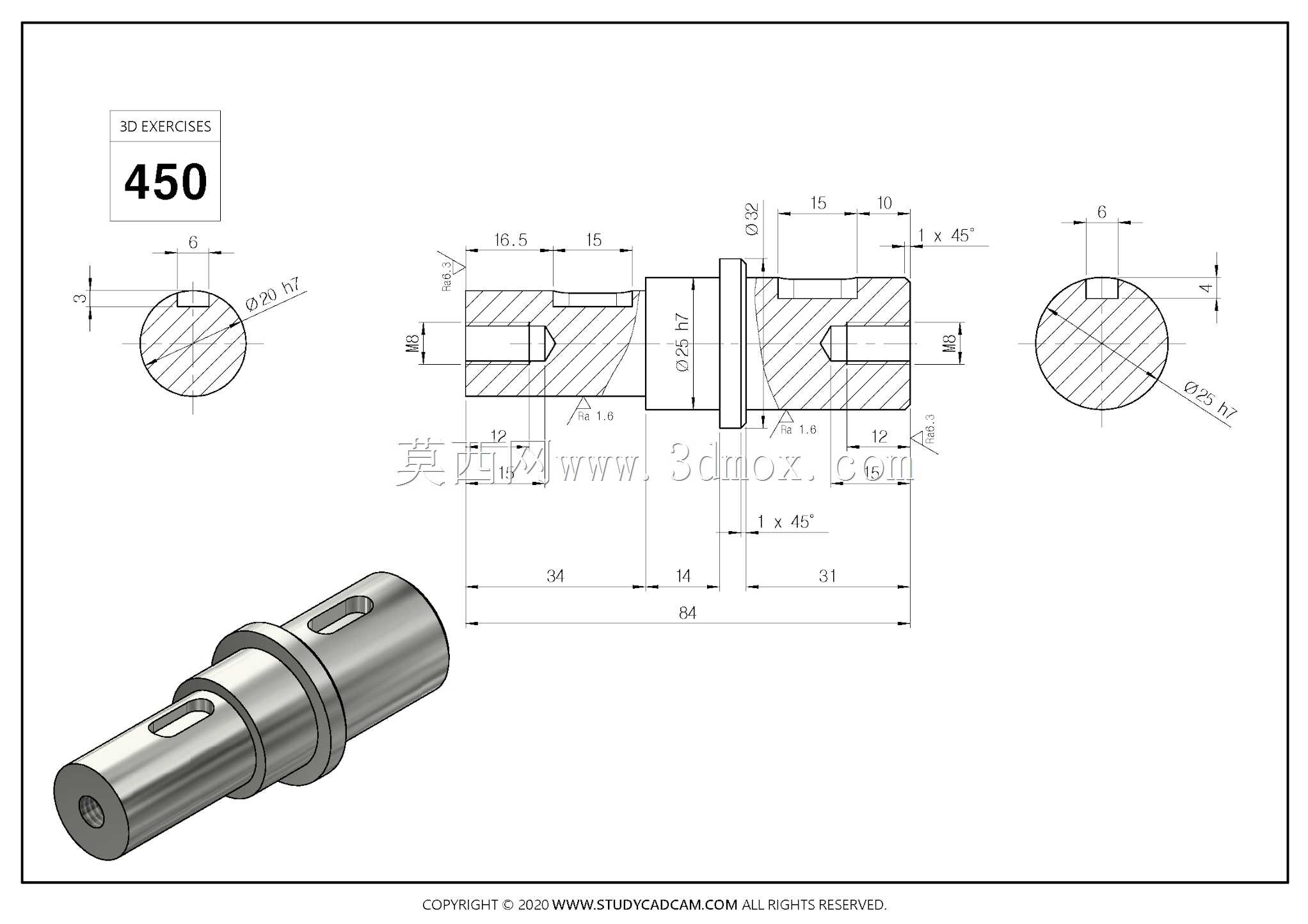

　　设计这类轴件的时候，首先要确定的是安装边界尺寸：两端轴径的尺寸要和适配的轴承内圈、轴套内孔尺寸匹配，公差通常取k6级过渡配合，既保证装配时不会过于松旷，也不会因为过盈量太大造成装配困难；中间定位凸台的外径要大于两端轴径，凸台的两个端面要保证和轴线的垂直度，这样在贴紧轴承内圈或者定位挡圈的时候，才能保证轴件的回转精度，不会出现端面跳动超标的问题。键槽的位置要避开轴件的最大应力截面，通常开设在距离轴端一定距离的位置，槽的长度要比适配平键的长度略长2-3mm，给平键的安装留出调整余量，同时键槽的两个侧面要保证和轴线平行，表面粗糙度控制在Ra1.6以内，保证平键安装后侧面受力均匀，不会出现局部应力过大压溃键槽侧面的问题。轴端的内孔为螺纹底孔或者光孔，深度通常控制在1.5倍孔径左右，既保证顶紧螺丝有足够的啮合长度，也不会因为孔太深造成轴端的壁厚过薄，降低轴端的结构强度。

　　在实际选型替换时，要先确认轴件的总长度是否符合安装腔的轴向尺寸，避免轴件过长和腔体内其他部件发生干涉，也要避免轴件过短造成传动轮或者轴承无法安装到位；两端轴径的尺寸要和配套轴承、传动件的内孔逐一核对，同时要确认键槽的宽度和所在轴段的位置是否和配套零件的键槽位置对齐，避免出现键装不上的问题。轴件的材质通常选用45号钢做调质处理，表面硬度控制在HB220-250之间，既有足够的强度承受扭矩，也有不错的韧性，能承受一定的冲击载荷，对于转速较高的使用场景，还可以对轴颈位置做高频淬火处理，提升表面耐磨性，延长轴承配合位置的使用寿命。这类轴件的回转精度通常能满足普通传动场景的要求，轴颈的径向圆跳动控制在0.02mm以内，搭配深沟球轴承使用时，高速运转下的振动和噪声都能控制在合理范围内，不需要额外做高精度的磨削加工就能满足大部分通用设备的使用要求。
