立式铰接支撑机械连接构件

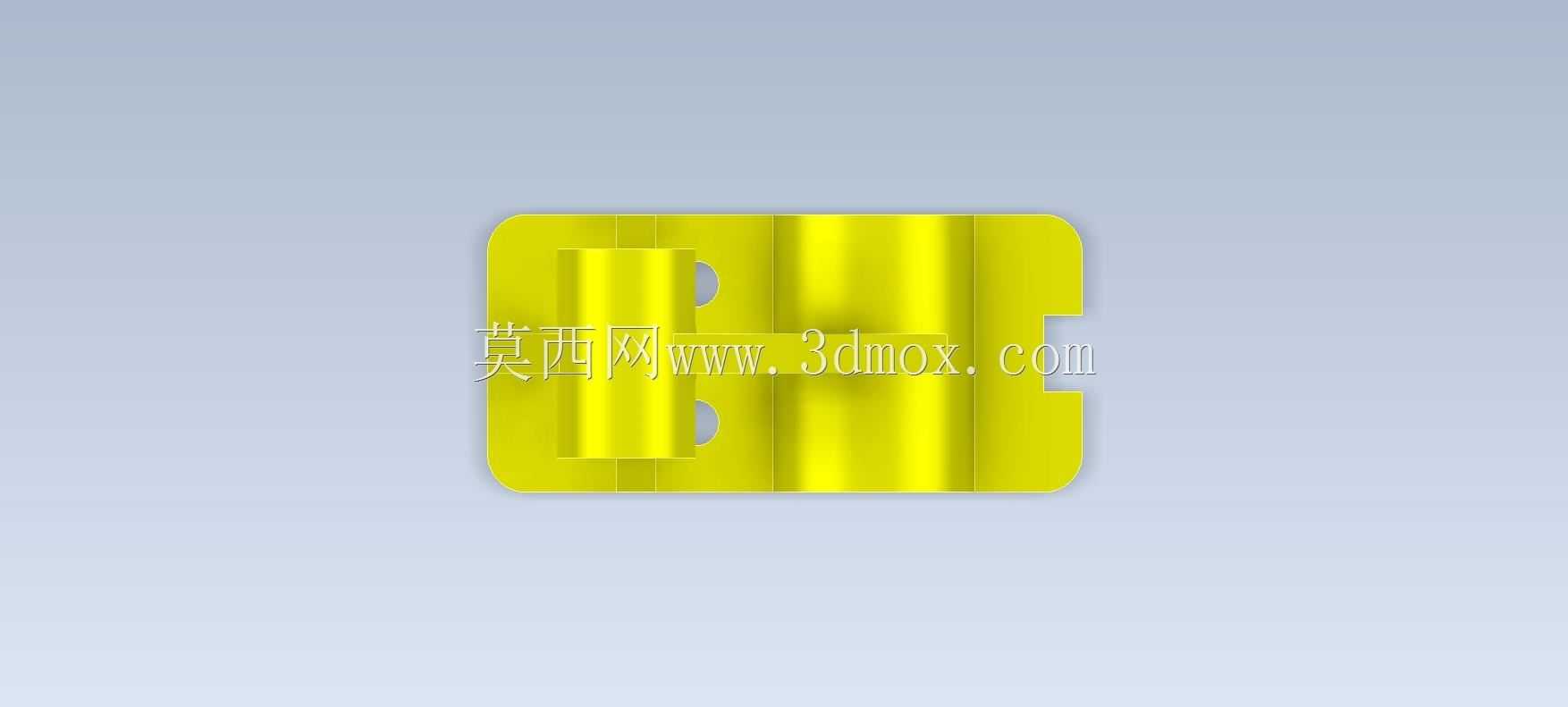

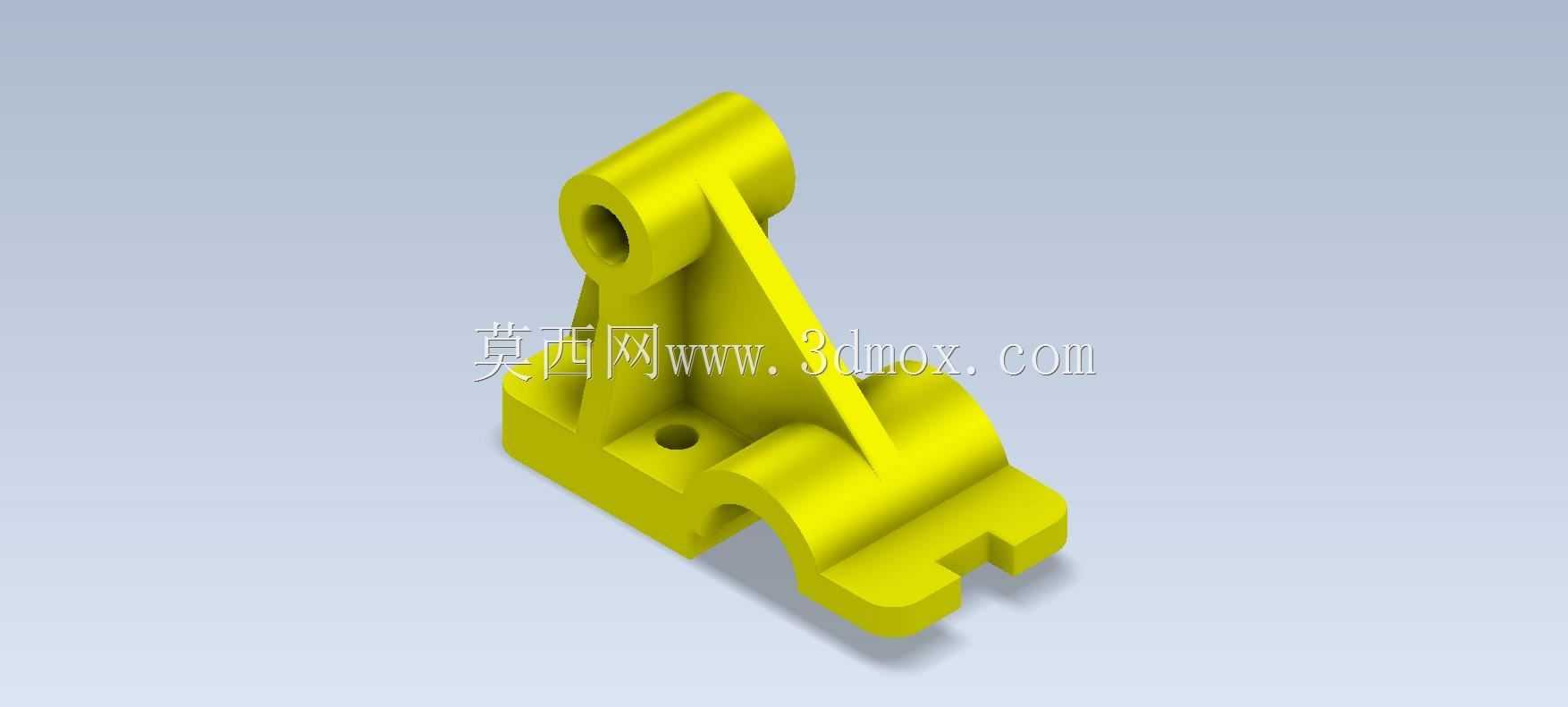

　　这类带铰接支座的支撑类构件，常见于中小型自动化输送线的侧边张紧机构、轻工机械的摆臂连接基座，也会出现在小型工装夹具的可调支撑位上，核心作用是为带转动需求的连杆、摆杆提供稳定的安装基准，同时承担径向与轴向的复合载荷，避免运动部件运行时出现窜动或卡滞。从结构上看，构件上部的带通孔圆柱筒是核心铰接位，孔壁加工有足够的壁厚余量，能适配标准销轴的穿装，孔的端面预留了平直面，可贴合轴用挡圈或推力垫片，限制销轴的轴向窜动，保证铰接副的转动间隙控制在合理范围。下部的分体式卡槽结构，是为了卡装在配套的圆导轨或圆柱支撑轴上，卡槽的内圆弧面做了贴合度优化，安装时可通过侧面的紧固件锁紧，实现构件在支撑轴上的位置固定，同时也能根据装配需求调整轴向安装位置，

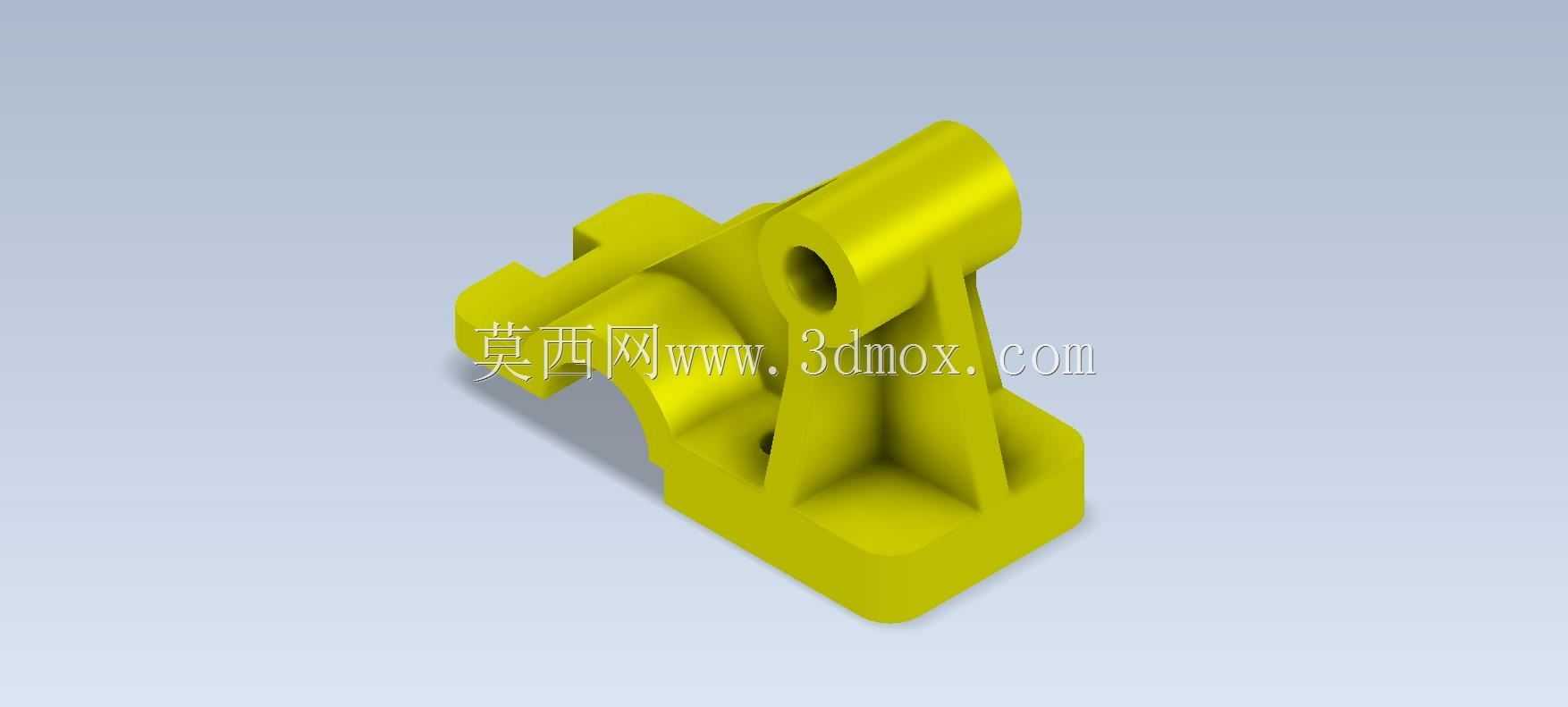

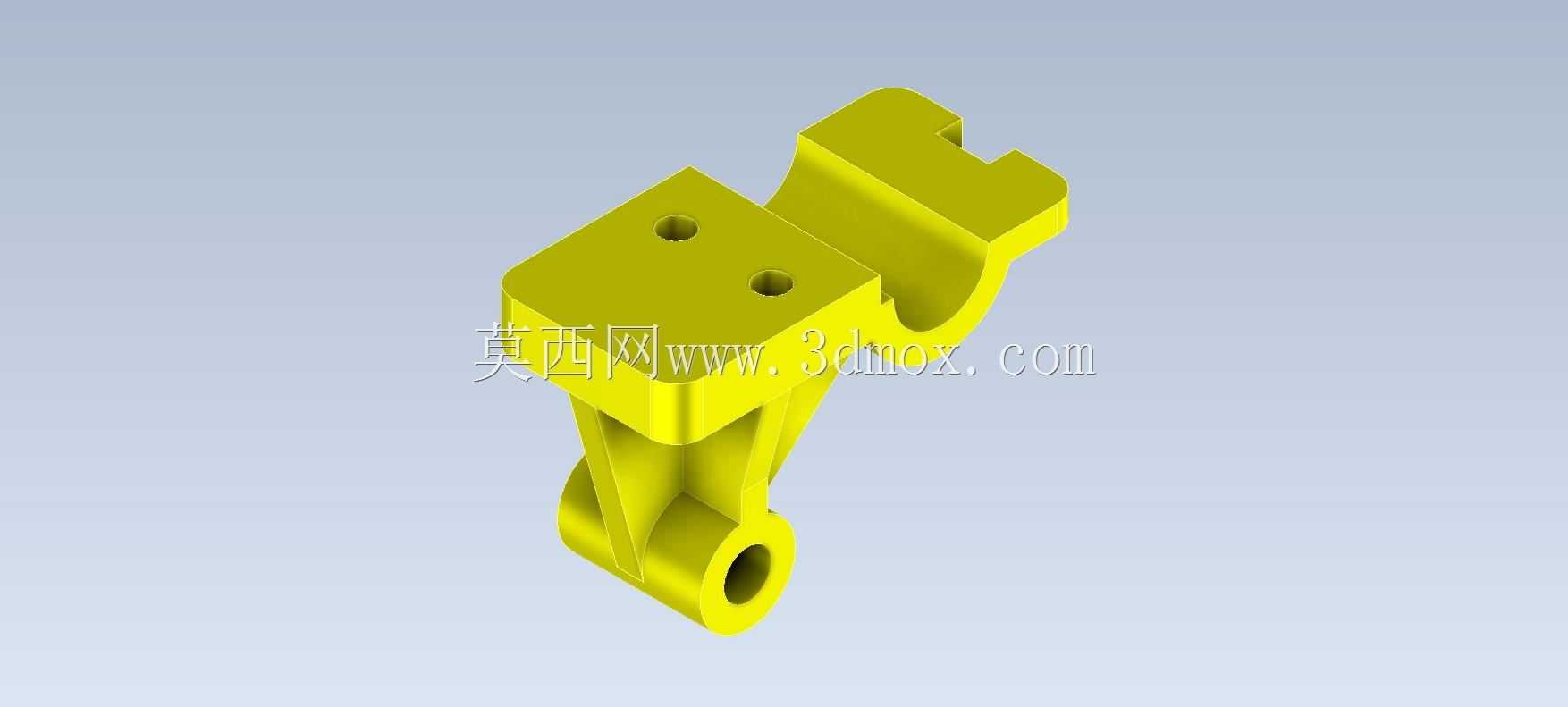

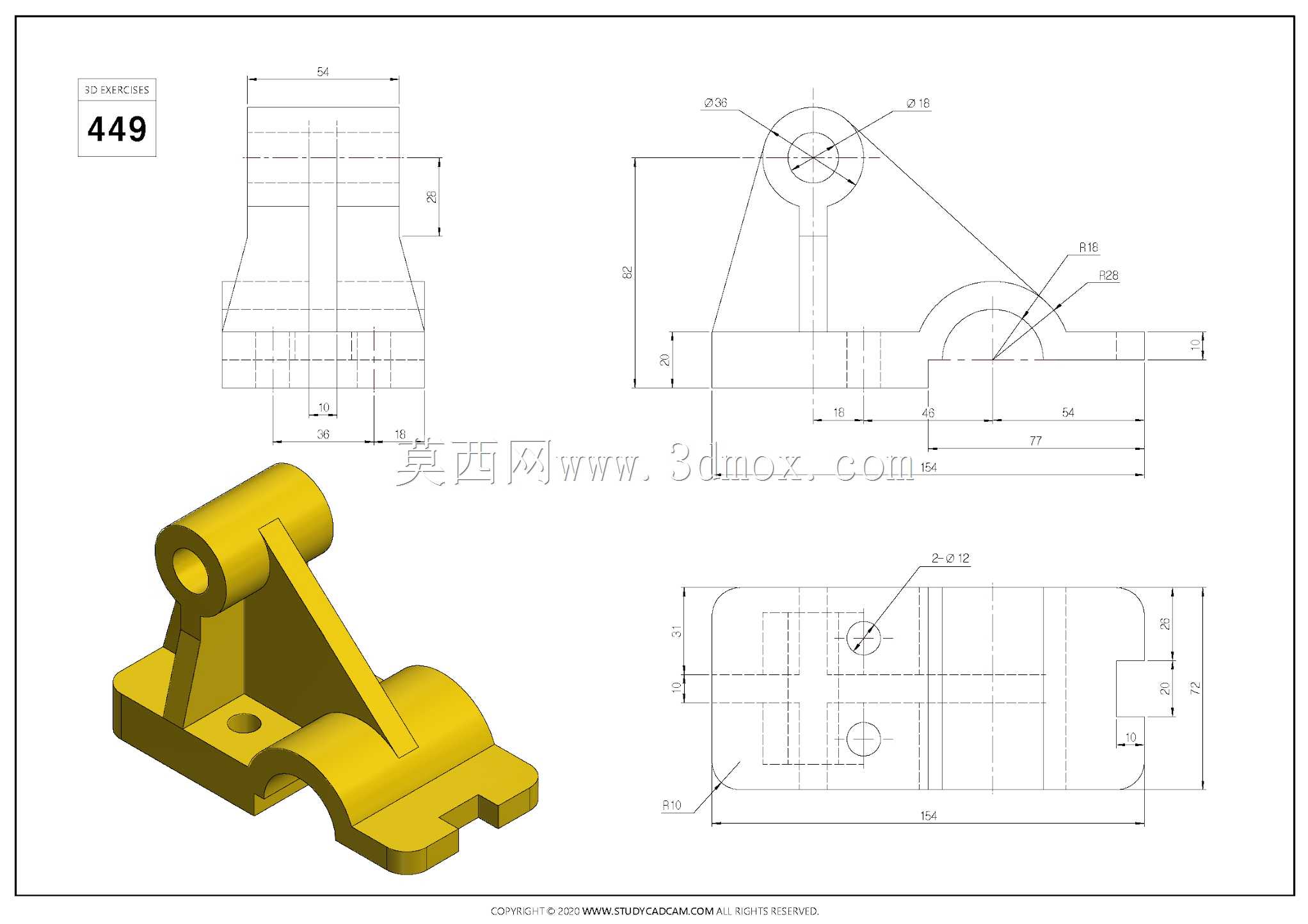

　　适配不同的工位布局。中间的三角形加强筋连接上部铰接筒与下部安装底座，筋板的厚度做了渐变处理，靠近载荷集中的铰接位置厚度更大，往底座方向逐步过渡，既保证了整体结构的抗扭、抗弯刚度，又尽可能控制了构件的整体重量，避免不必要的材料浪费。底座上预留的沉头安装孔，可在不需要卡槽安装的场景下，直接通过内六角螺栓将构件固定在设备的安装平板上，两种安装方式的兼容设计，让这个构件能适配更多的设备装配场景，不用单独针对不同安装方式重新设计结构件。建模过程中需要重点关注几个形位公差的匹配：上部铰接孔的轴线与下部卡槽的圆弧轴线需要保证严格的平行度，否则穿装销轴和支撑轴后会出现别劲的情况，导致转动副卡滞，加速销轴和孔壁的磨损；

　　底座安装面与铰接孔轴线的垂直度也要控制在合理公差范围内，避免安装后摆臂转动时出现端面摩擦。构件的所有棱边都做了小圆角过渡，一方面是消除加工过程中的应力集中点，提升构件的抗疲劳强度，另一方面也避免装配过程中尖锐棱边划伤操作人员或配套的管线。从安装边界来看，上部铰接筒的外径尺寸决定了配套摆臂的铰接端内孔避让尺寸，下部卡槽的开口宽度适配对应直径的支撑轴，整体的高度尺寸需要匹配摆臂的转动行程，避免摆臂转动过程中与底座或安装平面发生干涉。这类构件在实际设备运行中，承受的载荷主要来自摆臂传递的交变载荷，所以结构设计时在铰接孔位置预留了足够的衬套安装空间，后期维护时可以直接更换铜衬套来修复磨损的铰接位，不用整体更换构件，降低了设备的维护成本。

　　在实际装配场景中，这类支撑件往往成对使用，分别布置在摆臂的两侧，为转动轴提供两端支撑，所以建模时还要保证构件的对称度，确保两侧安装位的同轴度符合装配要求，避免穿轴时出现强行敲打的情况，破坏零件的表面精度。另外，构件侧面的减重槽设计，在不降低结构强度的前提下减少了材料用量，同时也为安装时的扳手操作预留了空间，方便紧固件的锁紧作业。
