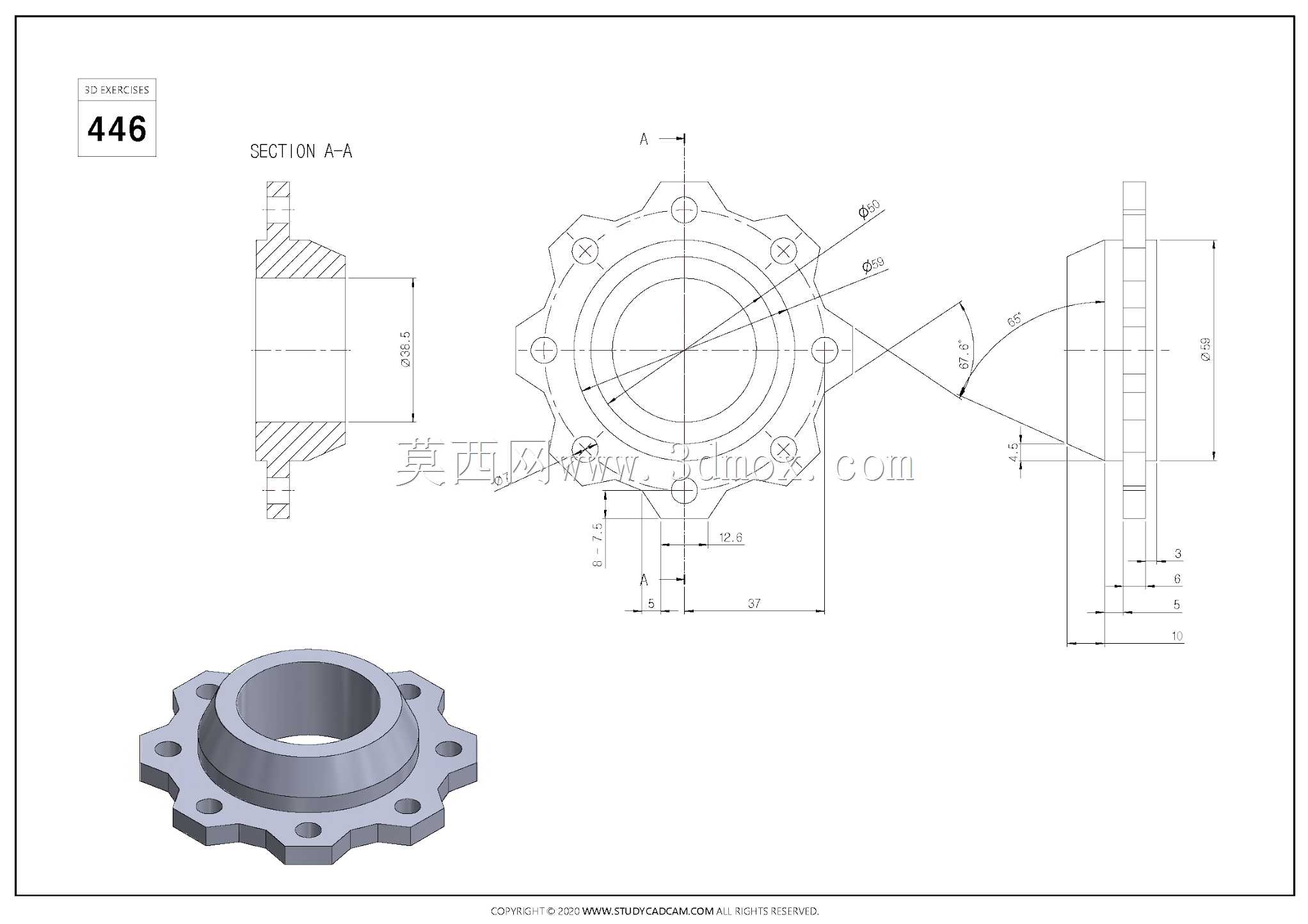

带齿状凸缘的法兰式连接座结构设计

　　这类带齿状凸缘的法兰连接结构，在流体输送管路、动力传动端的轴系连接、小型动力设备的壳体对接场景中十分常见，不同于常规圆形平法兰，其外缘的齿状凸缘并非装饰结构，每一个凸缘上都预留了安装通孔，相比同外径的圆形法兰，这种结构能在保证连接强度的前提下，大幅削减法兰外缘的多余材料，降低零件整体重量，在对自重有严格要求的小型航空配套管路、轻量化移动设备的液压管路对接场景中，这类结构的应用优势十分突出。

　　从实际使用的功能层面看，该零件的中心通孔为核心的介质或轴件穿设通道，通孔内侧的台阶结构是典型的定位止口设计，安装时可以直接与对接端的外止口配合，无需额外调整同轴度，能有效降低装配环节的找正时间，避免因对接不同轴引发的密封失效、轴系偏磨问题。外缘凸缘上的安装孔为均匀分布设计，孔位的分度精度直接决定连接后的受力均匀性，建模过程中需要优先保证孔位的位置度公差，避免实际装配时出现螺栓无法穿入、个别螺栓受力过载的问题。

　　设计这类零件时，首先要明确核心的安装边界：中心通孔的直径由对接的轴径或管路通径决定，止口的配合公差通常选用H7/h6的间隙配合，既保证装配时的顺畅度，又能控制同轴度误差在允许范围内。凸缘部分的厚度需要根据额定连接载荷计算，若用于压力管路场景，要结合管路的额定工作压力核算法兰盘的抗弯强度，避免受压后法兰变形引发密封面泄漏；若用于传动端的连接，则要核算螺栓孔位的抗剪强度，保证传递扭矩时凸缘部分不会出现断裂变形。齿状凸缘的轮廓设计采用圆弧过渡衔接，避免尖角位置的应力集中，尤其是安装孔周边的位置，要做合理的倒角处理，分散螺栓预紧时的局部压应力，防止长期受载后孔边出现裂纹。

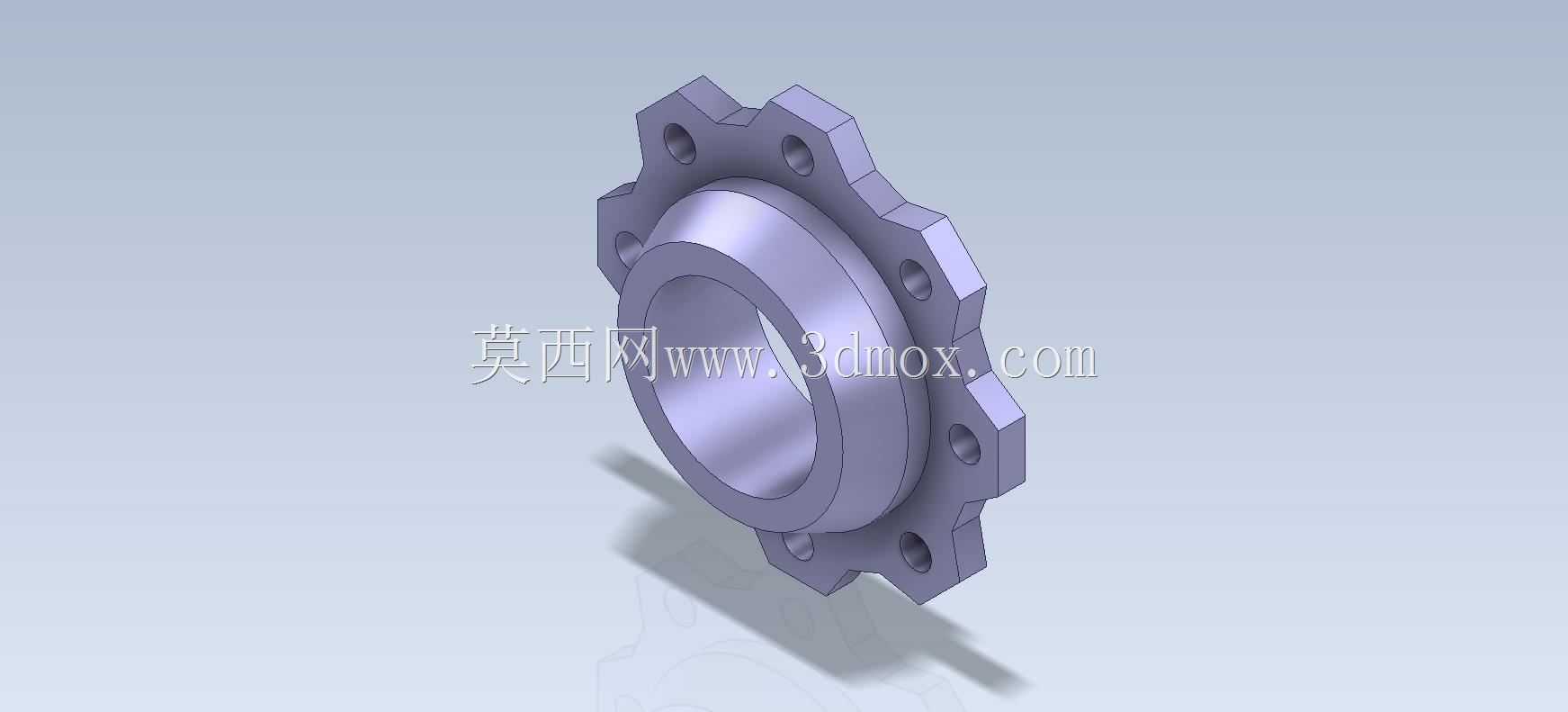

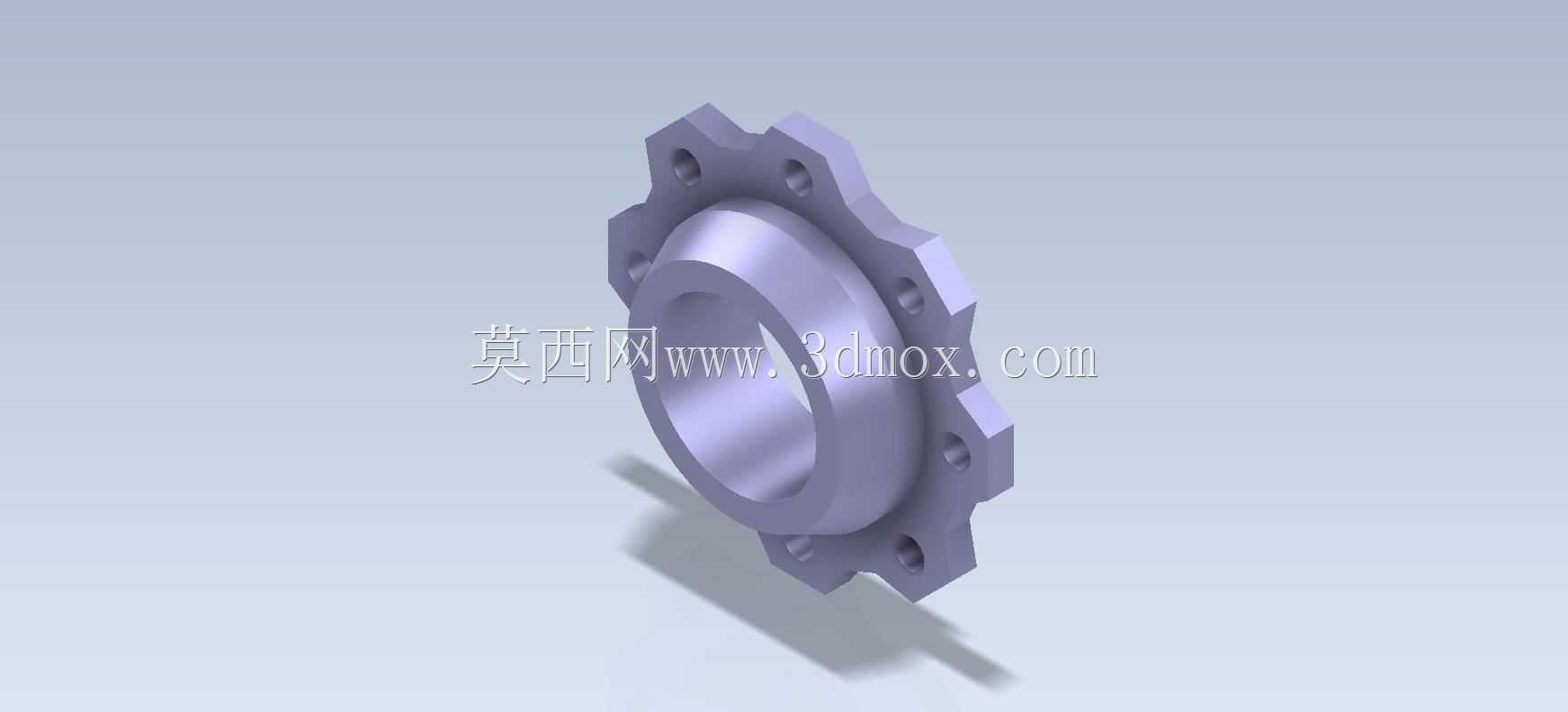

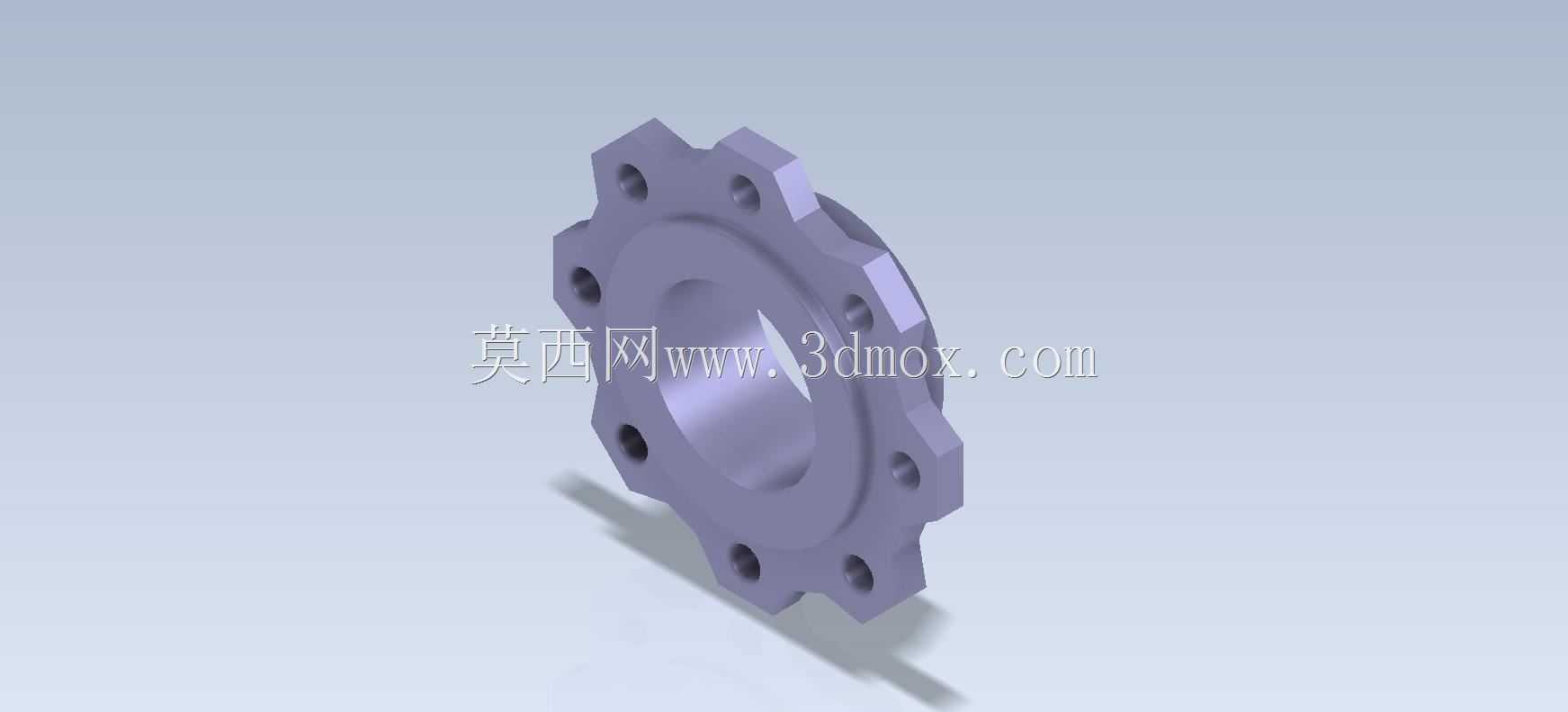

　　实际建模过程中，这类结构的建模逻辑遵循从基础特征到细节特征的顺序：首先绘制中心回转体的截面轮廓，通过旋转特征生成主体的筒状结构与定位止口，之后绘制外缘的单个齿状凸缘轮廓，拉伸生成单个凸缘后通过圆周阵列完成所有凸缘的创建，再对每个凸缘进行打孔、倒角处理，最后对所有锐边做倒钝处理，符合机械加工的工艺要求。需要注意的是，凸缘与中心筒体衔接的位置要设置合理的圆角，不能直接直角相接，否则不仅加工时容易出现应力集中导致的零件开裂，热处理环节也容易在直角位置产生淬火裂纹，大幅降低零件的使用寿命。

　　从安装适配的角度看，这类法兰的安装尺寸需要匹配对接端的安装孔位，凸缘的外轮廓尺寸不能超过安装空间的边界，尤其是在紧凑的设备内部管路布局中，齿状凸缘的外切圆直径要小于周边零部件的最小间隙，避免安装后与其他零件产生运动干涉。零件的密封面设置在中心筒体的端面上，若用于流体管路场景，端面需要预留密封槽的安装位置，建模时要根据选用的密封圈规格确定槽的深度与宽度，保证密封压缩量在合理区间，避免压缩量过大导致密封圈过早老化，或是压缩量不足引发介质泄漏。

　　在日常的三维建模练习中，这类结构非常适合锻炼基础的回转特征、阵列特征、工程特征的综合运用能力，建模过程中需要时刻兼顾加工工艺与装配需求，不能只追求外形的相似，要理解每一个结构尺寸对应的实际功能，比如止口的长度、凸缘的厚度、安装孔的倒角大小，这些尺寸都不是随意设定的，都对应着实际装配、受力、加工的具体要求，只有把这些结构的设计逻辑梳理清楚，才能在后续的实际产品设计中避免出现结构不合理、无法加工、装配困难的问题。
