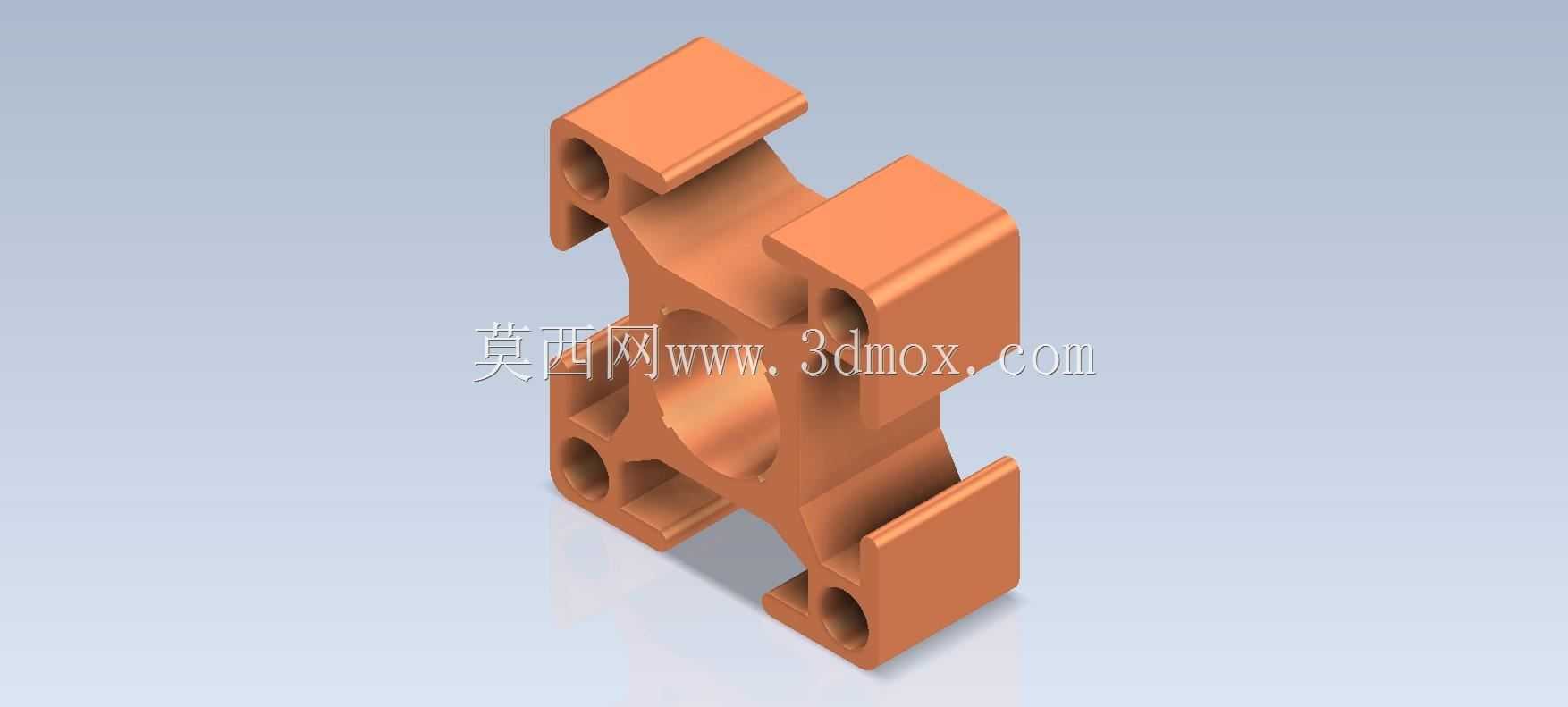

对称式双凸耳带孔机械连接支座结构

　　这类对称式带凸耳的连接支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备的型材衔接部位应用十分广泛，日常做设备改型或者小型功能单元搭建时，经常会用到这类兼具定位与承载作用的衔接零件。从实际使用场景来看，这类零件往往承担着两个垂直方向的构件衔接任务，中间的通孔结构主要用于穿装转轴或者定位销，实现相邻部件的相对转动或者精准对位，四个方向延伸出的凸耳结构上预留的安装孔，则是用于通过螺栓将整个支座固定在安装基准面上，部分场景下也会在凸耳的安装孔内穿装导向轴，实现小行程的直线滑动导向功能。

　　从设计思路层面拆解这个零件的结构，首先采用完全对称的构型，最大的优势是可以降低加工时的装夹次数，一次装夹即可完成同侧两个凸耳的孔位、端面加工，翻转180度后无需重新找正基准就能完成另一侧结构的加工，能有效减少机加工的辅助工时，同时对称结构在受力时可以让载荷均匀分布到四个凸耳上，避免单侧受力导致的应力集中，提升长期交变载荷下的结构疲劳寿命。中间的主通孔在设计时会根据适配的轴径预留合理的配合公差，如果是作为转动副使用，一般会选择H7的间隙配合公差，孔的内壁会预留一定的粗糙度要求，必要时还会设计油槽来存储润滑脂，降低转动时的摩擦磨损；如果是作为定位销孔使用，则会选择更小的过盈或者过渡配合，保证定位精度不出现偏移。

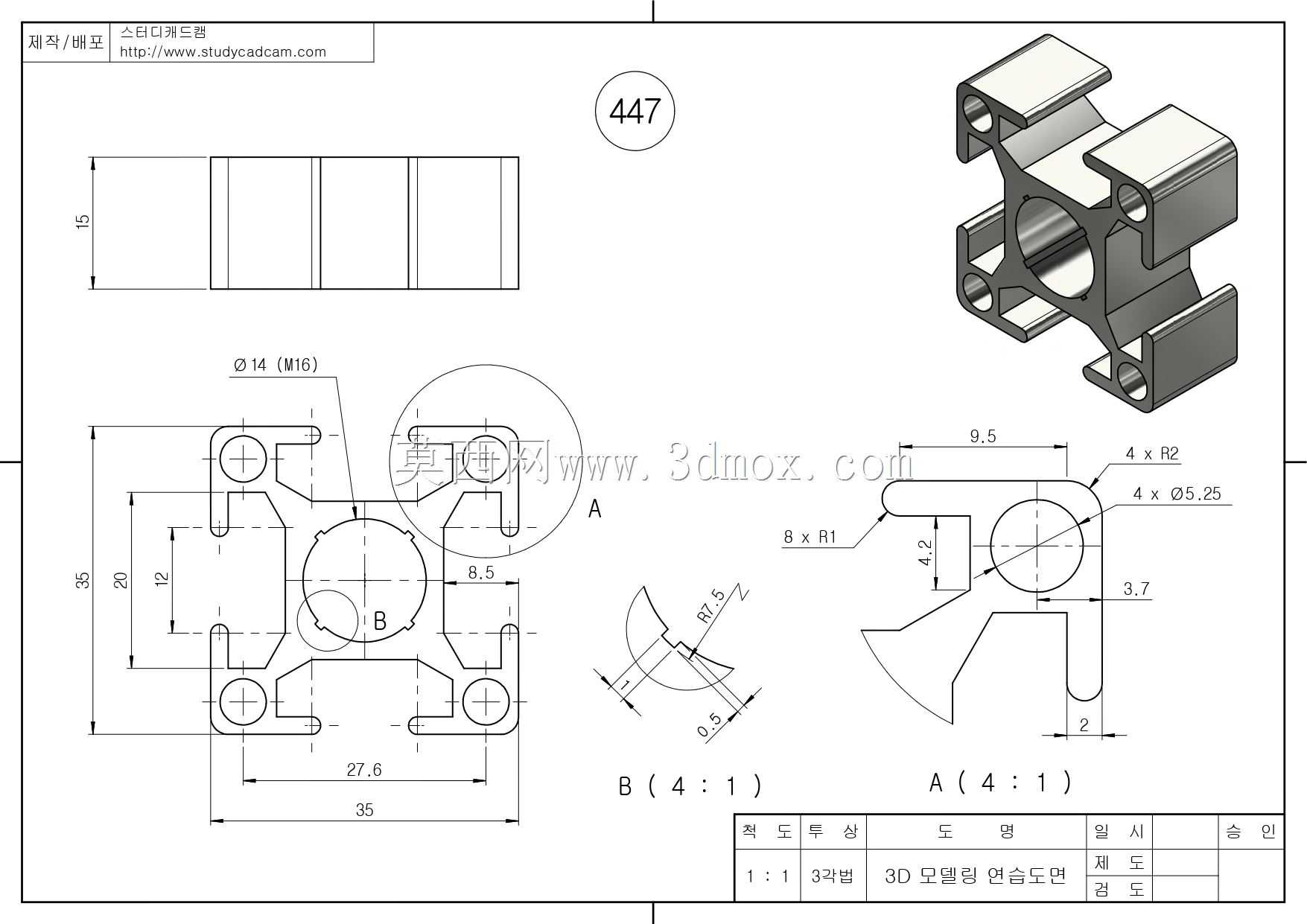

　　再看外形尺寸与安装边界的设计逻辑，四个凸耳的外伸长度是根据安装螺栓的规格来确定的，比如适配M6的内六角螺栓时，凸耳的宽度需要满足螺栓头的沉孔或者平垫的放置空间，孔边到凸耳侧边的距离要满足材料的挤压强度要求，避免螺栓拧紧时出现侧边崩裂的问题。零件的整体高度则是根据衔接部件的避让空间来设定，中间主体部分的壁厚需要根据实际承载的载荷来核算，当承受径向载荷时，主体的环形壁厚要满足抗弯强度要求，避免长期受力出现形变导致孔位错位。凸耳上的安装孔位置度要求会根据安装场景调整，如果是用于高精度定位的工装场景，四个安装孔的位置度公差会控制在0.05mm以内，保证安装后支座的中心孔与基准面的垂直度符合要求；如果是普通的输送线衔接场景，位置度公差可以适当放宽到0.2mm，降低加工成本。

　　实际建模过程中，这类零件的建模逻辑也十分清晰，首先绘制中间主体的旋转截面，通过旋转特征生成中间的带孔基体，之后在四个对称方向分别拉伸生成凸耳结构，再对凸耳与主体的衔接位置做圆角过渡，避免应力集中，最后切除凸耳上的安装孔，对所有锐边做倒角处理，防止安装时划伤操作人员。需要注意的是，凸耳与主体衔接处的圆角半径不能过小，否则在铸造或者注塑成型时容易出现填充不足的缺陷，机加工件的话过小的圆角也会导致加工时应力集中，在受力时出现断裂隐患。另外零件的两个平行安装端面需要保证平面度要求，避免安装后出现翘曲，导致固定螺栓受力不均出现滑牙或者断裂的问题。

　　在不同的应用场景下，这类零件的材质选择也会有区别，普通的输送线衔接场景一般选用工程塑料或者压铸铝合金，重量轻且成本低，有一定的减震效果；如果是用于工装夹具的重载定位场景，则会选用45号钢经过调质处理，表面做发黑防锈处理，提升结构强度与耐磨性能；如果是用于食品加工设备的衔接部位，则会选用304不锈钢材质，满足耐腐蚀、易清洁的卫生要求。不同材质对应的壁厚设计也会有差异，塑料件的壁厚会相对均匀，避免出现缩痕，金属件则可以根据受力情况局部调整壁厚，在非受力区域做减重设计，降低零件整体重量。
