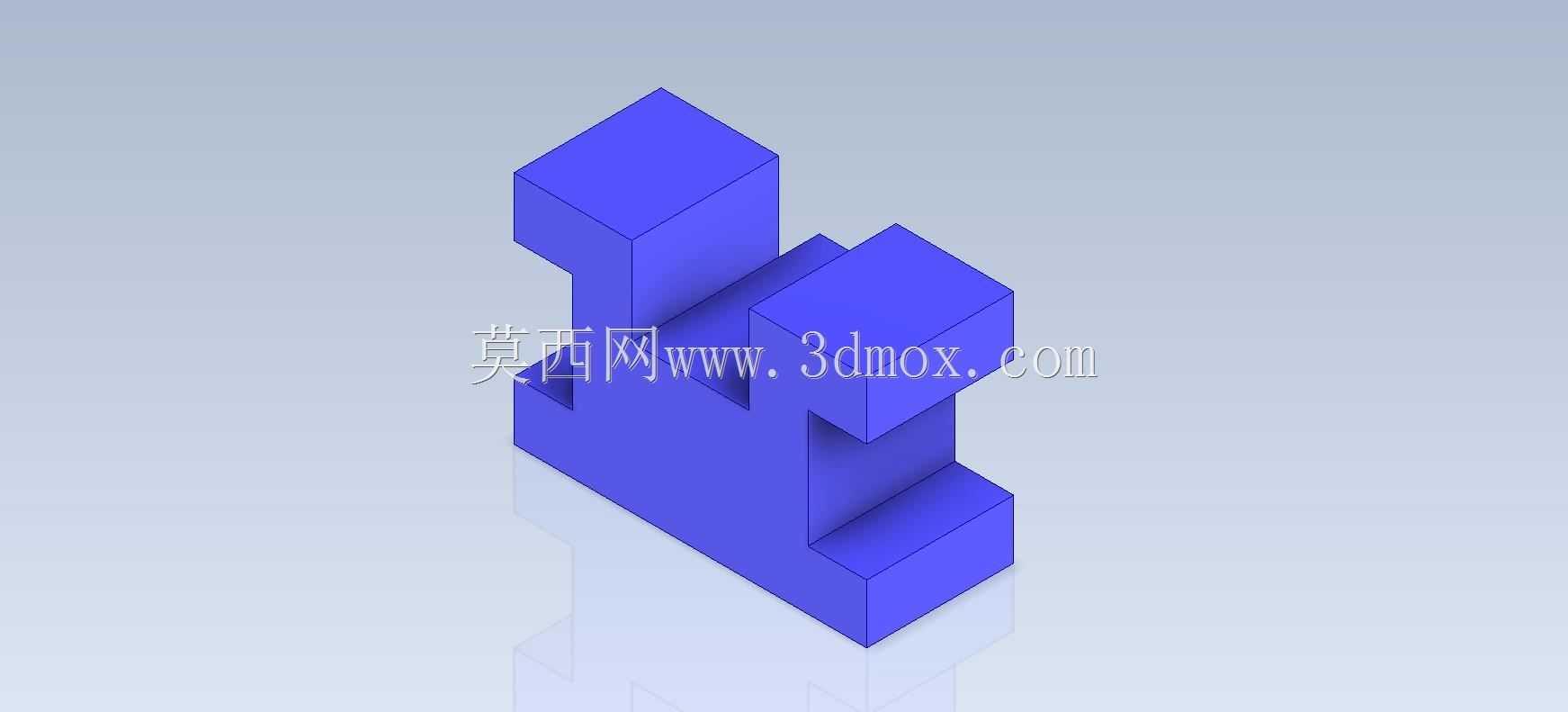

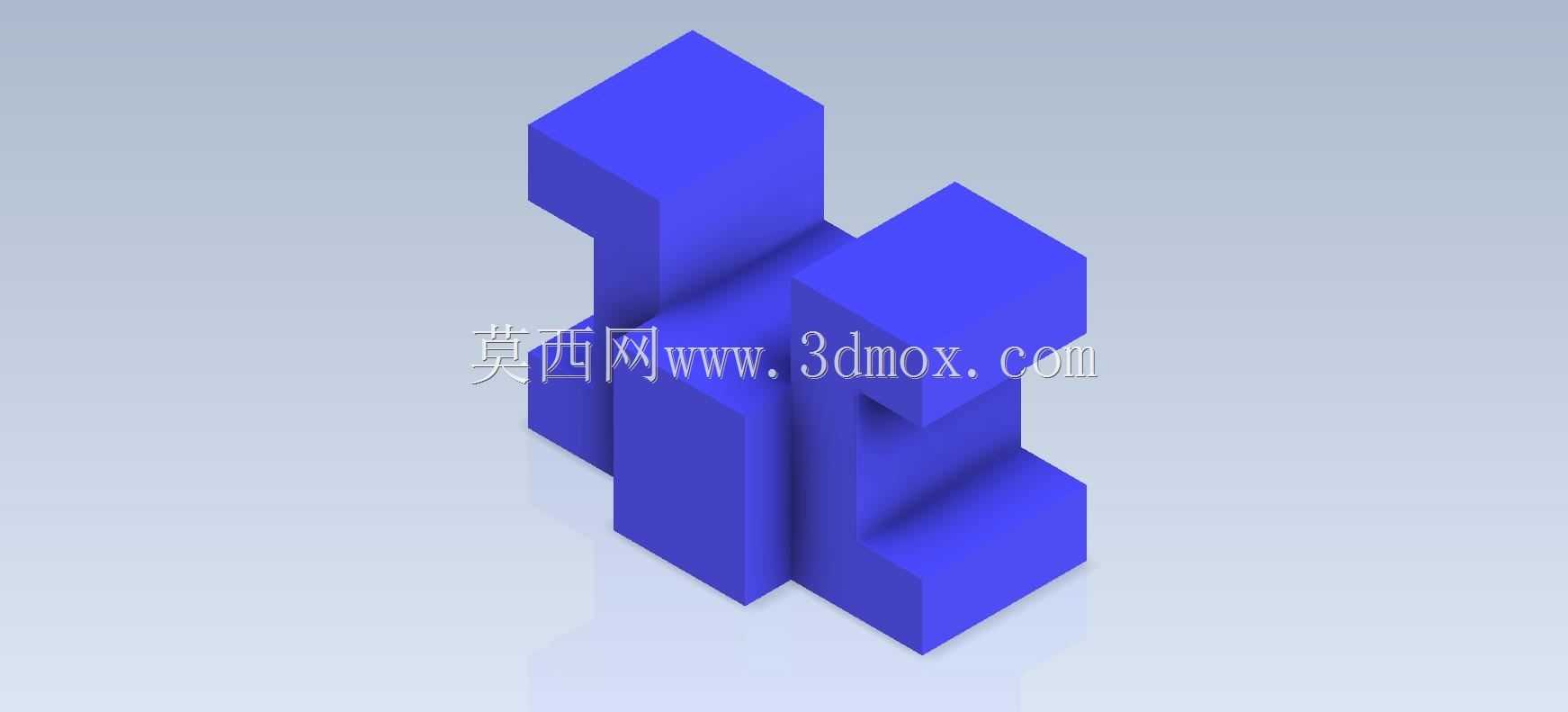

该组合凸块构件属于机械设计基础练习类实体,核心应用场景覆盖三维建模技能实训、空间几何构型思维训练、机械零件结构认知入门等领域,是结构设计从业者入门阶段打磨建模逻辑的典型练习载体,也可作为机械类专业课程中实体建模模块的教学演示构件,帮助初学者建立从二维草图到三维实体的映射思维,理解拉伸、布尔运算等基础建模指令的实际应用逻辑。从实际用途来看,该构件不承担工业设备的实际传动、承载功能,核心作用是通过规整的几何块体组合,训练建模者对空间坐标系的把控能力,掌握等轴测视角下实体特征的定位方法,熟悉不同凸台特征之间的拼接、对齐逻辑,为后续复杂工业零件的建模打下扎实的空间构型基础。从功能特性上看,该构件全部由规则长方体块体组合而成,无曲面、倒角、
螺纹等复杂特征,所有块体的棱边均为直角,相邻块体之间采用共面贴合的拼接方式,不存在悬空、干涉的结构问题,整体结构对称度较高,建模过程中可通过对称约束减少重复绘制步骤,能够有效训练建模者对特征父子关系的梳理能力,避免建模过程中出现特征参考混乱、参数关联失效的问题。设计思路上,该构件遵循从基础到组合的构型逻辑,首先确定整体的基准坐标系,以中心交汇块为核心基体,分别向三个轴向延伸出不同高度、不同截面尺寸的长方体凸台,所有凸台的定位基准均与核心基体的基准面保持关联,确保各块体之间的位置精度;建模过程中可先绘制核心基体的截面草图,通过拉伸指令生成基体,再依次在对应基准面上绘制各凸台的截面轮廓,通过拉伸凸台指令完成各分支块体的生成,

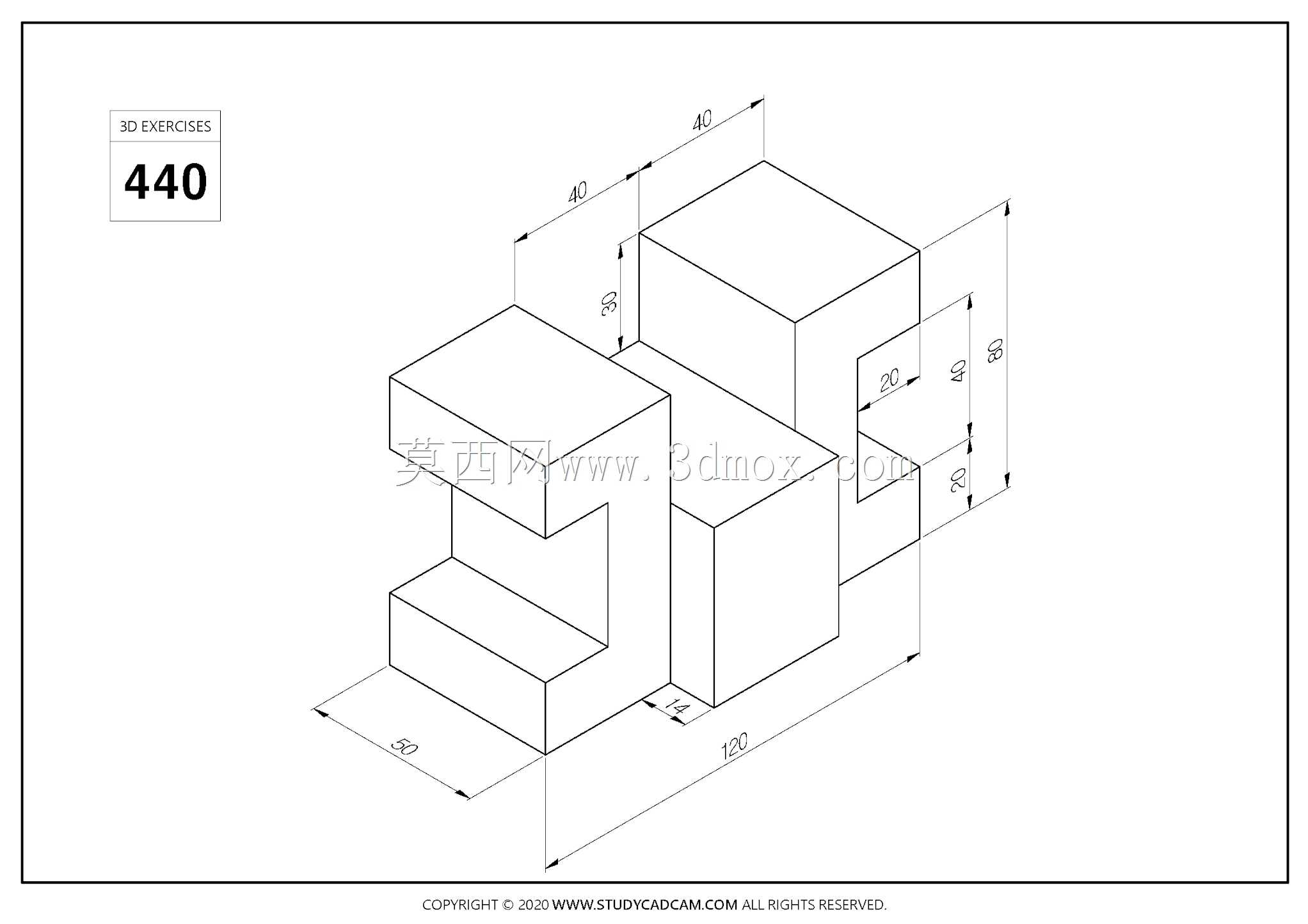

最后通过布尔合并指令将所有块体整合为单一实体,过程中需注意各凸台的拉伸深度匹配,避免出现块体之间错位、间隙过大的问题。外形尺寸与安装边界方面,该构件整体外轮廓在等轴测视角下呈现三向延伸的立体结构,各方向凸块的伸出长度、截面尺寸均为整数值设定,无特殊公差要求,整体最大外轮廓边界可通过各凸台的最外侧棱边确定,若作为教学演示件3D打印制作,无需额外设计安装结构,可直接放置于平面上进行展示,打印过程中无需添加支撑结构,所有直角棱边均可直接成型,能够降低入门学习者的打印实操门槛。在实际建模练习过程中,从业者可通过该构件练习草图约束的合理添加,避免草图出现过定义、欠定义的问题,同时可尝试不同的建模顺序,对比不同特征创建逻辑对建模效率、
后续参数修改便利性的影响,比如先绘制整体外轮廓再进行切除,或是逐块拼接生成实体,两种方式的建模逻辑差异能够帮助学习者更深刻理解实体建模的核心思路。此外,该类基础组合块体的建模练习,也能帮助初学者建立工程化的建模思维,即所有特征的创建都需要有明确的基准参考,特征之间的关联逻辑要清晰,避免出现无参考的随意建模行为,这种思维习惯的养成,对后续进行复杂工业零部件、装配体的建模工作有至关重要的作用,能够大幅减少后续模型修改、参数调整时的报错概率,提升整体建模工作的效率。
- 上一篇:带腰型槽立式安装铰接支座结构设计
- 下一篇:L型带加强筋支撑座结构设计
- 全部评论(0)
- 模板大小: 367.15 KB
- 售价:5金币
- 下载次数: 12
- 系统要求: Rendering,Autodesk Inventor
- 软件分类: 通用机械零部件
