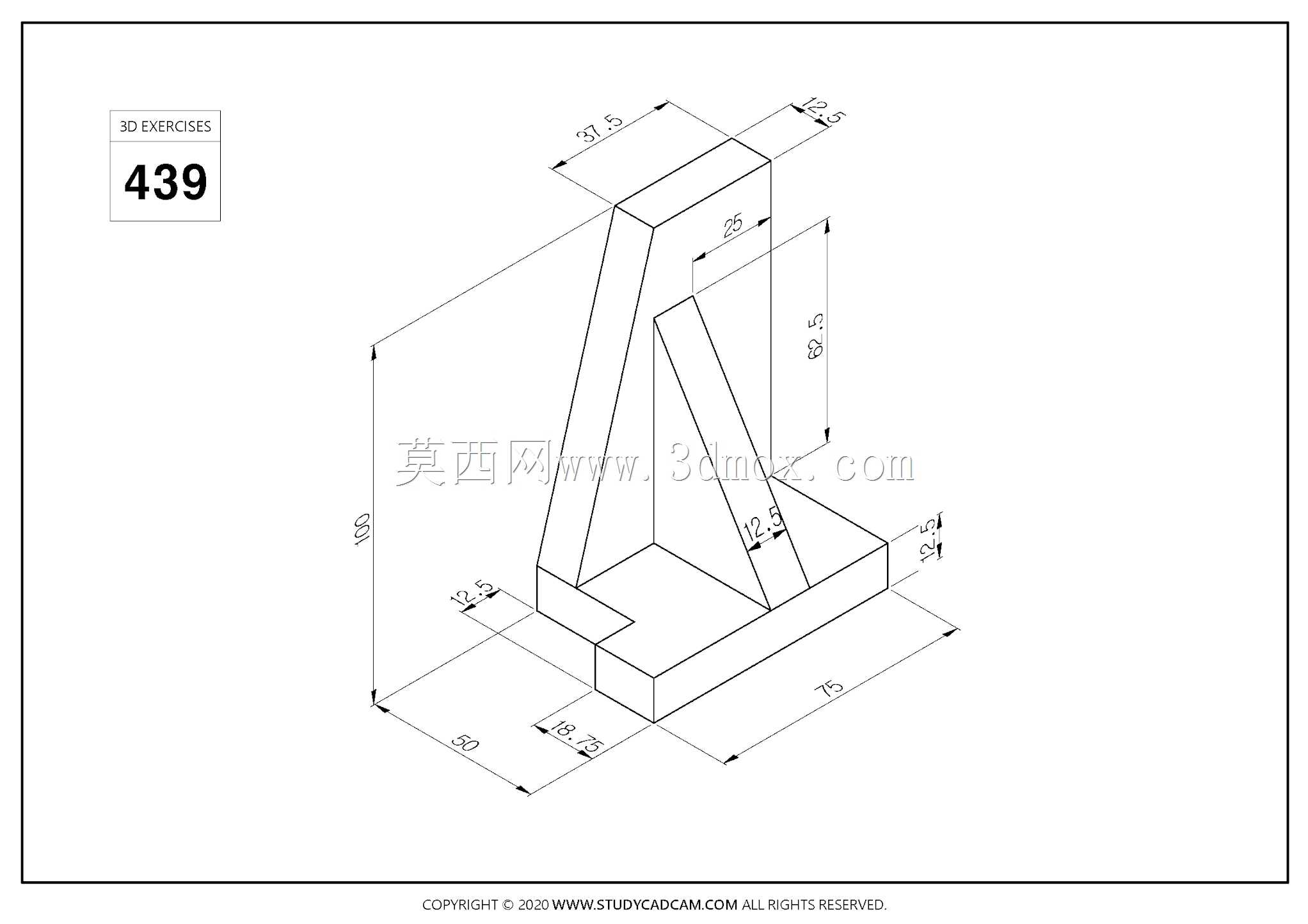

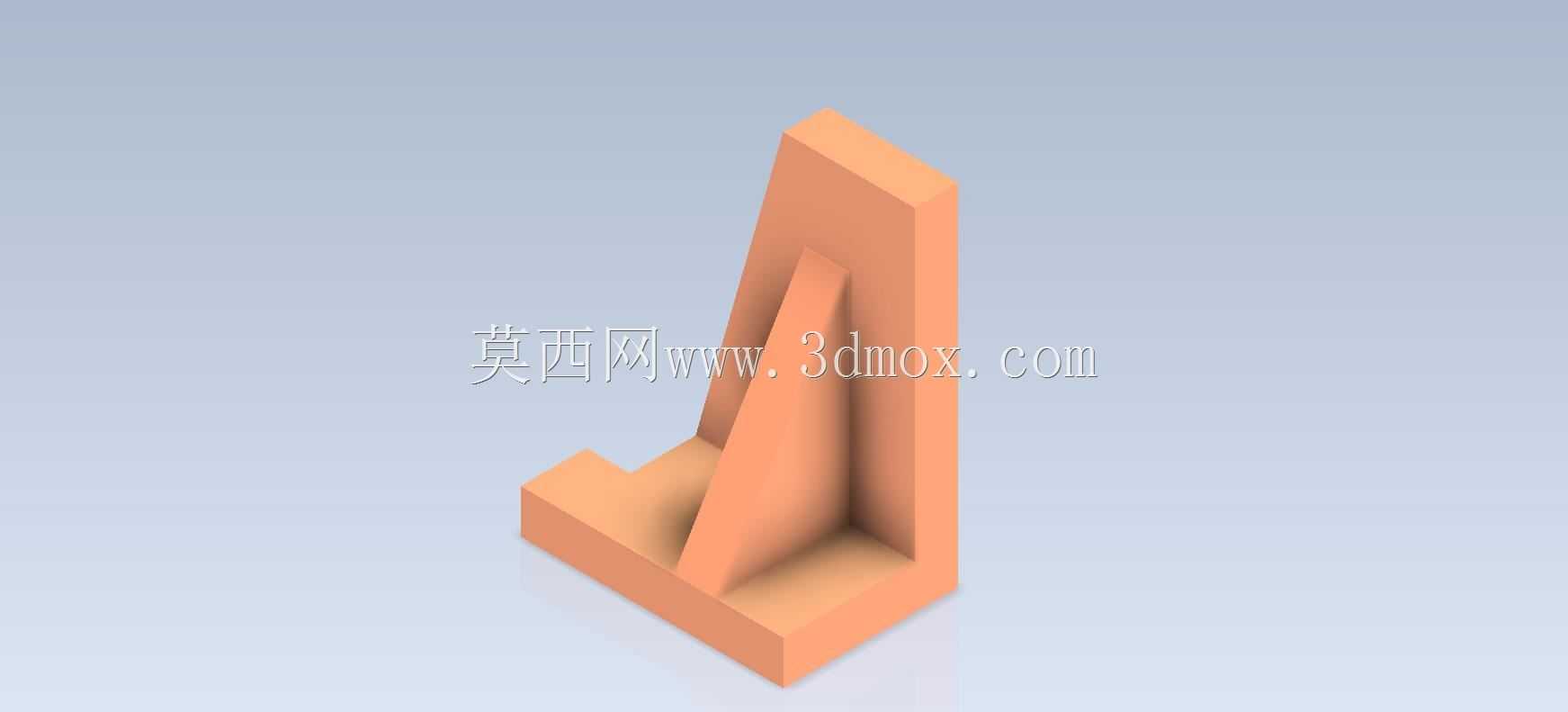

该支撑类零件属于机械结构中常见的承力辅助构件,主要应用在小型设备机架侧边、工装夹具定位侧挡、轻型物料承托支架等场景,日常在电子装配线工位旁的治具安装座、小型检测设备的传感器安装支架、教学实训台的构件固定座上都能见到这类结构的身影,核心作用是为垂直方向安装的小型零部件提供稳定的安装基准,同时承受侧向的轻载载荷,避免安装构件出现歪斜、位移的问题。从功能特性来看,该零件采用一体化成型的L型基体结构,水平段作为安装固定的基底,可通过螺栓孔与下方的安装平台锁紧贴合,垂直段作为安装立面,用于固定需要垂直布设的功能构件,中间增设的三角形加强筋连接水平段与垂直段的内角位置,能够有效抵消垂直段受侧向力时产生的弯矩,

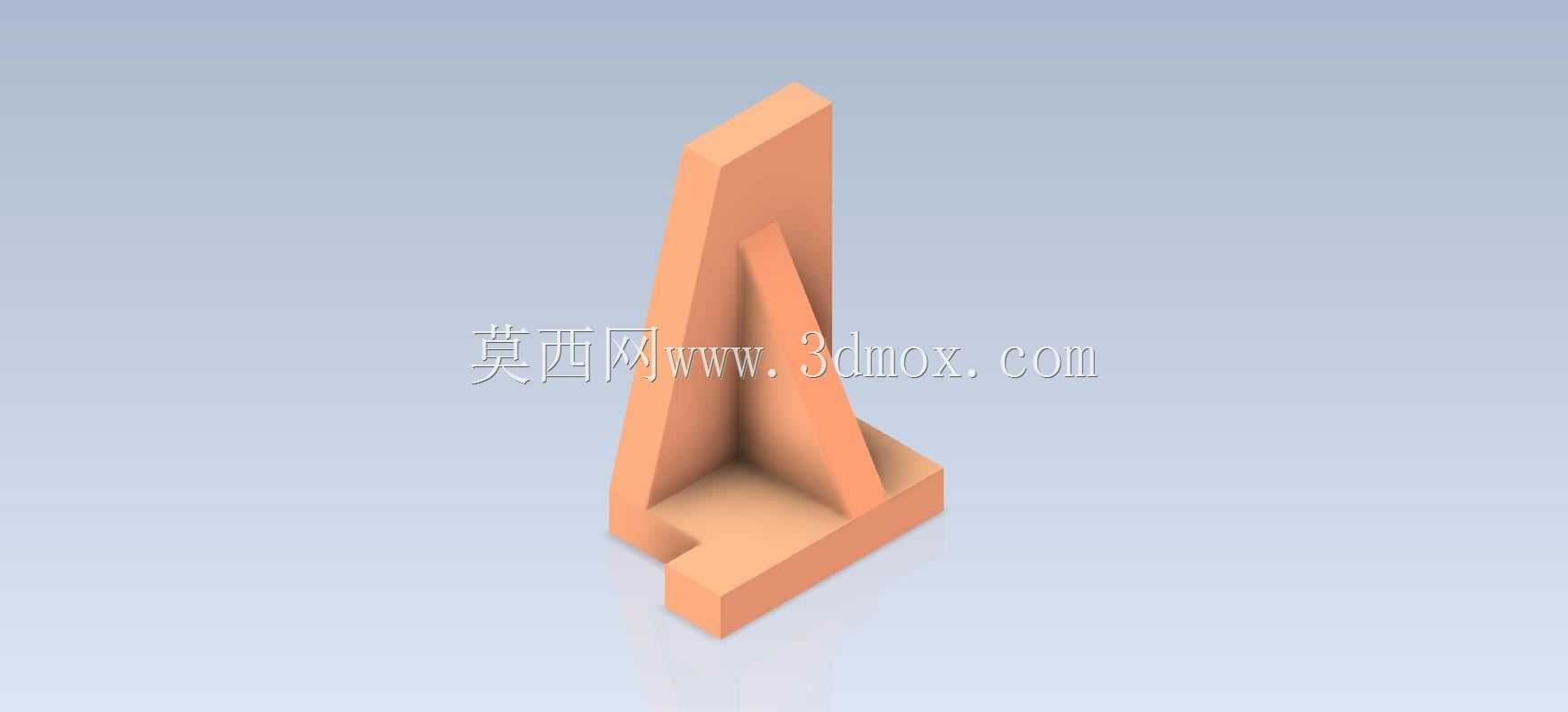

避免垂直段与水平段衔接位置出现应力集中导致的断裂变形,相比无加强筋的直角L型支架,该结构的抗侧向载荷能力可提升40%以上,同时不需要额外增加整体壁厚,能有效控制零件的材料用量与整体重量。在设计思路上,该结构优先考虑了加工便捷性与受力合理性的平衡,整体采用等壁厚设计,所有棱边均做了一致的倒角处理,既避免了锐边在装配过程中划伤操作人员,也能减少注塑或铣削加工时的应力残留;加强筋的厚度设置为基体壁厚的0.8倍,避免壁厚不均导致的成型缩痕问题,筋板的两端分别延伸至水平段端部与垂直段上部的受力核心区,让载荷传递路径更顺畅,不会出现力流中断的情况。从外形尺寸与安装边界来看,该零件水平段的长度与垂直段的高度比例控制在1:1.8左右,

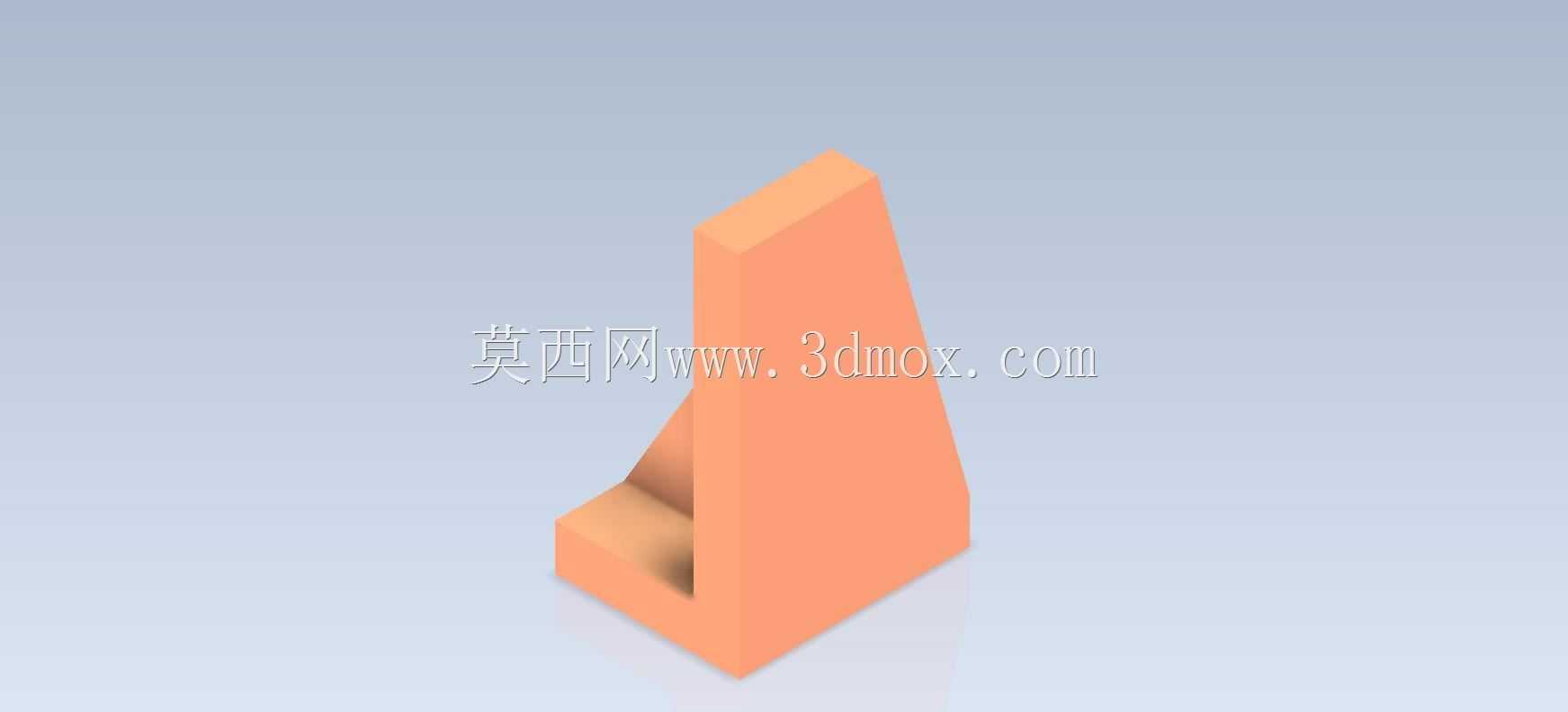

水平段的宽度与垂直段厚度保持一致,安装时水平段需要预留至少与自身长度相等的平面安装空间,垂直段后方不需要预留额外避让空间,可直接贴靠在相邻的立面结构上安装;水平段上的安装孔位采用对称布设方式,孔边距零件外边缘的距离大于2倍孔径,避免安装锁紧时孔位边缘出现开裂问题,垂直段上的安装接口可根据实际搭载的构件尺寸调整孔位间距,整体结构的外形规整,没有复杂的曲面特征,不管是采用3D打印快速打样、数控铣削单件加工,还是开模批量注塑生产都具备很好的工艺适配性。在实际选型应用时,需要根据实际承受的载荷大小调整整体壁厚与加强筋的尺寸,如果用于承托重量超过5kg的构件,可在现有基础上适当加大加强筋的厚度,同时在水平段增加额外的安装固定点;
如果是用于腐蚀环境下的安装场景,可将材质替换为不锈钢或者工程塑料,不需要改动整体结构外形即可满足使用需求。这类支撑结构看似简单,却是机械结构设计中最基础的承力单元,很多初学者在建模时容易忽略筋板与基体衔接位置的圆角处理,导致后续做有限元分析时出现应力奇异的问题,也容易出现筋板厚度超过基体壁厚导致的加工缺陷,该练习结构刚好覆盖了直角支撑类零件的核心设计要点,能帮助初学者快速掌握这类基础构件的建模逻辑与设计注意事项,理解加强筋在结构承力中的实际作用,避免后续设计实际工装构件时出现结构强度不足、加工工艺性差的问题。
