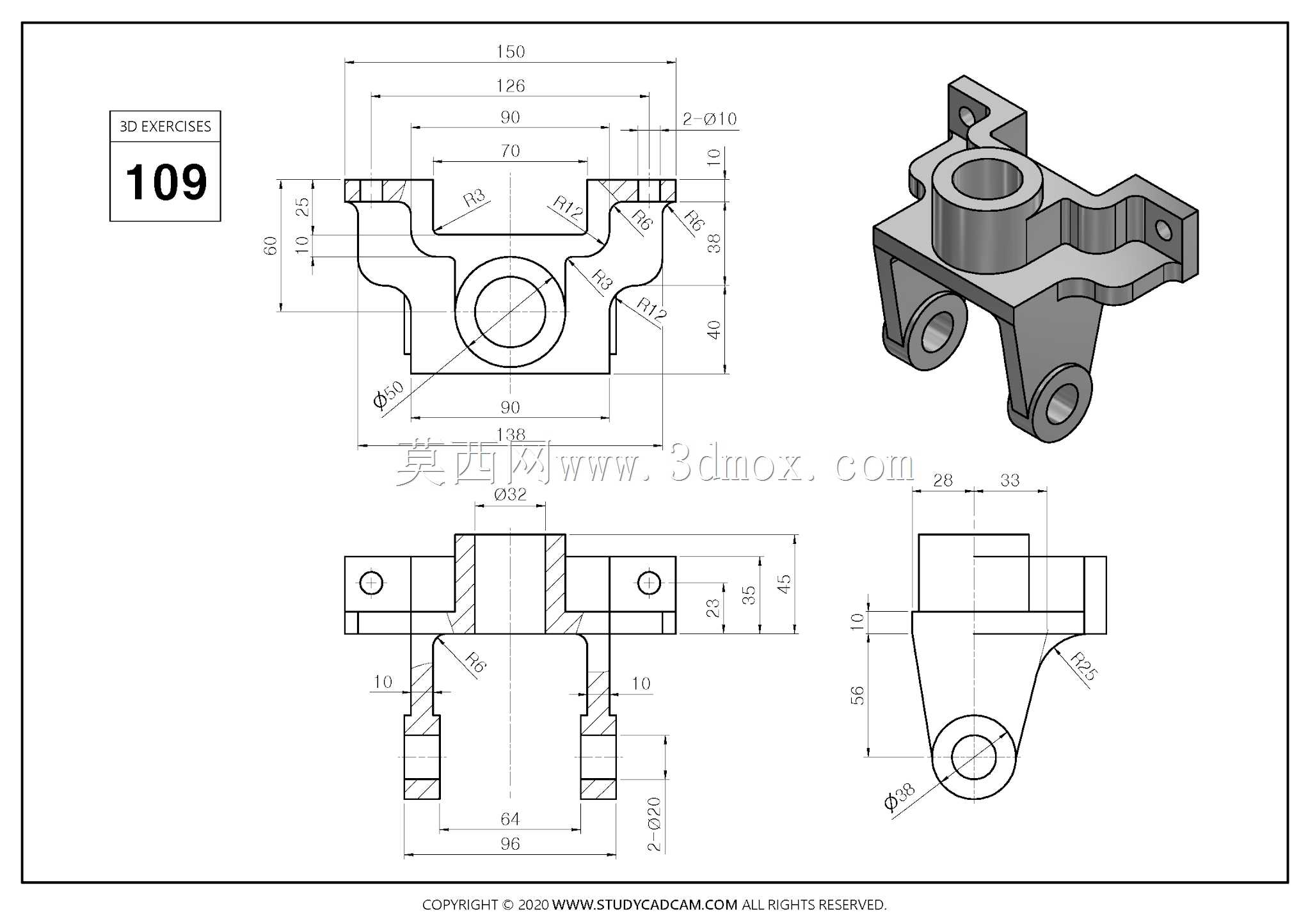

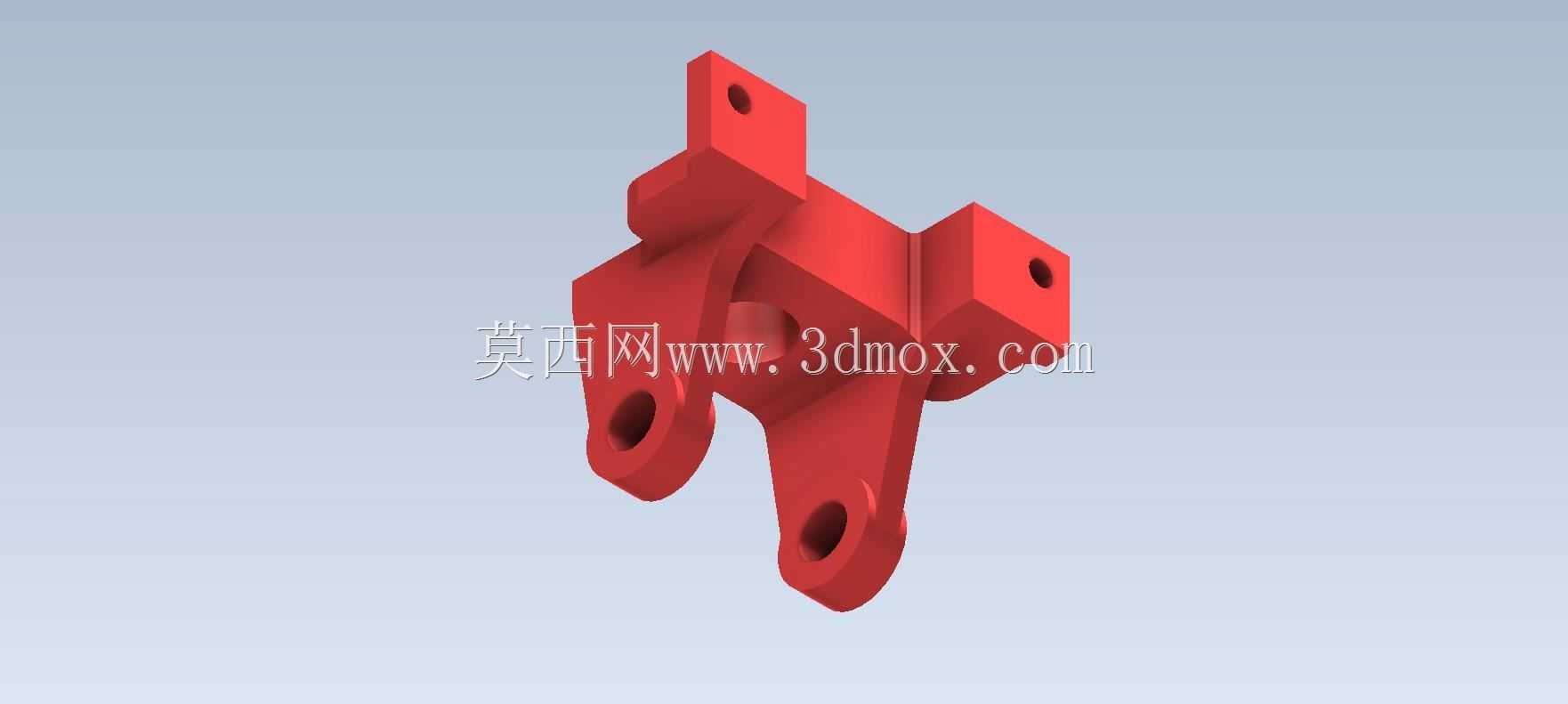

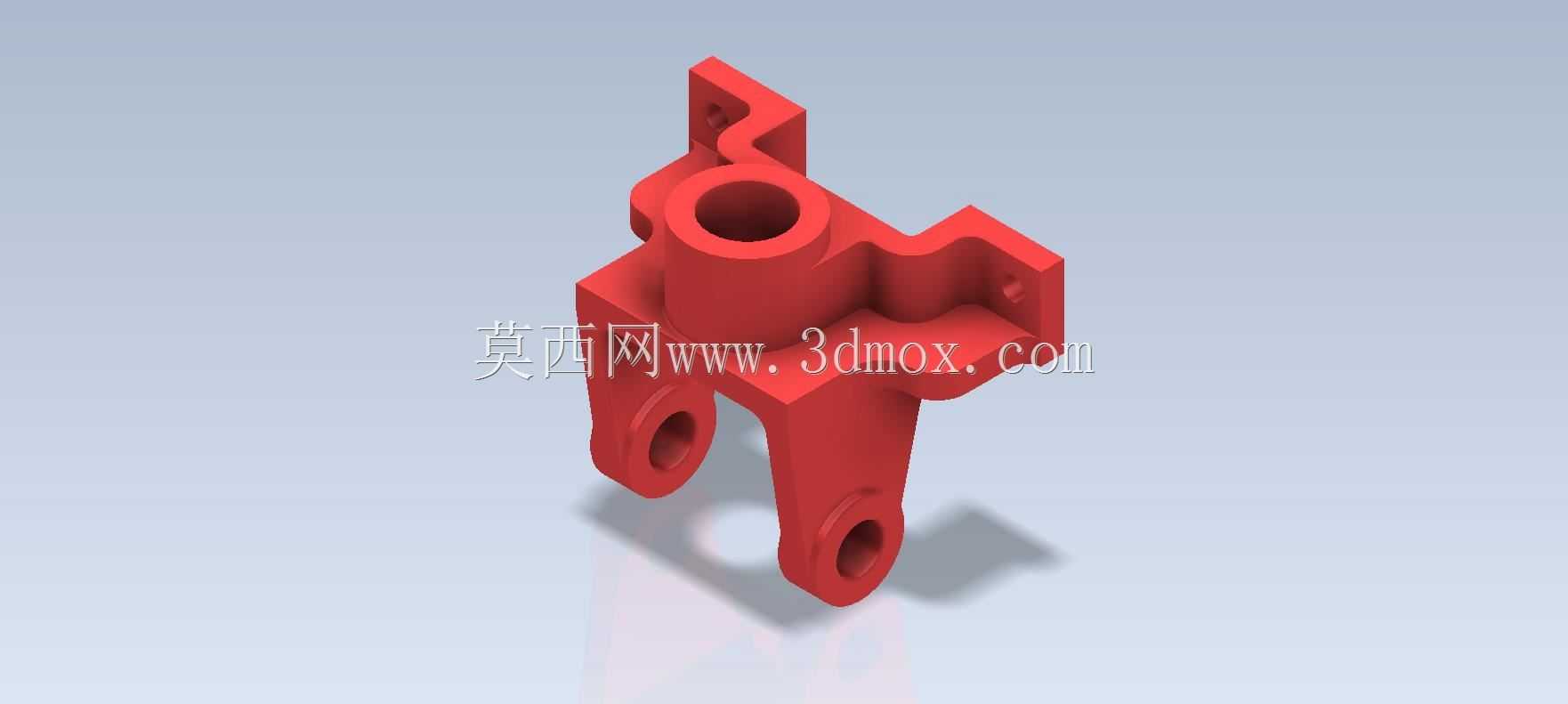

在中小功率传动系统的锥齿轮副布局中,这类支撑连接构件往往承担着定位、支撑、多部件衔接的复合作用,常见于小型动力输出单元、台式传动试验台、教学用拆装实训台架这类对安装空间有严格限制的场景。从结构上看,构件主体采用一体化铸造成型后机加工的工艺路线,主体竖直段设置的大直径通孔是核心的轴系安装位,用于穿装锥齿轮的支撑轴,孔内壁预留的加工余量可满足后续镗削达到IT7级精度要求,保证轴系转动时的同轴度,避免锥齿轮啮合出现偏载、打齿的问题。
构件上部延伸出的两个带安装孔的支耳,分别对应两个不同方向的相邻部件安装位,其中一个支耳的弯折结构是为了避让锥齿轮啮合时的齿顶圆运动轨迹,避免运转过程中出现运动干涉,这类异形弯折结构在建模时需要先完成锥齿轮副的啮合运动包络计算,再反向切除支耳的多余材料,在保证结构强度的前提下尽可能压缩整体占用空间。下部两个对称分布的带孔支脚是构件的主安装定位面,两个支脚的安装孔中心距严格匹配配套台架的安装孔位,支脚底面设计为平面,安装时可通过配磨或者加装调整垫片的方式,调整整个构件的安装高度,进而调整锥齿轮副的啮合侧隙,保证传动平稳性。
从设计思路上看,这类构件优先保证轴系安装孔的位置精度,所有安装孔的轴线平行度、垂直度公差都控制在0.02mm以内,避免轴系安装后出现歪斜。主体壁厚采用均匀化设计,壁厚差控制在2mm以内,避免铸造过程中出现缩孔、缩松等缺陷,同时在支耳与主体的衔接位置设置了过渡圆角,降低应力集中系数,在承受传动过程中的交变载荷时,不会出现应力断裂的问题。构件上的多个安装孔都设计了沉头位,用于容纳螺栓头部,避免螺栓突出安装面干涉其他部件的运动。
在实际应用场景中,这类构件不需要承受过大的冲击载荷,多用于中小功率的传动系统,比如小型内燃机的辅助传动单元、教学用CAD/CAM实训拆装模型、小型自动化设备的动力传输工位,安装时需要先将锥齿轮轴穿入主体中心孔,装配轴承与端盖后,再通过下部支脚将整个构件固定在台架基准面上,之后调整上部支耳连接的相邻部件位置,保证整个传动链的同轴度。建模过程中需要重点关注各个安装孔的位置尺寸关联,尤其是中心孔与下部支脚安装孔的位置度,以及上部支耳安装孔与中心孔的相对位置,避免出现装配时孔位错位的问题,同时要提前预留出紧固件的操作空间,保证装配时扳手可以顺利到达螺栓位置完成锁紧操作。
