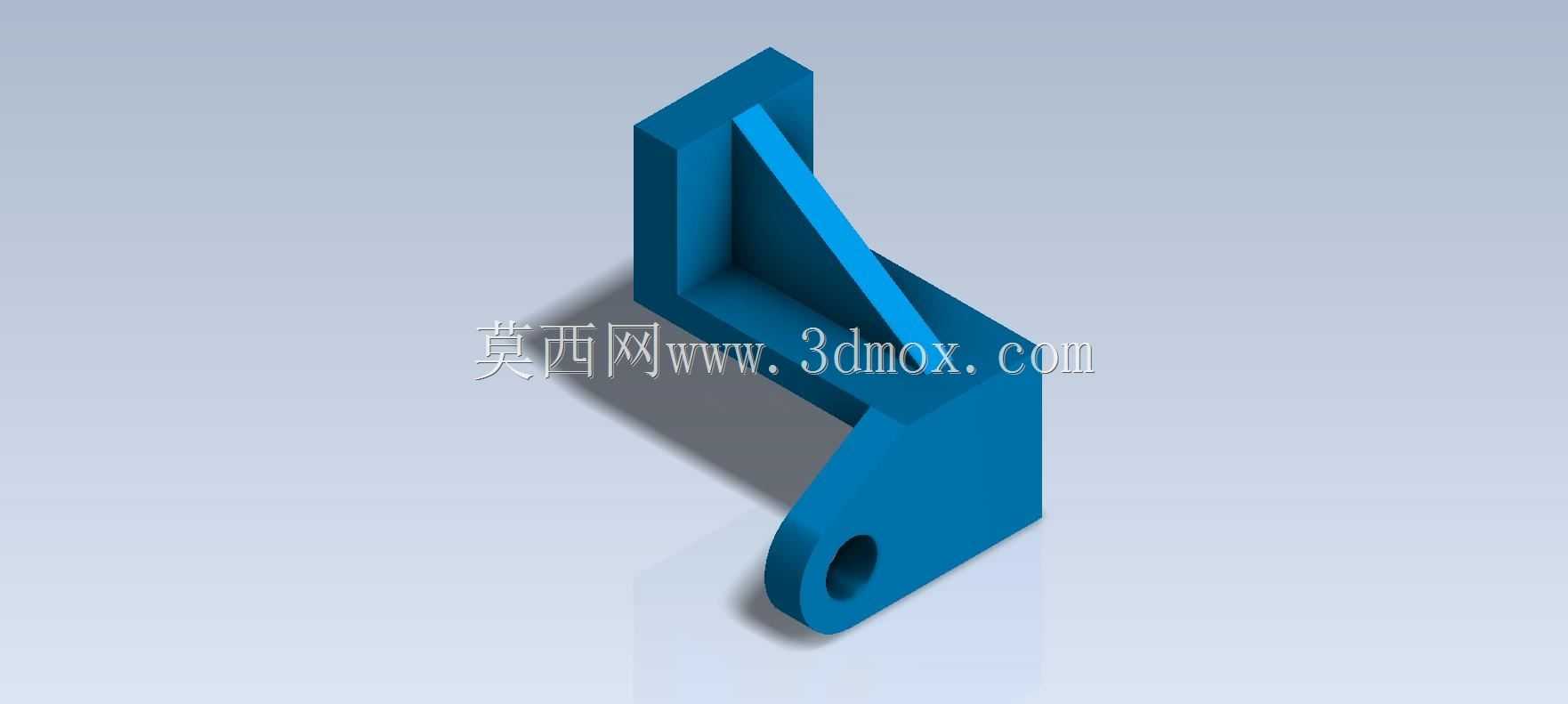

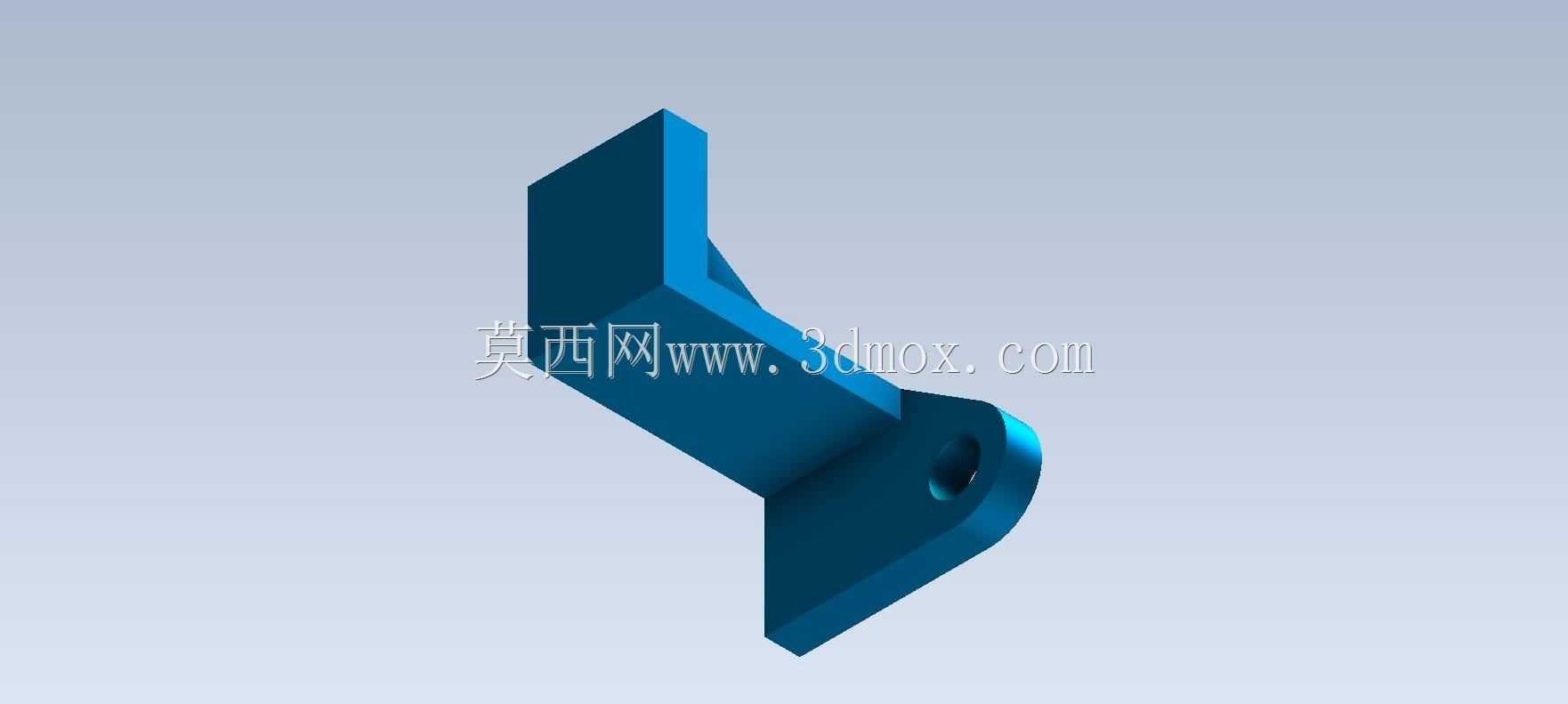

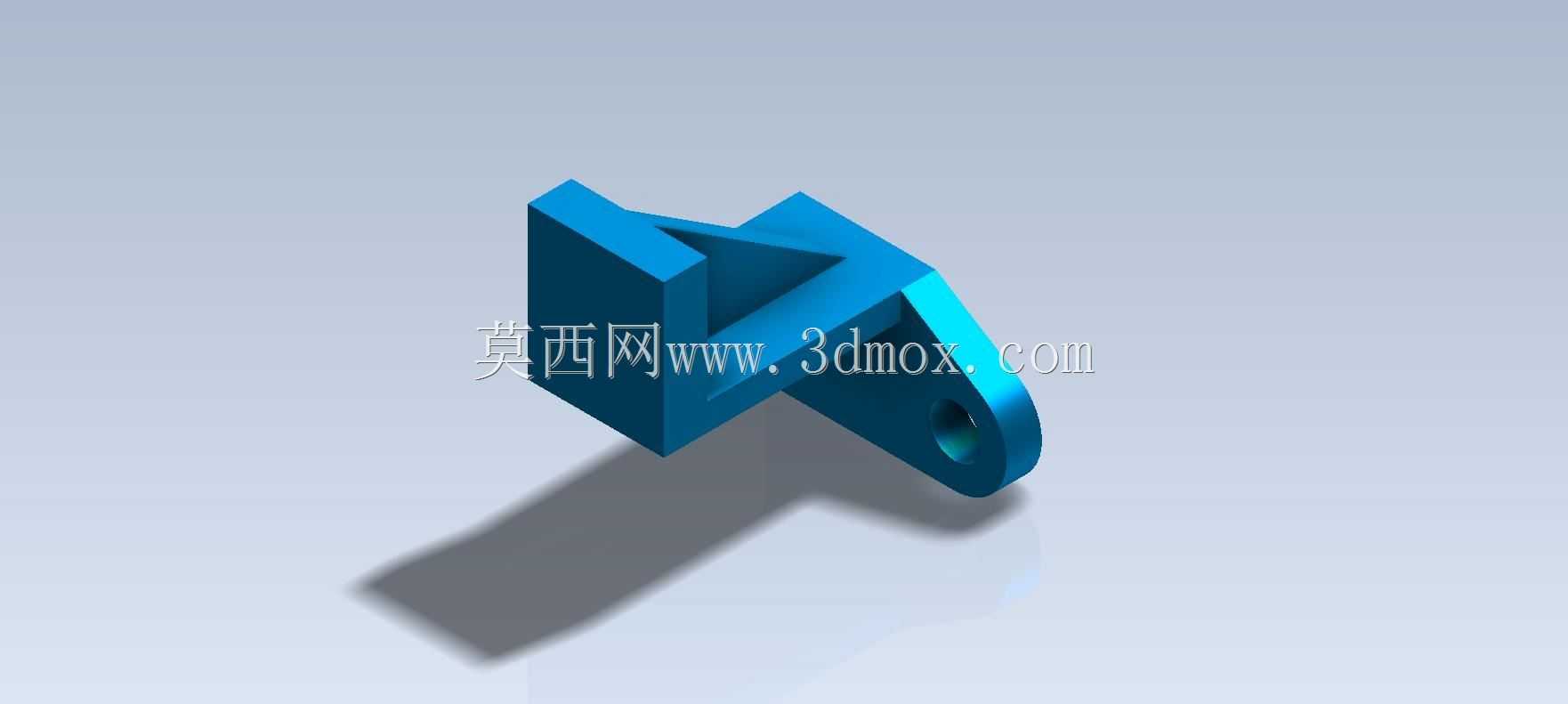

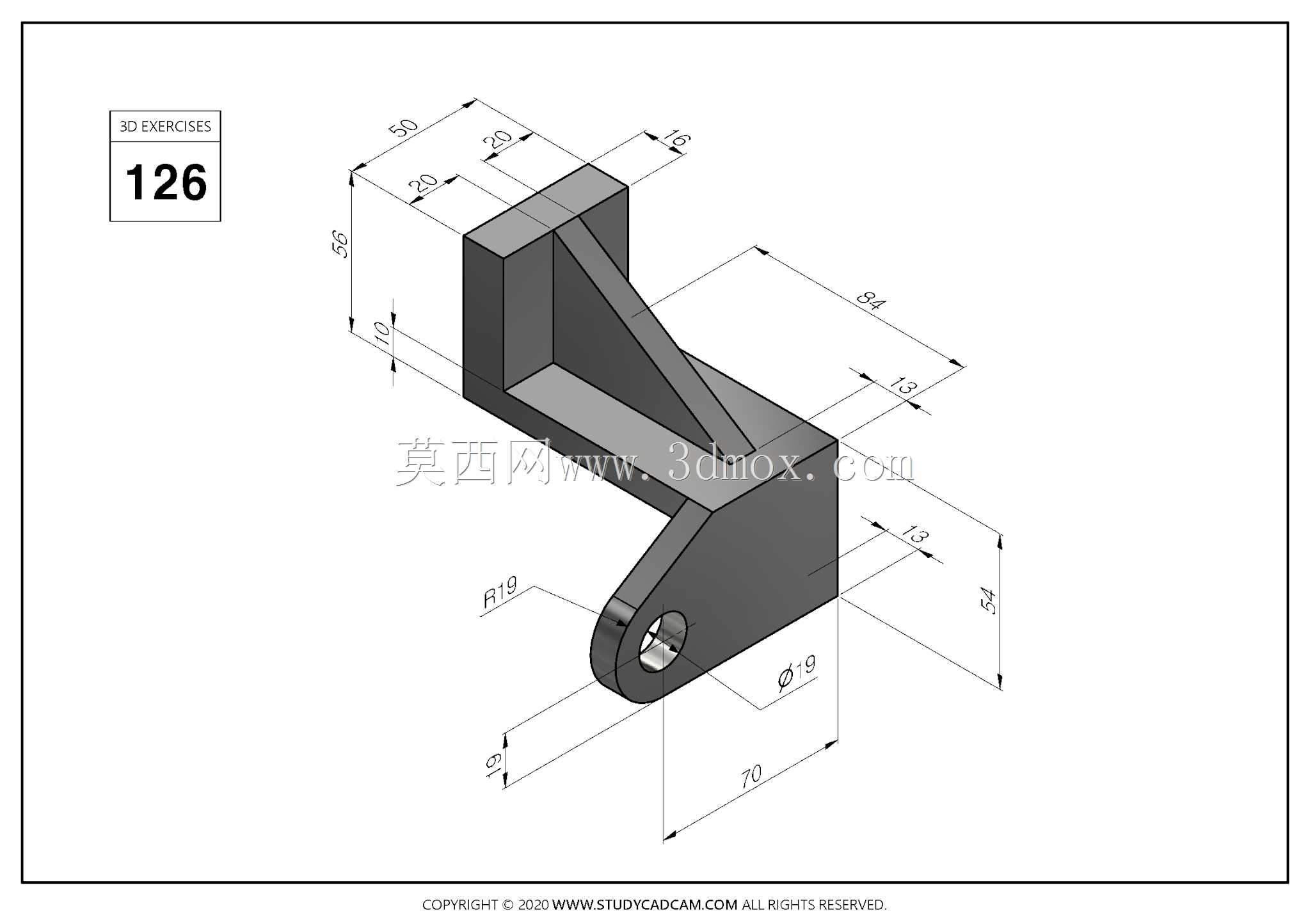

带加强筋的L型铰接连接支座结构

　　这类带加强筋的L型铰接支座，在轻工输送线侧边挡料机构、小型工装夹具的翻转定位模块、非标自动化设备的活动支撑端应用十分普遍，属于典型的小载荷铰接连接构件。从结构功能来看，构件的竖直段主要承担与固定安装基面的贴合锁紧，水平延伸段则通过端部的铰接孔与活动杆件形成转动副，斜向布置的加强筋直接衔接竖直安装面与水平悬臂段，在不额外增加整体壁厚的前提下，大幅提升悬臂段的抗弯折能力，避免长期受交变载荷时出现根部断裂的问题。

　　设计这类构件时，首先要明确安装边界的约束条件：竖直安装面需要预留足够的螺栓排布空间，通常会根据载荷等级匹配对应规格的内六角螺栓安装孔，安装面的平面度需要控制在合理公差范围内，保证与基座贴合时不会出现间隙导致受力不均；水平段的铰接孔是核心功能尺寸，孔的同轴度、内壁粗糙度直接影响铰接销轴的转动顺畅度与磨损速率，设计时需要根据配套销轴的公差带选择合适的配合精度，一般小载荷场景下选用间隙配合即可满足转动需求，若存在频繁往复摆动的工况，则需要在孔位预留衬套安装空间，通过耐磨衬套降低基体的磨损速率，延长构件整体使用寿命。

　　从外形尺寸的匹配逻辑来看，悬臂段的长度直接决定了加强筋的布置高度与厚度，当悬臂长度较短、载荷较小时，加强筋的厚度可以取基体壁厚的0.7-0.9倍，筋的两端与竖直面、水平面衔接处必须做圆角过渡，避免应力集中导致的开裂问题；铰接孔的中心到竖直安装面的距离需要匹配配套活动杆件的转动半径，防止杆件摆动过程中与安装基面发生运动干涉。构件的整体壁厚设计需要兼顾结构强度与成型工艺性，如果采用金属切削加工，壁厚可以根据载荷计算结果灵活调整，如果采用注塑或者铸造成型，则需要保证整体壁厚尽可能均匀，避免出现缩孔、凹陷等成型缺陷。

　　实际应用场景中，这类支座往往成对使用，分别布置在活动构件的两端，形成稳定的转动支撑结构，比如小型料斗的翻转支撑、检测工位的挡料板铰接座、设备检修门的转动支座等场景都能看到这类结构的身影。设计建模过程中，需要优先保证铰接孔的轴线与竖直安装面的平行度公差，否则会出现销轴安装卡滞、转动阻力过大的问题；加强筋的布置方向需要与主要受力方向保持一致，才能最大化发挥筋位的结构增强作用，若筋位方向与受力方向存在偏角，不仅无法提升结构强度，反而可能在筋位与基体的衔接处产生额外的应力集中点。

　　在安装边界的校核上，除了安装面的螺栓孔位置尺寸，还要预留足够的扳手操作空间，保证安装时螺栓能够顺利锁紧；铰接孔的端部需要根据销轴的固定形式做对应结构设计，比如采用卡簧固定销轴时，需要在孔端加工卡簧槽，采用螺栓锁紧销轴时，则需要在孔的一侧加工避让平面或者螺纹孔。这类构件虽然结构简单，但是在非标设备设计中属于高频使用的基础零件，建模时需要将安装孔、铰接孔、加强筋的参数做可变量配置，方便后续不同载荷、不同安装空间场景下的参数化调用，减少重复建模的工作量。
