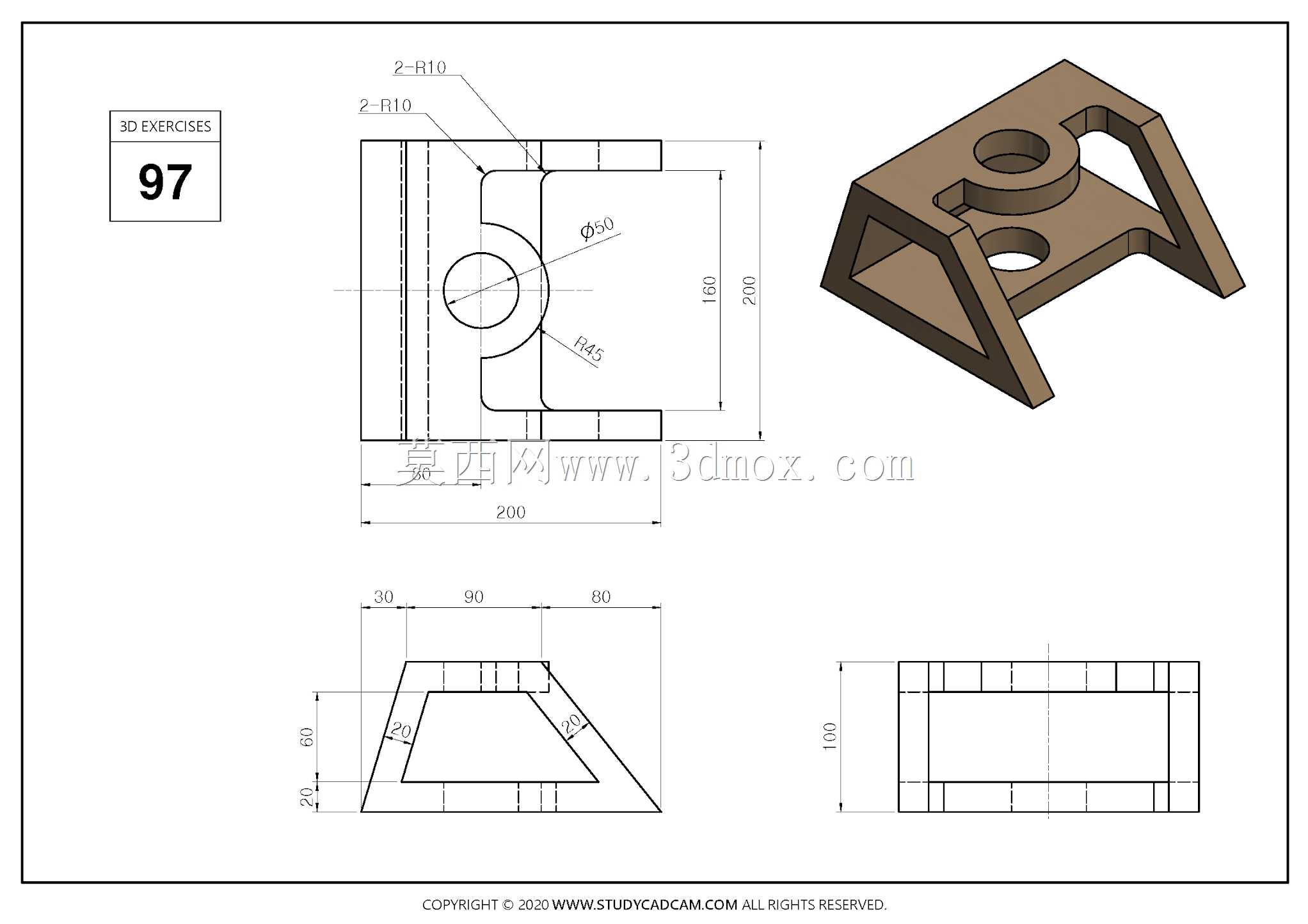

斜支脚带孔支架类机械练习构件

　　这类带斜向支撑脚的带孔支架构件，在轻工自动化输送线的侧边定位模组、小型工装夹具的承托模块里十分常见，日常做三维建模练习时，这类构件能很好地训练拉伸、切除、筋特征、拔模斜度的综合运用能力，很多刚接触三维建模的从业者，都会从这类兼具规则特征与少量异形支撑结构的零件入手，夯实基础建模逻辑。从实际应用场景来看，这类构件通常作为小型承托支架使用，上方的同轴阶梯孔用来穿装定位销轴或者紧固螺栓，中部的通孔可以用来穿装传感器走线、或者作为减重孔降低整体自重，两侧的斜向支撑脚是整个结构的受力核心，直接和安装基面接触，把上方承载的载荷分散传递到安装底板上，避免直上直下的支撑结构在受侧向力时出现应力集中断裂的问题。做这类零件的结构设计时，

　　首先要确定上方安装孔的同轴度公差，因为这个孔是整个零件的装配基准，后续要和销轴、轴套类零件配合，如果同轴度超差，装配时会出现卡滞、销轴偏磨的问题，直接影响整套机构的运行精度。斜支撑的倾斜角度不能随意设定，要结合实际安装空间的边界来调整，通常倾斜角度在30度到45度之间，这个角度区间既能保证支撑结构的抗弯强度，又不会让支撑脚外扩过多占用额外的安装空间，设计时还要注意支撑脚和主体连接位置的圆角过渡，圆角半径不能小于壁厚的1/3，不然注塑或者铣削加工时，这个位置容易出现应力集中，长期受交变载荷的话会从转角位置开裂。从安装边界来看，这类零件的底部支撑脚端面要保证平面度公差，不然安装锁紧后零件会出现翘曲，上方的孔位会随之偏移，影响装配精度；

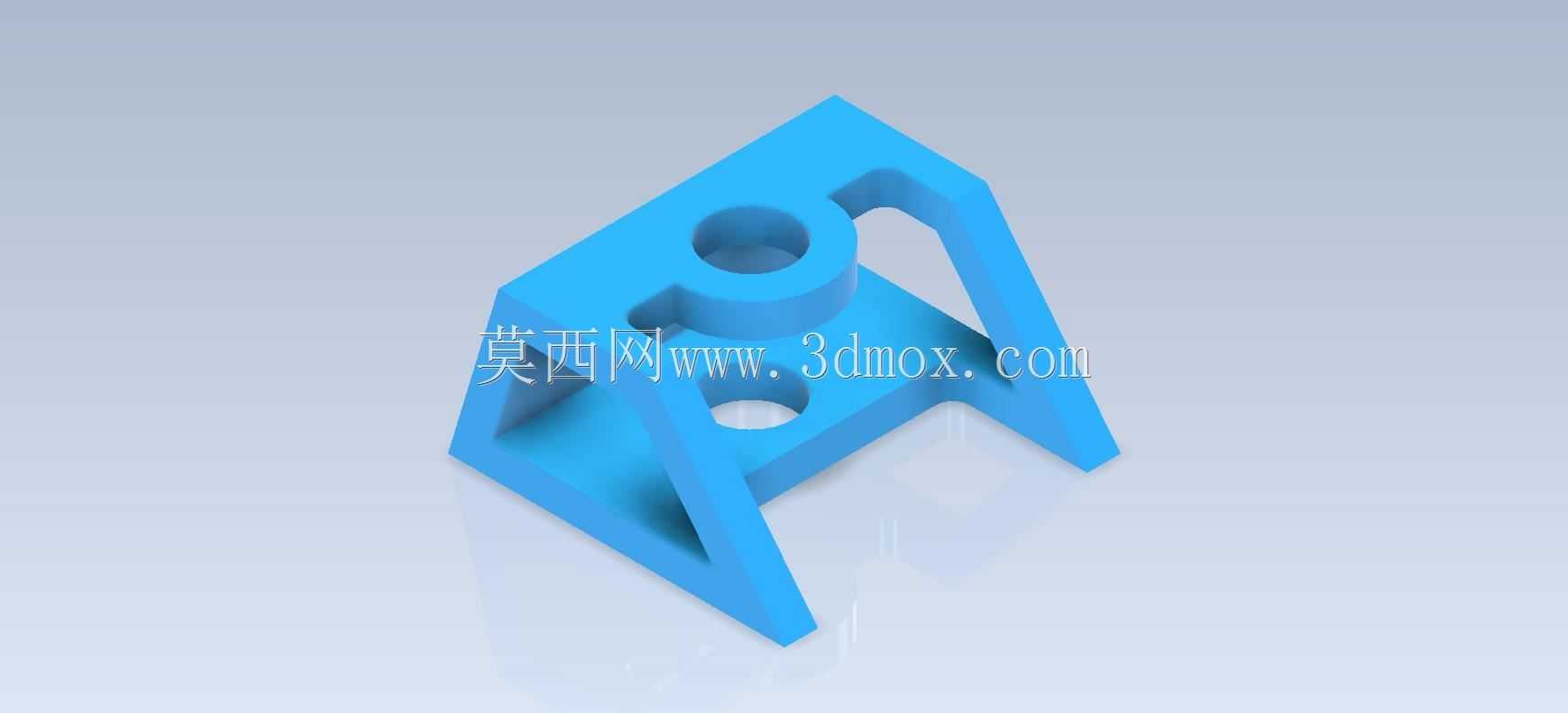

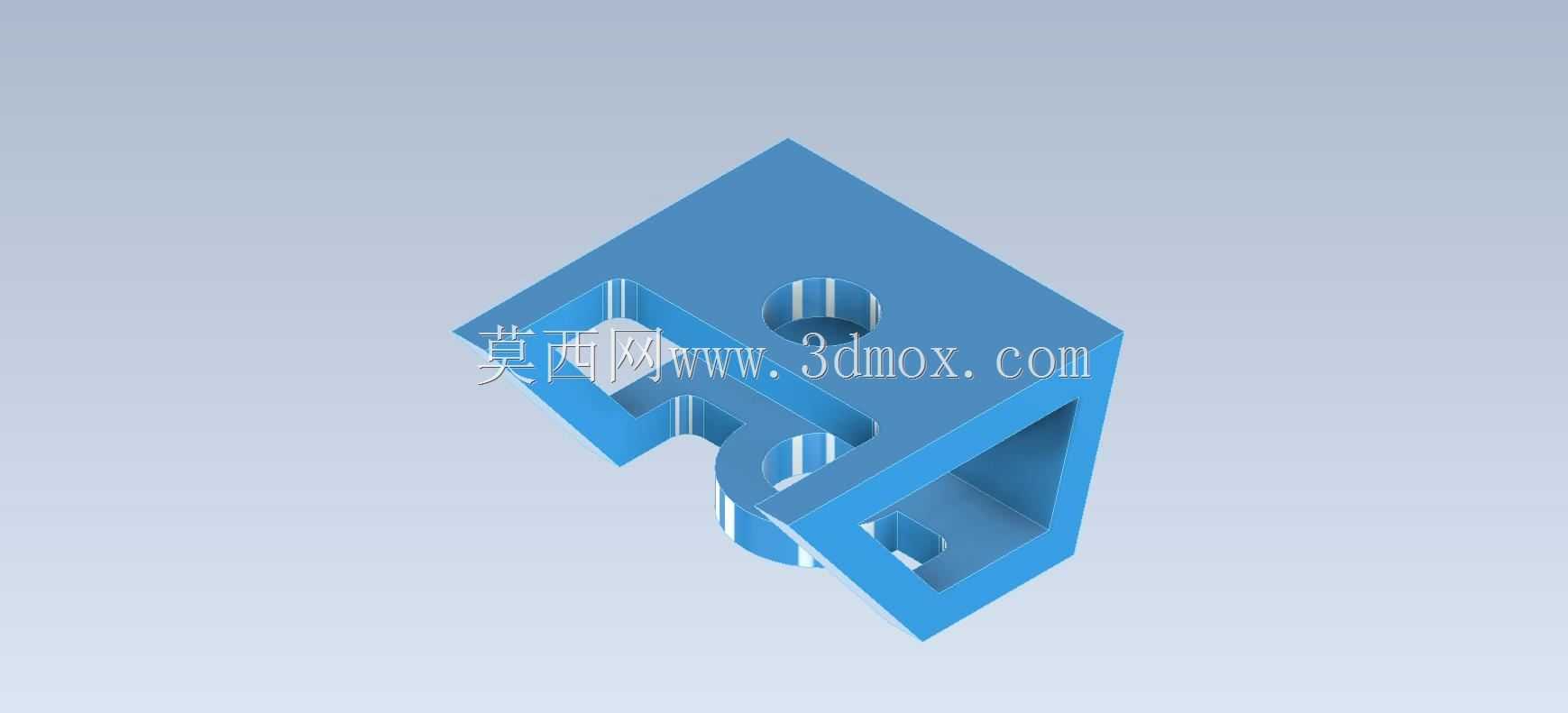

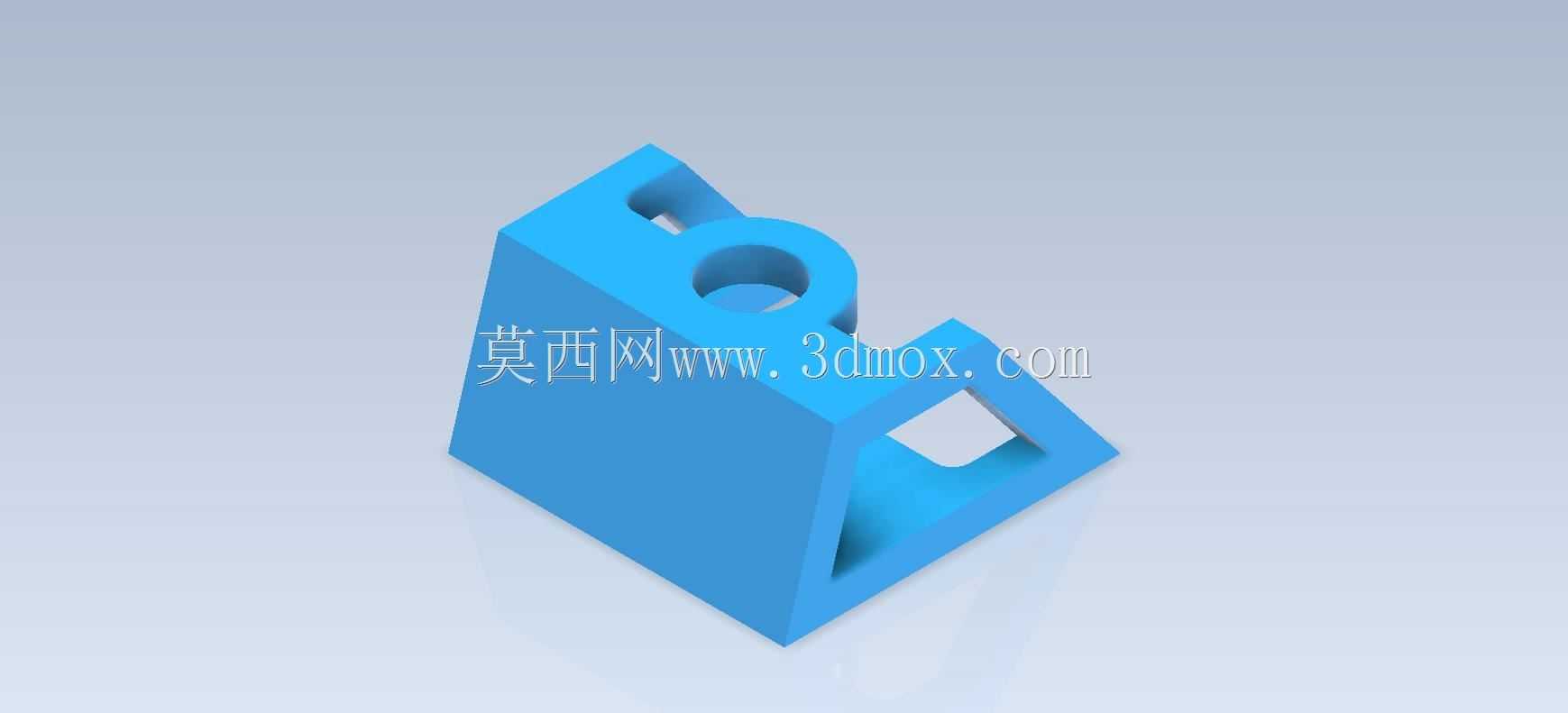

　　支撑脚的外轮廓尺寸要提前和安装底板的预留孔位匹配，两个支撑脚的中心距公差要控制在±0.1mm以内，避免安装时孔位对不上。建模的时候要先从主体的基准块开始拉伸，先做出上方带阶梯孔的主体部分，再绘制斜支撑的草图，这里要注意斜支撑的草图要和主体部分做合并实体的约束，不能出现实体间的缝隙或者重叠干涉，之后做中部的通孔切除，最后给所有锐边倒合适的圆角，还要检查整个零件的壁厚均匀性，不能出现局部壁厚过厚导致注塑时缩痕、或者3D打印时填充不均的问题。这类零件虽然结构不算复杂，但是涵盖了机械结构设计里最基础的受力分散、基准统一、安装公差匹配的核心逻辑，很多复杂的大型设备支架，本质上都是这类基础支架结构的放大和组合，把这类小零件的设计逻辑摸透，

　　后续做更复杂的承托结构、工装支架时，就能避开很多常见的设计误区，比如忽略支撑结构的受力路径、安装基准和功能基准不统一、圆角过渡不合理导致应力集中这些新手常犯的问题。实际生产中这类零件如果是小批量定制，通常会采用6061铝合金铣削加工，表面做阳极氧化处理提升耐磨性，如果是大批量量产，会开注塑模用ABS或者尼龙材料生产，这时候建模时还要额外加0.5度到1度的拔模斜度，方便脱模，同时要把壁厚控制在2mm到3mm之间，避免注塑时出现填充不足或者缩孔的缺陷。
