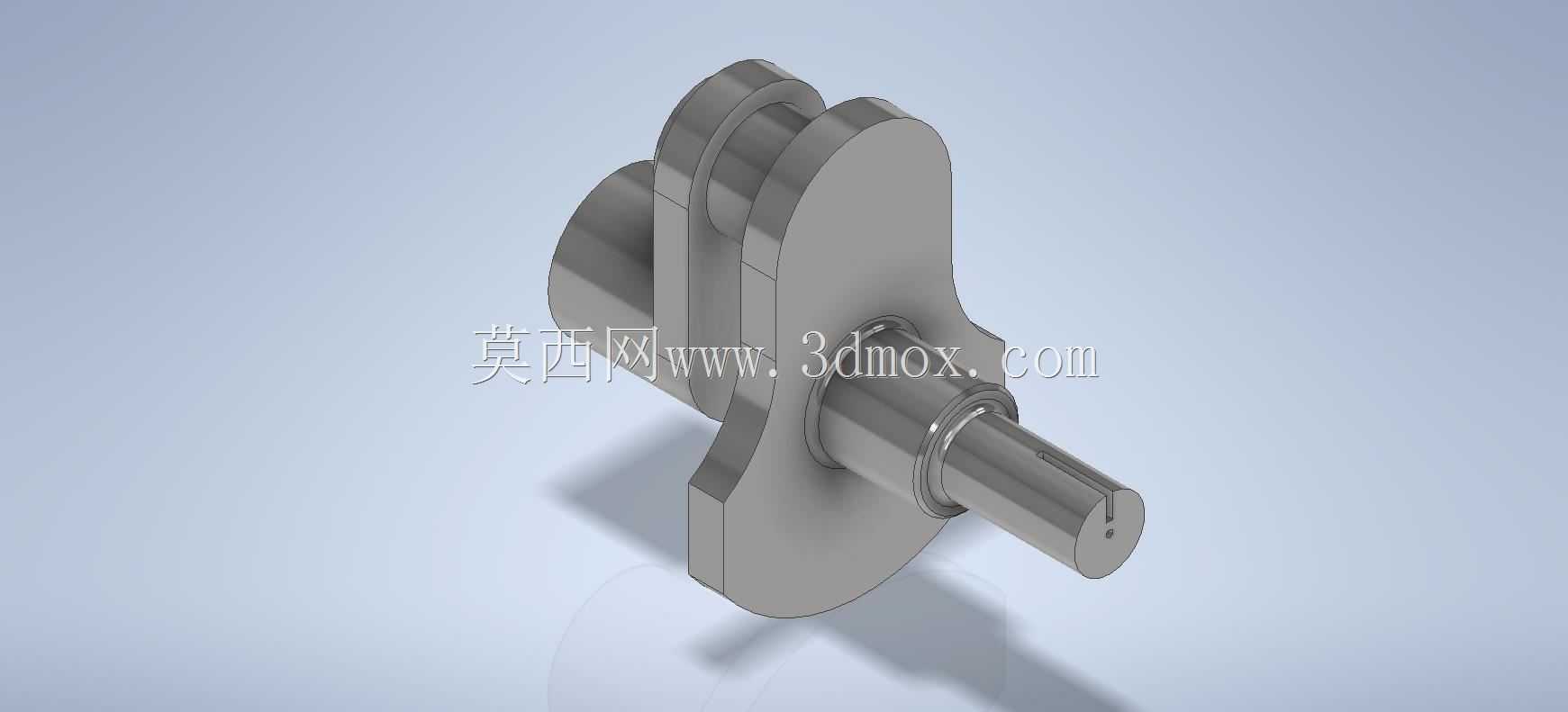

单拐曲轴机械结构三维练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698910
  • 单拐曲轴机械结构三维练习模型
  • 单拐曲轴机械结构三维练习模型

  在小型内燃机、往复式压缩机这类依靠曲柄滑块机构实现动力转换的设备中,曲轴是核心的动力传递部件,本次建模的单拐曲轴结构,主要适配单缸动力单元的动力输出需求,常见于小型通用汽油机、微型空气压缩机、便携式发电机组这类对结构紧凑度要求较高的设备场景。从实际功能来看,该部件需要承接连杆传递的往复作用力,将活塞的直线往复运动转换为自身的旋转运动,再通过轴端输出扭矩带动配套负载运转,因此结构设计上需要同时满足回转动平衡、轴颈耐磨、连接可靠这几个核心工程要求。

  建模过程中首先要明确各部分的安装边界:两端的主轴颈需要与箱体上的滑动轴承或者滚动轴承内圈配合,因此轴颈的圆柱度、同轴度公差需要在建模时预留合理的设计基准,主轴颈的直径选取要匹配对应功率下的轴系抗弯强度,避免运转过程中出现挠曲变形;中间的曲柄销部分需要与连杆大头的轴瓦配合,其轴线与主轴颈轴线的偏心距直接决定了活塞的行程长度,这一参数是匹配气缸排量、压缩比的核心尺寸,建模时需要严格保证两轴线的平行度,避免运转中出现卡滞、异常磨损问题。

  两侧的曲柄臂采用了近似扇形的配重结构,这部分的设计主要是为了平衡曲柄销和连杆大头旋转时产生的离心惯性力,降低整机运转时的振动水平,建模时需要根据偏心质量的大小核算配重块的质心位置,保证回转时的惯性力尽可能相互抵消,减少轴承处的附加载荷。轴端的扁位结构是为了安装飞轮或者动力输出带轮设计的,通过扁位传递扭矩可以避免平键连接带来的轴颈应力集中,适合小功率、低载荷的动力传递场景,建模时需要注意扁位与轴颈的过渡圆角处理,避免应力集中导致的轴端断裂风险。

  从安装适配的角度来看,该曲轴的轴向定位依靠主轴颈上的轴肩实现,装配时轴肩与轴承端面贴合即可确定曲轴在箱体内的轴向位置,不需要额外设计复杂的定位结构,符合小型动力部件结构简化、装配便捷的设计思路。曲柄销与主轴颈的过渡位置都设计了圆角过渡,这一细节是为了降低应力集中系数,因为曲轴在运转过程中承受交变的弯曲和扭转载荷,过渡位置是应力集中的高发区域,合理的圆角半径可以大幅提升部件的疲劳寿命,避免长期运转下出现裂纹失效。

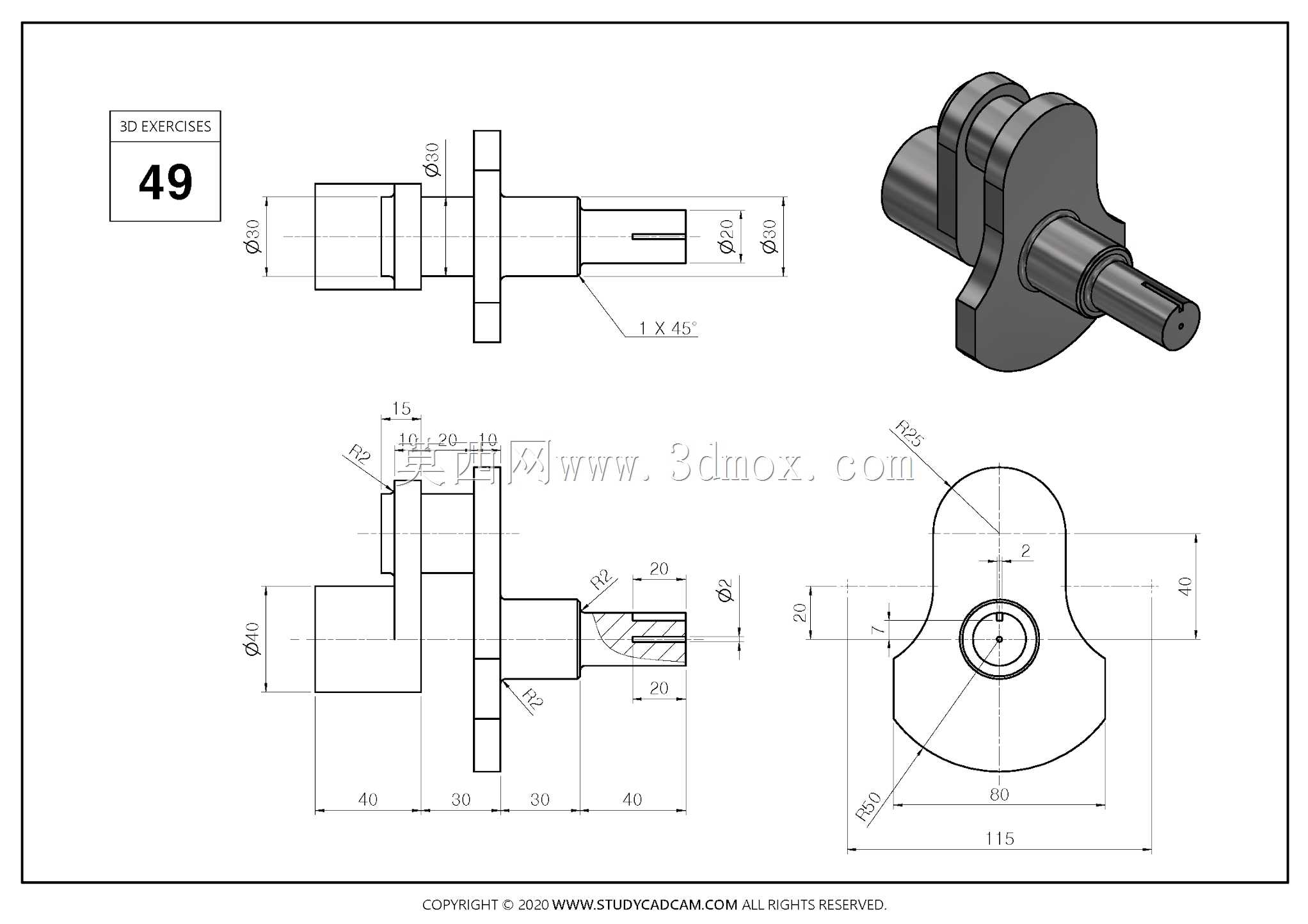

  对于三维建模初学者而言,该模型的练习重点在于回转类特征的创建、偏心结构的基准建立、配重块的曲面过渡处理,以及装配基准的统一:建模时需要先建立公共的回转轴线作为主轴颈的设计基准,再偏移对应偏心距建立曲柄销的设计基准,通过拉伸、旋转、倒角、圆角这些基础特征即可完成整体结构的创建,不需要复杂的曲面或者高级特征,适合入门阶段练习特征顺序的规划、基准的合理选择,以及工程化设计思维的建立,理解机械零件中每一处结构对应的实际功能需求,而不是单纯绘制几何外形。

  实际生产中这类小型曲轴多采用球墨铸铁铸造或者模锻成型,轴颈部分后续会进行磨削加工以达到要求的尺寸精度和表面粗糙度,建模时预留的加工余量也需要结合实际工艺考虑,不过作为练习模型,重点在于还原结构的功能逻辑与装配关系,帮助学习者理解曲柄连杆机构中曲轴的工作原理与设计要点,为后续复杂多拐曲轴的建模、动力系统的结构设计打下基础。
