异形安装连接支架结构设计练习件

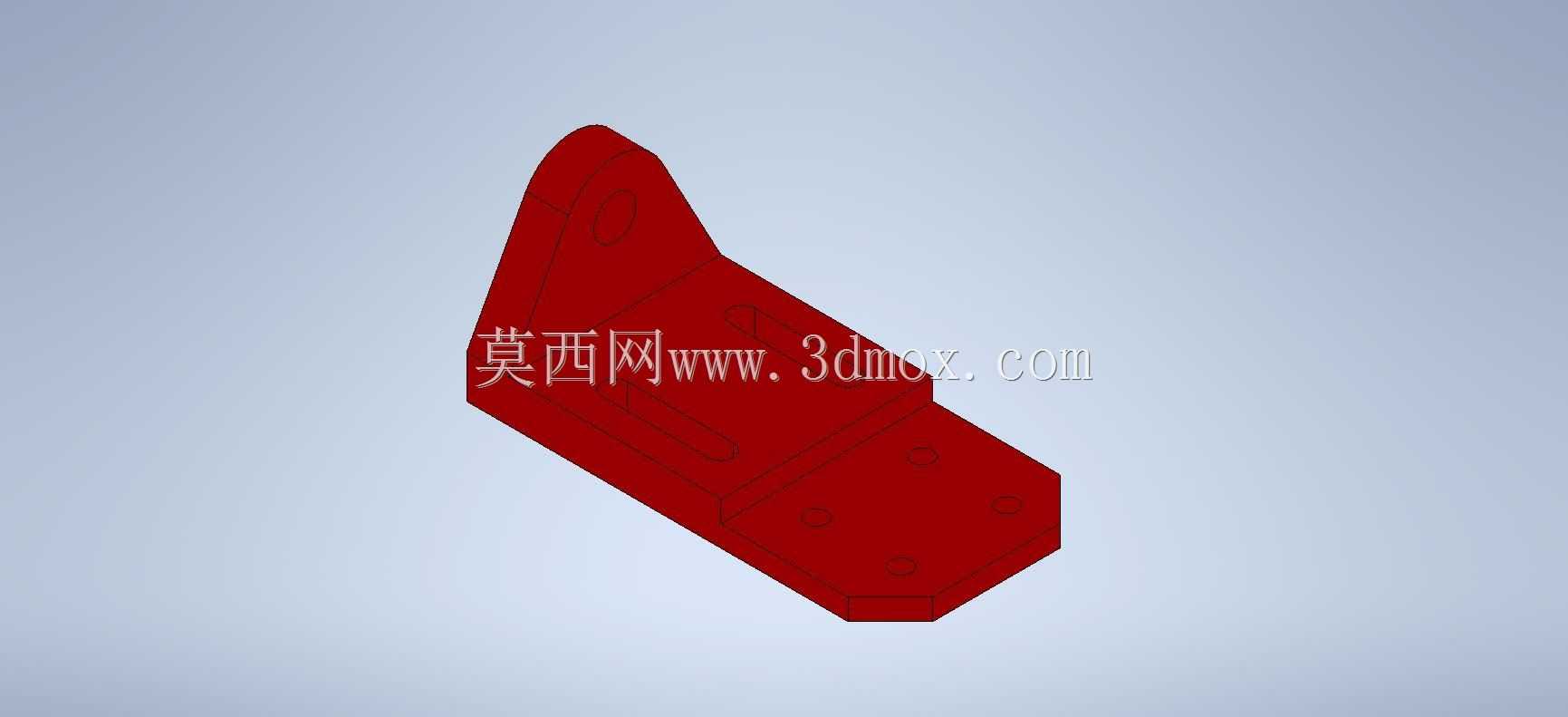

　　这款异形结构件属于机械设计入门阶段的典型练习构件，其形态设计完全围绕空间安装定位的实际需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际装配场景下的功能要求。从结构形态来看，构件主体采用非对称弯折布局，弯折角度完全匹配相邻两个安装面的空间夹角，能够在狭小的设备内部空间里完成两个不同朝向部件的连接固定，避免额外增加转接件带来的装配累积误差，这种设计思路在小型自动化设备的内部走线支架、传感器安装座、小型气动元件固定座的设计中十分常见。

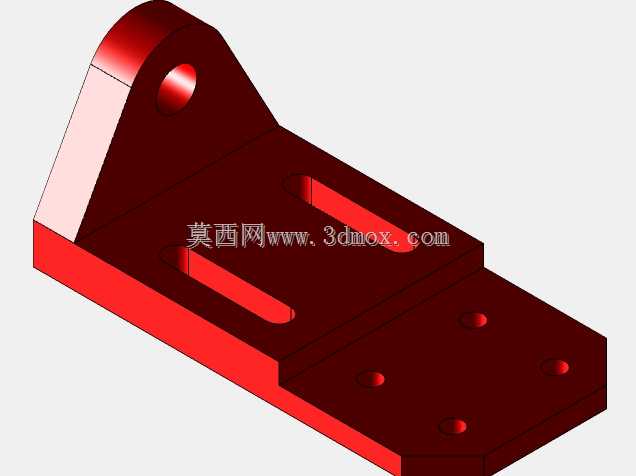

　　构件的主体壁厚采用均匀等厚设计，整体厚度控制在常规钣金冲压或者机加工的经济加工范围内，既能够保证常规工况下的结构刚性，承受安装部件的静态载荷与小幅振动载荷，又不会因为壁厚过大造成材料浪费与整体重量超标。构件表面分布的多个安装孔位，分别对应不同规格紧固件的安装需求，其中大尺寸通孔用于主定位螺栓的穿装，小尺寸孔位用于辅助定位或者小型紧固件的固定，孔位的位置度公差在建模阶段就按照中等精度装配要求设置，能够满足普通工业场景下的互换性装配要求，不需要额外的配钻加工。

　　从安装边界来看，构件的外轮廓所有边角都做了小尺寸倒角处理，既能够去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者相邻的线缆、管路，也能够减少应力集中现象，提升构件在长期受振工况下的疲劳寿命。构件的弯折处采用了合理的圆角过渡，圆角半径匹配对应加工工艺的最小要求，如果采用钣金加工工艺，该圆角半径能够避免弯折处出现开裂或者减薄过量的问题；如果采用塑料注塑或者金属3D打印工艺，该圆角也能够提升材料填充的流畅性，减少成型缺陷。

　　在实际应用场景中，这类结构件广泛出现在各类中小型工业设备的内部，比如小型输送设备的侧边检测元件安装支架、非标自动化设备的气路元件固定座、小型实验装置的零部件连接座，这类场景往往没有统一的标准件可以直接选用，需要设计人员根据实际的安装空间、载荷要求、相邻部件的位置关系进行定制化设计，这也是三维CAD练习中选取这类构件作为练习素材的核心原因——通过对这类非标准异形件的建模练习，初学者能够快速掌握空间草图绘制、特征拉伸、倒角、孔位阵列等基础建模命令的实际应用，同时建立起面向装配需求的设计思维，而不是单纯追求几何形态的绘制。

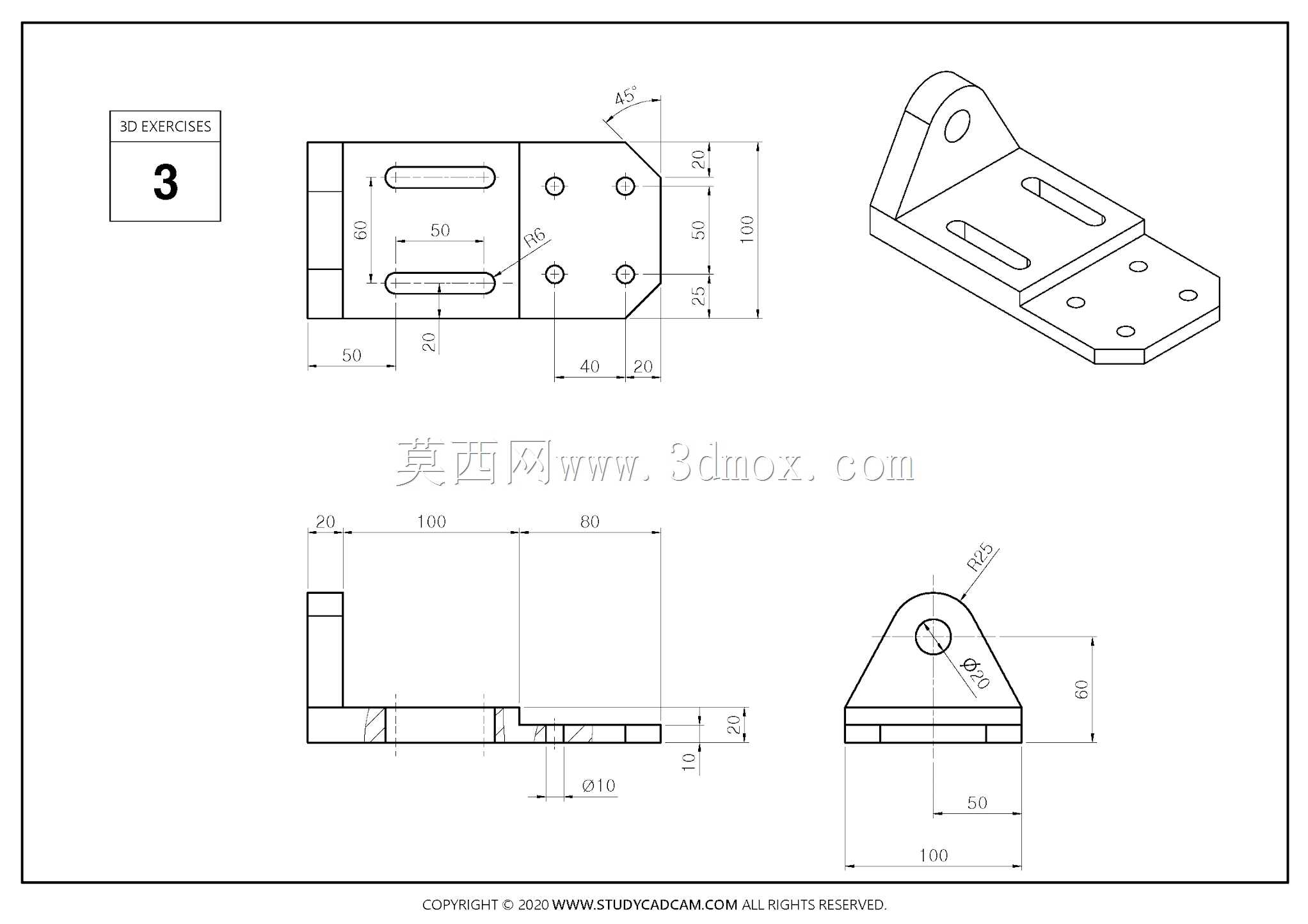

　　建模过程中需要重点关注的是各个特征之间的父子关系设置，尤其是弯折段与平直段的衔接位置，需要保证曲面的连续性，避免出现碎面或者间隙，影响后续工程图的导出或者数控加工编程。孔位的定位基准选择需要与实际加工的定位基准保持一致，通常选取构件的两个互相垂直的安装面作为主基准，这样在实际加工时能够一次装夹完成大部分孔位的加工，减少装夹次数带来的精度误差。构件底部的切角设计，是为了避让安装位置处的焊缝或者凸起结构，保证安装面能够完全贴合，避免出现安装间隙导致固定不稳，这类细节设计往往是初学者容易忽略的点，也是实际工程设计中必须考虑的装配干涉问题。

　　从结构强度的角度来看，该构件的非对称布局虽然看起来形态不规则，但受力路径的设计十分合理，外部载荷通过安装孔传递到构件主体后，会沿着弯折的加强路径分散到整个构件截面，不会出现局部应力过大的问题，在常规的静态安装场景下，不需要额外增加加强筋结构就能够满足使用要求，这种设计思路能够在满足功能的前提下最大程度简化加工工艺，降低制造成本，是中小批量非标准零部件设计中非常实用的设计逻辑。
