航模配套60A无刷电调主体结构设计

　　在RC遥控模型的动力系统搭建中，电子调速器是连接接收机、动力电池与无刷电机的核心控制部件，这款60A规格的电调主体结构，是针对搭配F540规格4370Kv无刷电机的动力套装做的适配设计，主要面向1/10比例平跑车、短卡车以及中小型固定翼航模的动力配置需求。从实际装机的场景来看，这类中等电流规格的电调需要兼顾动力输出冗余与安装空间的平衡，毕竟模型车体或者航模机身内部的布线空间十分有限，过大的体积会挤占电池、接收机的安装位置，过小的体积则会导致功率器件散热余量不足，大油门持续输出时容易触发过热保护。

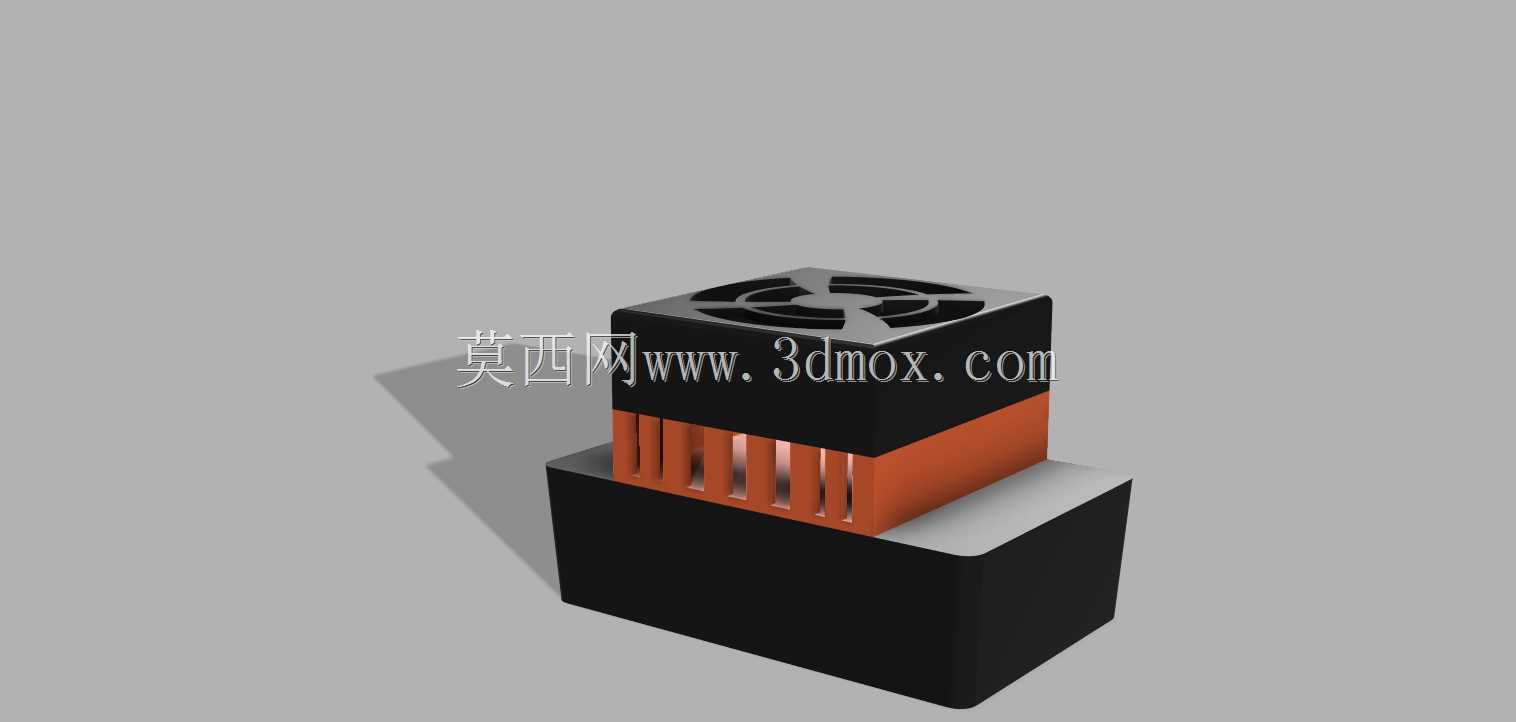

　　这款结构的整体外廓尺寸控制在50x36x36mm，是经过多轮装机验证后确定的边界值，刚好能适配多数1/10车型的电调安装位，也能塞入多数中小型固定翼的机身设备舱，安装时不需要对原有设备舱做额外的切割修改。结构主体分为三个功能层叠区域，最下层是功率板安装基座，采用耐高温的硬质结构设计，预留了MOS管的贴装定位槽，能让功率器件与基座紧密贴合，减少热阻；中间层是散热风道结构，做了竖向的通风格栅设计，这部分是整个结构的散热核心，当搭配顶部的散热风扇时，气流可以顺着格栅竖向穿过功率器件表面，带走持续大电流输出产生的热量，避免高温导致的输出功率下降；最上层是风扇安装位，预留了标准30mm规格风扇的安装孔位，同时做了风扇走线的避让槽，不会出现走线干涉扇叶的问题。

　　从设计思路上看，这个结构没有做多余的造型修饰，所有结构特征都服务于功能需求：外壳的边角做了R2的圆角处理，一方面是避免装机时尖锐边角划伤线材绝缘层，另一方面也能减少模型运动过程中磕碰导致的外壳碎裂；功率输出端的接线位置做了内凹的避让槽，让动力线焊接后不会突出外壳轮廓，避免装车时线材被车架挤压磨损；信号输入端的位置预留了接收机线的走线缺口，布线时可以顺着缺口直接引出到接收机位置，不需要额外弯折线材。需要注意的是，当前呈现的结构仅为电调的主体安装框架与散热外壳部分，实际装机使用时还需要自行搭配对应规格的散热片、冷却风扇以及动力线缆、信号线缆，这些部件的选型需要匹配60A的持续电流输出要求，线缆建议选用12AWG规格的耐高温硅胶线，避免大电流下线缆过热。

　　在实际的模型动力匹配中，这款电调结构对应的60A持续输出能力，可以支撑4370Kv规格的F540电机在3S锂电池供电下的全油门输出，满足平跑车极速行驶、短卡越野爬坡的动力需求，应用在固定翼航模上时，也能支撑1.2kg以内机型的特技飞行动力需求。结构设计时充分考虑了不同安装场景的固定需求，基座底部预留了双面胶粘贴的平整区域，也预留了扎带穿孔的槽位，不管是用双面胶粘贴固定还是用尼龙扎带捆绑固定，都能获得可靠的固定效果，不会在模型剧烈颠簸、做特技动作时出现电调移位的问题。散热结构的格栅间隙做了2mm的宽度控制，既保证了通风量，又能避免模型行驶、飞行过程中卷入的大颗粒杂物直接接触内部功率板，降低杂物导致短路的风险。外壳的上下层之间做了卡扣定位结构，组装时不需要额外打胶，依靠卡扣就能实现上下壳体的紧密贴合，后期维护拆解也十分方便，不需要破坏外壳结构就能完成内部功率板的检查与维修。
