多管路并排固定金属软管支架设计

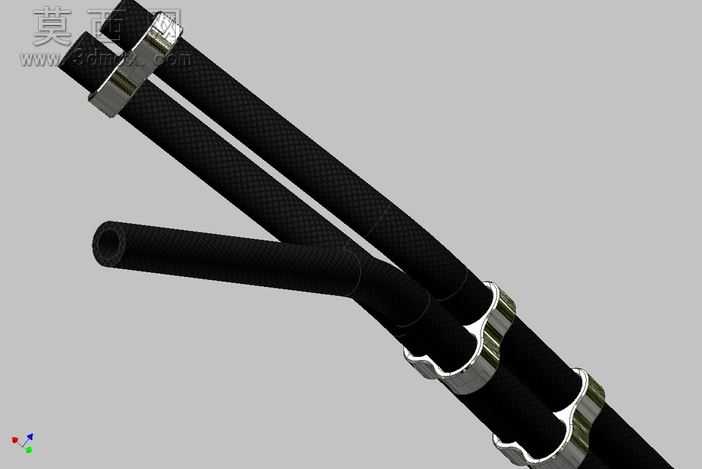

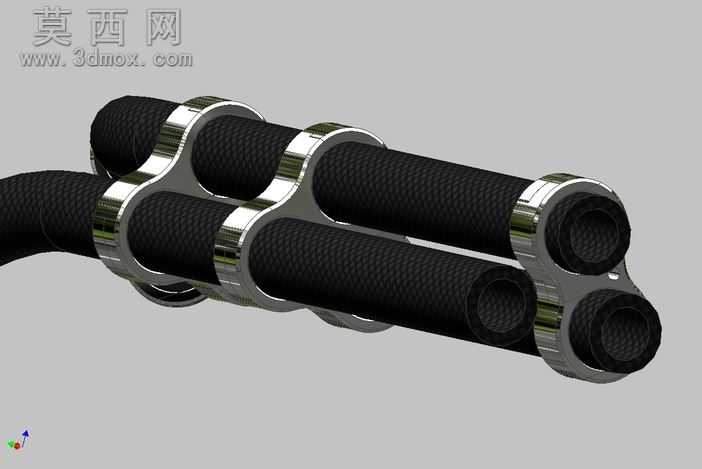

本款软管支架采用三维参数化建模完成整体设计，建模过程中首先梳理多管路并行排布的固定需求，确定支架可同时夹持四根同规格柔性软管的核心功能，先绘制支架主体的轮廓草绘，通过拉伸、切除、圆角等基础特征构建金属基体的整体形态，针对与软管接触的夹持弧面做适配管径的曲率匹配，保证弧面与软管外壁的贴合度，避免夹持过程中出现应力集中损伤软管表层。建模阶段对支架两端的连接定位结构做了细节优化，预留的安装孔位做了沉头处理，保证紧固件安装后表面平整无凸起，相邻夹持位之间的连接筋做了等宽加厚处理，在控制整体重量的前提下提升结构刚性，避免长期使用出现夹持变形。材质渲染阶段，金属支架部分采用抛光镀铬金属材质，调整反射参数模拟金属表面的高光质感与环境反射效果，还原五金配件的金属光泽；软管部分采用带编织纹理的黑色橡胶材质，添加细微的凹凸纹理映射模拟编织软管的表层肌理，调整材质粗糙度参数还原橡胶材质的半哑光质感，渲染过程中采用三点布光方案，主光源打亮支架正面结构突出金属亮边，辅助光源柔化阴影区域展现软管纹理细节，顶光补充轮廓光区分支架与背景的层次，最终渲染效果清晰呈现产品的结构细节与材质质感。设计思路上充分考虑多管路排布的整洁性需求，将四根软管的夹持位整合为一体式结构，相比独立管夹减少了安装点位，提升管路装配效率，夹持弧面的边缘做了倒圆角处理，避免锐边割伤软管外壁，整体结构紧凑，可应用于液压管路、气动管路、流体输送管线的多管并行固定场景，兼顾结构实用性与外观整洁度，建模过程中所有特征均做参数化关联，可根据实际适配的软管管径快速调整夹持弧面尺寸与支架整体规格，具备较好的设计复用性。
