D350Z108规格硬质合金圆锯片三维设计

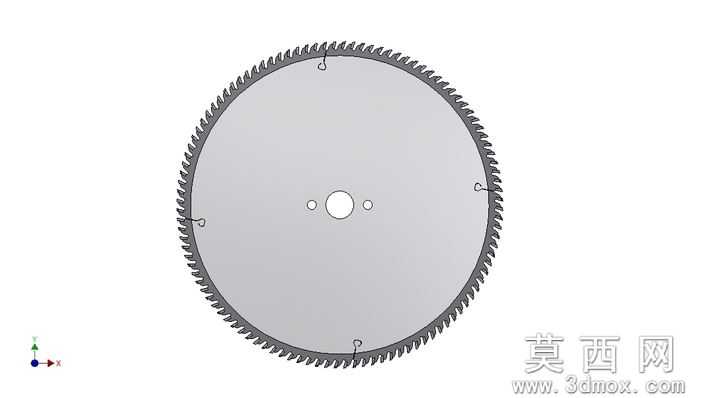

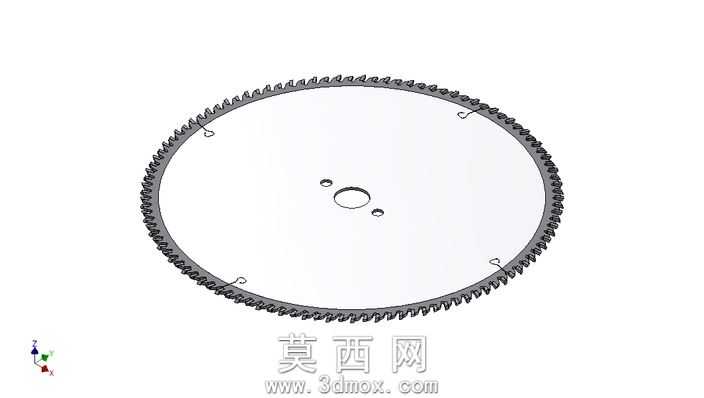

本模型为D350Z108规格圆锯片的三维参数化建模成果，建模过程严格遵循实际工业锯片的生产尺寸规范，首先在草图绘制阶段精准定位锯片的基准圆心，绘制直径350mm的外轮廓基准圆，同步完成中心安装定位孔、周边三个辅助固定小孔的尺寸约束，确保孔位的同轴度、位置度公差符合实际装夹要求。齿形建模阶段，按照108齿的设计参数，先绘制单个锯齿的切削角度轮廓，包含前角、后角、齿隙槽的精准几何形态，通过圆周阵列命令完成全部锯齿的均匀排布，阵列过程严格校验齿距误差，保证每一个锯齿的形态、角度完全一致，避免出现齿形错位影响切削性能的问题。锯片基体部分采用薄壁圆盘结构建模，对基体上分布的四个应力缓冲钩槽进行了精细化的曲面处理，还原了实际产品中用于消音、缓冲切削应力的异形槽结构，槽边做了符合工艺要求的圆角过渡，避免应力集中导致的基体开裂问题。材质渲染阶段，锯片基体赋予磨砂合金钢材质，调整金属粗糙度、反射率参数还原冷轧钢片的哑光金属质感，锯齿切削刃部分赋予硬质合金材质，通过材质参数区分合金刀头与基体的视觉差异，中心安装孔做了高光金属处理，模拟孔壁精加工后的光滑表面效果。结构设计上还原了实际圆锯片的功能细节，基体的厚度从中心到边缘做了极细微的渐变处理，符合实际产品中避免夹锯的结构设计，应力槽的形态、位置完全匹配量产锯片的消音减震设计逻辑，整体模型可直接用于装配验证、切削运动仿真、产品展示渲染等场景，建模过程中对每一处工艺结构都做了可编辑的参数化约束，方便后续根据不同锯切需求调整齿数、直径、孔径等核心参数，适配不同的切割设备与加工场景。
