水下机器人集成式作业工装撬结构

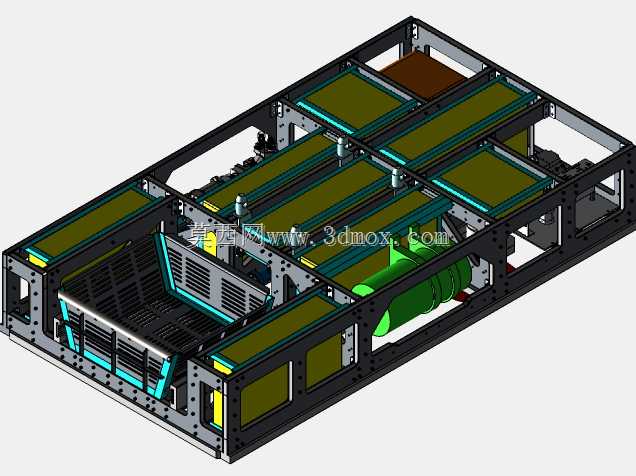

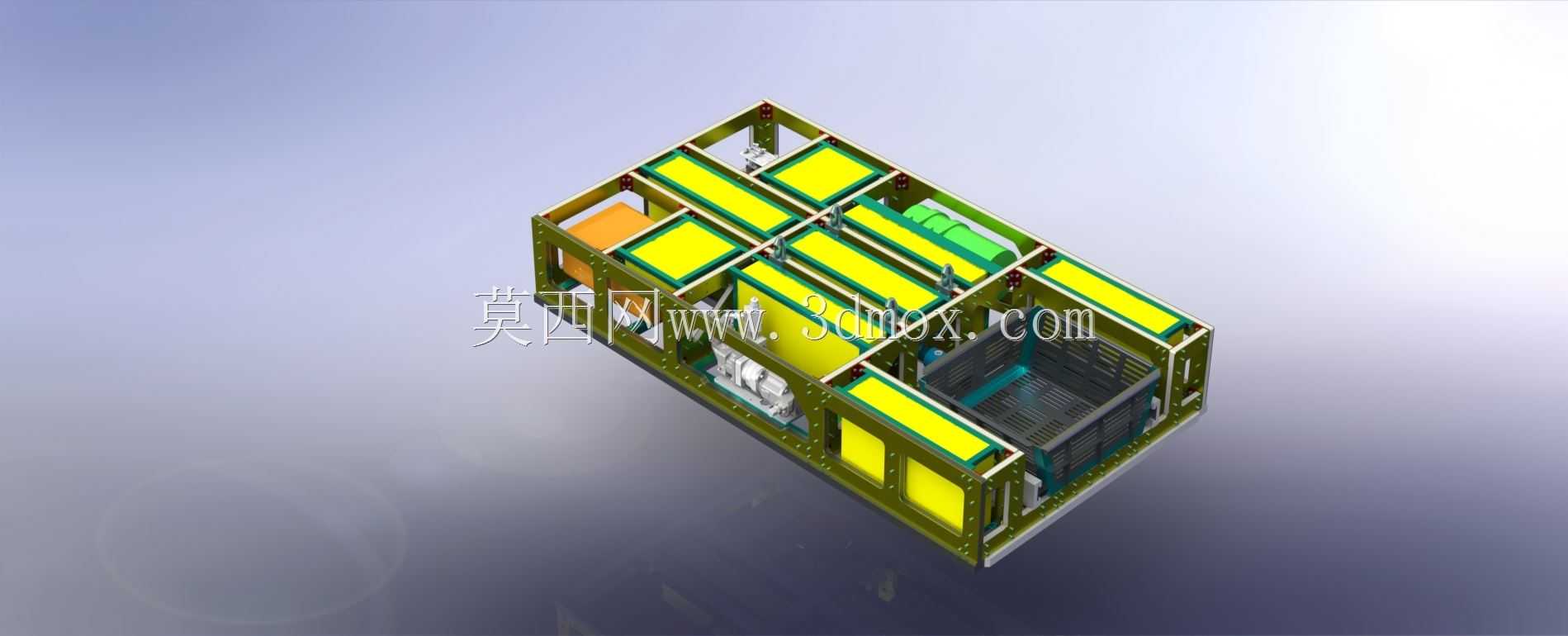

　　这套集成式工装撬主要面向水下机器人（ROV）的甲板布放、水下作业配套场景设计，在海洋油气水下设施检修、海底管线运维、水下科考作业等工况中，作为ROV及配套作业工具的集成承载基体，替代传统零散的设备固定方式，实现作业单元的模块化转运与快速部署。从结构布局来看，整体采用撬装式框架设计，主体承载结构选用高强度型钢焊接成型，框架外侧设置标准化的叉装孔位与吊点，可直接适配叉车转运、船用吊机起吊的作业需求，无需额外设计吊装工装，大幅缩减海上作业的准备周期。框架内部按照功能划分出多个独立舱室，分别用于搭载ROV本体收放机构、液压动力单元、电气控制模块、作业工具存储位，各舱室之间通过可拆卸的隔板分隔，既可以避免不同模块在转运过程中发生碰撞干涉，

　　也能根据具体作业任务灵活调整舱室空间，适配不同规格的ROV搭载需求。框架顶面设置多块防滑检修盖板，盖板采用快拆式固定结构，运维人员无需完全拆解框架即可快速触及内部模块，完成日常检修与部件更换作业；框架侧面预留了标准的管线穿舱接口，液压管路、控制线缆、动力线缆可通过集成穿舱件规整排布，避免水下作业时管线被海流拉扯、与周边结构发生勾挂。在设计过程中，优先考虑了海洋作业环境的耐腐蚀需求，所有钢结构表面均做了多层防腐处理，外露的连接紧固件全部选用双相不锈钢材质，框架底部设置了格栅式漏液结构，甲板冲洗、作业带起的海水可直接从底部排出，不会在框架内部积留造成结构腐蚀。考虑到船载作业的空间限制，

　　整体外形尺寸严格适配常规海洋工程船的甲板预留工位边界，撬体底部设置定位止口，可直接与甲板上的标准化固定基座配合，无需现场焊接固定，在高海况下也能保证整体结构的稳定性。框架内部的ROV停放位设置了导向限位结构，ROV回收时可顺着导向滑轨滑入指定停放位置，配合自动锁紧机构完成固定，无需人工近距离辅助对位，降低高海况下的作业安全风险。配套的工具存储位按照水下作业常用工具的外形做了仿形固定设计，包括水下切割工具、扭矩扳手、检测探头等工具都有对应的固定卡槽，转运过程中不会因船体晃动发生移位，作业时可快速取放。框架上还集成了滑轨式作业机构，也就是配套的工具滑轨组件，可沿框架长度方向滑动，覆盖整个撬装单元的作业范围，ROV在甲板调试、工具挂载时，

　　可通过滑轨将重型作业工具直接吊运至ROV对接位置，减少人工搬运的负荷。整个撬体的受力经过了有限元校核，在额定承载工况下，框架的最大变形量控制在允许范围内，吊点、叉装位等关键受力位置做了局部加强处理，可承受起吊、转运过程中的冲击载荷，不会出现结构开裂、变形失效的问题。管线排布时全部预留了足够的弯曲半径，避免线缆出现硬折导致的信号中断、管路破损问题，电气舱室还设置了密封隔水结构，即使甲板上浪也不会造成内部电气元件进水短路。
