桌夹式迷你台虎钳夹持工装结构设计

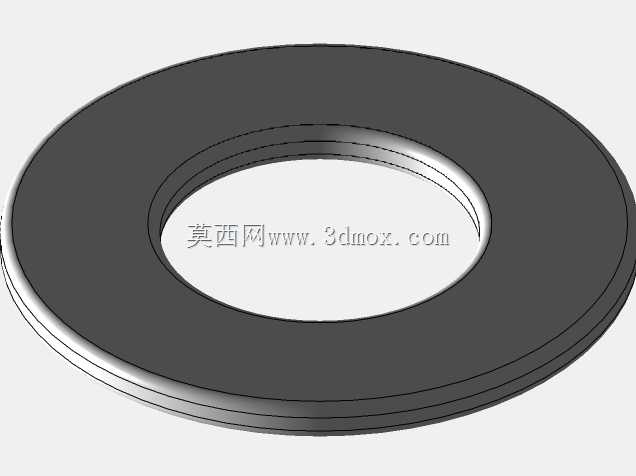

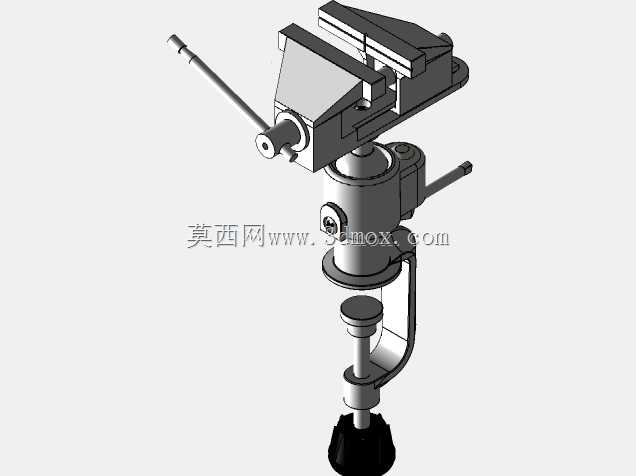

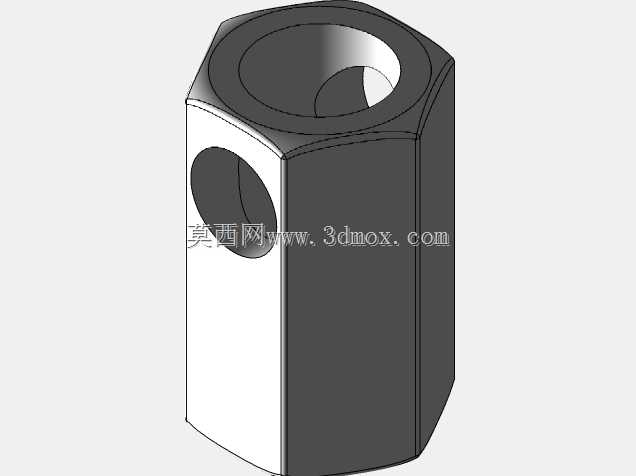

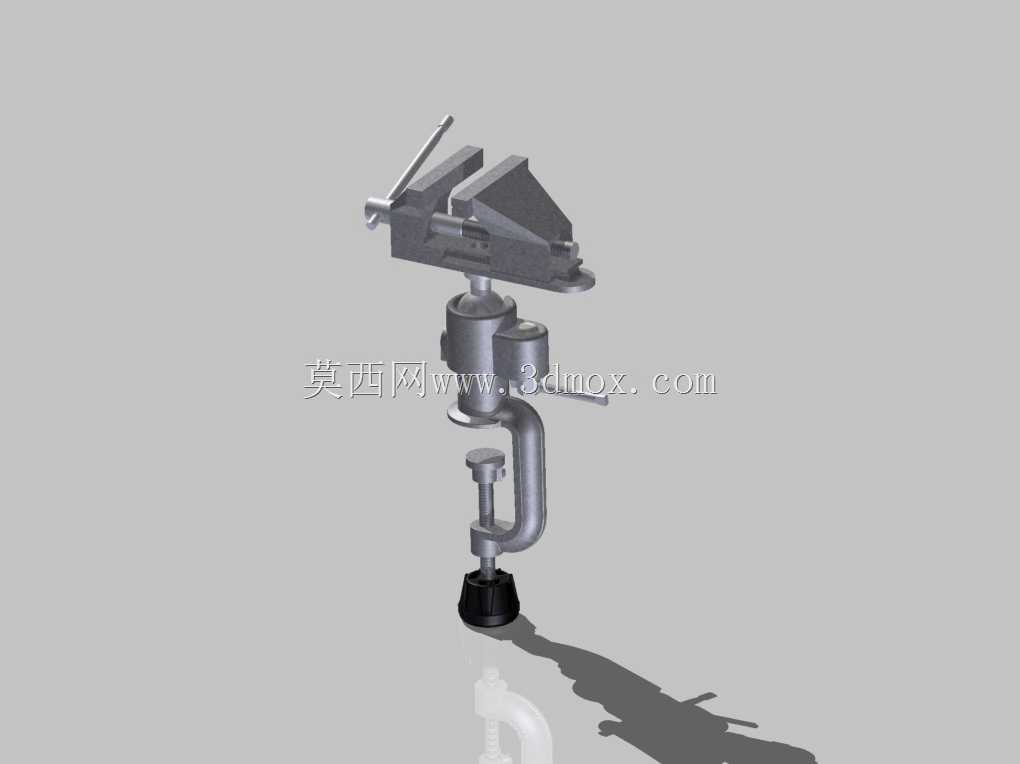

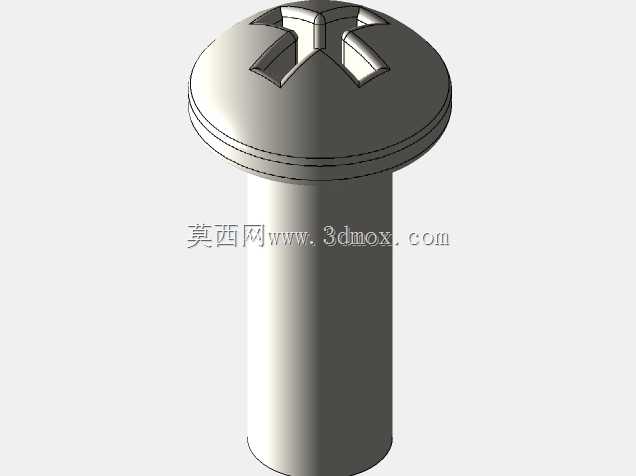

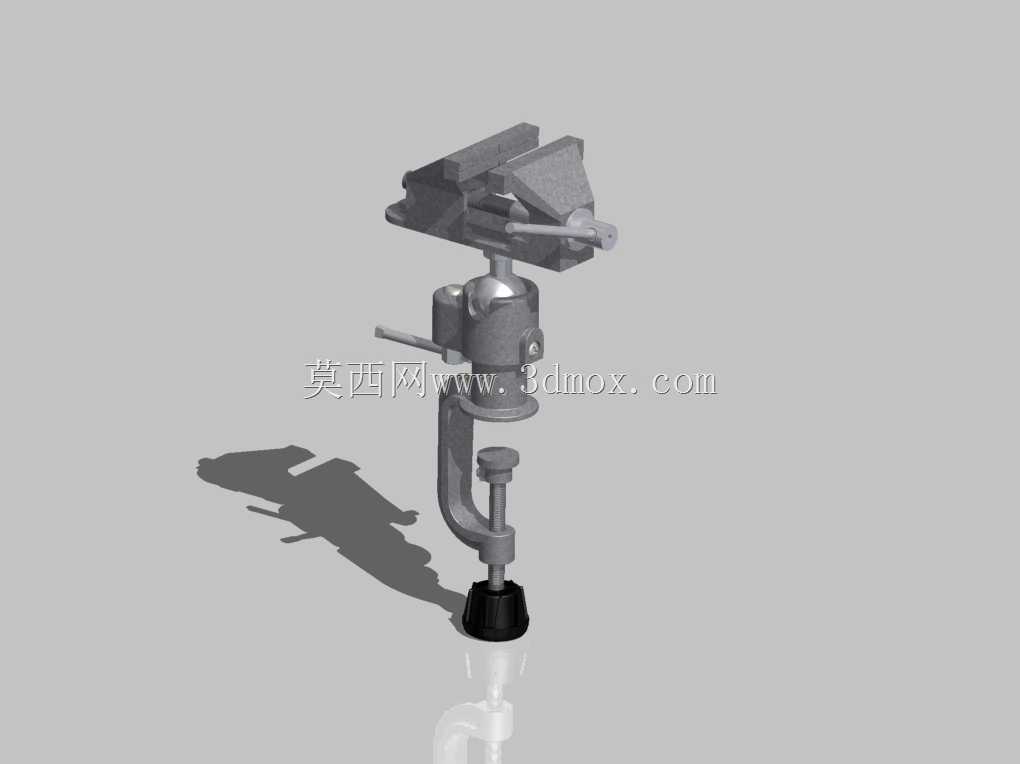

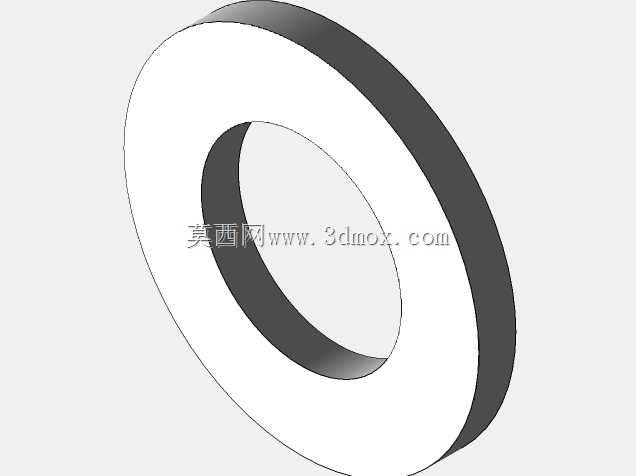

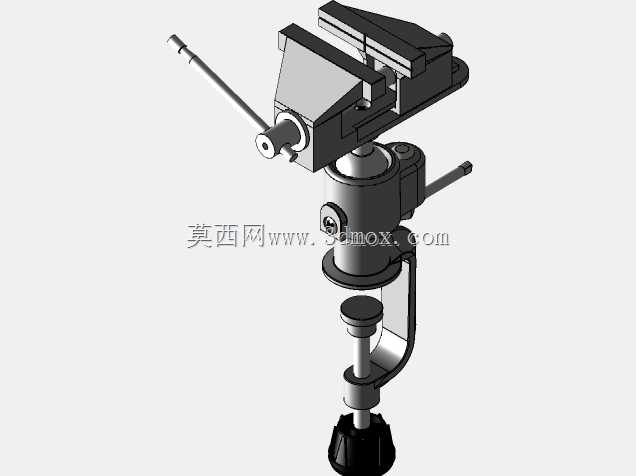

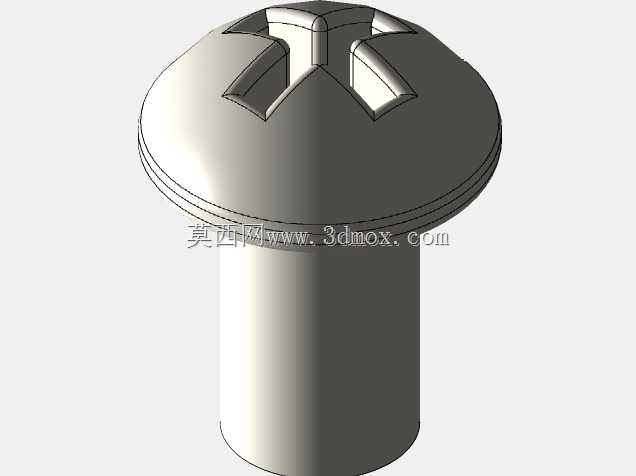

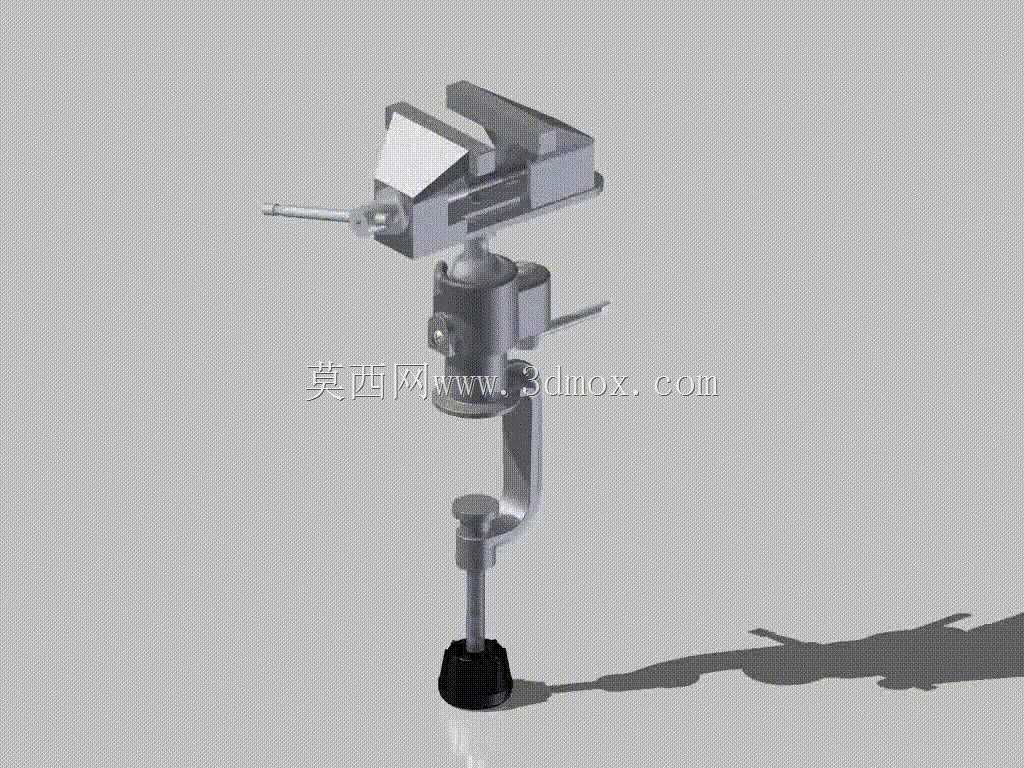

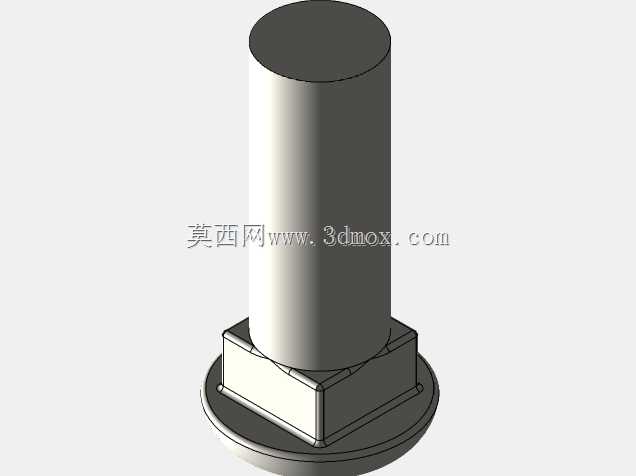

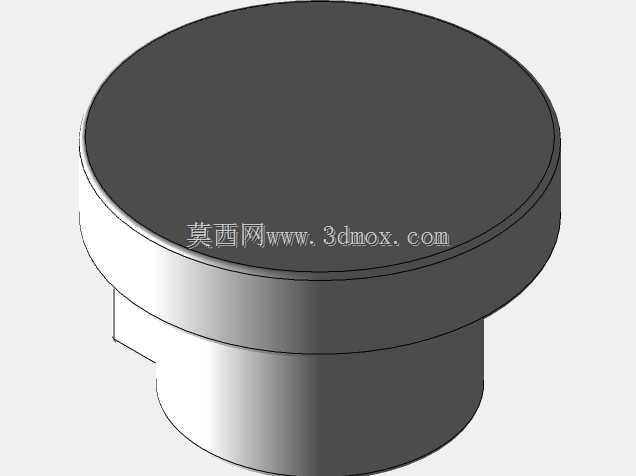

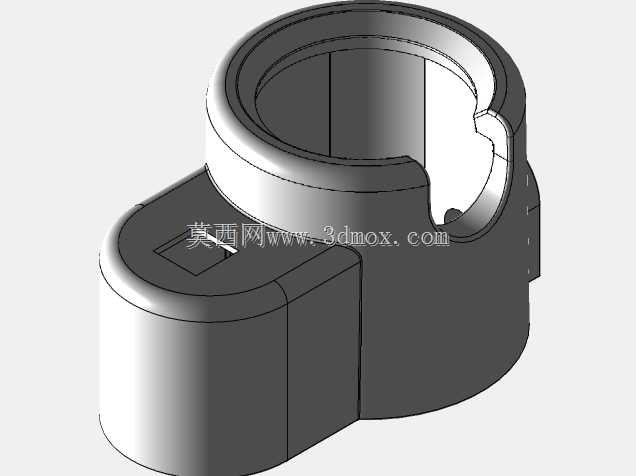

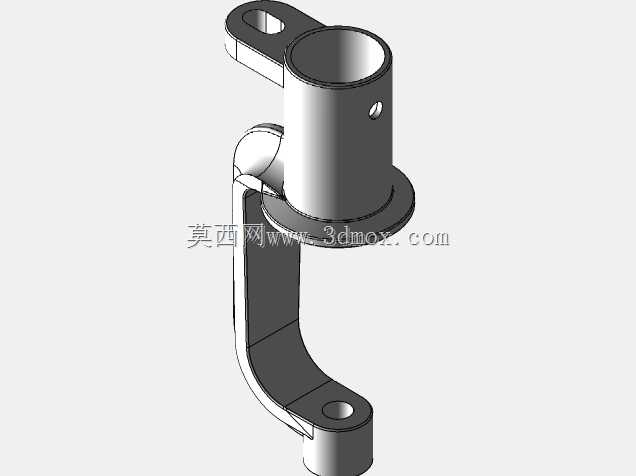

　　这款桌夹式迷你虎钳的设计，核心瞄准小尺寸工件的精密装夹需求，区别于重型台虎钳的大吨位装夹定位，它的应用场景覆盖了电子元器件引脚修整、小型五金件打磨去毛刺、首饰加工固定、模型制作零件粘接、学生金工实习小工件装夹、仪表维修时的零件固定等多个对装夹空间、操作灵活性要求较高的作业场景。从结构设计逻辑来看，整体采用分体式夹持固定思路，下部的C型夹座是整个装置的安装基准，夹座的锁紧螺杆采用大直径滚花旋钮设计，不需要额外借助扳手类工具，徒手即可完成在工作台边缘的锁紧固定，夹座的开口行程覆盖常规桌面10-60mm的厚度范围，夹口位置加装了软质防滑垫，既可以避免夹伤工作台漆面，也能增大夹持摩擦力，防止作业过程中钳体整体出现滑移偏转。

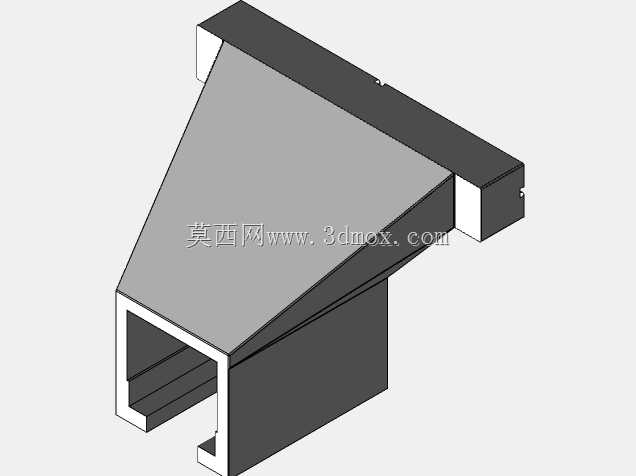

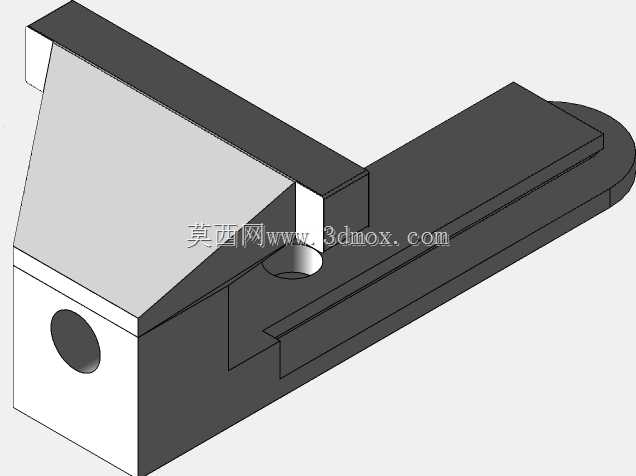

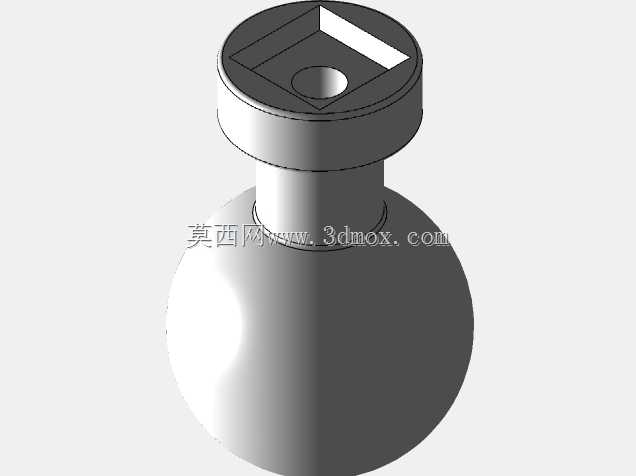

　　上部的钳身部分通过万向回转支座与下部夹座连接，回转支座采用锥面摩擦锁紧结构，松开锁紧拨杆后，钳身可以实现水平360度旋转、垂直方向正负90度俯仰调整，调整到位后扳动拨杆即可依靠锥面的挤压力实现位置锁止，锁止后无旷量，能够满足不同角度的作业视角需求，不需要反复调整工件装夹位置就能完成多面加工操作。钳口部分采用平行开合结构，丝杆传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的自锁性能更好，装夹工件后不会因为作业过程中的振动导致钳口松脱，钳口的最大开合行程控制在70mm以内，匹配小型工件的装夹尺寸需求，钳口的夹持面加工有交叉防滑齿纹，对于金属类工件可以提供足够的夹持摩擦力，同时钳口预留了软钳口安装槽，用户可以根据作业需求自行加装铜质、

　　尼龙或者木质软钳口，避免装夹表面精度要求高的工件时夹伤零件表面。从安装边界来看，整个钳体收拢状态下的总高度控制在220mm以内，钳身最大回转半径不超过150mm，安装后不会占用过多的工作台面空间，对于桌面空间有限的维修工位、家庭手工工作台、学校实训小工位都有很好的适配性。设计过程中重点考量了操作的便捷性，钳身的丝杆操作手柄采用折叠式结构，不需要使用时可以向下折叠收拢，避免突出的手柄剐蹭作业人员，需要开合钳口时翻起手柄即可快速转动丝杆，操作力臂经过优化，单手即可完成最大夹持力的锁紧，不需要施加过大的操作力。整体结构没有复杂的传动部件，所有活动连接位置都设计了防尘结构，日常使用过程中金属碎屑、打磨粉尘不容易进入传动副间隙，

　　维护时只需要定期在丝杆和回转铰接位置涂抹少量润滑脂即可长期保持操作顺畅。钳身的主体结构采用高强度压铸铝合金材质，在保证整体结构刚性的前提下控制了整体重量，整钳重量控制在1.2kg左右，既保证装夹后的稳定性，也方便用户根据作业需求随时转移安装位置，不会因为重量过大导致便携性下降。夹座与工作台接触的位置，上下两个接触面都做了平面度校准，安装后钳身的基准面与工作台面保持垂直，不会因为夹座的安装倾斜导致装夹工件出现角度偏差，对于需要保证装夹垂直度的打磨、钻孔作业，能够提供稳定的定位基准。钳口的平行度经过结构公差优化，开合全行程范围内上下钳口的平行度误差控制在0.1mm以内，装夹小型规则零件时不会出现工件翘起、夹偏的问题，对于需要保证装夹定位精度的小件钻孔、铣削作业，能够提供可靠的装夹定位。
