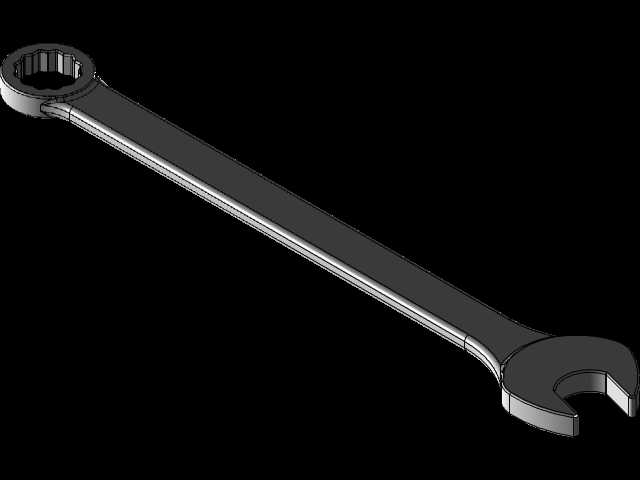

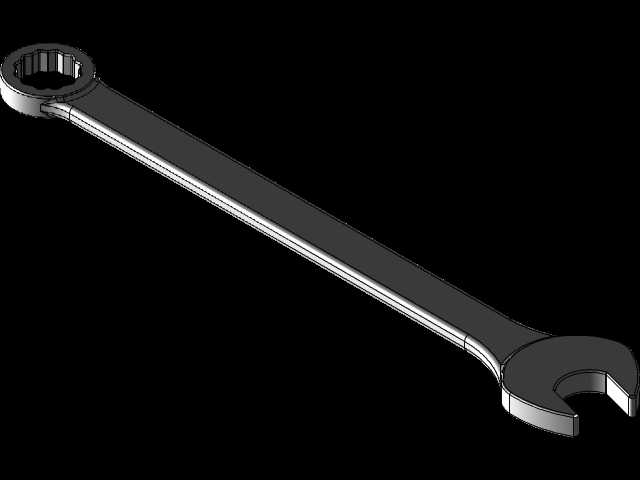

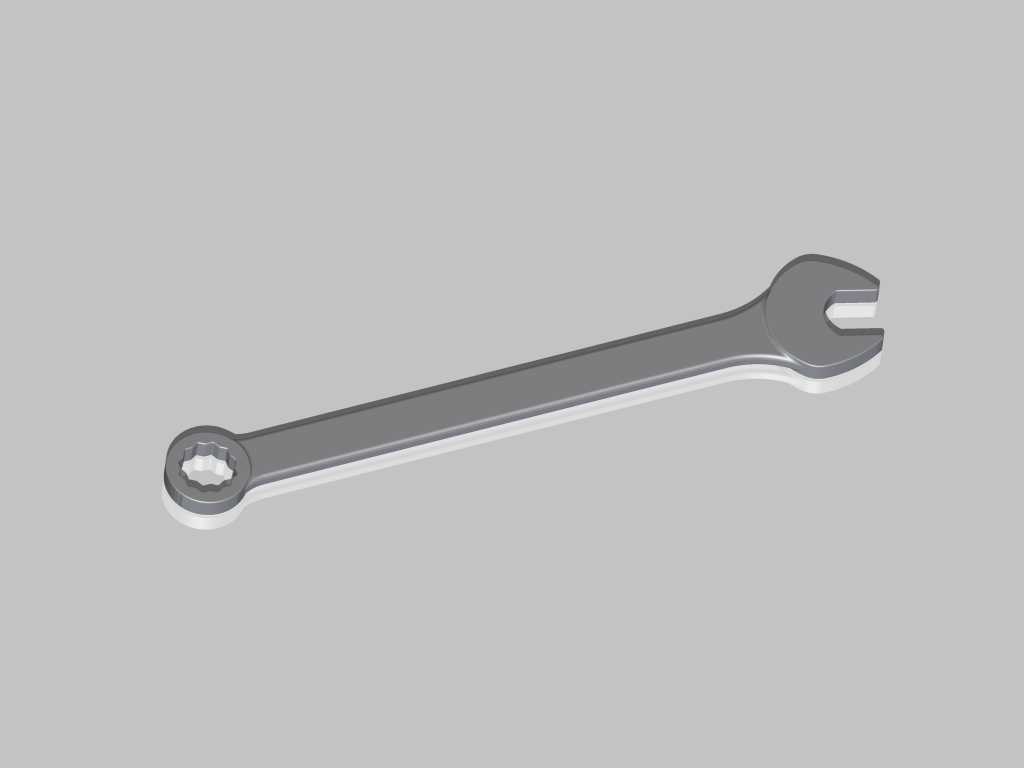

30mm开口梅花两用扳手结构设计

　　这款30mm规格的两用扳手，是机械装配、设备运维场景中极为常用的手动紧固工具，整合了开口扳手与梅花扳手的双重功能结构，可覆盖同规格外六角紧固件的不同作业工况需求。从实际应用场景来看，这类扳手广泛出现在机床装配调试、重型设备检修、五金加工生产线维护、管道安装、工程机械维保等作业环节，针对30mm对边尺寸的外六角螺栓、螺母类紧固件完成拧紧、拆卸操作，相比单一功能的扳手，能减少作业时工具更换的频次，提升现场操作效率。

　　从功能特性上看，扳手一端为开口式结构，开口尺寸严格匹配30mm外六角紧固件的对边宽度，开口端的设计优势在于可从紧固件的侧面快速卡入，适合紧固件操作空间轴向受限、无法从端部套入的作业场景，比如长螺杆中段的螺母调节、贴近安装面的紧固件操作，开口端的两个受力面做了加厚处理，避免大扭矩作业时出现开口扩张变形的问题；另一端为梅花式环型结构，内环的齿形完全贴合外六角紧固件的六个受力面，受力接触面积远大于开口端，能承受更大的拧紧扭矩，且作业时不容易打滑脱开，适合需要大扭矩预紧、紧固件锈蚀卡滞需要较大拆卸力矩的工况，梅花端的环形结构也能对紧固件形成完整包覆，减少拧动过程中棱角磨损的概率，保护紧固件外观与受力完整性。

　　设计思路上，整体采用长直杆式的力臂结构，力臂长度经过扭矩匹配计算，既保证手动施加作用力时能达到该规格紧固件所需的标准预紧力矩，又避免力臂过长导致扳手整体重量过大、便携性下降的问题。杆身截面采用工字型过渡结构，相比等直径的圆杆结构，在相同材料用量下能获得更高的抗弯曲强度，应对大扭矩作业时的杆身弯折风险，同时杆身表面做了哑光防滑处理，握持时不易打滑，即使手上沾有少量油污也能保持足够的摩擦力。两端工作头与杆身的过渡位置做了圆弧卸荷结构，避免应力集中导致的工作头断裂问题，这一细节在频繁承受交变扭矩的手动工具设计中尤为关键，能大幅提升工具的疲劳使用寿命。

　　从外形尺寸与安装边界来看，扳手整体长度适配30mm紧固件的常规扭矩需求，开口端的头部厚度控制在合理范围，可伸入深度较浅的安装间隙完成操作，不会因为头部过厚无法卡入紧固件；梅花端的头部外径做了优化设计，在保证环型结构强度的前提下尽可能缩小外径尺寸，适配紧固件周边空间局促的安装场景，比如法兰盘周边密集排布的螺栓组作业，不会因为梅花头外径过大与相邻螺栓发生干涉。两端工作头的开口与梅花内孔的同轴度、尺寸公差都严格控制在五金工具的精度标准范围内，卡入紧固件后不会出现旷量过大的问题，避免拧动时棱角打滑损伤紧固件。

　　在实际作业选型时，这类两用扳手需要匹配紧固件的对边尺寸，30mm规格通常对应M20规格的外六角螺栓，作业时可根据操作空间、所需扭矩大小选择使用开口端或是梅花端：当紧固件轴向有遮挡、只能从侧面切入时优先使用开口端快速操作，当需要施加较大预紧力矩、或是紧固件位置有足够的端部套入空间时，使用梅花端能获得更稳定的受力效果，减少打滑风险。杆身的平直设计也方便在特殊场景下施加附加力，比如需要额外增大力矩时，可在杆身尾部套入加力杆延长力臂，但此时需要注意控制施加的力矩上限，避免超过扳手的设计承载能力导致杆身弯曲或是工作头断裂。另外，扳手的整体表面处理兼顾了防锈性能与握持手感，在车间多油污、多湿度的作业环境下，能保持较长的使用寿命，不会轻易出现锈蚀导致的尺寸变化、表面粘滞等问题。
