车床回转顶尖活顶尖结构设计

　　回转顶尖是车床尾座上最常用的夹持支承元件之一，主要用于轴类、套类、长杆类工件在车削加工中的端面定心与径向支承。工件一端由三爪卡盘或弹簧夹头夹持，另一端通过尾座套筒推动顶尖顶入工件中心孔，使工件在两顶尖之间形成稳定的回转轴线。与固定死顶尖相比，活顶尖内部带有轴承组，顶尖头部随工件一起转动，能够显著降低中心孔与顶尖锥面之间的摩擦发热，适合较高转速、较大切削负荷以及较长工件的粗精加工场景。

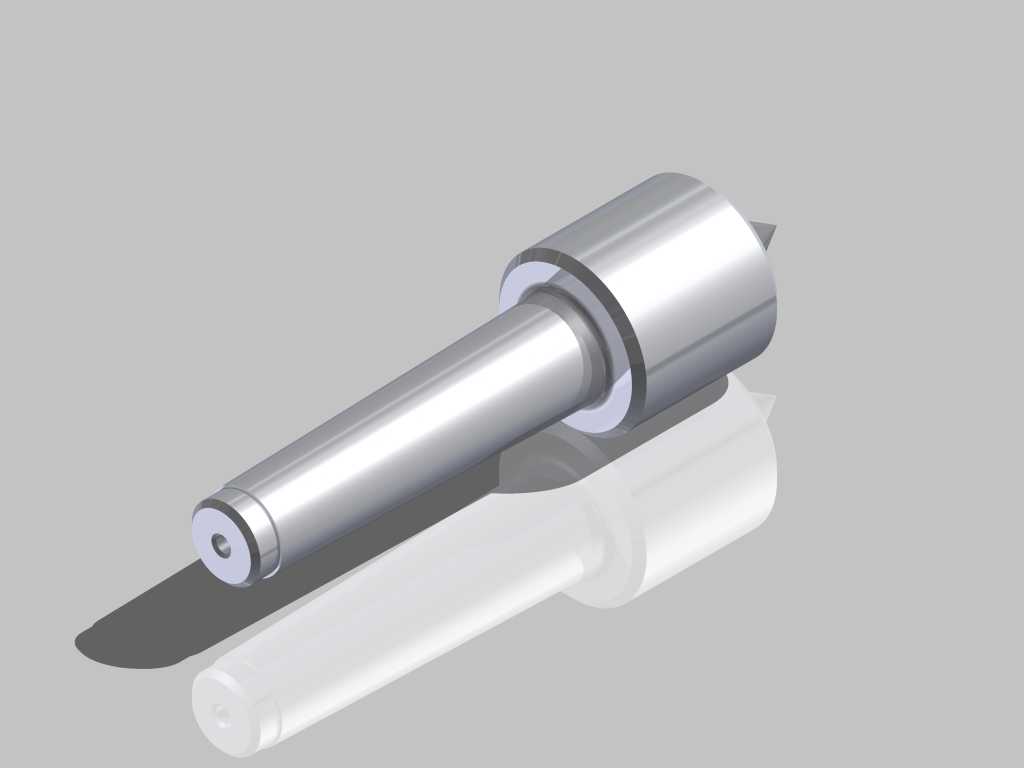

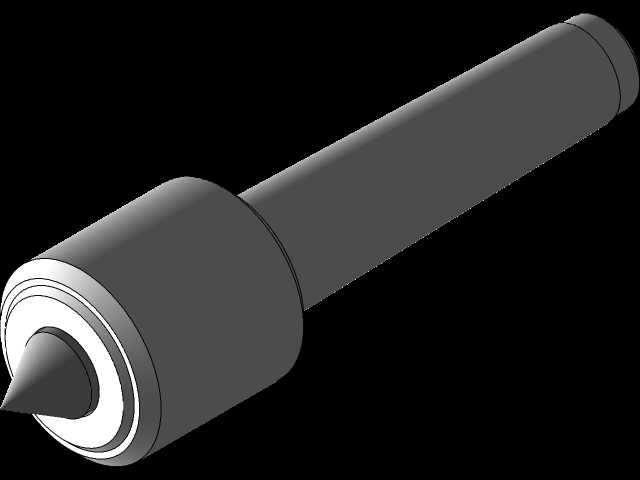

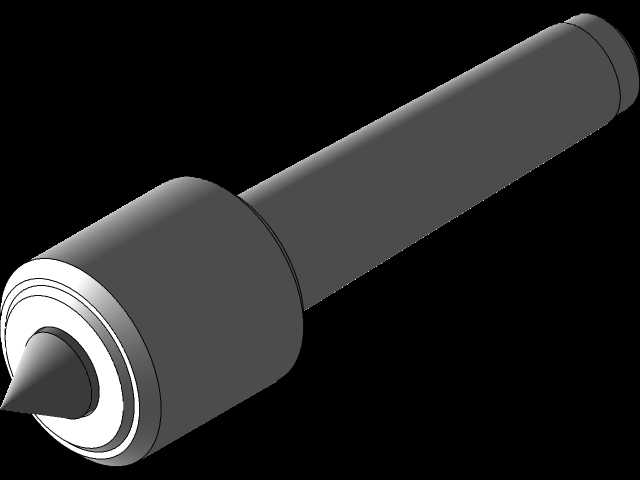

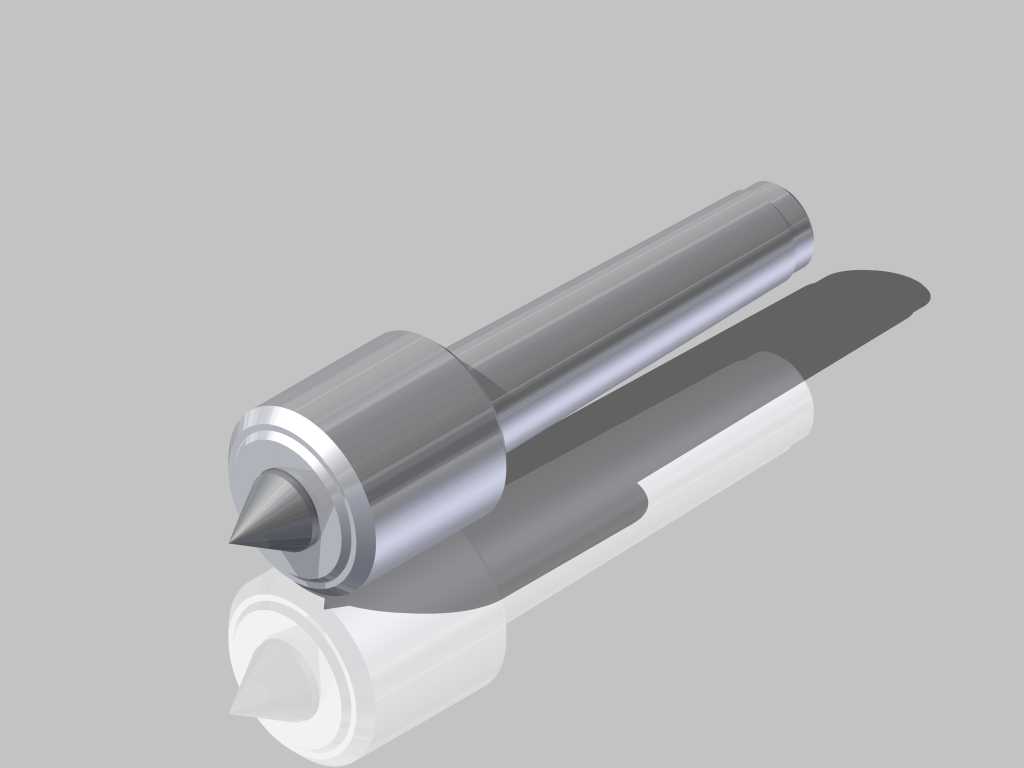

　　从结构上看，该模型整体呈细长轴状，前端为60°圆锥顶尖头，中段为加粗的轴承容纳壳体，后端为莫氏锥柄。锥柄部分直接插入车床尾座套筒的莫氏锥孔中，依靠锥面自锁实现定位与扭矩传递，安装时需将锥柄和尾座锥孔擦拭干净，避免铁屑、油污造成接触不良或锥面拉伤。拆卸时通过尾座后端的丝杠反顶或斜铁敲击即可退出，使用边界主要受尾座套筒锥孔规格、套筒行程以及尾座锁紧能力限制。

　　前端顶尖锥角通常取60°，与工件标准中心孔角度相匹配。锥面需要承受工件的轴向顶紧力和切削过程中的径向分力，因此顶尖头部一般采用高硬度合金工具钢或镶硬质合金笔尖，经淬火、磨削处理，保证耐磨和尺寸稳定。模型中顶尖头与壳体过渡处做了圆滑加厚，这一位置是应力集中区，粗车吃刀大、工件偏重时容易出现压痕甚至微裂纹，圆角过渡有助于提高接触强度。

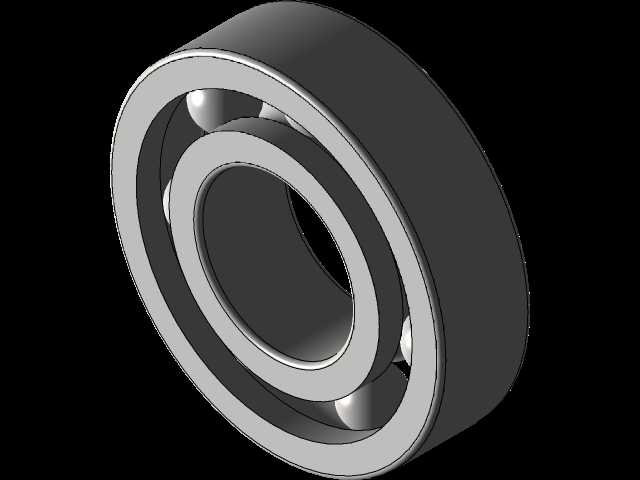

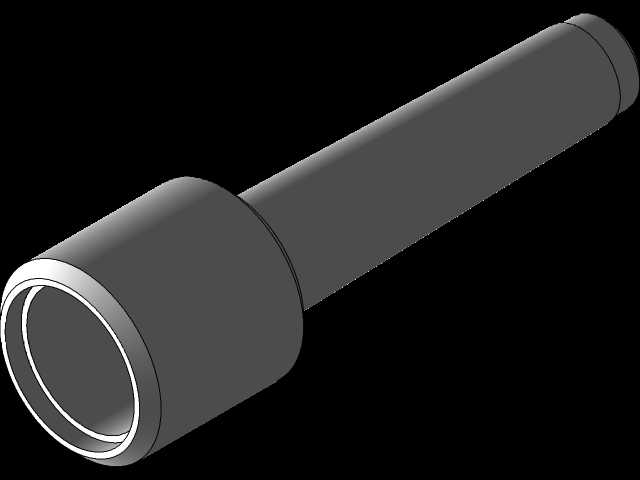

　　中段加粗壳体并非单纯外形变化，其内部空间用于布置轴承。常见活顶尖采用角接触球轴承、圆锥滚子轴承或推力轴承组合：径向轴承承担工件自重和切削径向力，推力轴承承担尾座施加的轴向顶紧力。壳体外径增大，可以容纳更大规格的轴承，提高承载能力；同时壳体表面常做滚花或台阶，便于扳手装拆和散热。建模时需要保证轴承腔、顶尖轴、后端锥柄三者同轴，若同轴度超差，工件回转时会产生跳动，直接表现为加工外圆出现椭圆、锥度或表面振纹。

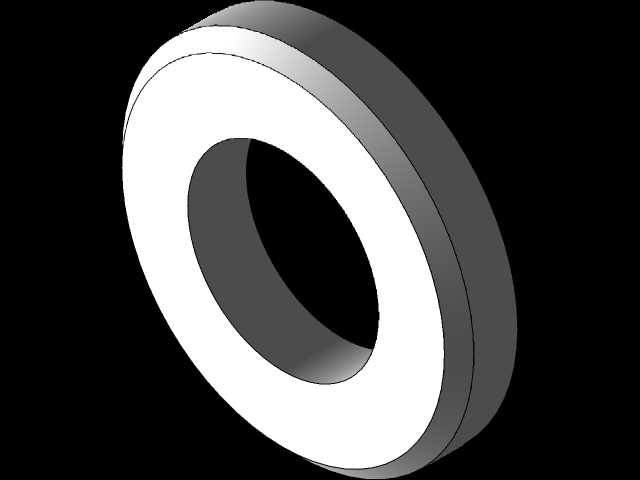

　　后端莫氏锥柄的尺寸按尾座套筒规格选取，常见规格有MT2、MT3、MT4、MT5等。锥柄不仅起定位作用，还要传递切削时产生的部分扭矩和轴向力。锥柄与壳体之间通常采用螺纹锁紧或过渡配合连接，内部轴承通过端盖、锁紧螺母预紧。预紧量控制是活顶尖设计和维护的关键：预紧过松，顶尖头部会窜动，加工表面产生波纹；预紧过紧，轴承发热严重，高速运转时容易烧坏。实际装配中常通过转动顶尖手感、温升情况和端面跳动检测来调整。

　　在车削工况中，活顶尖的应用非常广泛。粗车长轴时，它能够抵消工件因自重和切削力产生的弯曲变形，提高工艺系统刚度；精车外圆、端面和螺纹时，高精度活顶尖可以保证工件轴线稳定，降低形位公差；加工重型轴类、毛坯棒料时，承载型活顶尖可承受较大轴向和径向载荷；在数控车床上，配合可编程尾座使用，还能实现自动顶紧，减少人工干预。对于细长轴加工，活顶尖与中心架、跟刀架配合使用，能够进一步抑制工件颤振。

　　选型时不能只看顶尖外形，需要结合机床尾座锥孔、工件最大重量、主轴转速、切削负荷和中心孔形式综合判断。轻型高速活顶尖适合有色金属、小直径轴类的高速精车；重型载荷活顶尖壳体更粗、轴承更大，适合钢件粗车和断续切削；带可换头的活顶尖还可以更换标准顶尖、伞形顶尖、管子顶尖等，以适应不同端面形状。伞形顶尖用于大口径管件或较大中心孔工件，管子顶尖则伸入内孔支承，避免薄壁工件变形。

　　三维建模过程中，应重点还原莫氏锥柄、60°顶尖锥面、轴承壳体、端盖、密封结构和内部轴承装配关系。外形尺寸上，总长需控制在尾座套筒行程与工件中心孔深度允许范围内，壳体最大外径不能与刀架、卡盘或加工轮廓发生干涉；顶尖头伸出长度要保证工件顶紧后仍有足够的尾座进给余量。装配建模时应检查顶尖轴线与主轴轴线的等高关系，尾座中心偏高或偏低都会导致工件锥度误差。工程图中通常需要标注锥柄规格、顶尖锥角、同轴度、端面跳动、轴承配合公差以及密封润滑要求。

　　使用维护方面，加工前应检查顶尖转动是否灵活、锥面有无磨损和毛刺，顶紧力要适中，过大会使工件弯曲、轴承过载，过小则会在切削中松动。加工完毕后应及时清理铁屑和切削液，定期补充润滑脂，发现顶尖跳动过大、温升异常或锥面拉伤时，应拆检轴承并更换受损件。活顶尖虽属小型机床附件，但其精度和刚度直接影响轴类零件的加工质量，是车床工艺系统中不可忽视的基础部件。
