迷你型轴承拆卸拉拔工装结构设计

　　在设备运维、小型机械装配维修的现场场景中，过盈配合轴承的拆卸一直是容易损伤轴件、轴承座的高频操作环节，常规两爪、三爪拉马往往因为卡爪跨度、顶丝行程的限制，无法适配小尺寸深沟球轴承、微型滚针轴承的拆卸需求，这款迷你轴承拉拔器的结构设计，正是针对小空间、小规格轴承拆卸的痛点做了针对性优化。

　　从实际使用场景来看，这类小型拉拔工装主要适配电机端盖小轴承、小型减速机输入轴轴承、精密传动机构微型轴承的拆卸作业，作业空间往往局限在设备腔体内部，周边有布线、相邻传动件干涉，无法使用大尺寸拉马，也不允许通过敲击轴端、撬棍撬动轴承外圈的暴力方式拆卸，避免造成轴颈拉伤、轴承座配合面变形、轴承保持架碎裂等次生故障。

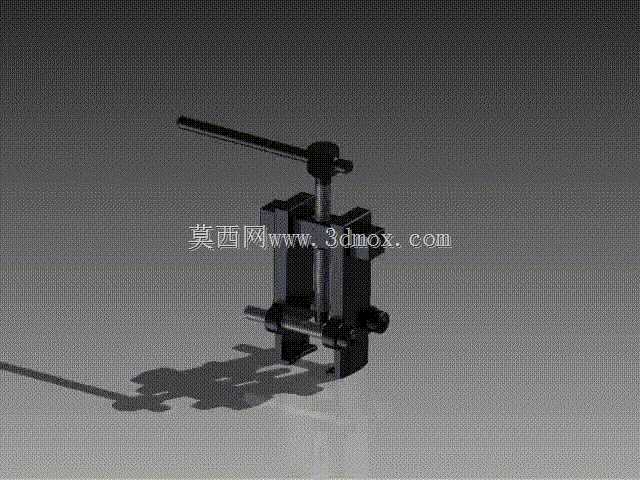

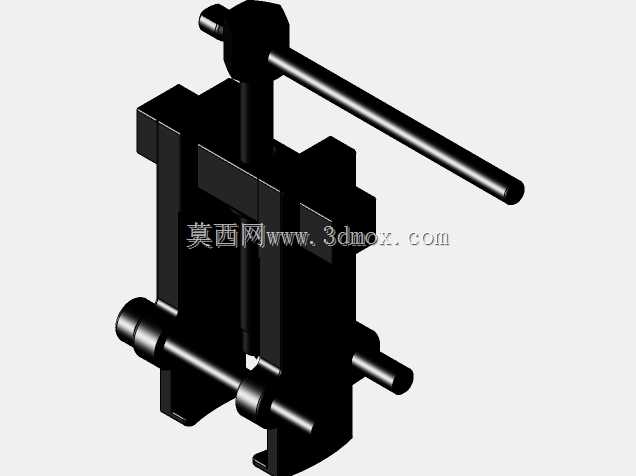

　　功能设计上，这款拉拔器采用对称式双夹爪结构，夹爪的勾边做了薄型化处理，能够伸入轴承内圈与安装台阶之间的狭小缝隙，勾住轴承内圈端面，避免传统拉马勾住轴承外圈拆卸时造成的滚动体、保持架受力变形问题。顶部的施压螺杆采用梯形传动螺纹，相比普通三角螺纹，传动效率更高，自锁性能稳定，旋转施力时不会因为作业震动出现回程打滑的问题，螺杆底端做了圆弧凹坑设计，作业时可以对准轴端的中心孔，保证施力方向与轴的中心线完全重合，避免偏载造成轴件弯曲、夹爪滑脱的风险。两侧的导向立柱与夹爪滑座采用间隙配合，滑座可以沿着立柱上下滑动，适配不同厚度尺寸的轴承拆卸行程需求，夹爪与滑座之间采用铰接连接，能够根据轴承外圈的直径小幅调整开合角度，在一定尺寸范围内覆盖不同规格的小轴承拆卸，不需要频繁更换夹爪配件。

　　设计思路层面，整个结构没有采用复杂的分体快换结构，所有零部件都采用常规金属切削工艺即可加工，夹爪选用合金结构钢做淬火处理，勾边位置做局部硬度强化，避免长期受力出现卷边、断裂问题；导向立柱与顶部的固定横梁采用过盈压装配合，不需要额外的紧固件连接，减少了工装本身的装配间隙，保证施力时的结构刚性。施压螺杆的顶部做了四方受力头，可以配套棘轮扳手、套筒扳手使用，在空间极度狭小的位置，不需要大角度旋转手柄，通过棘轮的小角度进给就能完成施力，适配设备内部的受限操作空间。

　　从安装边界与尺寸适配来看，这款拉拔器的夹爪最小闭合直径可以覆盖10mm左右的小尺寸轴承，最大开合跨度适配到50mm直径的轴承，整体工装的外轮廓宽度控制在80mm以内，高度方向在螺杆完全收回时整体高度不超过150mm，能够伸入大部分小型设备的腔体内部作业，不需要提前拆卸周边的相邻零部件，大幅缩减维修拆卸的前置工作量。施力螺杆的有效行程达到60mm，足够将轴承从轴颈上完全拉出，不需要中途二次调整夹爪的卡装位置。

　　实际作业时，操作人员只需要先将两个夹爪张开，对准轴承内圈端面，将夹爪的勾边完全卡入轴承内圈与轴肩的缝隙内，再旋转顶部的施压手柄，让螺杆底端顶住轴端中心孔，持续匀速旋转螺杆，夹爪就会带着轴承沿着轴向平稳移出，整个施力过程中受力完全沿轴向传递，不会对轴件、轴承座产生径向的掰扯力，从根源上避免了拆卸过程中的零部件损伤。相比市面上常见的小型拉马，这款结构的夹爪做了加长处理，能够适配轴承安装位置距离轴端有一定深度的场景，不会出现夹爪够不到轴承内圈的问题，同时夹爪的勾边厚度控制在2mm以内，即使是内圈与轴肩间隙很小的精密轴承，也能顺利卡入，不需要提前对间隙做扩充处理。

　　在日常的设备维保场景中，这类小型专用拉拔工装往往是维修班组的必备工具，相比通用拉马，它的针对性更强，在小轴承拆卸作业中的效率是通用工具的3-4倍，同时能将拆卸造成的零部件损伤率降到极低的水平，尤其适合精密传动设备、小型机电产品的售后维修、产线装配返工等场景使用，结构简单可靠，没有易损的复杂零件，长期使用只需要定期给传动螺纹添加润滑脂，就能维持顺畅的施力手感，不需要特殊的维护保养。
