角式快开冷热水控水阀结构设计

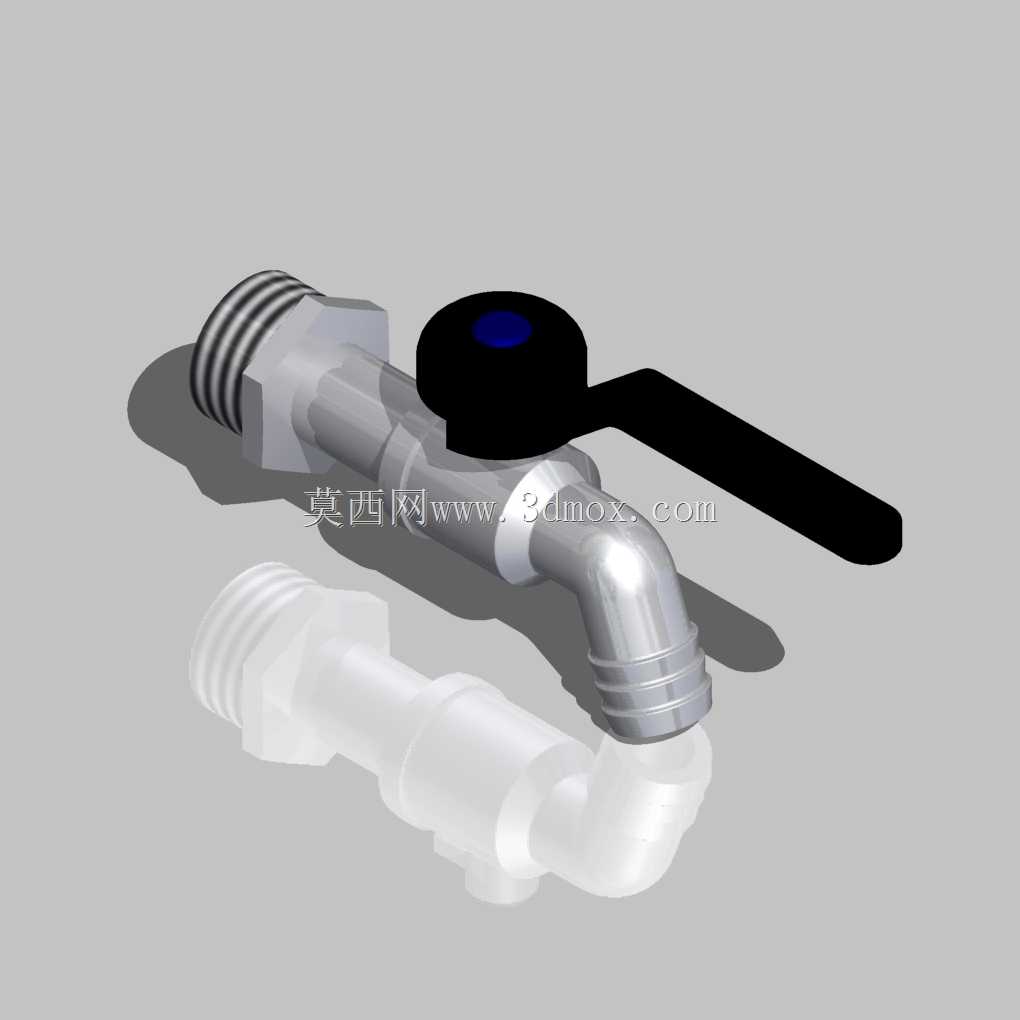

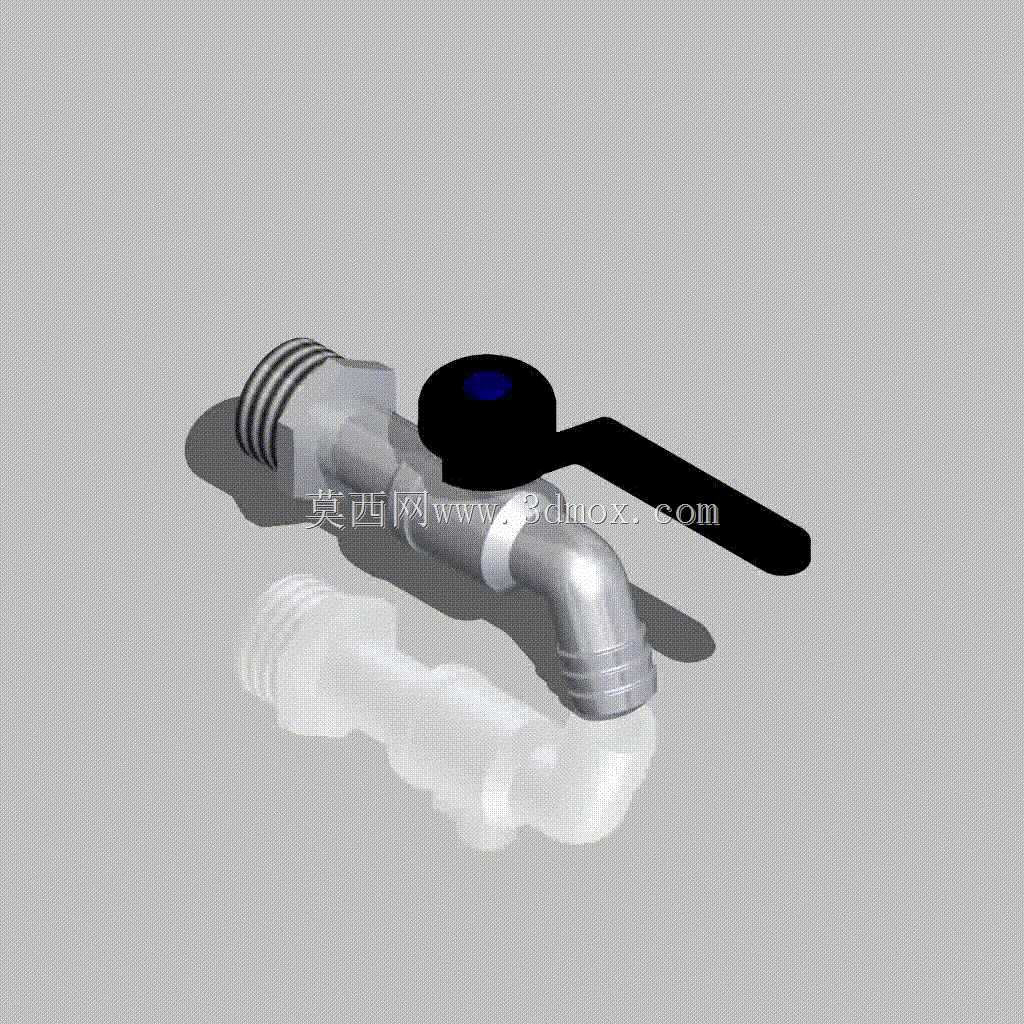

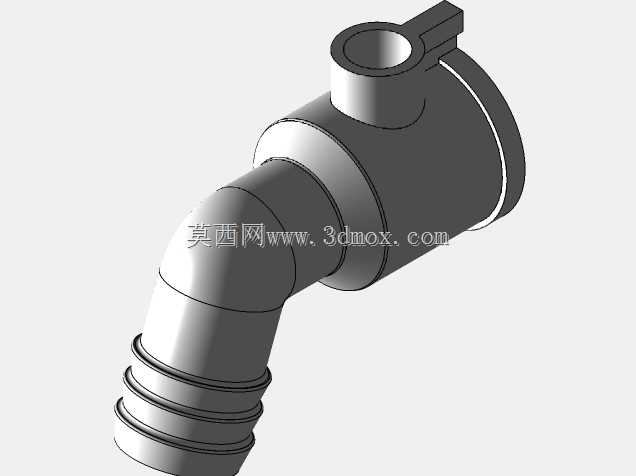

　　这款角式控水阀主要应用于民用建筑冷热水管路终端、厨卫供水支路、小型商用饮水设备出水端，也可适配实验室供水台、户外临时取水点的管路通断控制场景，核心作用是实现管路流体的快速通断与小范围流量调节，相比传统旋塞式水阀操作行程更短，日常启闭仅需90度扳动操作，大幅降低高频使用场景下的操作耗时。从结构设计逻辑来看，整体采用直角式流道布局，进水端为外螺纹直连结构，适配常规家装4分供水管道的内螺纹接口，出水端为外螺纹竹节式接头，可直接插接柔性供水软管，无需额外转换接头即可完成与用水终端的连接，有效减少管路连接点的渗漏风险。阀体主体采用等径弯角流道设计，流道内壁做圆弧过渡处理，避免直角流道带来的流体压损与湍流噪音，在0.1-0.

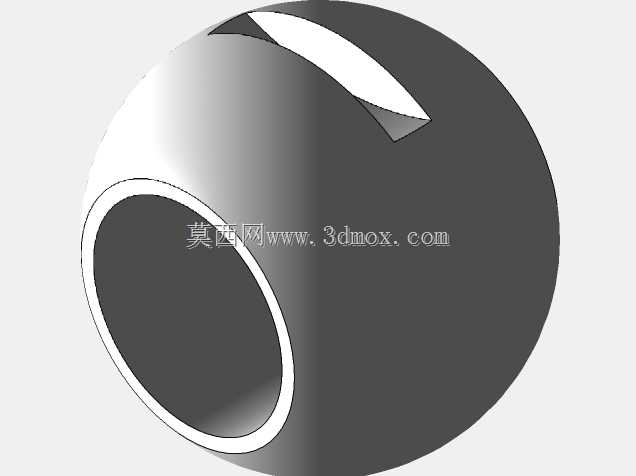

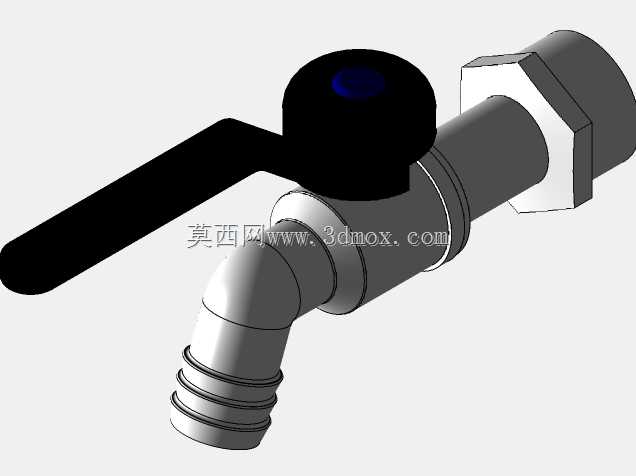

　　6MPa的常规市政供水压力区间内，流体通过时的压损可控制在0.02MPa以内，不会出现明显的水流啸叫问题。操作手柄采用加长杠杆式结构，手柄握持段做扁平化防滑处理，启闭时的操作力矩控制在0.8-1.2N·m区间，即便手部沾水或带薄手套操作也能轻松完成启闭，无需借助额外工具。阀芯部分采用陶瓷密封副结构，密封面做镜面研磨处理，正常工况下的启闭寿命可达50万次以上，密封面不会因水中的细小砂粒磨损出现滴漏问题，相比橡胶密封结构的耐老化、耐磨损性能提升4倍以上。安装边界方面，进水端螺纹轴线与出水端螺纹轴线呈90度垂直布局，进水端螺纹长度设计为12mm，安装时拧入管道内螺纹的深度控制在8-10mm即可满足密封要求，不会出现拧入过深顶坏管道内丝、

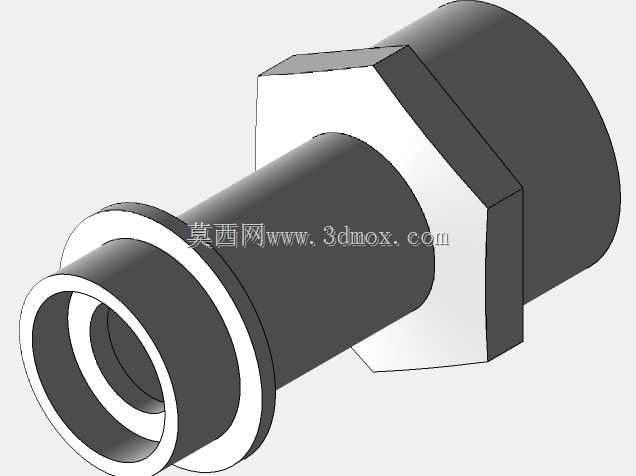

　　或拧入过浅密封不足的问题；阀体弯角处的回转半径为22mm，安装时预留的侧向操作空间仅需60mm即可满足手柄全行程转动需求，适配厨卫台面下、墙体暗装盒内等狭小安装空间的布局要求。阀体外部做亮面镀铬处理，镀层厚度控制在8-12μm，通过48小时中性盐雾测试不会出现锈蚀剥落问题，适配潮湿的厨卫使用环境。手柄与阀芯的连接采用扁方定位结构，装配时无需额外打胶或插销固定，依靠手柄端部的锁紧螺母即可完成固定，后期维护更换阀芯时仅需拆下装饰盖与锁紧螺母即可完成阀芯更换，无需整体拆卸阀体，大幅降低后期维护成本。在细节结构处理上，进水端螺纹根部设计有一体式六角定位台，安装时可使用普通活动扳手卡持定位台完成拧紧操作，

　　不会因扳手卡持阀体弯角部分造成阀体变形；出水端竹节接头设计有两道环形倒刺，插接软管后配合喉箍固定可承受1.2MPa的水压不脱管，满足高层住宅高楼层供水压力波动下的使用要求。整体结构没有冗余的装饰性部件，所有外部结构均服务于安装、操作、密封的实际功能需求，壁厚设计经过强度校核，在1.5MPa的爆破压力下不会出现阀体开裂问题，满足民用供水系统的安全使用标准。
