桌面级数控雕刻机1.0RC迭代结构设计

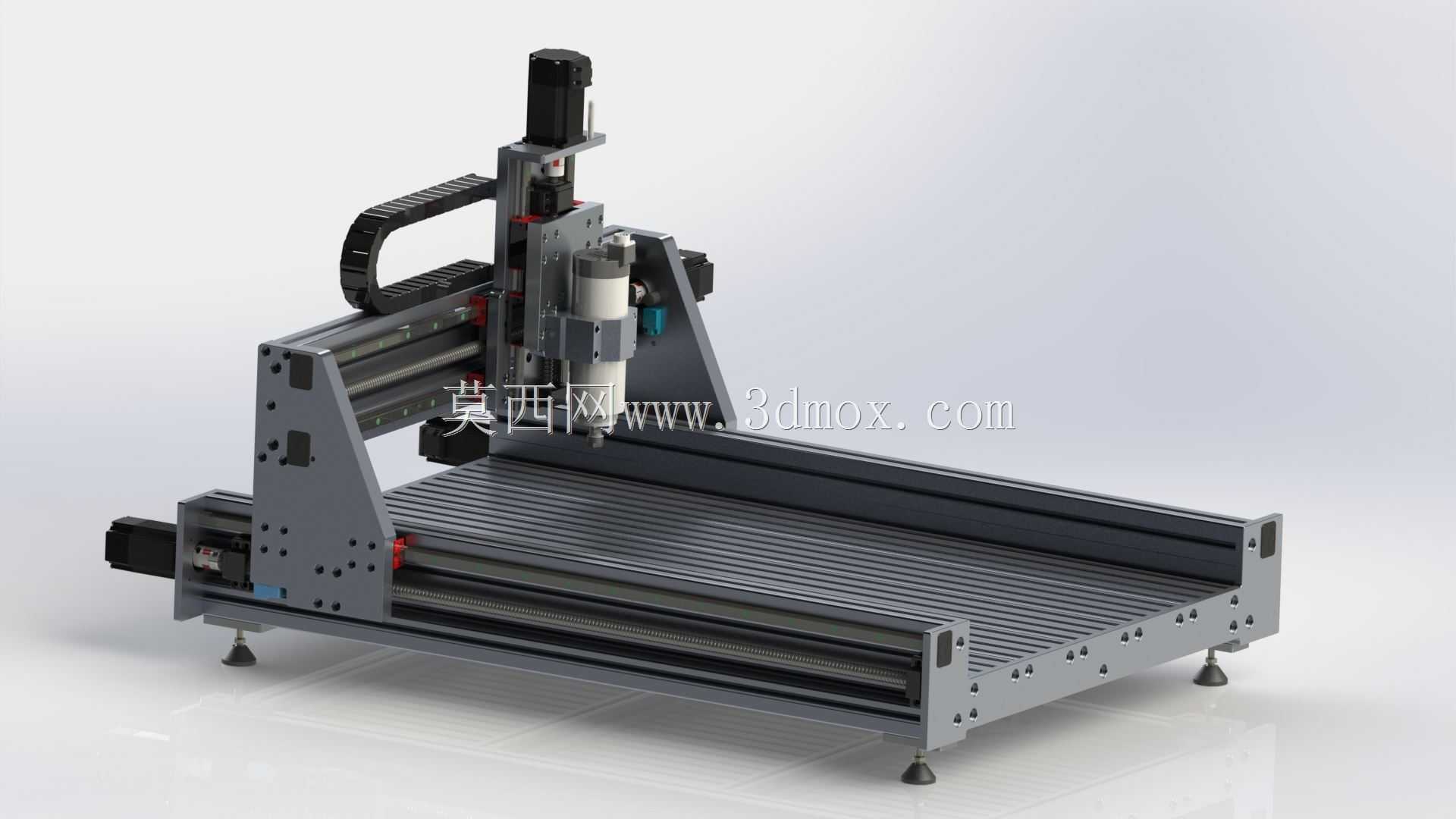

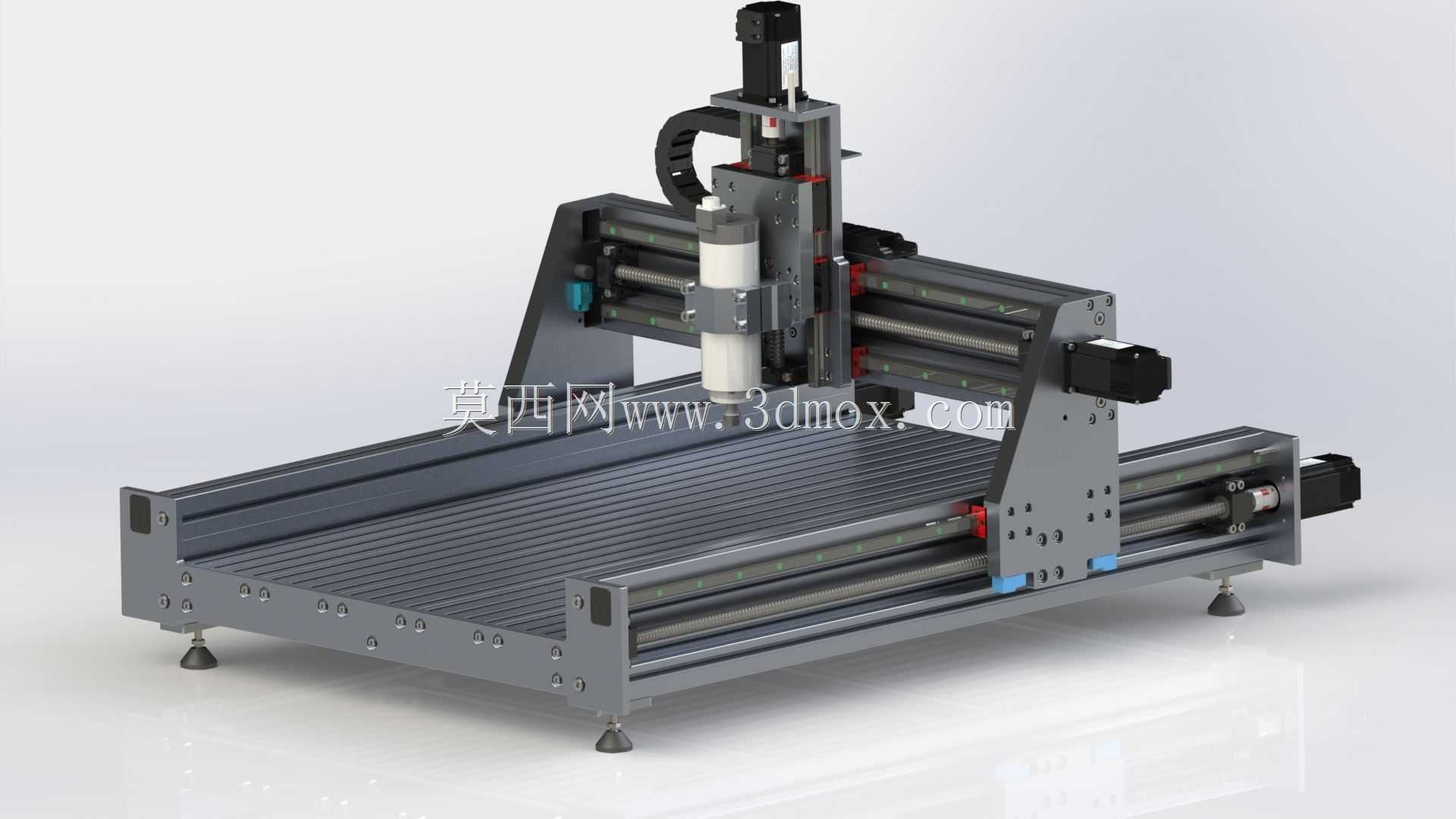

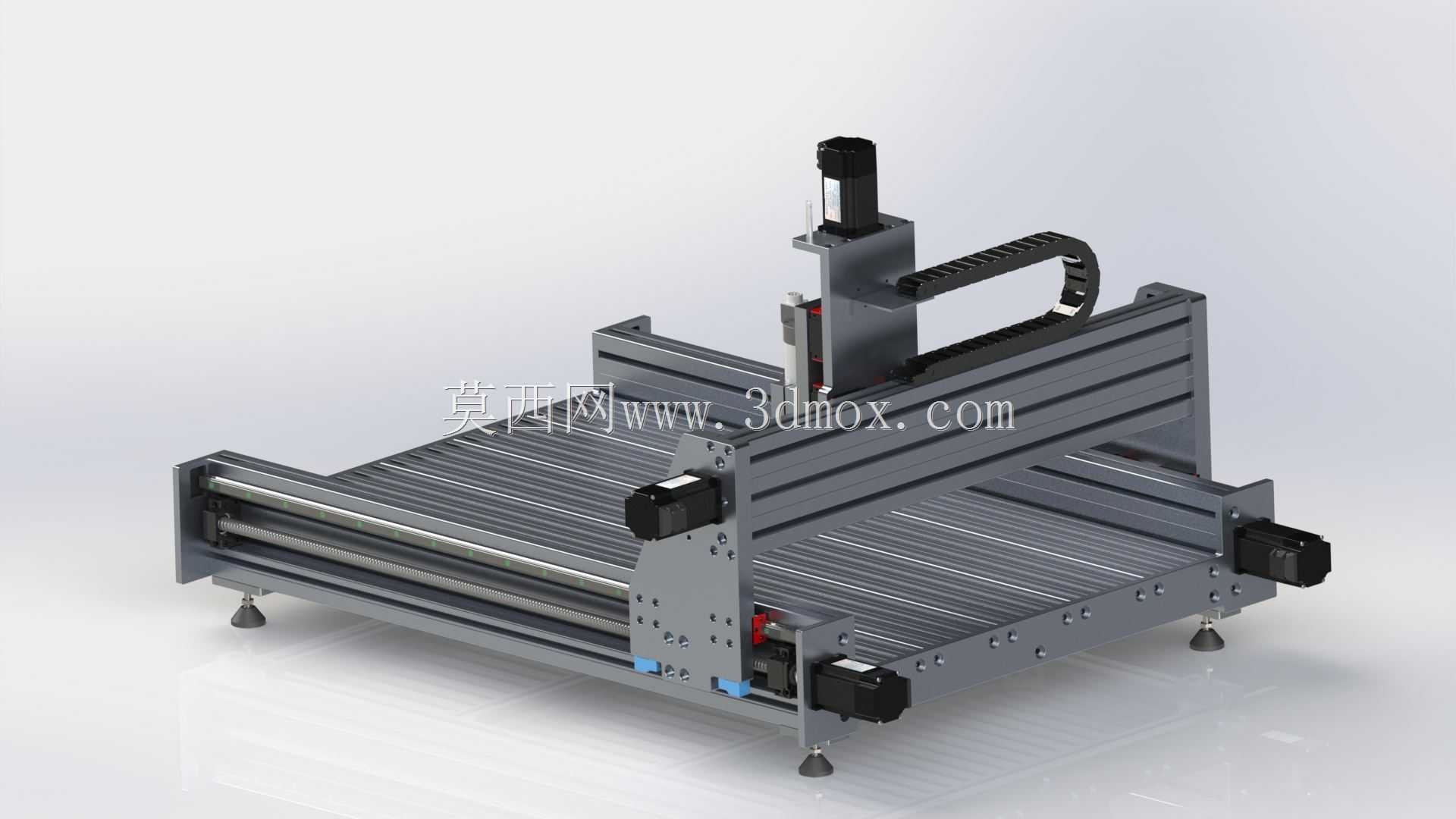

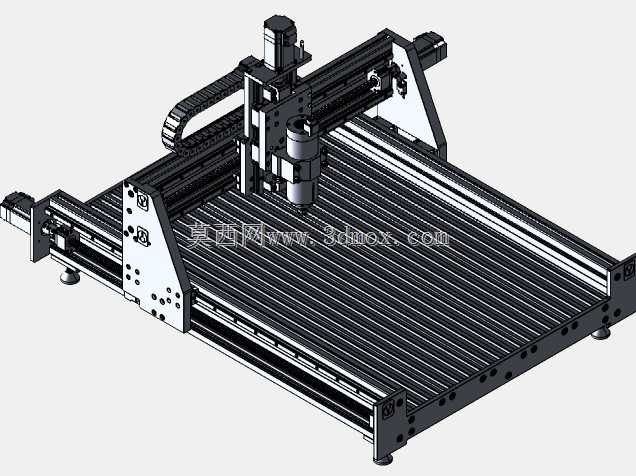

　　这款桌面式数控加工设备的设计，最初瞄准的是小批量非标零件加工、手板制作、软金属及非金属材料精密切削的场景，不管是个体工坊的定制化加工、院校实验室的教学实操，还是小型研发部门的样件快速打样，都能适配对应的使用需求，不需要占用大面积的工业厂房空间，普通工作台面即可完成布设。从结构迭代的细节来看，1.0版本在前后面板上新增的横向轮廓孔，核心是为零件的标准化制造做准备，这类孔位既可以作为装配过程中的定位基准，也能预留出后期加装辅助工装、冷却管路、走线卡扣的安装位置，避免后期改装时在成型板材上二次钻孔破坏结构强度。传动部分的设计考量覆盖了全行程的运动稳定性，Y轴位置新增的橡胶限位阻尼器，能在轴体运动到行程端点时吸收硬碰撞产生的冲击力，

　　既减少碰撞产生的噪音，也能避免长期硬撞击导致的丝杠螺母松动、导轨滑块偏移问题，对应调整的Y轴板形状，是在多轮运动干涉校核后完成的优化，既给限位器留出了足够的安装空间，也缩减了不必要的板材冗余重量，降低Y轴运动时的惯量负载。Z轴端板上新增的安装孔，专门适配2.2kW、直径80mm规格的主轴，这类主轴的切削扭矩足够覆盖亚克力、PCB、软铝、木材等常见材料的加工需求，孔位的位置度公差控制在0.02mm以内，保证主轴安装后与工作台面的垂直度，避免加工时出现锥孔、斜面等精度问题。设备配备的可调节支脚，是针对桌面放置场景做的设计，不同工作台的平面度存在差异，通过支脚的螺纹调节可以快速将工作台面调整至水平状态，保证X、

　　Y轴的运动平面与加工平面平行，减少加工深度不均的问题。针对后期维护的便利性，设计时专门在对应位置增加了X轴轴承更换窗口，配套加装了密封窗盖，日常加工时窗盖可以阻挡切削碎屑、切削液进入轴承安装位，需要更换轴承时不需要拆解整个轴系护板，大幅降低维护的拆装工作量。之前版本中存在的零件几何误差、孔位对齐偏差、滚珠丝杠与安装支架的同轴度偏差问题，都在迭代过程中逐一修正，同时新增的Y轴轴承更换插槽，让Y轴端的轴承维护也能实现免大范围拆解，降低后期运维的时间成本。设备的整体安装边界控制在桌面设备的合理范围内，底部的铝型材工作台面预留了标准T型槽，方便用户快速装夹工件、搭配通用夹具使用，X、Y、Z三个轴的导轨安装面都做了铣平处理，

　　保证导轨安装后的直线度，传动丝杠采用预紧安装的方式，消除反向间隙，提升往复运动的定位精度。走线通道的专门设计，让所有动力线、信号线都能沿护板内部的通道布设，避免运动过程中线缆与运动部件产生剐蹭，减少线缆破损导致的设备故障，也让设备整体外观更整洁，没有外露的杂乱线缆。从实际加工的适配性来看，这款设备的结构刚性足够支撑常规的小进给量精密切削，不会因为切削力产生明显的结构形变，加工出来的零件尺寸公差可以控制在0.1mm以内，满足绝大多数非高精度工业级加工的需求，不管是做浮雕雕刻、PCB线路板铣制，还是小型结构件的轮廓切削，都能稳定完成加工流程。
