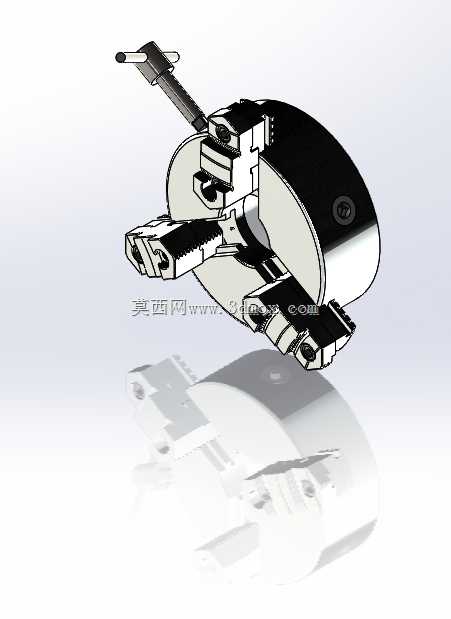

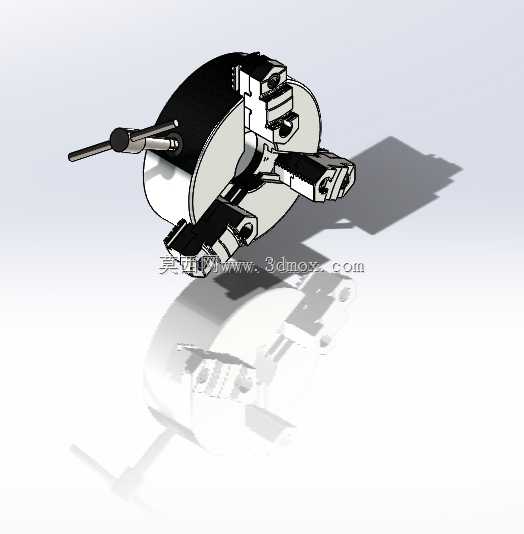

三爪自定心车床卡盘夹持工装结构

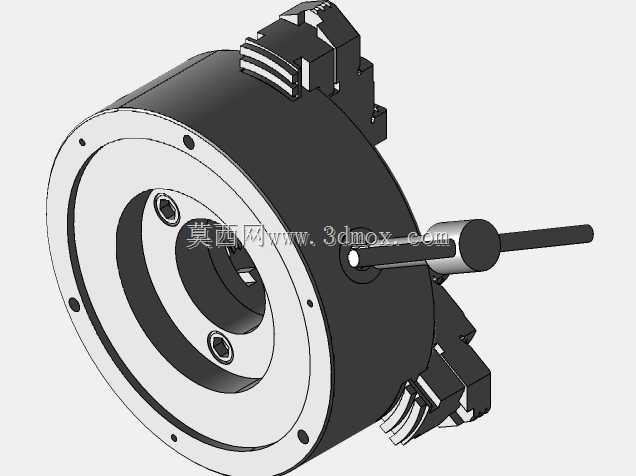

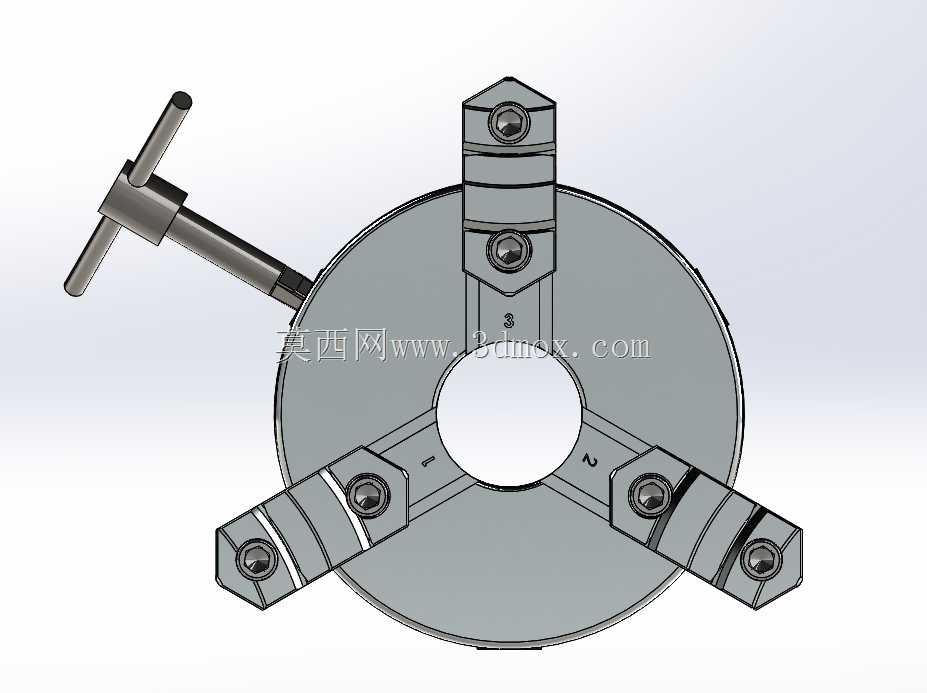

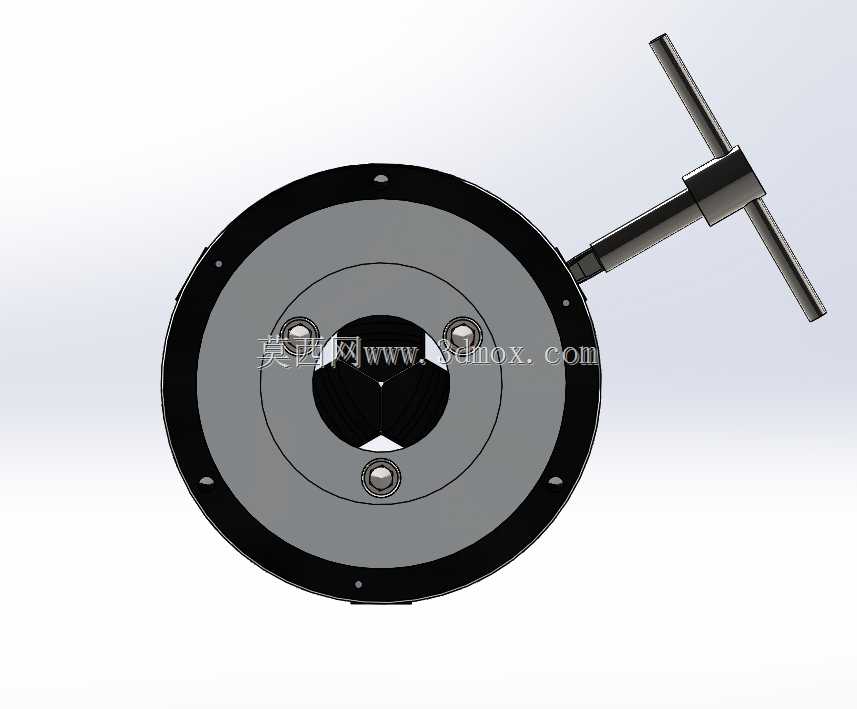

　　在普通卧式车床、转塔车床及经济型数控车床的主轴端部，三爪卡盘是承担工件装夹定位的核心功能部件，其装夹精度直接决定回转类零件的同轴度、圆度等核心形位公差表现。这套三爪卡盘结构采用盘式基体布局，基体背部设置与主轴端部匹配的连接止口与锁紧螺栓孔位，安装时需保证止口与主轴定位轴颈的配合间隙控制在0.02mm以内，端面贴合度通过塞尺检查不允许出现0.01mm以上的贯穿间隙，避免高速回转时因装夹偏心产生振动。卡盘内部采用平面螺纹传动结构，三个卡爪沿基体上的120°等分径向导槽做同步移动，导槽的侧面配合精度经过配磨处理，卡爪移动时的侧向间隙控制在0.015mm以内，保证三个卡爪的同步进给误差不超过0.03mm，实现工件的自动定心，

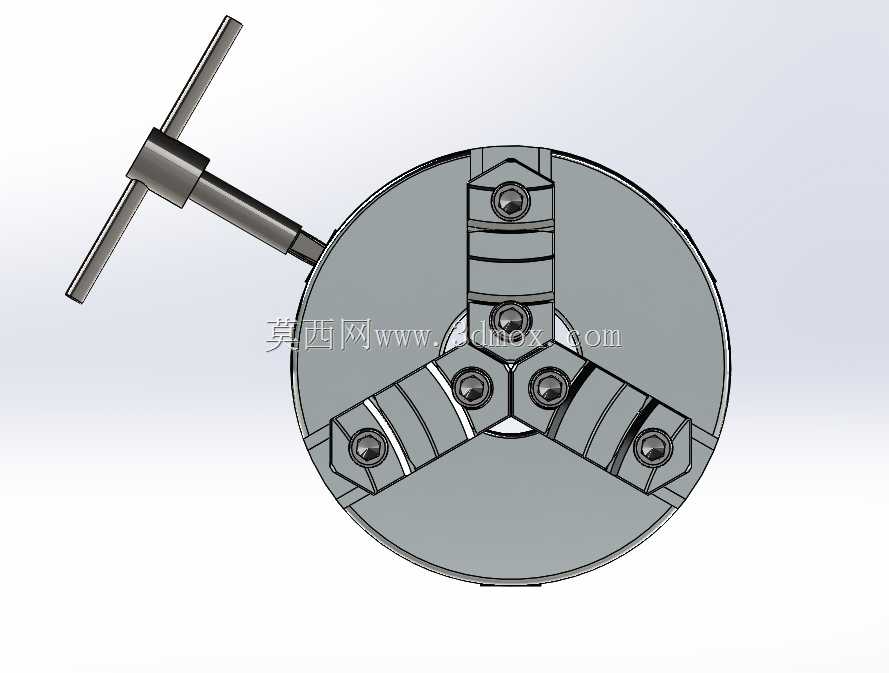

　　无需操作人员反复找正，大幅缩短轴类、盘类回转零件的装夹辅助时间。卡爪采用分体式组合结构，包含基爪与上爪两部分，基爪与平面螺纹啮合的齿部经过淬硬处理，硬度达到HRC55-60，保证长期反复装夹过程中齿面不会出现过度磨损导致的传动间隙增大；上爪设置可更换的软爪与硬爪两种适配形式，硬爪用于夹持毛坯件、黑皮件的粗加工工序，软爪可根据待加工工件的直径进行镗修，用于精加工工序的高精度装夹，夹持薄壁工件时可通过调整卡爪的夹持面弧度，增大接触面积减小夹持变形。卡盘侧部设置的扳杆插孔与内部小齿轮联动，插入卡盘扳手转动时即可驱动平面螺纹转动，带动三个卡爪同步开合，操作力矩经过传动比优化，操作人员施加常规手动力矩即可实现足够的夹持力，

　　针对大直径重型工件装夹时，可在扳杆端部加装套管增大力矩，但需注意力矩不得超过卡盘额定夹持力矩的1.2倍，避免内部螺纹齿部发生崩齿损坏。从安装边界来看，该卡盘的外径尺寸适配对应规格车床的主轴端装夹空间，回转时卡爪外伸状态下的最大回转直径不超过车床床身的最大回转直径参数，避免卡盘回转时与床身导轨、刀架等部件发生运动干涉。卡盘前端面设置的配重平衡螺孔，可针对非对称工件装夹时加装平衡块，抵消高速回转时的离心力不平衡量，将主轴运转时的振动值控制在允许范围内。在实际加工场景中，这套卡盘可适配圆形棒料、六角棒料、环形盘类零件的装夹，对于小型偏心零件的加工，也可通过调整单个卡爪的伸出量实现偏心装夹，满足小批量偏心零件的加工需求，

　　无需额外制作专用偏心夹具。日常维护时，需定期拆开卡盘清理导槽内与平面螺纹缝隙中的切屑、切削液残留，涂抹二硫化钼润滑脂保证卡爪移动顺畅，避免切屑卡滞导致卡爪移动卡涩、定心精度下降；长期使用后若出现卡爪定心精度超差，可通过镗修软爪的方式恢复装夹精度，当内部平面螺纹齿部磨损量超过0.1mm时，则需更换卡盘内部传动部件或整体更换卡盘，避免因夹持失效引发加工安全事故。卡盘的锁紧机构具备自锁特性，当撤除卡盘扳手的转动力矩后，平面螺纹的螺旋升角小于摩擦角，可实现传动自锁，加工过程中卡爪不会在切削力作用下自行松脱，保证切削过程的装夹可靠性，针对高速切削工况，还可在卡盘外部加装安全防护罩，防止极端情况下卡爪或工件飞出造成安全隐患。
