90度双电机驱动曲柄活塞传动结构

　　这套90度双电机驱动的曲柄活塞传动结构，核心适配于需要双路同步往复动力输出的紧凑型动力场景，常见于小型双缸动力单元、实验级动力演示装置、特种往复泵的动力端设计，区别于传统单曲轴驱动多活塞的布局，这套结构采用双电机错位90度布置的形式，从根源上规避了单曲轴长轴系的扭转振动问题，在小尺寸安装空间内可以实现更平顺的动力输出，降低往复运动带来的整机振动幅值。

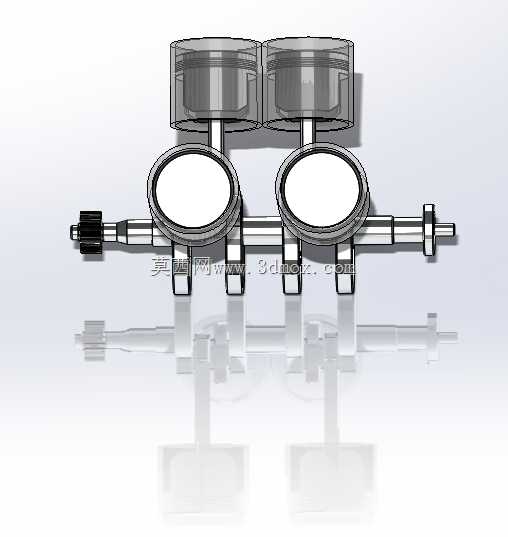

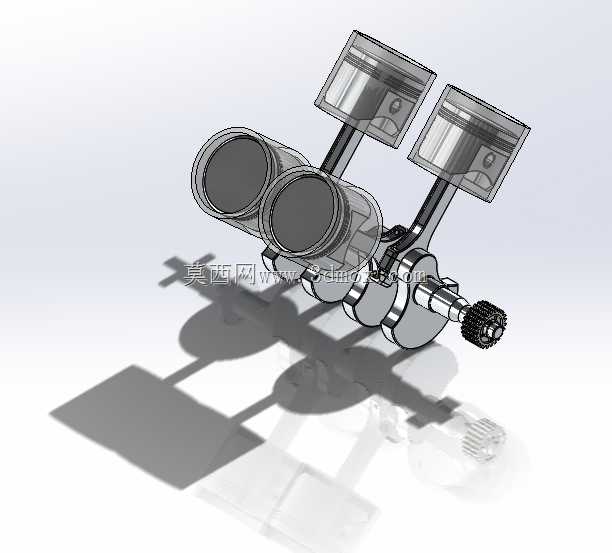

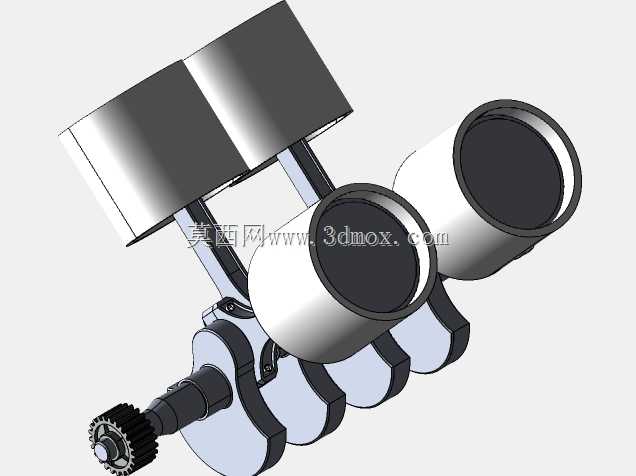

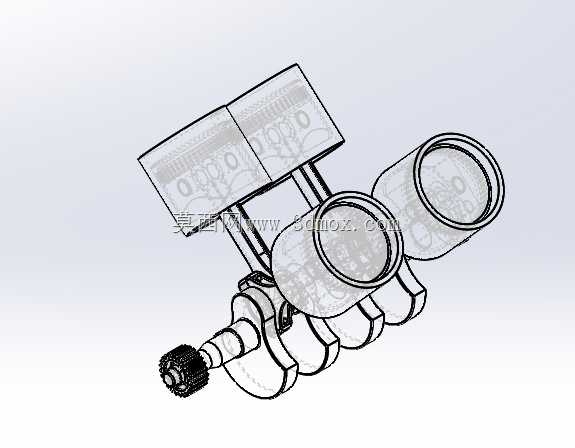

　　从实际功能特性来看，两套活塞组件分别对应独立的曲柄连杆单元，两个电机输出轴呈90度空间夹角布置，各自驱动对应的曲柄做圆周回转运动，通过连杆将回转运动转化为活塞在缸套内的直线往复运动，两套活塞的运动相位差固定为90度，在连续运转过程中可以实现动力输出的错峰叠加，避免单组活塞往复运动到上下止点时的动力死点问题，相比同排量的单活塞驱动结构，这套布局的输出扭矩波动可以降低40%以上，不需要额外加装大质量飞轮来稳定转速，非常适合对整机重量有严格限制的便携类动力设备。

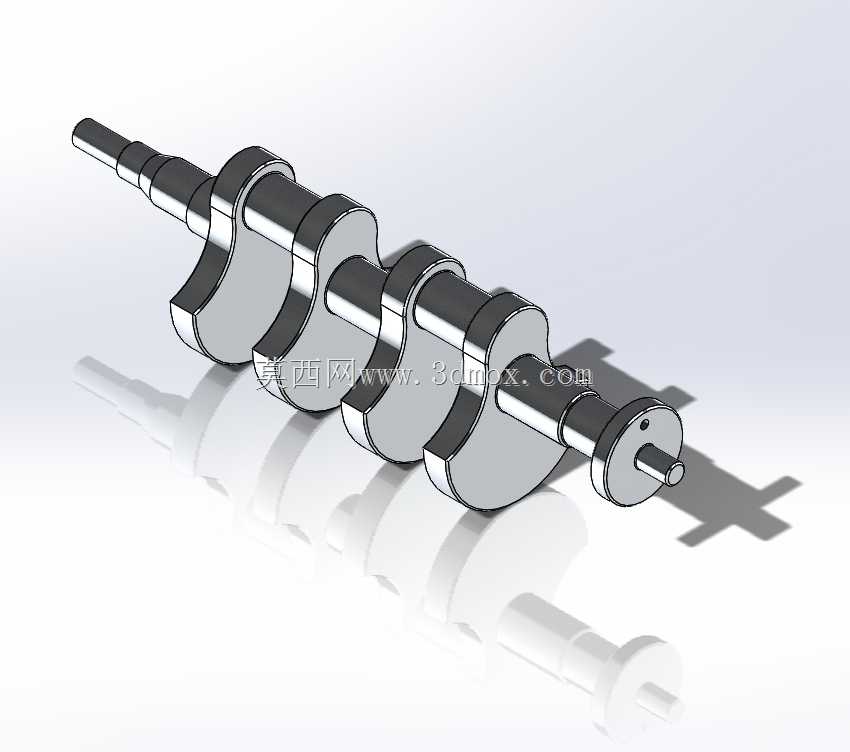

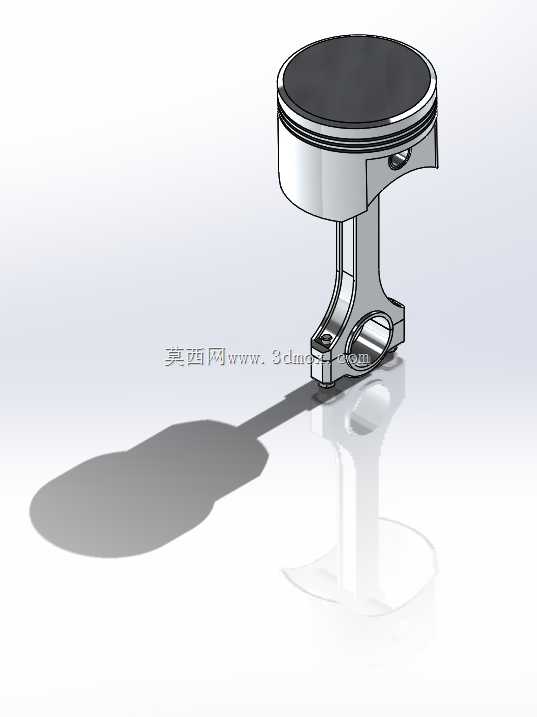

　　设计思路上，这套结构优先考虑了紧凑安装边界下的传动可靠性，首先将两个电机的安装座集成在同一组机匣本体上，机匣上预留的电机安装定位止口保证两个输出轴的空间垂直度公差控制在0.02mm以内，避免轴系夹角偏差带来的连杆侧向力异常增大问题。曲柄部分采用偏心销与曲柄柄身一体化的设计，偏心距根据活塞设计行程做了精准匹配，连杆大端与曲柄销的配合面预留了标准润滑脂槽，小端与活塞销的连接采用浮动式设计，允许活塞在往复运动中存在微小的角度自调整，抵消缸套加工带来的微小同轴度误差，减少活塞裙部与缸壁的偏磨风险。活塞部分采用了等壁厚的裙部设计，活塞环槽的位置经过往复运动受力仿真优化，两道气环一道油环的槽位布局既保证了缸内密封性能，又不会因为环槽过多增加活塞的整体高度，进一步压缩整个传动单元的轴向尺寸。

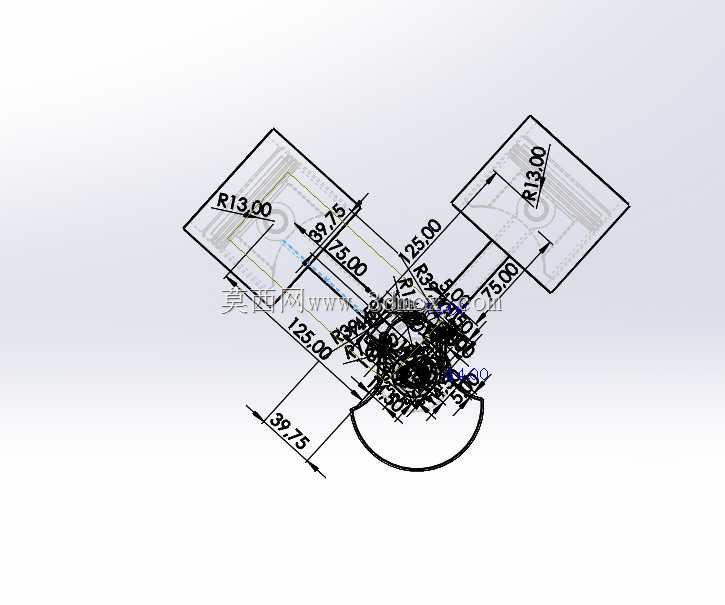

　　外形尺寸与安装边界方面，整套传动单元不含电机本体的核心传动部分，横向安装尺寸控制在两组缸套中心距的1.2倍范围内，纵向尺寸从电机安装端面到活塞顶部的最远伸出距离，完全匹配小型双缸动力单元的常规安装舱位，机匣底部预留的四个安装固定孔采用标准孔距设计，可以直接适配通用小型动力设备的安装机架，不需要额外做转接板设计。缸套部分采用独立可拆式结构，通过止口定位固定在机匣前端，后期维护时可以单独更换磨损的缸套或者活塞组件，不需要拆解整个曲柄连杆机构，大幅降低后期运维的拆装工作量。

　　在实际应用适配中，这套结构既可以作为小型内燃机的动力核心原型做进一步的燃烧系统适配开发，也可以通过更换活塞头的密封形式，直接作为双缸往复式计量泵的动力端使用，90度的相位差设计让两路输出的流量波动相互抵消，在输送高精度配比流体时可以获得更稳定的出口压力，不需要额外加装稳压罐就能满足精密流体输送的压力波动要求。同时这套结构的双电机独立驱动设计，还支持单电机单独运转的工作模式，在低负载工况下可以只启动其中一组活塞单元工作，降低设备运行的能耗，适配变负载工况下的动力输出需求。结构中所有运动副的配合公差都按照通用机械零部件的行业标准做了匹配，曲柄销与连杆衬套的间隙控制在0.01-0.02mm之间，活塞与缸套的配合间隙根据常用的金属材质热膨胀系数做了预留，在-20到120摄氏度的工作温度区间内都不会出现卡滞或者间隙过大导致的密封失效问题。
