摩托车单筒后减震器结构设计

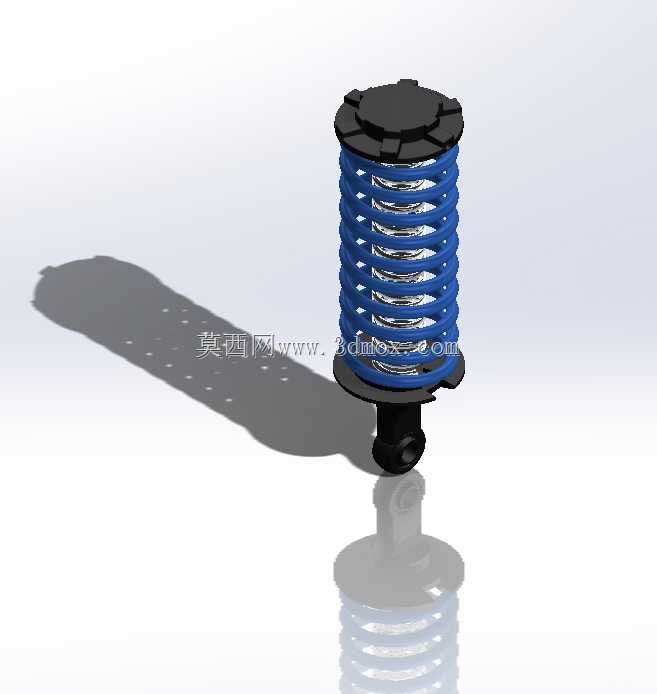

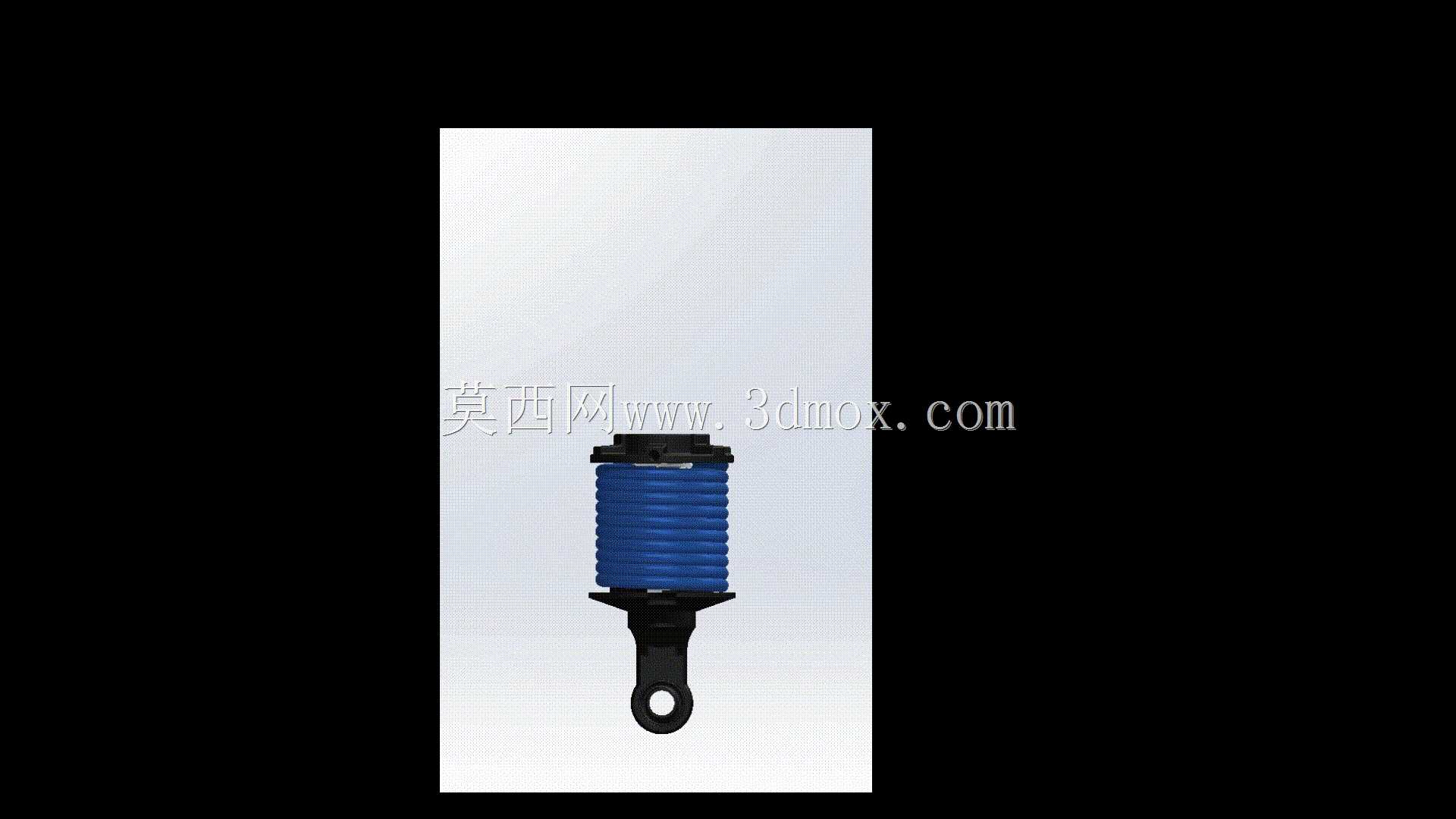

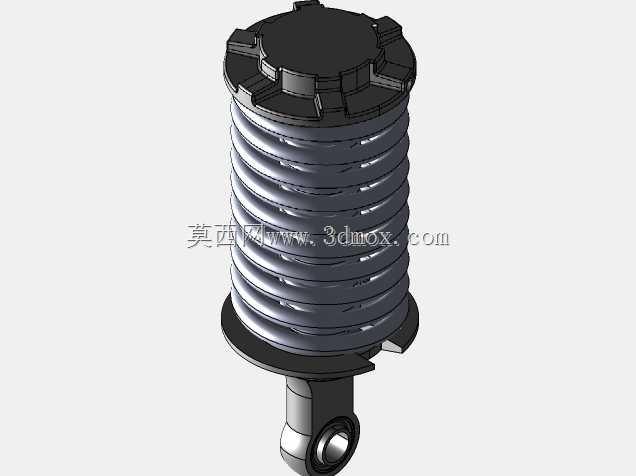

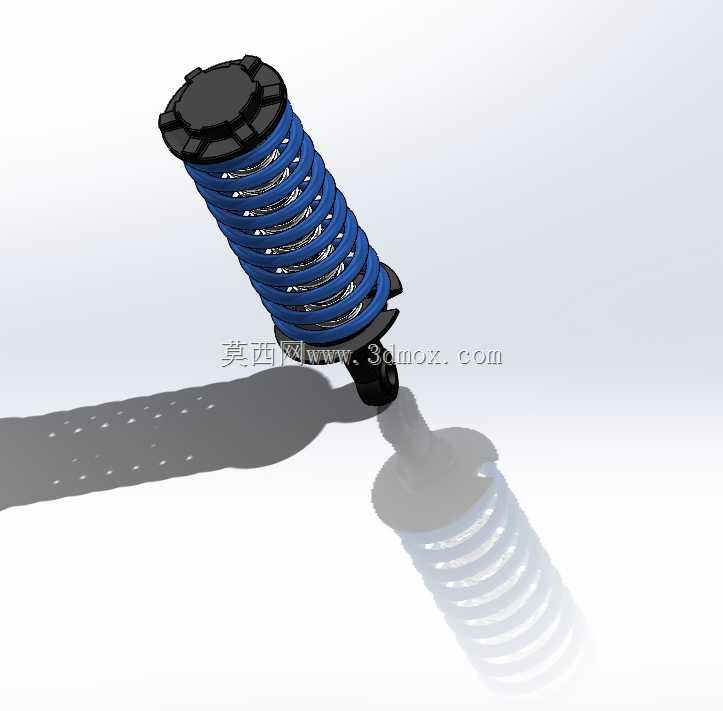

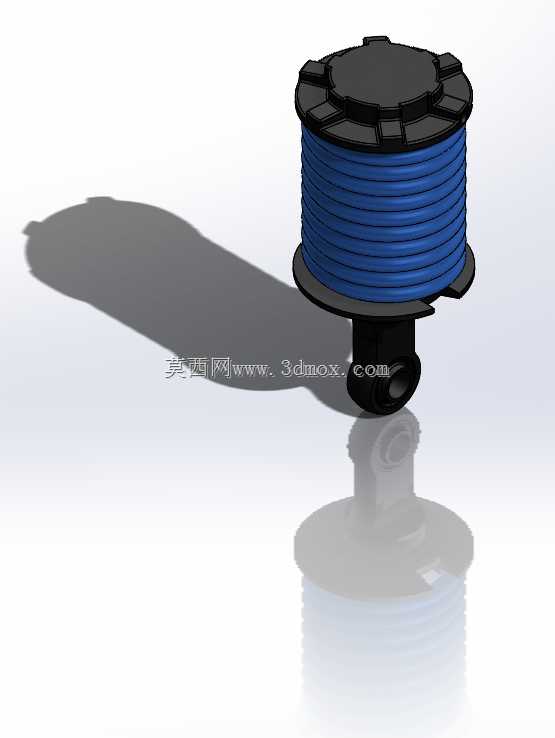

　　这款单筒式减震部件，主要适配中小排量跨骑、弯梁类摩托车的后悬架承载场景，也可经过参数微调后用于轻型电动两轮车、小型全地形车的后悬挂缓冲系统，核心作用是过滤路面颠簸传递到车架的冲击载荷，避免轮端跳动直接传导至驾乘人员位置，同时在车辆加减速、过弯侧倾时提供足够的支撑刚度，维持轮胎与路面的有效接触面积，保障行驶抓地力与操控稳定性。从结构设计逻辑来看，整体采用上下分体式连接布局，下端为单吊耳式铰接结构，预留的销轴安装孔可直接与后摇臂的安装支座配合，铰接间隙控制在0.1-0.2mm区间，既保证摆动自由度，又避免连接松旷产生的异响；上端为一体式连接柱，可直接插入车架后段的安装套筒内，通过锁紧螺母完成轴向固定，安装边界的同轴度公差控制在φ0.

　　05mm以内，避免安装后产生侧向弯矩导致减震杆偏磨。核心功能段采用螺旋压缩弹簧作为弹性承载元件，弹簧选用65Mn弹簧钢材质，刚度曲线经过非线性调校，初段刚度较低，可过滤铺装路面的细碎颠簸，中后段刚度随压缩量提升逐步增大，应对过坎、重载场景下的大行程冲击，避免减震触底；弹簧内侧嵌套阻尼筒结构，筒内填充专用阻尼油，通过活塞上的节流孔控制油液流速，实现压缩与回弹行程的阻尼力匹配，压缩行程阻尼力设置为回弹行程的三分之一，既保证冲击吸收的柔和度，又能避免弹簧回弹过快产生的余振。外形尺寸方面，整体自由长度控制在280mm左右，弹簧外径为62mm，下端吊耳安装孔中心到上端连接柱端面的距离为标准安装距，

　　适配多数125-150cc排量摩托车的后悬架安装空间，无需对车架、后摇臂进行额外改装即可直接替换同规格原厂部件。设计过程中重点考虑了部件的耐用性，弹簧表面做了喷塑防锈处理，阻尼筒外露的活塞杆表面镀硬铬处理，粗糙度达到Ra0.8以下，配合双唇口防尘油封，可阻挡泥水、沙尘进入阻尼筒内部，延长密封件的使用寿命；弹簧上下两端均设置了橡胶缓冲垫，极限压缩状态下可避免金属部件直接碰撞产生异响，同时吸收最后一段的冲击载荷。实际装车场景中，该部件的工作行程为70mm，可覆盖常规城市道路、非铺装乡村路面的跳动行程需求，单人驾乘（75kg负载）下的静压缩量为20mm左右，双人驾乘（150kg负载）下的静压缩量为38mm，预留足够的动态行程余量，

　　不会在常规颠簸路段出现触底情况。建模过程中对各部件的配合公差做了完整还原，弹簧的节距、钢丝直径、有效圈数均按照实际量产参数设置，阻尼筒的壁厚、吊耳的加强筋结构也做了细节还原，可直接用于结构教学、改装件开发的参考模型，也可导入仿真软件做刚度、强度的有限元分析，验证不同负载下的应力分布情况。
