木质底座外燃式斯特林动力装置结构

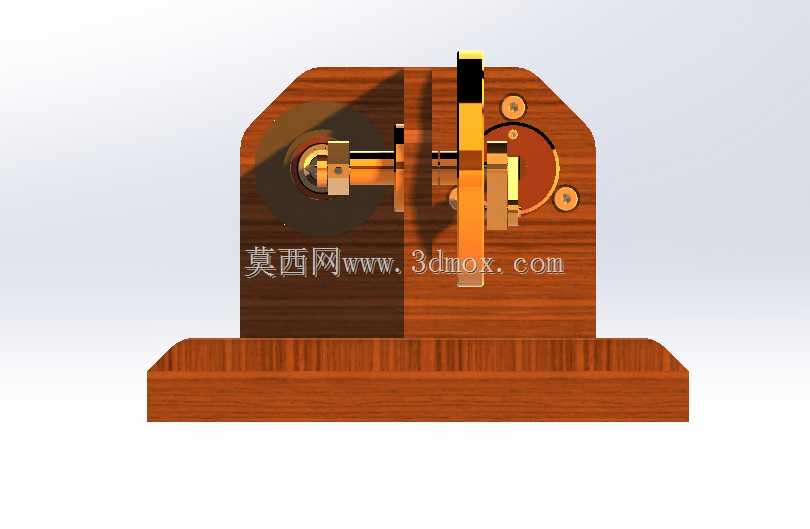

　　这套外燃式斯特林动力结构，常被应用在教学演示场景、小型余热回收试验台以及科普展品制作领域，和常规内燃机依靠燃料在缸内爆燃做功的逻辑完全不同，它依靠封闭腔体内工质的冷热交替膨胀压缩实现动力输出，对热源的适配性极强，哪怕是低品位的工业余热、太阳能集热产生的温差都能驱动其运转，不少高校的热工实验室都会用同结构装置做热力学循环演示，能直观展示卡诺循环的实际做功过程，帮学生理解外燃机的能量转换逻辑。从结构设计逻辑来看，整套装置采用一体式木质基座作为承载主体，基座做了阶梯式造型设计，下部加宽的支撑边能大幅降低整机重心，避免运转过程中因曲柄连杆的往复惯性出现晃动，上部的立式安装板直接和基座做嵌合固定，省去了额外的连接支架，减少了装配累计误差。

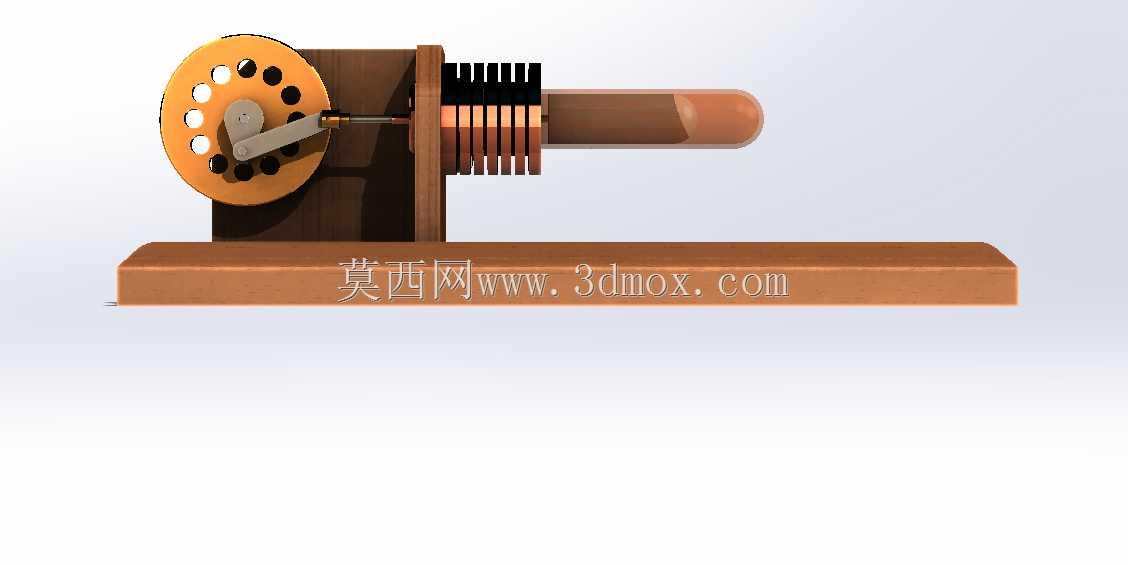

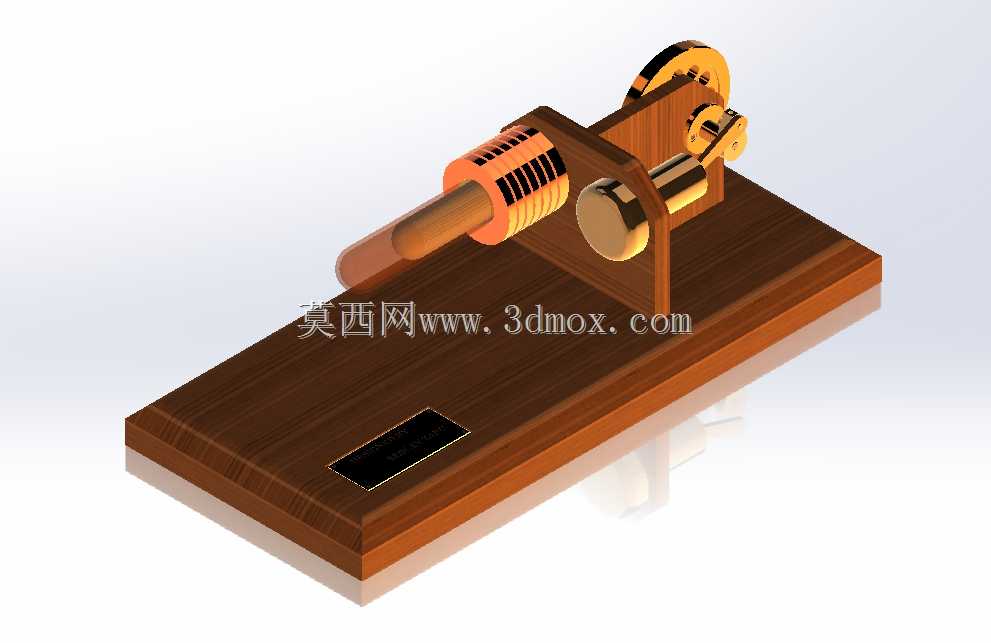

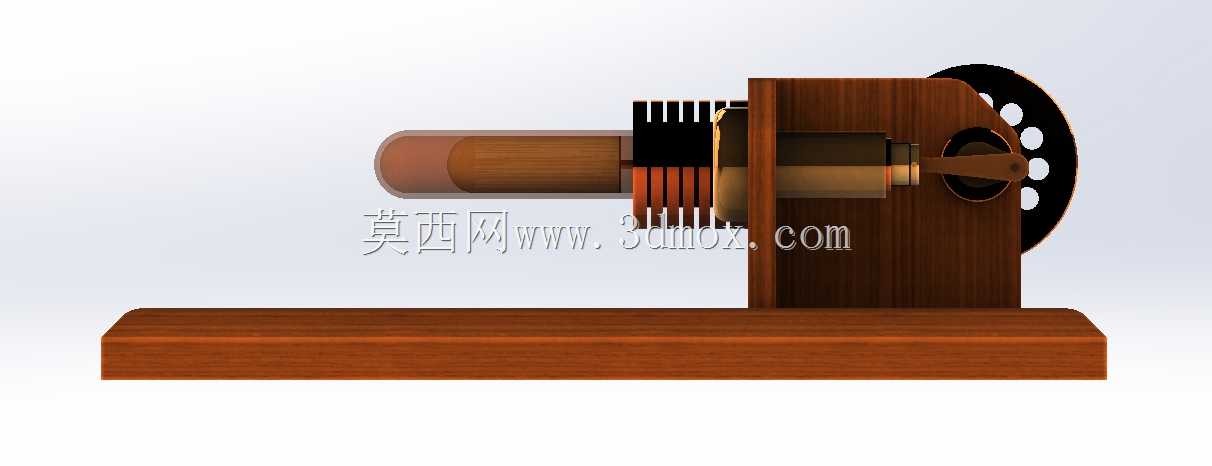

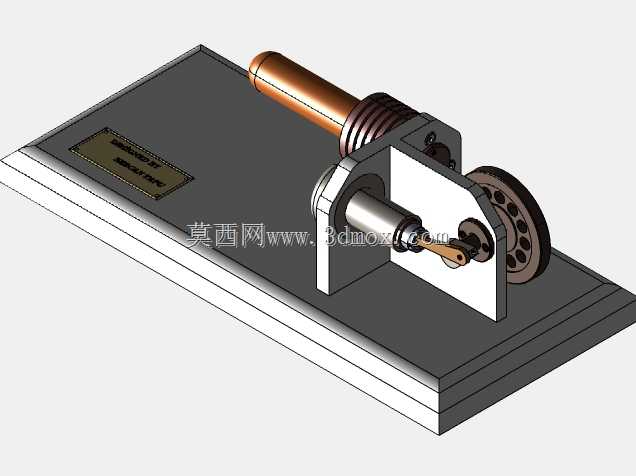

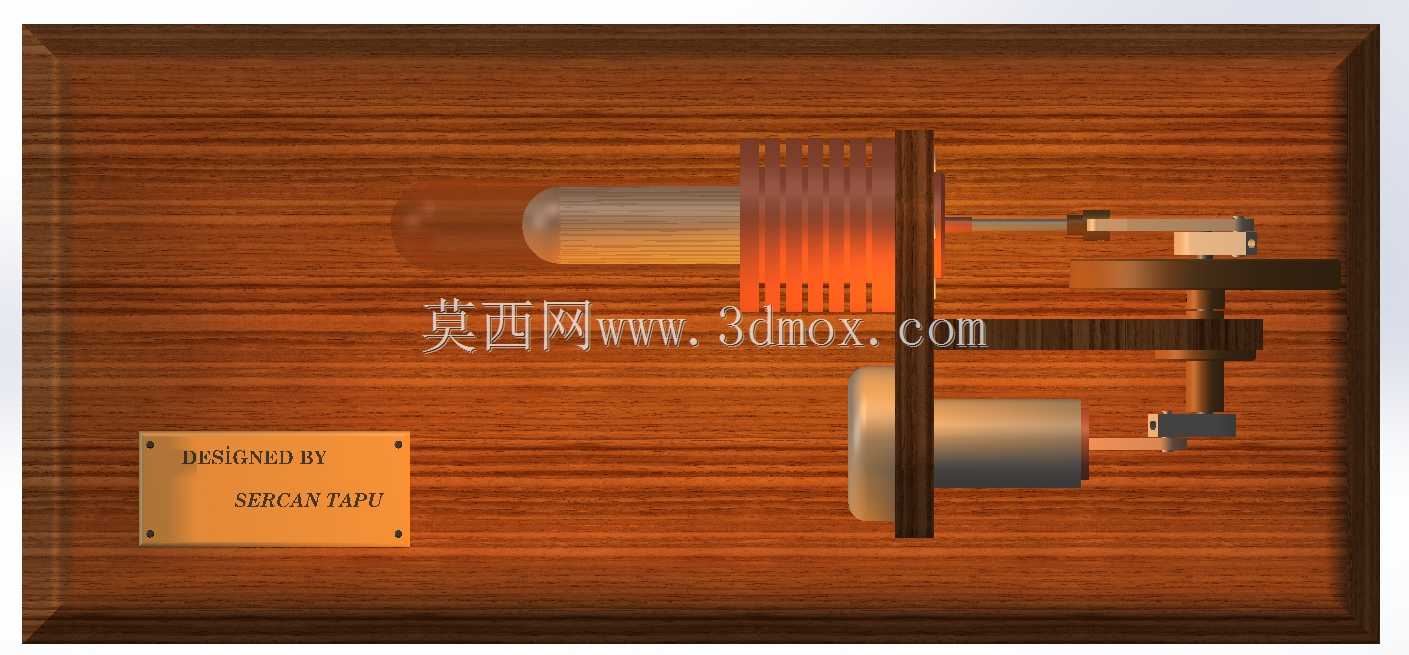

　　核心做功单元的布局完全围绕热交换效率展开，加热端的置换气缸紧贴立式安装板一侧布置，冷却端的散热结构和加热端保持同轴布局，动力输出轴垂直穿过安装板的轴承位，一端连接曲柄飞轮结构，另一端预留动力输出接口，可直接连接小型发电机、微型水泵等负载做实际做功测试。整套结构的运动副设计做了简化处理，连杆和置换活塞、动力活塞的连接都采用销轴铰接，配合铜质轴套降低摩擦阻力，飞轮采用偏心配重设计，能储存做功冲程的动能，带动整套机构越过止点完成连续循环，避免出现运转卡滞的问题。从安装边界尺寸来看，木质基座的长宽尺寸控制在200毫米、120毫米区间，整体高度不超过180毫米，立式安装板上的所有安装孔位都做了同轴度公差约束，

　　动力输出轴的中心高距离基座上平面为90毫米，可直接适配常规台架的装夹尺寸，不需要额外制作转接工装。加热端的安装位置距离基座边缘预留了30毫米的安全距离，避免外接热源时高温区域触碰台架或操作人员，冷却端预留了足够的散热空间，不需要额外加装风冷结构就能维持稳定的冷热温差。在实际装配调试过程中，需要重点保证封闭腔体的气密性，所有活塞和缸体的配合间隙控制在0.02毫米以内，既不能因为间隙过大出现工质泄漏导致输出扭矩不足，也不能因为间隙过小出现运转卡涩，曲柄的偏心距和活塞行程做了匹配设计，偏心距设置为15毫米时，活塞的往复行程刚好能让工质在冷热端之间充分置换，达到最优的做功效率。和同规格的内燃机模型相比，这套结构没有复杂的配气机构、点火系统，

　　零部件数量少，加工难度低，木质基座的加工只需要常规的铣削、钻孔工序就能完成，金属运动部件都可以采用常规棒料加工，不需要特殊的工艺处理，非常适合机械爱好者做手工制作，也能作为热工相关课程的课程设计案例，帮学习者掌握曲柄连杆机构的运动仿真、公差配合选型以及热力学系统的匹配逻辑。在实际测试场景中，这套结构只要在加热端维持100摄氏度以上的温差，就能实现稳定的连续运转，输出转速可达到每分钟300转以上，足够驱动小型LED灯组、微型风扇等低功率负载，直观展示外燃机的能量转换效果。
