NEMA24规格步进电机结构设计方案

　　做自动化设备结构选型这么多年，NEMA24规格的步进电机一直是中型负载传动场景里的常用选项，这次做的这个结构方案，完全是照着实际量产机型的装配逻辑来搭的，没有做多余的装饰性结构，每一处特征都对应实际生产里的装配、使用需求。先从实际应用场景说，这类法兰尺寸60mm级别的步进电机，常用在3D打印机的Z轴传动、小型数控雕刻机的进给轴、桌面级机械臂的关节驱动、包装设备的送料机构、自动化流水线的定位工位上，负载扭矩刚好覆盖0.9N·m到3N·m的常用区间，既不会像42系列步进那样扭矩不足丢步，也不会像86系列那样体积过大占用过多安装空间，是中型传动场景里平衡性能与安装空间的最优选择之一。

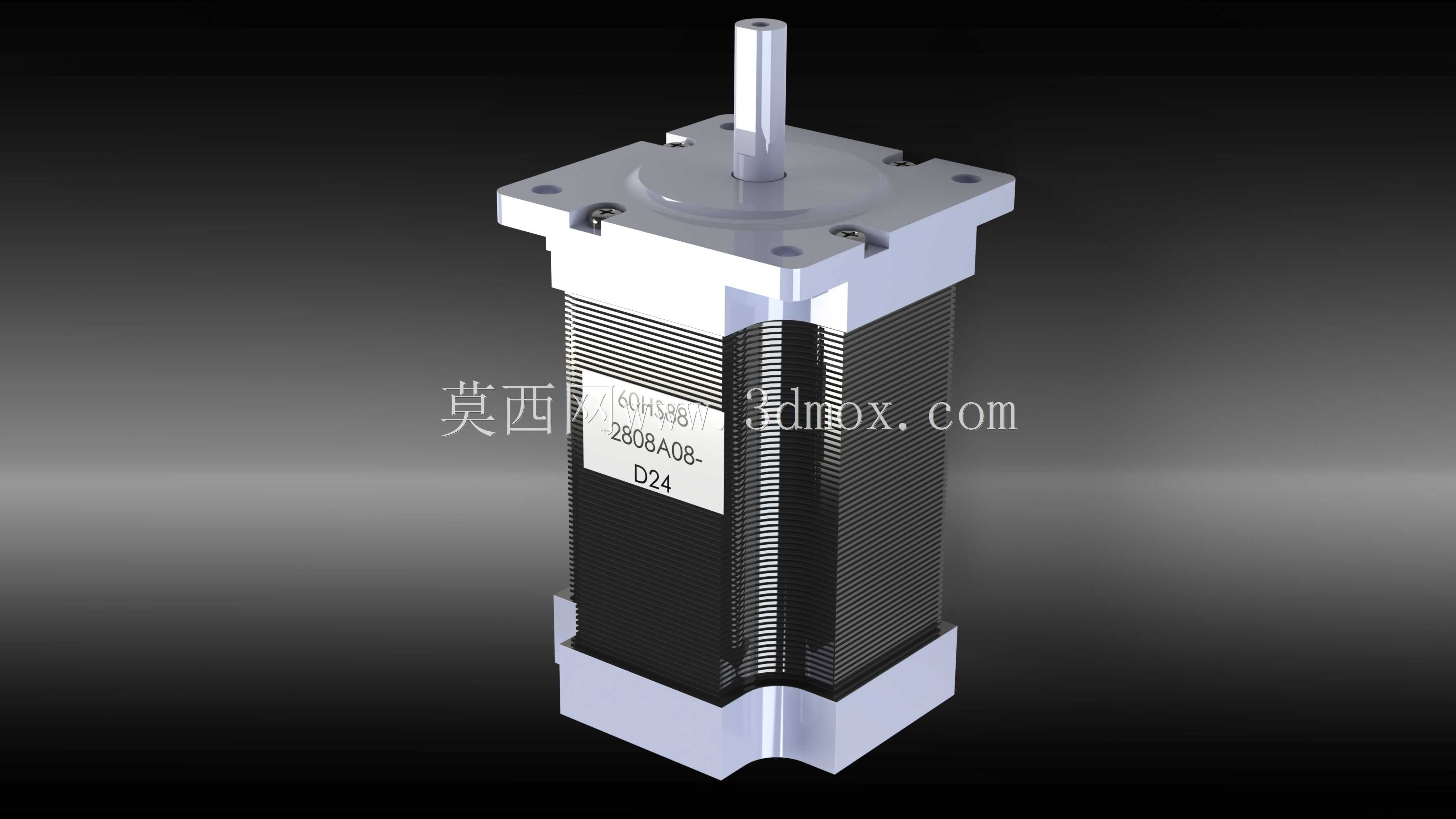

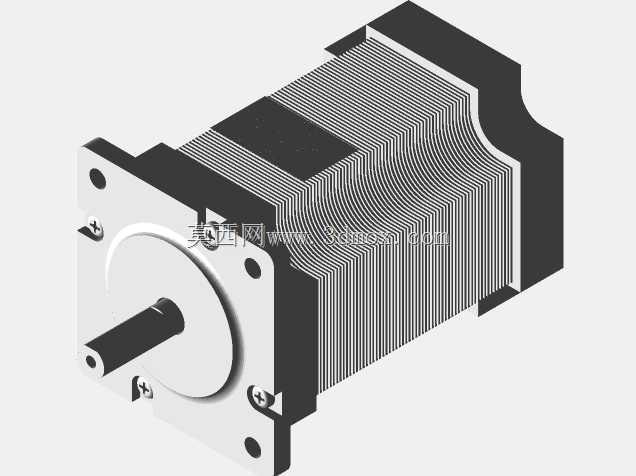

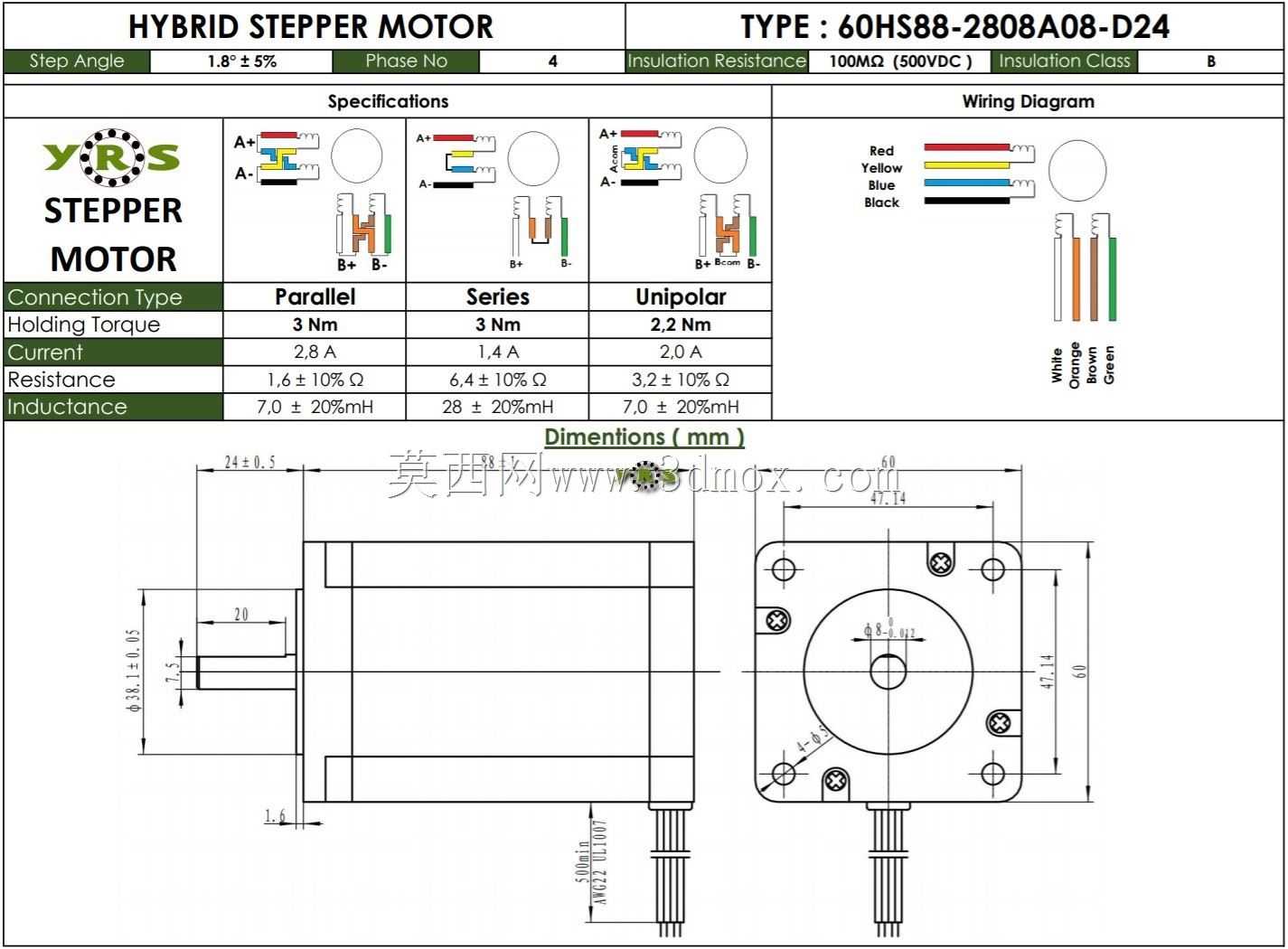

　　从结构设计思路上，整个模型完全遵循NEMA标准的安装尺寸规范做的，前端法兰的安装孔位严格按照标准孔距排布，四个安装沉孔的位置公差控制在0.02mm以内，保证和市面上标准的电机安装座、减速机输入法兰能够直接适配，不需要额外做转接板。输出轴的直径、轴伸长度、键槽尺寸也完全对应通用规格，不管是装同步轮、联轴器还是行星减速机的输入孔，都能直接匹配，不用二次加工。机身部分的散热筋结构不是随便画的装饰，每一条筋的高度、间距都参考了量产电机的散热设计，步进电机在持续运行时的绕组温升很关键，合理的散热筋结构能增加机身和空气的接触面积，在自然对流条件下把绕组温度控制在绝缘等级允许的范围内，避免长时间运行出现过热退磁的问题。后端的端盖结构预留了编码器安装位，要是用户需要做闭环控制，直接在后端加装编码器组件就能改成闭环步进，不用改动机身主体结构，这点在做结构的时候特意留了安装冗余，适配不同的控制需求。

　　安装边界这块，整个电机的总长控制在标准尺寸范围内，机身的方形截面没有突出的结构，安装时只要预留出法兰的安装空间、尾部的接线空间就可以，接线盒的位置做在机身侧面，不管是水平安装还是垂直安装，线缆的弯折半径都能满足要求，不会出现线缆被挤压或者弯折过度断线的问题。内部的绕组、定子、转子的结构比例也完全参考实际电机的电磁结构尺寸做的，转子的惯量参数和实际量产机型保持一致，做设备运动仿真的时候，加载这个模型能得到更贴近实际的动态响应结果，不会出现仿真和实际调试偏差过大的问题。

　　实际做设备选型的时候，很多工程师容易忽略电机的安装细节，比如法兰面的平面度要求，这个模型里前端法兰的安装面做了0.01mm的平面度特征，实际装配时这个平面如果有磕碰变形，会导致电机和安装座之间出现间隙，运行时产生振动和噪音，严重的还会影响输出轴的同轴度，加速轴承磨损。还有输出轴的轴肩尺寸，模型里的轴肩高度刚好能给轴承提供足够的定位支撑，同时不会和连接件发生干涉，不管是用顶丝固定还是键连接，都有足够的固定空间。另外机身的四个角做了小的倒角处理，不是为了好看，是实际装配的时候能避免安装孔对位时刮伤安装座的表面，也能减少安装过程中边角磕碰掉漆的问题。

　　从功能特性上来说，这个结构的电机搭配对应的驱动器，能实现精准的开环位置控制，低速运行时的扭矩输出平稳，没有明显的共振区，要是搭配细分驱动器，运行的平稳性还能进一步提升，适合那些对成本比较敏感、同时对定位精度有一定要求的自动化场景。和同尺寸的伺服电机比，步进电机的成本更低，调试更简单，不需要做复杂的参数整定，只要接好脉冲方向信号就能运行，对很多中小型设备的开发者来说，能大幅缩短设备的开发周期。做这个三维结构的时候，所有的配合间隙都按照实际装配公差留了余量，比如端盖和机身的配合公差、轴承和轴承室的配合公差、输出轴和轴承内圈的配合公差，都参考了机械设计手册里的推荐值，要是把这个模型导入到工程图模块，直接就能导出符合生产要求的加工图纸，不需要再调整尺寸公差。

　　很多刚入行的工程师做设备结构的时候，容易把电机模型简化成一个方块加一个轴，忽略了实际的安装细节，比如接线盒的突出尺寸、尾部编码器的安装空间、散热筋的突出高度，最后做出来的设备装配时才发现和周边结构干涉，不得不重新改板，浪费大量的时间。这个完整的结构模型把所有实际存在的外部特征都做了还原，导入到设备总装里做干涉检查的时候，能完全模拟实际装配的状态，提前发现干涉问题，减少后期改图的工作量。另外机身表面的标签位也做了预留，实际生产时可以直接在这个位置贴参数标签，不用再额外加工标识区域。
