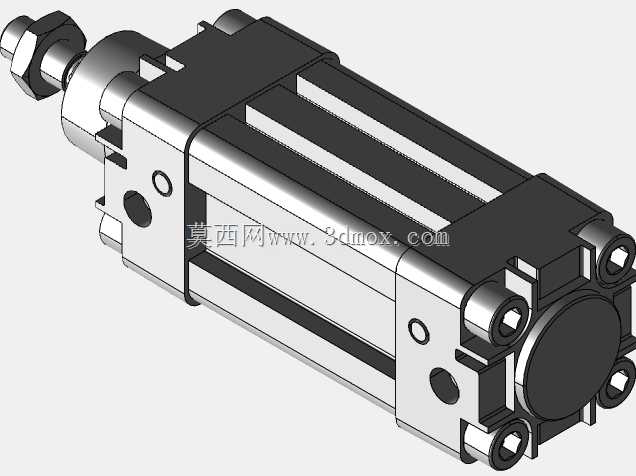

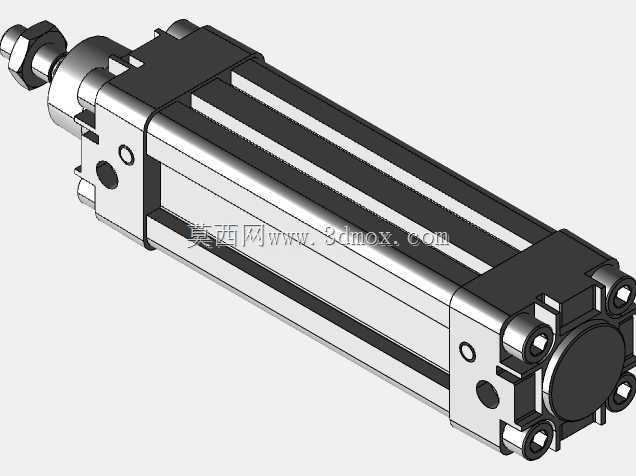

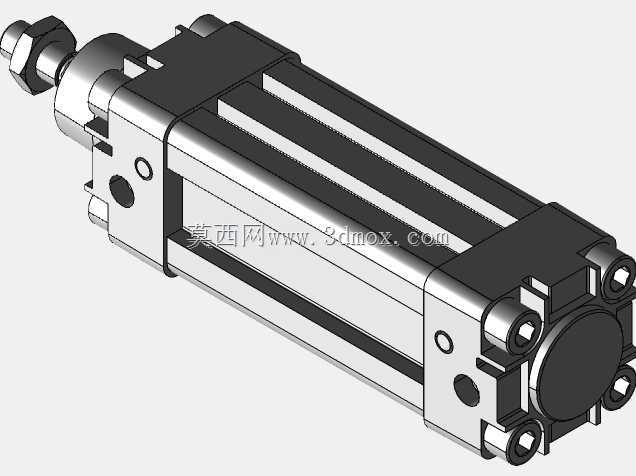

符合ISO6431标准的方形双作用气动执行缸

　　在自动化生产线的工件夹紧、工位推送、工装夹具驱动这类常规气动回路里，这类符合ISO6431标准的双作用气缸是出镜率极高的执行元件，从轻工包装线的料仓推料，到机床上下料的工件移位，再到自动化检测设备的探头进给，几乎所有需要直线往复驱动力的气动工位，都能见到同结构产品的应用。不同于薄型气缸的短行程紧凑设计，也不同于笔形气缸的小推力轻量化定位，这类标准方形轮廓气缸的设计初衷，是覆盖中等行程、中等推力的通用直线驱动需求，平衡安装便利性、负载能力与使用寿命的关系。从结构设计来看，这款气缸采用方形端盖与方形缸筒的配合结构，端盖与缸筒之间通过拉杆实现轴向锁紧，相比圆形缸筒的卡簧连接结构，拉杆锁紧的密封可靠性更高，能承受更高的工作压力波动，

　　端盖上预留的安装孔位既支持脚座式的底面安装，也支持法兰式的轴向端面安装，还能搭配浮动接头实现与被驱动部件的柔性连接，避免安装同轴度偏差带来的活塞杆偏磨问题。活塞杆端部采用标准外螺纹连接结构，可根据实际工位需求更换不同的连接接头，无论是连接推板、压头还是摆杆结构，都能通过标准螺纹接口快速适配，无需额外加工转接件。缸筒上预留的磁性开关安装槽，是标准磁性版本的典型设计，可直接在槽内安装磁性接近开关，通过检测活塞内置磁环的位置，实现活塞行程端点的信号反馈，无需额外加装外置行程检测机构，大幅简化了气动回路的电控接线设计。从安装边界来看，这类气缸的安装尺寸完全遵循ISO6431与VDMA相关标准的互换要求，同缸径、

　　同行程的产品可直接实现不同品牌之间的互换，无需修改设备上的安装孔位，这对于设备改造、备件替换的场景来说，能大幅降低现场改造成本与停机时间。方形的缸体轮廓相比圆形缸体，在安装时的防转性能更好，当气缸直接安装在设备安装面上时，方形缸体的侧面可直接贴合安装基准面，无需额外加装防转挡块，就能避免活塞杆伸出时的缸体转动问题，保证驱动方向的精度。在功能特性上，双作用的结构设计意味着活塞的伸出与缩回动作都通过压缩空气驱动，相比单作用弹簧复位的气缸，双作用结构的输出力在伸出和缩回两个方向都更稳定，不会因为弹簧力的衰减导致缩回动作无力，也能支持更长的行程设计，不会因为弹簧长度限制压缩可用行程。缸体内部的活塞密封采用双向耐磨密封结构，

　　配合导向套的含油轴承设计，能在常规无给油润滑的气动系统中长期稳定运行，密封件的耐磨特性可适应多数工业车间的气源条件，即使气源中含有少量冷凝水与杂质，也能保证较长的密封使用寿命，降低日常维护的频次。设计过程中，这类气缸的缓冲结构通常设置在端盖内部，当活塞运行到行程端点时，缓冲柱塞会先堵住主排气通道，让残留的压缩空气通过节流小孔缓慢排出，实现活塞的柔性减速，避免活塞高速撞击端盖产生噪音与结构冲击，这一设计对于高速往复运行的工位来说，能大幅降低设备运行的振动，延长气缸本身与被驱动部件的结构寿命。在实际选型应用中，这类气缸的缸径覆盖范围较广，可根据工位需要的推拉力选择对应缸径，行程也可根据实际安装空间与驱动距离灵活选择，方形的外部轮廓也方便在缸体侧面安装调速阀、节流阀等气动附件，无需额外设计安装支架，让整个气动驱动单元的结构更紧凑。不同于定制类的特殊气缸，这类标准气缸的所有安装接口、外形尺寸都遵循统一的行业标准，结构设计经过了多年的工业现场验证，可靠性经过了大量实际工况的检验，无论是新设备设计时的标准元件选型，还是旧设备的备件替换，都是非常稳妥的气动执行元件选择。
