低压燃气支路调压截止阀结构

　　这款低压支路调压截止结构，主要面向民用及小型商用燃气供给支路的压力管控场景，适配液化石油气、天然气等低压可燃气体输送支路的末端调压与通断控制需求，常见于小型餐饮后厨供气支路、分户燃气入户支路、小型燃气设备前端供气节点这类需要精准控压、同时兼顾支路切断功能的安装位置。从实际使用逻辑来看，这类结构需要同时满足两个核心功能：一是将上游输送来的较高压力燃气，稳定调节到下游燃烧设备适配的工作压力区间，避免压力波动导致燃烧工况不稳定，出现脱火、回火或者燃烧不充分的问题；二是在支路检修、设备维护的时候，可以独立切断该支路的气源，不需要关停整条供气主管路，减少对其他支路用气的影响。

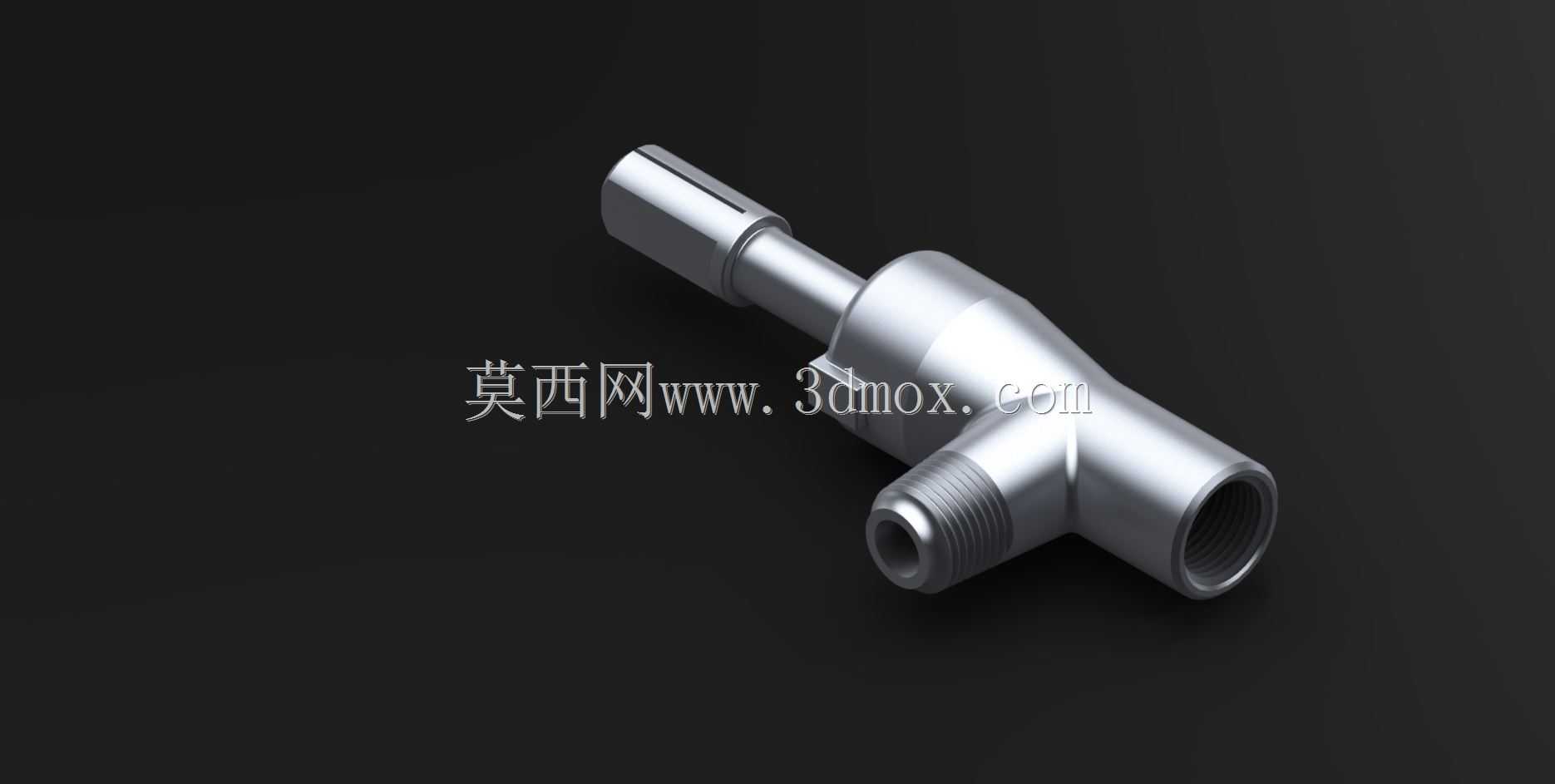

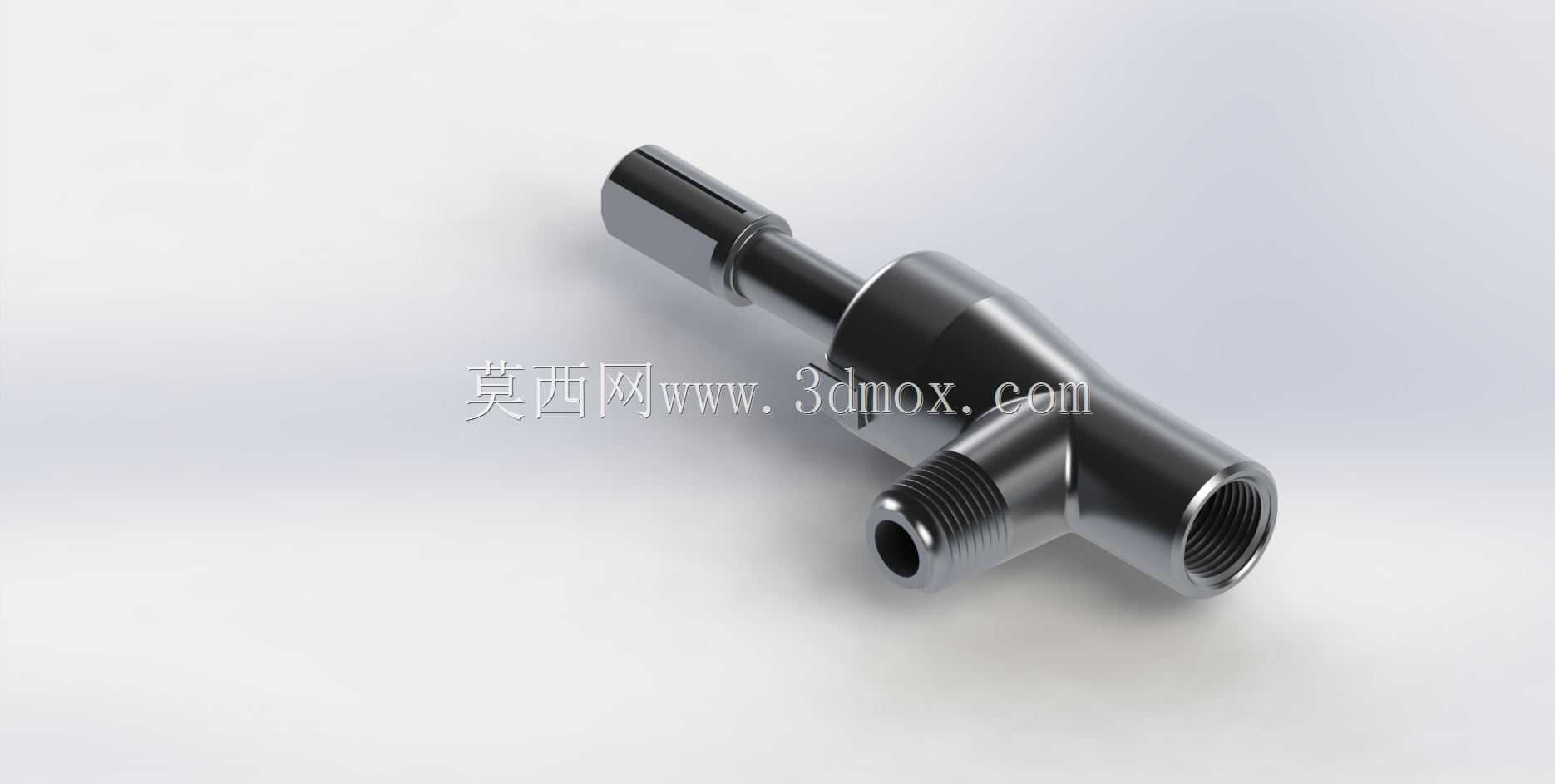

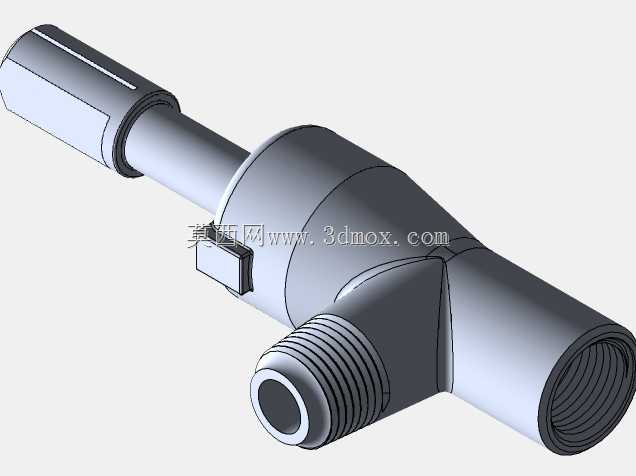

　　结构设计上，整体采用三通式本体布局，三个接口分别对应上游进气、下游出气以及调压执行端的安装位，本体采用金属锻压成型后做精密机加工，内部流道做圆弧过渡处理，尽可能减少气体流经时的局部阻力损失，避免流道直角拐点造成的紊流噪音，同时也能减少杂质在流道拐角处的沉积概率。接口部分采用两种密封螺纹搭配设计，其中内螺纹接口采用1/8"BSP平行内螺纹，用于和下游设备的硬管或者软管接头做平面密封配合，平行螺纹的密封依靠端面密封圈实现，安装时可以灵活调整接头的朝向角度，不会因为螺纹旋入深度影响最终的安装方位；外螺纹接口采用1/8"BSPT锥管外螺纹，用于和上游供气支管连接，锥螺纹依靠螺纹牙型的过盈挤压实现密封，不需要额外添加过多密封填料就能满足低压燃气的密封要求，适合现场施工时的快速安装作业。

　　调压执行部分采用杆式调压结构，伸出本体的阀杆端做了六角扁位结构，方便现场操作人员用普通扳手或者专用手柄调节调压弹簧的预紧力，以此设定下游的输出压力值，阀杆和本体之间采用多级密封结构，包含O型圈动密封以及防尘挡圈，既可以保证阀杆转动调节时的燃气密封性能，避免微量泄漏，也能阻挡外界的灰尘、水汽进入阀体内部，防止调压弹簧锈蚀或者密封件过早老化。阀体内部的调压阀芯采用软密封配合结构，阀芯密封面采用耐燃气腐蚀的弹性材质，和阀座配合时可以实现零泄漏切断，同时阀芯的行程做了限位设计，避免调压时弹簧过度压缩导致阀芯卡死或者压力超调。

　　安装边界方面，整体结构的轴向总长度控制在紧凑范围内，阀体本身的最大外径适配1/8管径的安装空间，伸出的阀杆长度预留了足够的操作空间，不需要额外拆卸周边管路就能完成压力调节操作，安装时需要注意阀体上的流向标识，保证进气端和上游管路连接、出气端和下游设备连接，反向安装会导致调压功能失效，甚至出现密封不严的问题。日常运维中，这类结构不需要做频繁的拆解维护，只需要定期在通气状态下用检漏液检查各个螺纹接口以及阀杆位置的密封性能，调节压力时需要缓慢转动阀杆，同时配合下游的压力表观测输出压力，避免快速调节导致压力骤升冲击下游燃烧设备。从工况适配参数来看，这款结构的额定入口工作压力适配1.5bar级别的低压供气场景，额定出口压力稳定在2.8kPa区间，额定流量下可以满足7kg/h规格的液化石油气供给需求，完全覆盖小型单台燃气灶具、小型燃气加热设备的用气流量要求，不会因为通径不足导致供气流量不够，出现设备火力不足的问题。

　　建模过程中，对阀体的内部流道、螺纹牙型、密封槽位置都做了等比例还原，调压弹簧的参数、阀芯的配合间隙都按照实际加工公差做了还原，可以直接用于这类阀门的结构参考、安装干涉校验，也可以作为燃气系统三维布管时的元件模型使用，辅助设计人员完成管路布局的空间校验，避免现场安装时出现管路和周边设备的干涉问题。
