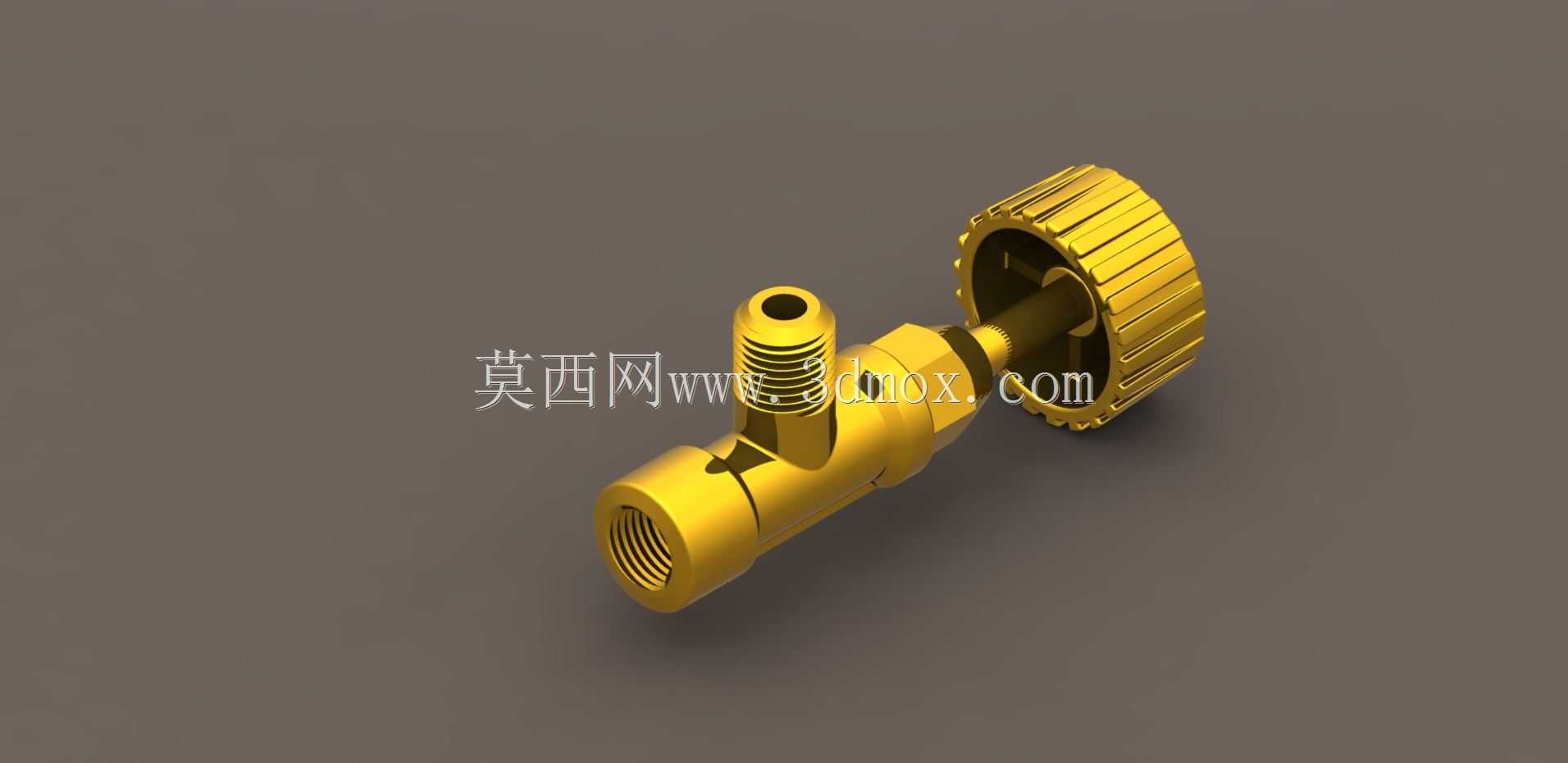

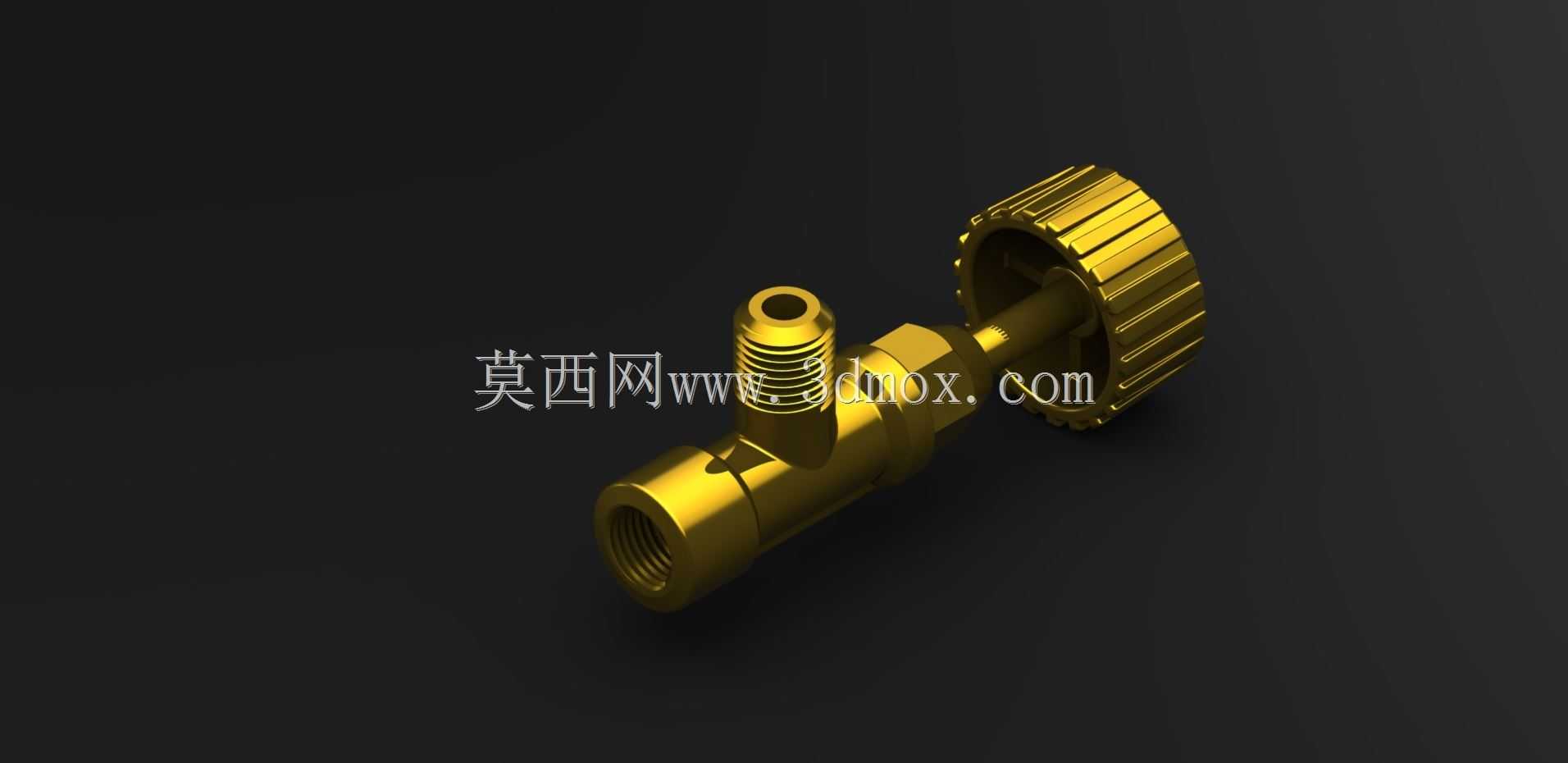

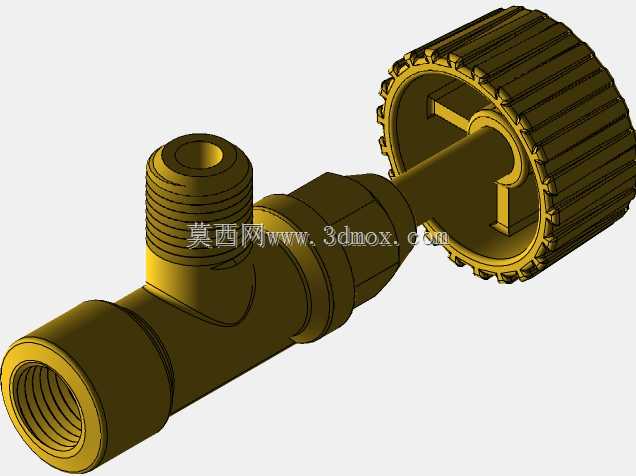

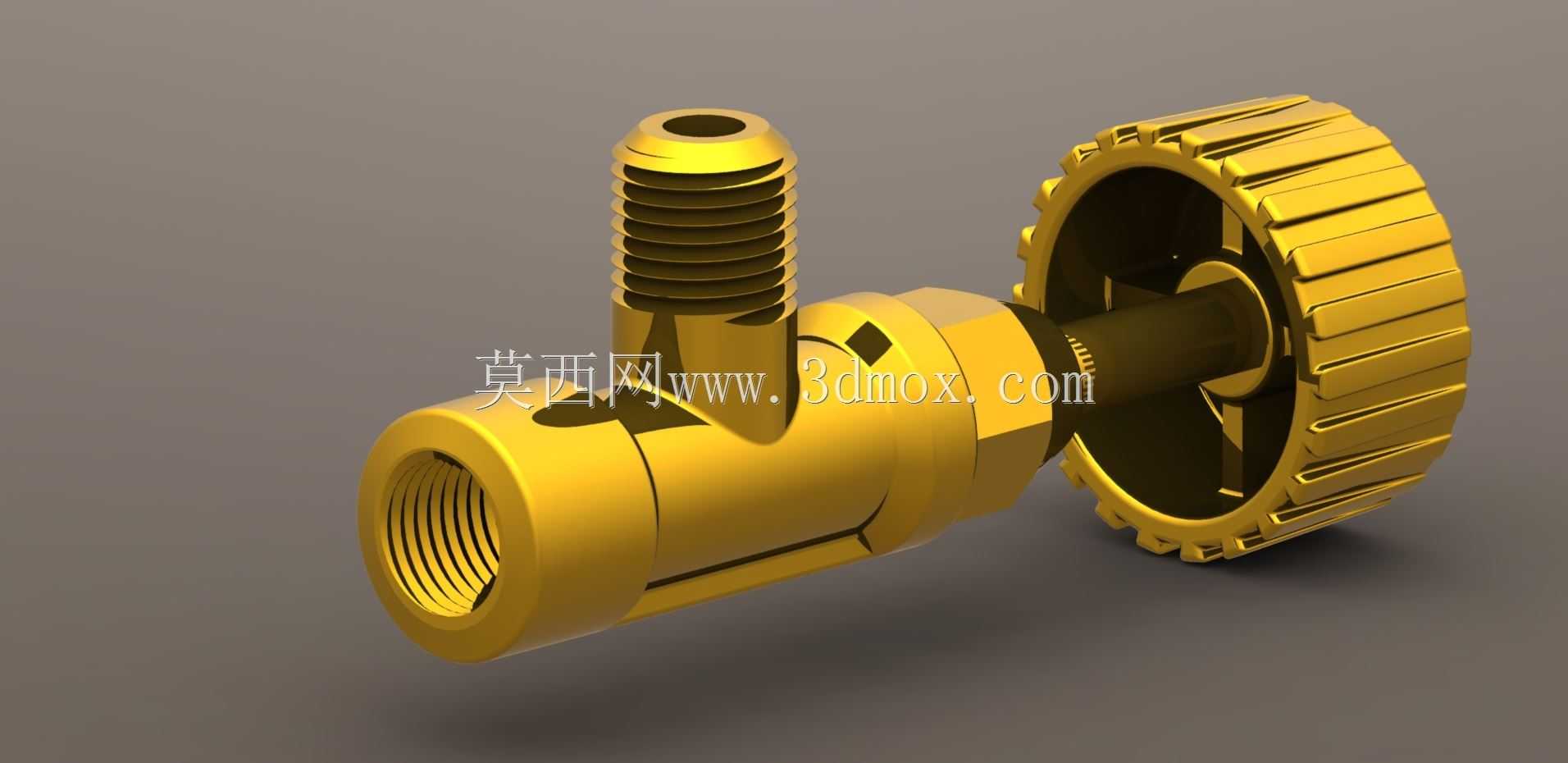

直角外螺纹针型流量调节截止阀结构

　　这款直角式针型调节结构，主要应用在小通径气液管路的精准流量控制场景，常见于实验室气路、小型液压测试台、仪表引压管路这类对通断、微调精度有要求的工况，相比大通径球阀，它的调节行程更长，能实现毫升级别的流量微调，在低压小流量工况下的截流稳定性更突出。从结构布局来看，整体采用90度直角流道设计，两个接口分别为内螺纹承插口与外螺纹NPT锥度接口，外螺纹端直接适配1/8规格的NPT锥管螺纹，安装时无需额外转接头，可直接拧入对应内螺纹的管路基座，锥面密封的特性也能保证在1MPa以内的气压工况下不会出现渗漏；另一端的内螺纹接口可对接同规格外螺纹硬管或者快插接头，安装边界上，外螺纹端的有效旋合长度为8mm，内螺纹端的有效深度为10mm，

　　阀体主体的最大外径为14mm，手轮的最大回转直径为28mm，安装时需要在手轮周边预留至少15mm的操作空间，避免周边管路零件干涉调节动作。设计思路上，核心的截流部件采用锥形针芯结构，针芯与阀座的配合锥度为1:20，手轮每旋转一圈，针芯的轴向进给量为0.8mm，这种小导程的设计能让操作人员通过手轮的转动角度精准控制流道的通流面积，从全闭到全开需要旋转6圈，不会出现拧动半圈就流量突变的问题，适合需要精准控制介质流量的调试场景。阀体与手轮之间采用滚压铆接的装配结构，没有额外的外露紧固件，外观整体性更强，手轮外圈做了周向直滚花纹理，滚花的齿距为1mm，即使手上沾有少量油污或者戴薄劳保手套操作，也能获得足够的摩擦力，不会出现打滑的问题。

　　流道的内壁做了光滑过渡处理，直角转弯处没有加工死角，介质流经时的局部阻力系数比普通直角接头高约1.2，在常规0.5MPa工作压力下，额定通流能力可达120L/min的空气流量，完全满足小型仪表管路的供气、供液需求。密封结构上，针芯与阀体之间采用聚四氟乙烯填料密封，填料压盖与阀体为一体化设计，长期使用出现渗漏时，只需适当拧紧阀杆处的压帽即可补偿填料磨损，不需要整体拆解阀体，后期维护成本更低。材质选择上整体采用铅黄铜一体锻造成型，相比铸铜件，锻压后的阀体致密度更高，承压能力更强，表面做了抛光钝化处理，在常规干燥空气、清水、无腐蚀性液压油的工况下，抗锈蚀能力足够，不会出现长期使用后表面氧化掉屑污染管路介质的问题。实际选型使用时需要注意，

　　这款结构的额定工作温度不超过120摄氏度，不适合输送高温蒸汽或者强腐蚀性酸碱介质，主要适配中性气体、矿物液压油、常温清水这类介质，在气动控制回路里，常作为支路的流量调节阀使用，用来单独控制某一路气缸或者气动元件的进气速度，相比串联在主路的节流阀，直角安装的形式更适合贴壁布置的管路，能有效节省管路安装空间，减少管路弯折带来的额外阻力。
