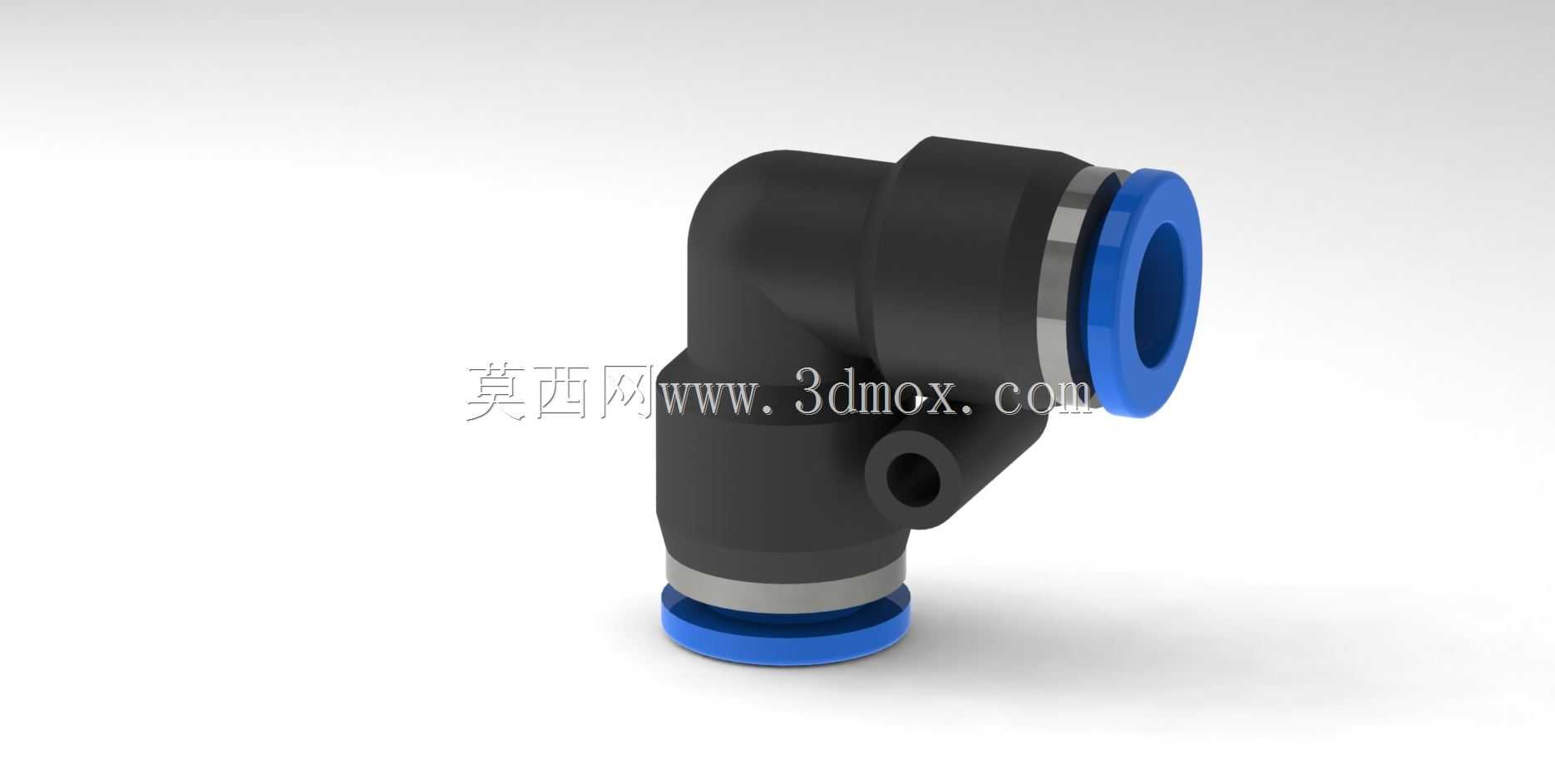

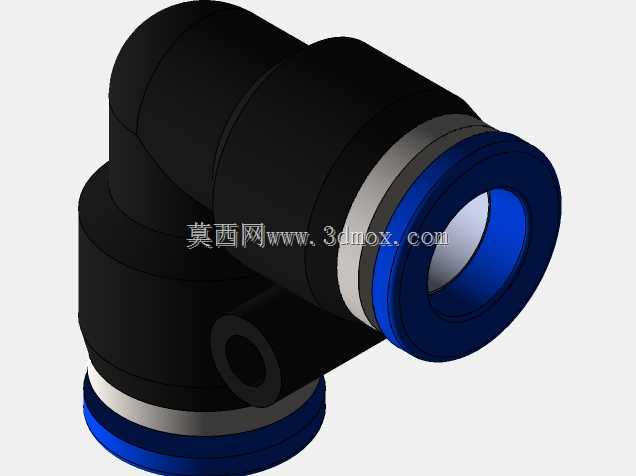

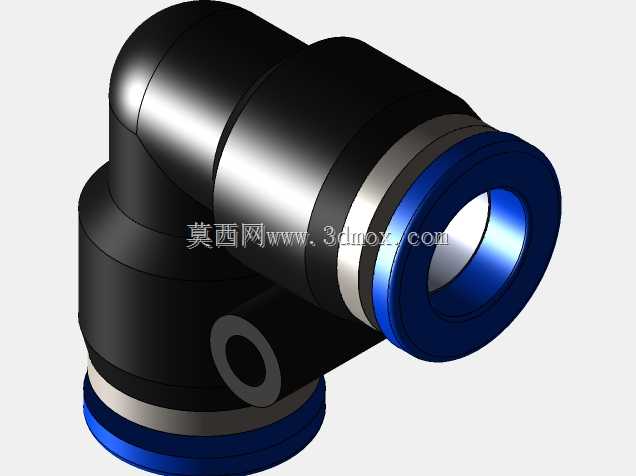

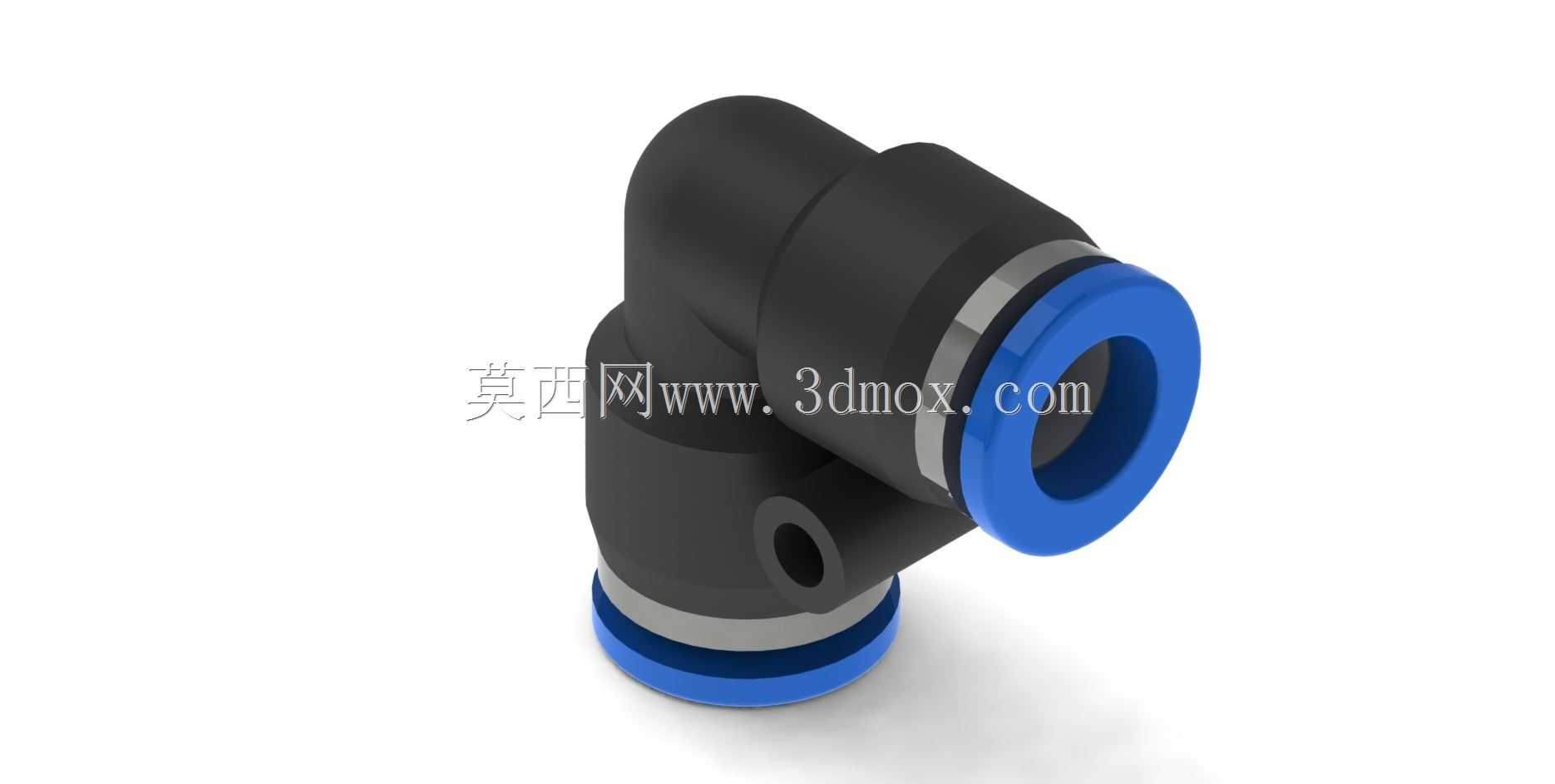

气动快插式90度直角弯通接头

　　在气动系统的管路布局场景中，这类直角快插弯通接头是解决管路转向、紧凑空间布管需求的核心连接件，广泛应用于自动化生产线气动回路、小型气动设备气路搭建、轻工机械气动控制单元、包装设备气动执行机构配管等场景，能够在不额外增加管路弯折应力的前提下，完成气路90度转向的连通需求，避免硬管弯折造成的通径缩减、管路开裂隐患，也减少了多接头拼接带来的泄漏点。

　　从功能特性来看，这款接头采用双侧快插结构，无需额外套丝、焊接或使用卡套工具，安装时仅需将对应外径的气动软管插入接头端口，内部的弹性卡爪会自动抱紧管外壁，配合内置的丁腈橡胶密封圈实现端面密封，拆卸时只需按压端口处的蓝色释放环，卡爪即可松开，管路可快速拔出，能够大幅缩短设备组装、后期维护的配管工时，适合频繁调整气路布局的设备调试场景。接头本体采用增强改性尼龙材质注塑成型，兼顾了结构强度与轻量化需求，相比金属接头重量降低60%以上，同时具备良好的耐气压冲击、耐常规工业油污、耐弱腐蚀介质的性能，常规工作气压覆盖0-1MPa的常用气动系统压力区间，适配绝大多数工厂压缩空气供气回路的工况要求。

　　从设计思路层面，这款接头的结构做了多维度的工程优化：接头内部的流道采用圆弧过渡设计，没有直角突变的流道结构，能够最大程度降低压缩空气转向时的压力损失，减少气路能耗，同时避免高速气流在直角处产生紊流噪音；两端的快插模块采用对称式结构设计，两个端口的适配管径一致，可实现同规格气管的直角转向连接，端口处的蓝色释放圈采用防滑边缘设计，即使戴劳保手套操作也能轻松按压解锁；本体侧面预留的小型工艺孔，是注塑成型时的顶针定位结构，同时也可作为后期加装固定卡扣的定位点，方便在设备面板或型材支架上对接头进行辅助固定，避免管路拉扯造成接头松脱。

　　关于安装边界与尺寸适配，这款接头适配外径8mm的常规气动PU管、尼龙管，安装时需要注意，气管插入端必须裁剪平整、无毛刺、无斜口，插入深度要达到接头内部的定位台阶，避免密封失效；接头安装后的转向空间需要预留至少15mm的操作半径，保证按压释放环时有足够的操作空间，两个端口的轴线垂直相交，相交点位于接头本体的中心位置，布管时可以以此为基准计算管路的长度余量，避免管路出现过度拉扯或过度松弛的情况。在紧凑安装场景下，这类直角接头相比直通接头加弯管的组合方案，能够节省至少30%的布管空间，尤其适合阀岛集成、小型气动执行器周边的密集布管场景，能够有效避免多管路之间的干涉问题。

　　在实际选型应用中，这类接头需要注意工作环境温度范围，常规尼龙材质的适配温度在0-60摄氏度，超出该温度区间需要更换对应耐高低温的密封件与本体材质；同时在有焊接飞溅、金属切削碎屑飞溅的场景使用时，需要额外加装防护套，避免碎屑卡入快插端口的卡爪与密封圈间隙，造成密封失效或者卡爪无法抱紧管路的问题。接头的密封结构采用端面密封加径向密封的双重密封设计，即使管路存在轻微的径向偏摆，也能保证密封可靠性，适配设备运行时产生的轻微振动工况，不会因为长期振动出现漏气、管路脱落的问题。
