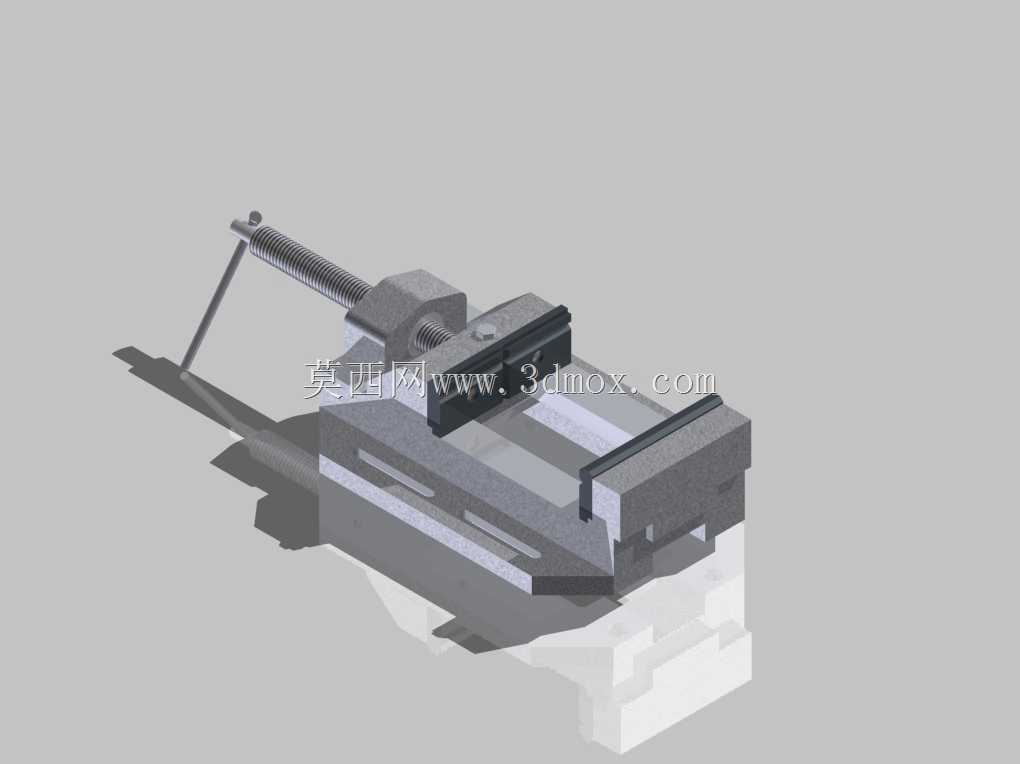

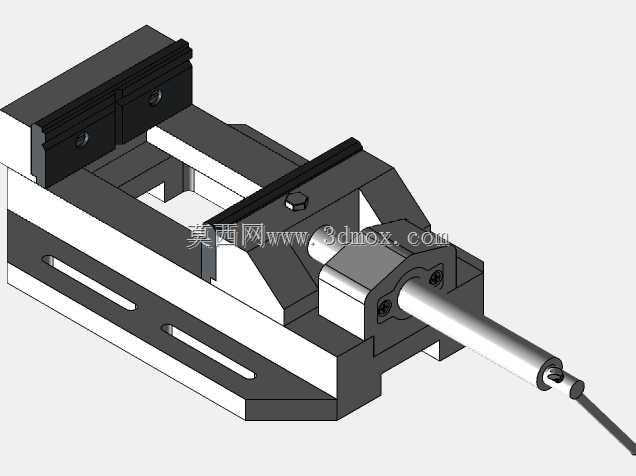

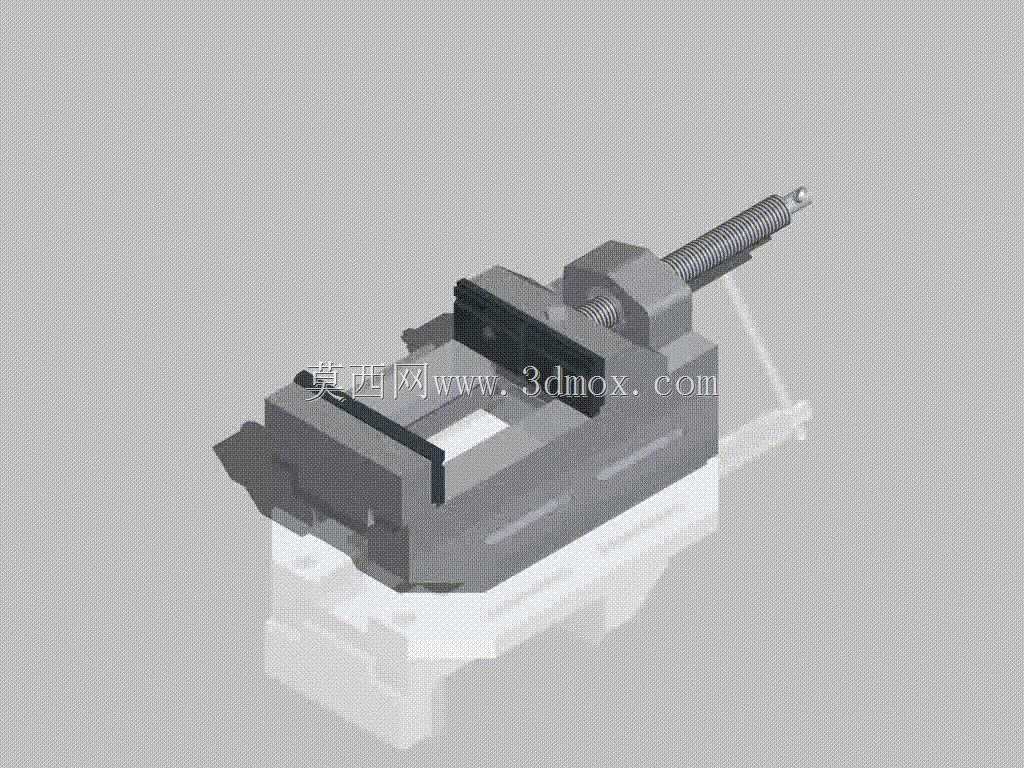

机加工用精密可调式铣床平口夹持虎钳

　　在常规立式铣床、小型加工中心的工位上，这类虎钳是出镜率最高的通用夹持工装，不管是小批量的五金零件修配，还是单件非标件的铣削加工，都能看到它的身影。和台钻上用的简易台钳不同，这款虎钳的钳身做了加高的导轨支撑结构，活动钳身的滑动行程全程都有导轨面约束，不会出现夹持长工件时活动端翘头的问题，这一点在铣削带台阶的异形件时尤为关键——要是夹持端有虚位，铣刀吃刀时工件窜动，轻则工件报废，重则崩刀甚至飞出伤人。

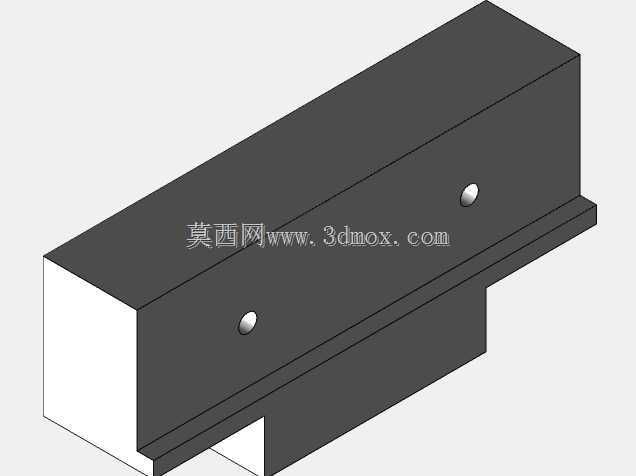

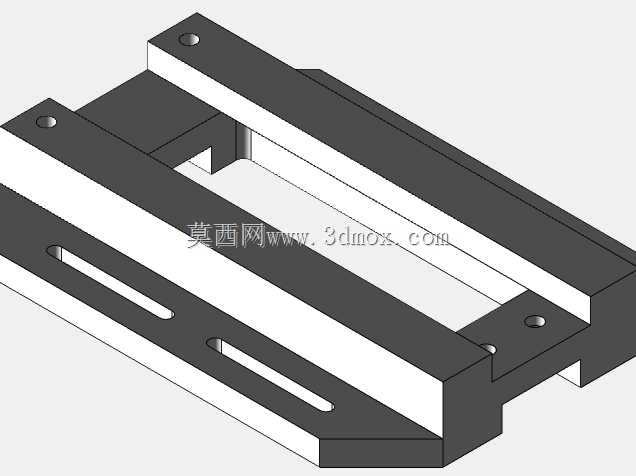

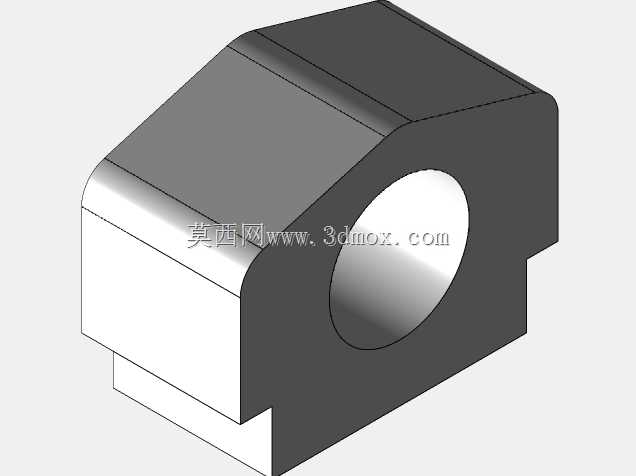

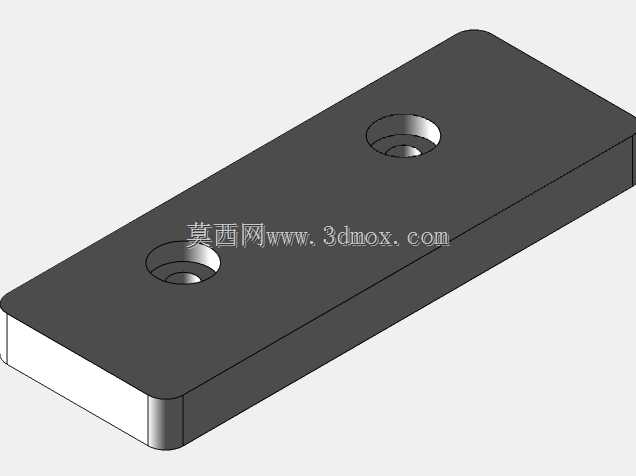

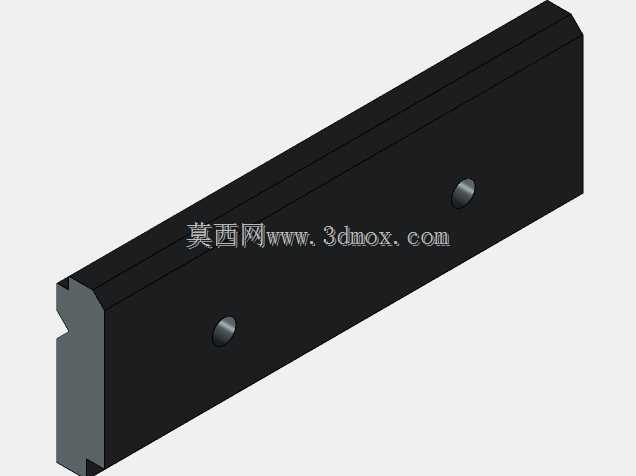

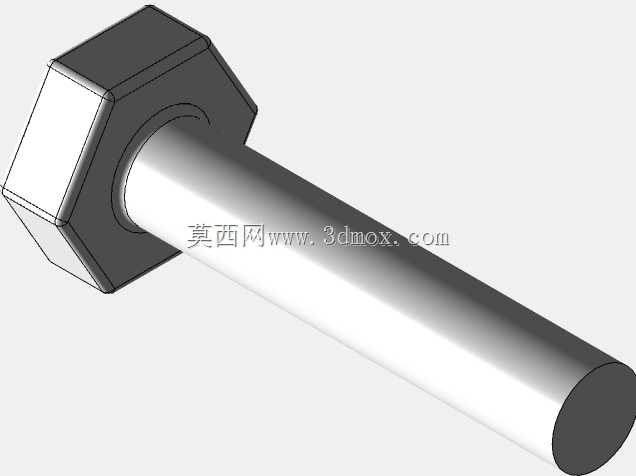

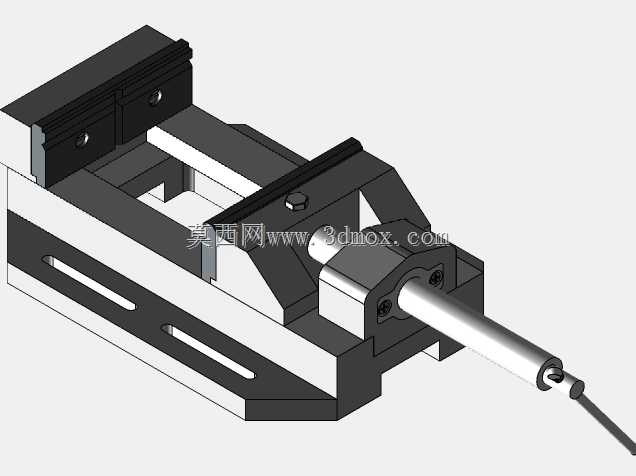

　　从结构设计来看，这款虎钳采用了丝杠直驱的进给方式，丝杠和活动钳身的连接部位做了防脱卡槽，松开到最大行程时不会直接把钳身拉脱，日常换工件时不用反复对准丝杠头，能减少不少辅助操作时间。钳口部分做了可更换的淬硬钢钳口板，表面开了交叉防滑齿，夹持毛坯件的时候能咬得更实，要是加工需要夹持精加工过的表面，也可以换成带铜垫或者软质钳口的配件，不会夹伤工件已加工面。固定钳身的底座做了加宽的安装边，上面开了对称的T型槽安装孔，能直接和铣床工作台上的标准T型槽配合，用T型螺栓锁紧之后，整个钳身的刚性足够支撑大切深的铣削作业，不会因为切削力大出现钳身移位的情况。

　　实际使用的时候，这类虎钳的开口范围能覆盖大部分常规小型零件的夹持需求，钳口的高度设计也兼顾了不同厚度工件的装夹，要是夹持较薄的板件，可以在工件下方垫平行垫铁，保证工件上表面高出钳口足够距离，避免铣到钳口。丝杠的尾部做了方头接口，既可以用手柄手动锁紧，也能配合加力杆增大夹持力，加工钢件这类硬度较高的材料时，适当加力就能保证夹持稳定性，不过也要注意不能过度加力，不然会导致钳身变形，反而影响夹持精度。

　　很多新手做铣加工的时候容易忽略虎钳的找正环节，这款虎钳的固定钳身侧面做了精准的定位基准面，安装到工作台上之后，只需要用百分表打一下这个基准面，就能快速把钳口找正到和机床X轴或者Y轴平行的状态，不用反复敲打工件找正，能大幅缩短单件加工的准备时间。另外，整个钳身的滑动面都做了储油槽设计，日常保养的时候只需要往导轨缝隙里注少量润滑油，就能保证活动钳身滑动顺畅，不会因为切屑卡进去出现进给卡滞的问题，平时用完之后只要把导轨面和丝杠上的切屑吹干净，就能长期保持夹持精度。

　　在做批量小件加工的时候，还可以在这款虎钳的基础上加装定位挡块，工件靠到挡块上就能保证每个工件的装夹位置一致，不用每次都对刀找坐标，能有效提升加工效率。和液压或者气动虎钳相比，这种纯机械结构的虎钳故障率极低，没有密封件老化、漏油漏气的问题，在车间多粉尘、多切削液的环境下也能稳定工作，不管是教学实训车间还是小型加工门店，都是非常实用的机加工工装。
