管道焊接定位装夹工装结构设计

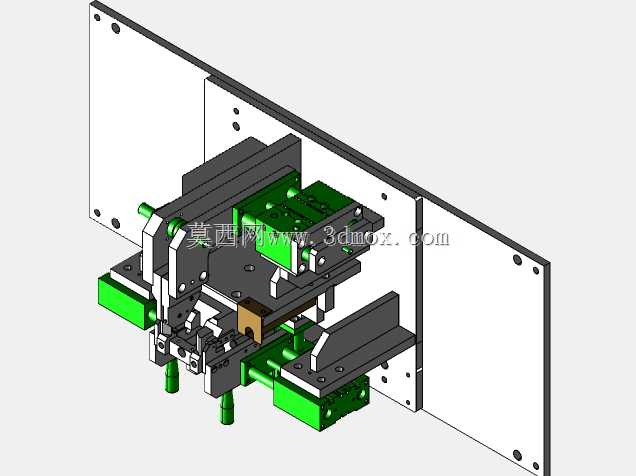

　　在管道预制、流体管路装配、压力容器管件焊接这类加工场景里，管件对接的同轴度、焊口间隙一致性直接决定焊缝成型质量与管路承压能力，手工对齐管件不仅耗时，还容易出现错边、角度偏移等问题，后续返修成本极高，这套管道焊接装夹结构就是针对小口径管路样件焊接工序开发的定位工装。整套工装以一块带安装孔的矩形底板作为承载基准，底板上的沉头孔可直接通过内六角螺栓固定在焊接工作台或者变位机法兰面上，安装时需保证底板平面度公差在0.05mm以内，避免装夹基准倾斜带来的管件角度偏差。底板上对称布置两组立式支撑立板，作为整个装夹结构的刚性支撑框架，立板之间通过等高套筒与锁紧螺栓连接，保证两组立板的平行度，避免长期受夹紧力后出现立板外倾的变形问题。

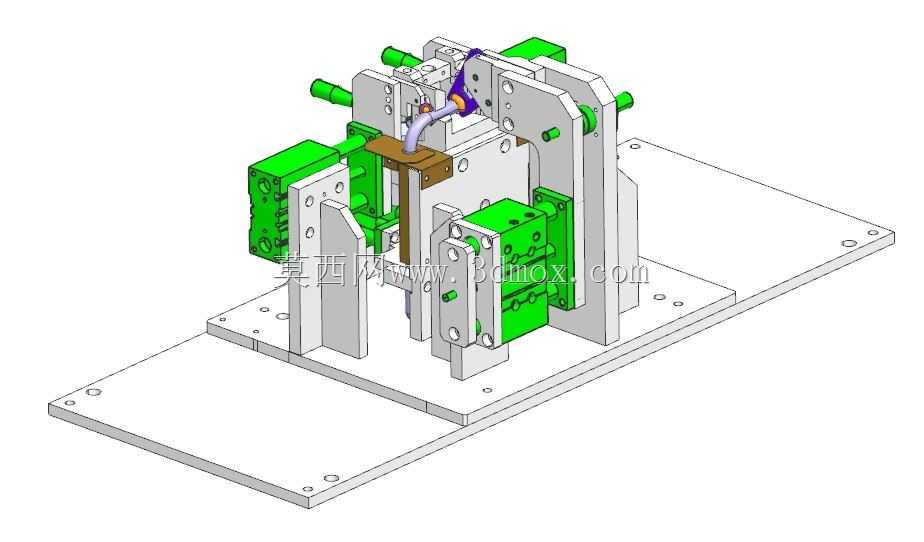

　　立板上集成了多组可调定位组件，其中绿色的模块化夹紧单元采用快换式设计，可根据待焊管道的外径更换对应规格的V型压块，V型块的夹角设计为90度，对不同管径的圆管都能实现自动对中，不需要额外调整中心高度，压块的驱动端采用带自锁功能的螺旋进给结构，夹紧后不会因为焊接过程中的振动出现松脱，压块与管件接触的面镶嵌了铜质衬垫，既可以避免夹伤管件表面，也能防止焊接飞溅粘连在夹紧块上影响后续装夹精度。工装中部的定位块用于承托待焊管件的对接位置，定位块上开有与焊枪避让匹配的缺口，焊接时焊枪可以沿着缺口周向移动，不会和工装结构发生干涉，针对带弯头的异型管路样件，工装还预留了侧向辅助定位支架的安装位，支架上的可调顶紧螺杆可以从多个方向顶住弯头的非加工面，

　　保证两个待焊管件的对接面完全贴合，间隙控制在0.1mm以内，满足氩弧焊、二保焊等常规焊接工艺的装配要求。整套工装的所有活动部件都设计了防尘结构，进给螺杆处加装了防尘毡圈，避免焊接产生的金属碎屑进入螺纹副造成卡滞，日常维护只需要定期在滑动面涂抹高温润滑脂即可，不需要复杂的拆解保养。从安装边界来看，整套工装的底板长度适配常规小型焊接工作台的T型槽间距，整体高度控制在300mm以内，不会和焊枪的移动行程发生干涉，夹紧单元的调节行程覆盖了外径10mm到60mm的常用金属管道，不管是不锈钢气源管、碳钢液压管还是铜质制冷管路的样件焊接，都能通过快速调整夹紧块位置实现装夹。设计时特意将所有夹紧操作的手柄都布置在工装的外侧，

　　操作人员不需要将手伸入工装内侧就可以完成所有锁紧动作，避免焊接过程中烫伤的风险，同时立板上开有多个减重孔，在保证结构刚性的前提下降低了工装整体重量，单人就可以完成工装的搬运与工位切换。在实际生产验证中，使用这套工装进行管道样件焊接，单件装夹时间可以控制在30秒以内，焊口的错边量稳定控制在0.2mm以内，相比手工对齐的方式，焊接合格率提升40%以上，尤其适合小批量多规格的管路样件试制场景，不需要针对每一种管径单独制作专用夹具，通过更换少量压块就可以适配不同规格的管件焊接需求。
