PLC控制工业组装作业治具设备结构

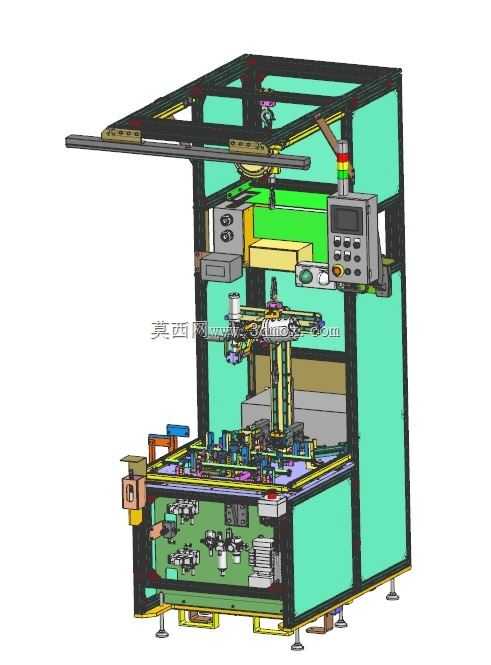

　　这套治具设备主要面向3C电子、小五金零部件的精密组装工序场景，常见于消费电子结构件装配、汽车小尺寸插接件压装、低压电器元件组装这类需要多工位同步作业的产线环节，替代传统人工单工位逐序装配的模式，可直接对接前段来料输送线与后段检测包装工位，适配离散型制造的柔性生产需求。设备整体采用欧标铝型材搭建主体框架，底部配置可调节脚杯与福马轮组合支撑，安装时可通过脚杯调整设备水平度，调整完成后脚轮离地实现稳定固定，需要转线移位时降下脚轮即可推动，无需额外吊装设备，适配车间多产线灵活排布的需求。框架外围设置半封闭亚克力防护门板，既可以隔绝设备运行时的运动部件风险，又能透过透明板材观察内部工位运行状态，顶部框架预留了三色警示灯安装位，

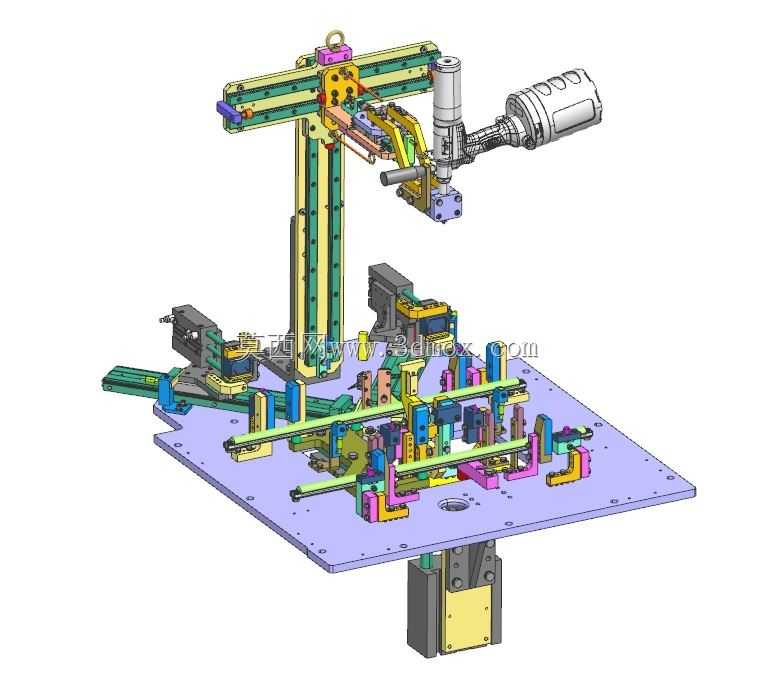

　　可直接接入设备控制回路实现运行、待机、故障状态的可视化提示。设备上层设置横向平移导轨机构，搭载可前后、上下移动的取放料模组，模组末端可根据装配需求更换夹爪、吸嘴或者小型压装头，实现工件在不同工位之间的转运、定位与压合作业，导轨行程覆盖下方所有工装工位，无需额外增设转运机构即可完成全工序的工件流转。中部工作台面按照装配工序排布多组定位夹具，每个夹具都设置了对应的气动夹紧元件与到位检测传感器，工件放置到位后传感器触发信号，夹紧机构自动固定工件，避免装配过程中工件移位导致的装配精度偏差，夹具采用快换式安装结构，更换产品型号时只需更换对应的定位块与夹具模组，无需重新调整整体设备结构，换型时间可控制在30分钟以内，适配小批量多品种的生产需求。

　　设备右侧集成了PLC控制箱与人机操作界面，控制箱内预留了足够的IO点位，可根据后续工艺升级增加传感器或者执行元件，操作界面设置在设备正面伸手可及的高度，操作人员可直接在界面上设置装配参数、切换生产程序、查看设备运行状态，界面旁设置了物理急停按钮与启动、复位按钮，满足设备操作的安全规范要求。设备下部的柜体空间用于安装气动三联件、电磁阀组、电源模块等附属元件，所有气路、线路都通过型材内部的线槽排布，外部无裸露管线，既避免生产过程中管线被工件剐蹭损坏，也方便后期维护时排查线路故障，柜体门板设置了通风散热孔，保证内部电气元件运行时的温度处于合理区间。从安装边界来看，设备整体占地尺寸控制在1.2米长、1米宽、1.8米高的范围内，

　　不需要额外开挖地基，普通车间环氧地坪即可放置，对接产线时进料高度与常规皮带线的0.75米作业高度匹配，无需额外增设提升或者下降机构即可实现工件的顺畅流转。在设计逻辑上，这套治具优先考虑了装配精度的可控性，所有运动轴都设置了硬限位与软限位双重保护，避免机构超程运行导致的设备损坏，工位之间的动作时序通过PLC程序互锁，上一个工序未完成时下一个工序不会启动，避免动作干涉导致的工件报废或者设备撞机。针对装配过程中可能出现的压装力不足、工件放反等异常情况，每个工位都设置了对应的检测逻辑，异常触发时设备自动暂停并在操作界面提示异常工位，操作人员排查处理后即可复位继续生产，不会因为单个工位异常导致整批工件报废。设备的气动系统配置了压力检测开关，气源压力低于设定值时设备无法启动，避免气压不足导致夹紧力不够、压装不到位的问题，所有气动元件都选用标准通用型号，后期维护更换时无需定制特殊配件，降低设备的运维成本。
