工业产线快拆式定位夹紧工装夹具结构

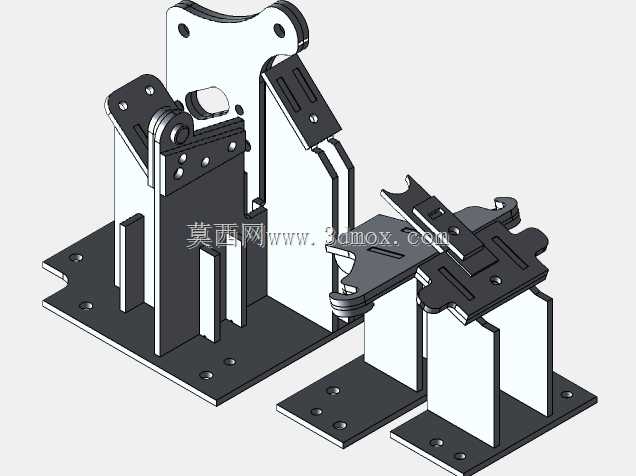

　　这套快拆式定位夹紧工装，主要面向多品种小批量零部件的装配、检修工序场景，在汽车零部件分装、小型机电产品拆解返修、精密组件工序间周转定位环节都能适配，区别于传统固定式夹具，它不需要针对单一工件定制专属定位型腔，通过多组可调式压臂与定位挡块的组合，就能覆盖一定尺寸区间内的异形件装夹需求，能大幅缩减中小批量生产时的工装换型时间。从结构布局来看，整套工装采用分体式基座拼接设计，三块独立的安装底板通过底部定位销与设备工作台面连接，每块底板上的立板支撑高度根据工件的夹持点位高度差做了差异化设计，避免装夹时工件出现悬空变形；左侧的偏心压臂组件采用凸轮自锁结构，扳动压臂到锁止位置时，凸轮面会推动压块贴合工件侧面，自锁角设计在7度以内，

　　即便装夹过程中受到装配敲击、工件轻微震动也不会出现松脱，压块表面做了沉头孔安装的聚氨酯垫片，既能避免夹伤工件表面，也能补偿工件的尺寸公差。中间的定位支撑座设置了两组可调式定位销，销座上开有长条形调节槽，可根据工件的定位孔间距在0-40mm范围内调整位置，支撑座的立板上预留了多组安装孔位，可根据工件高度更换不同厚度的支撑垫块，保证工件装夹后基准面与工作台面的平行度控制在0.02mm以内。右侧的快拆压扣组件采用弹簧复位结构，解锁时只需要扳动扣手就能快速抬起压臂，不需要完全拧松紧固件，单步操作就能完成工件的取放，压臂上的长槽孔可调整压点的前后位置，适配不同宽度的工件装夹。整套工装的安装边界做了充分的兼容性设计，

　　底板上的安装孔采用腰型孔设计，孔距兼容常规T型槽工作台的槽间距，不需要额外制作过渡连接板就能直接固定在标准钳工台、装配工作台或者小型工装周转车上；所有活动铰接点都采用销轴加耐磨衬套的结构，衬套选用锡青铜材质，长期反复扳动也不会出现铰接点旷量，日常维护只需要定期在铰接点加注少量润滑脂即可，不需要频繁更换易损件。在实际工序应用中，这套夹具可以完成工件的销钉压装、螺丝锁付、外观检修、局部拆解等多道工序的定位，装夹时先将工件基准面贴合中间定位支撑座的顶面，调整两侧定位销卡入工件的工艺定位孔，先扳动左侧偏心压臂完成侧面预紧，再扣下右侧快拆压扣完成上端压紧，整个装夹过程耗时不超过10秒，相比传统螺栓压板式夹具，装夹效率能提升60%以上。

　　设计过程中针对不同工序的受力情况做了结构强化，左侧压臂的受力立板做了加厚处理，厚度达到12mm，可承受最大500N的侧向装夹力，不会出现立板变形导致的定位偏移；右侧压扣的铰接点做了双重限位，压臂下压到极限位置时会有硬限位阻挡，避免压力过大压伤工件表面。所有钣金结构件的边缘都做了倒角去毛刺处理，操作过程中不会划伤操作人员手部，外露的铰接销轴端部做了滚花销处理，防止长期使用后销轴窜动脱落。针对需要翻转工件的工序，还可以在底板侧面加装旋转支撑轴，配合翻转支架就能实现工件0-90度的角度翻转，不需要二次装夹就能完成工件不同面的作业，进一步拓展了工装的适用场景。整套结构没有采用复杂的气动、液压元件，纯机械结构的设计可靠性更高，在没有气源电源的检修工位也能正常使用，维护成本极低，非常适合中小机加工企业、装配车间的多品种柔性生产需求。
