弯曲法兰加工用折弯压模结构设计

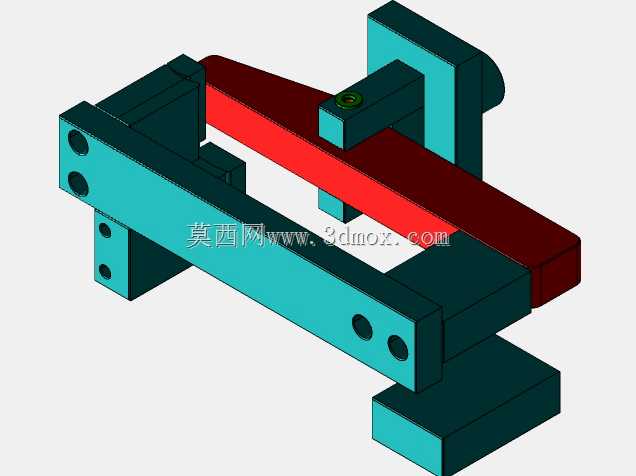

　　在钣金冲压加工场景中，针对带弯曲法兰特征的板件成型工序，这套折弯压模可直接适配常规开式压力机的安装接口，无需额外改造设备滑块与工作台的连接结构，就能完成对应特征的一次压型作业，避免多工序分步成型带来的定位累积误差。从实际产线应用来看，这类压模多用于机箱机柜、五金结构件的法兰边弯折工序，尤其是需要保证弯折边直线度与角度一致性的中小批量加工场景，相比通用折弯机的分段折边作业，专用压模的成型效率能提升40%以上，且成型后的法兰边无压痕、无翘曲，不需要后续人工校形。整套模具采用下模固定、上模随设备滑块往复运动的经典开式模架结构，下模座通过底部的定位槽与压力机工作台的T型槽对齐，通过压板螺栓完成紧固，

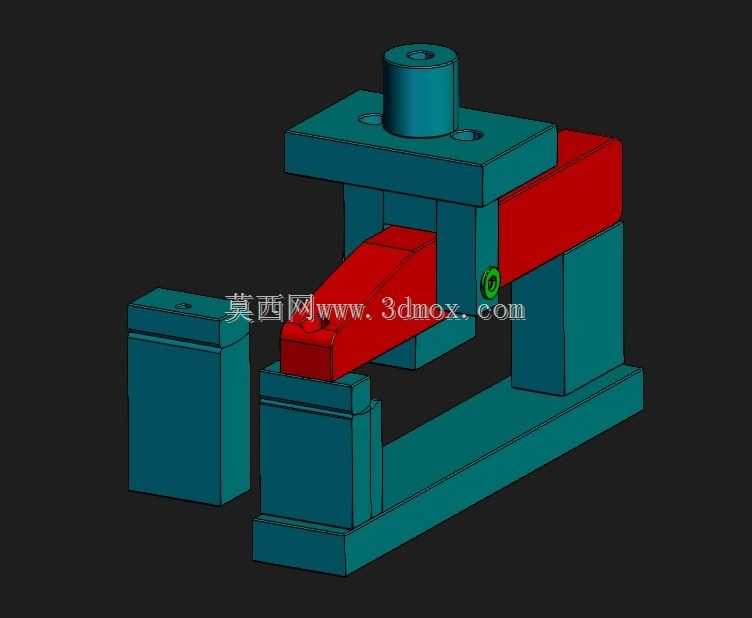

　　安装时只需保证上模座顶部的模柄与滑块安装孔同轴，锁紧模柄压块即可完成装夹，整体安装边界控制在常规40吨开式压力机的工作台行程范围内，不需要大台面设备就能适配。上模的成型压头采用斜楔式传动结构，当滑块下行时，上模座的竖直运动通过斜楔面转化为水平方向的压合力，作用在待加工板件的法兰位置，将竖直方向的冲压力转化为横向弯折力，这种结构设计能避免竖直压合时板件出现的滑移问题，保证弯折位置的尺寸精度。下模设置了两处定位挡块，待加工的坯料可以直接靠在挡块上完成定位，不需要额外划线找正，挡块的位置预留了调节余量，可以根据坯料的尺寸偏差做小范围调整，适配同系列不同规格的法兰弯折需求。模具的导向结构采用侧向导板配合，

　　上模下行过程中导板先与下模的导向面贴合，抵消斜楔传动带来的侧向力，避免压头出现偏载磨损，延长模具的使用寿命。从结构细节来看，成型压头的工作端面做了R角过渡处理，避免弯折过程中在板件表面产生压痕，弯折角度通过上模的下行行程控制，调整压力机的滑块下死点位置就能微调弯折角度，补偿不同板厚带来的回弹量，针对常用的1.5-3mm厚度冷轧钢板，这套模具的回弹补偿量已经在结构设计中做了预留，正常作业下不需要反复调整参数。模具的复位采用内置弹性元件，当滑块上行时，压头在弹性件的作用下自动退回初始位置，方便操作人员取出成型后的工件，不需要额外的脱模动作。整套模具的受力部件都采用了等强度设计思路，模架部分采用厚实的钢板焊接后加工而成，

　　保证长期冲压作业下的结构刚性，不会出现模架变形导致的成型精度下降问题，连接销轴等易损件都采用了标准化设计，磨损后可以直接更换标准件，降低维护成本。在实际使用过程中，操作人员只需要完成坯料上料、启动压力机、取出成型件三个动作，单工序作业节拍可以控制在5秒以内，适合连续化的钣金加工产线配套使用，相比通用折弯模具，这套专用压模针对弯曲法兰的成型特征做了结构优化，弯折后的法兰边平面度可以控制在0.1mm以内，弯折角度公差能稳定在±0.5°范围内，完全满足常规五金结构件的装配精度要求。模具的安装尺寸做了通用化设计，模柄直径、下模座的安装孔位都符合行业常规压力机的配套标准，不需要定制转接结构就能在不同厂家的同吨位压力机上互换使用，降低了产线的设备适配成本。
