带气缸安装位的焊接夹具支撑底座结构

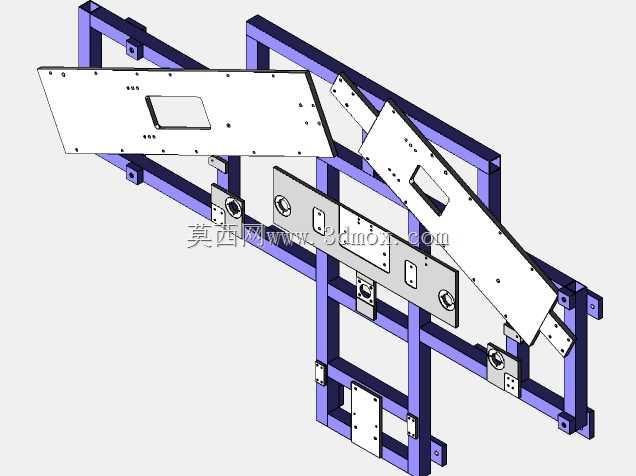

　　在汽车零部件、钣金结构件的批量焊接生产场景中，焊接夹具底座是整套工装的承载核心，所有定位模块、夹紧单元、气动执行元件都需要依托底座完成精准安装，其结构刚性、安装位精度直接决定了焊后工件的尺寸一致性，也影响整套工装的长期使用稳定性。这套带气缸安装位的焊接夹具支撑底座，采用方管焊接框架作为主体承力结构，框架型材的选型经过刚性校核，在常规焊接工位的压紧力、焊接热变形影响下，不会出现影响定位精度的挠曲变形，框架的排布充分考虑了焊接操作的可达性，操作人员在完成工件装夹后，焊枪可以顺畅抵达所有焊缝位置，不会与底座结构发生干涉。底座上的安装板采用铣削加工的平板结构，所有安装孔位的位置度公差控制在±0.1mm范围内，既可以直接安装固定式定位块、

　　快速夹钳，也预留了标准气缸的安装接口，适配不同行程、不同安装尺寸的气动压紧气缸，不需要在现场对底座进行二次钻孔加工，大幅缩短工装的现场调试周期。从安装边界来看，这套底座的整体长宽尺寸适配常规的焊接工作台T型槽间距，底部预留了与工作台连接的固定孔位，可以直接通过T型螺栓固定在标准焊接工作台上，也可以单独配置可调支脚作为独立工装单元使用，框架内侧预留了气动管路的走线空间，气缸的供气管路可以从方管内部穿行，避免焊接飞溅烫伤气管，也让整套工装的外观更整洁，减少现场管线杂乱带来的安全隐患。在设计思路上，这套底座没有采用一体化厚重钢板的结构，而是用型材焊接框架搭配局部加工安装板的形式，在保证整体刚性满足焊接工装要求的前提下，

　　大幅降低了底座自身重量，方便根据生产节拍需求调整工装位置，也减少了原材料的浪费。框架上的各个安装板都采用螺栓连接的形式固定在框架上，而不是直接焊接在框架表面，当后续产品改型需要调整定位点位置时，只需要更换对应位置的安装板即可，不需要对整个底座框架进行重新焊接加工，大幅降低了工装改造成本，也缩短了产品换型的工装准备周期。底座上的气缸安装位特意设计了腰型调节孔，气缸安装时可以根据实际压紧点的位置进行小范围的位置调整，补偿零件加工带来的尺寸误差，也可以适配不同厚度工件的压紧需求，不需要额外制作过渡转接板。在实际生产应用中，这类底座主要用于平板类、支架类钣金零件的焊接装夹，比如白车身上的加强支架、电器柜的安装固定支架等，

　　工件放置在底座的定位块上之后，通过底座上安装的气缸带动压臂完成自动压紧，不需要人工手动操作夹钳，既降低了操作人员的劳动强度，也保证了每次装夹的压紧力一致，避免人工夹紧力大小不一带来的工件变形问题。底座的框架结构特意做了抬高设计，工件装夹后距离地面有足够的操作空间，操作人员可以很方便地完成工件背面焊缝的焊接，不需要反复翻转工件，也能让焊接产生的焊渣自然掉落，不会堆积在定位面上影响后续装夹的定位精度。所有安装板的表面都做了发黑防锈处理，焊接过程中飞溅的焊渣附着在板面上之后很容易清理，不会因为长期使用出现锈斑粘连定位块的问题，框架的焊接位置都做了去应力处理，避免长期使用过程中框架出现焊接应力释放导致的变形，保证整套工装的精度保持性。从结构细节来看，底座上的各个连接位置都设置了加强筋板，尤其是气缸安装位的受力位置，筋板的排布方向与气缸的出力方向一致，避免气缸反复压紧动作带来的安装板变形，保证气缸的动作精度，延长气缸的使用寿命。框架的底部边角位置都做了倒角处理，避免工装搬运过程中尖锐边角划伤操作人员，也不会刮坏车间地面的环氧地坪。
