双立柱翻转式焊接机器人配套变位工装

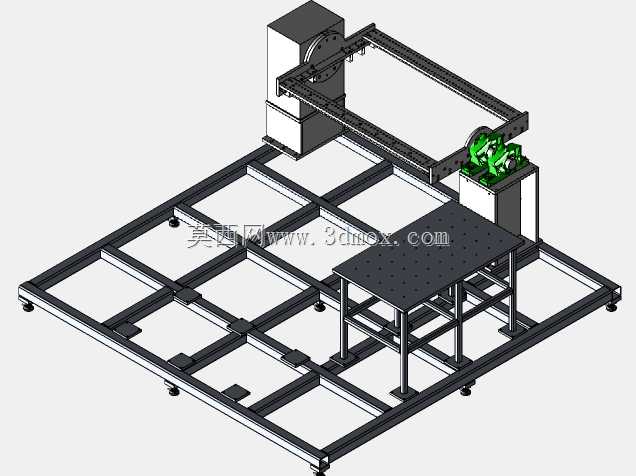

　　这套变位工装主要面向钢结构框架、箱型构件的自动化焊接作业场景，适配六轴焊接机器人的作业半径覆盖需求，解决长尺寸框架类工件焊接过程中需要反复翻转变位、人工翻面吊装对位效率低、环形焊缝无法连续施焊的痛点，在工程机械结构件、仓储货架框架、铝型材设备外框、钣金箱体类工件的批量焊接生产线上应用广泛。整套设备采用落地式双立柱支撑结构，底部为型钢拼焊的整体安装底座，底座上预留了可调脚杯安装位与设备地脚螺栓孔，可直接固定在车间硬化地面上，也可通过脚杯调节整体水平度，抵消地面不平整带来的设备运行抖动问题，底座框架内部预留了焊接机器人安装工位的走线空间，可将机器人控制线缆、气保焊送丝管路、保护气管道统一收纳布置，避免车间作业过程中线缆被工件、

　　转运叉车剐蹭破损。两侧立柱分别承担驱动与从动支撑功能，驱动侧立柱内部集成了回转驱动机构，通过大扭矩减速机构带动翻转框架做0-360度范围内的回转动作，从动侧立柱配置带锁紧功能的回转支撑轴承，可配合驱动侧实现翻转过程的同步承载，翻转框架采用标准工业铝型材与钢板拼焊结合的结构，框架上均匀分布T型槽安装位与标准夹具安装孔，可根据不同工件的外形尺寸快速调整压紧夹具的安装位置，适配不同长宽规格的框架类工件装夹需求，翻转框架的承载边界覆盖常规中小型结构件的焊接重量需求，装夹后工件的回转中心与两侧立柱的回转轴线保持同轴，避免翻转过程中出现偏载抖动，影响焊接成型质量。中间配套的独立焊接工作台采用多孔系铸铁平台结构，平台表面的孔位可快速安装快速夹具、

　　定位挡块，既可以配合变位机完成小型工件的组对定位，也可作为独立焊接工位完成零散工件的焊接作业，工作台的支架采用方管焊接结构，底部同样配置可调脚杯，可根据现场作业需求调整工作台高度，与变位机的翻转作业高度、机器人焊枪的最佳作业区间保持匹配。整套工装的设计思路围绕焊接作业的可达性展开，翻转动作可将工件的各个焊缝面调整到水平船形焊位置，让焊枪始终处于最佳施焊角度，减少立焊、仰焊的焊缝占比，有效降低焊接缺陷的产生概率，同时双立柱的开口尺寸预留了足够的工件吊装空间，车间内可通过行车直接将组对好的工件吊入翻转框架内完成装夹，不需要额外调整工件的进出方向。设备的安装边界需要结合配套焊接机器人的臂展参数预留安全作业空间，两侧立柱外侧预留检修门位置，

　　方便后期对驱动减速机构、回转轴承做定期润滑维护，底座的安装平面平面度要求控制在每米1mm以内，避免设备长期运行过程中因基础不平导致回转轴承出现偏磨，影响翻转精度。在实际生产应用中，这套变位工装可与焊接机器人实现信号联动，机器人完成当前面焊缝焊接后，可直接给变位机发送翻转信号，变位机翻转到位并锁紧后再给机器人发送作业信号，实现整个焊接过程的全自动化运行，不需要人工干预翻面，单工位的焊接效率相比传统人工翻面焊接可提升一倍以上，同时也减少了工件吊装翻转过程中的安全隐患，降低车间起重设备的使用频次。
