R5圆弧冲压制动冲头结构设计

　　在五金冲压加工产线中，这类带R5圆弧成型特征的冲头是冲压制动器类工位的核心执行零件，直接决定了板材折弯、压型工序的成型精度与批次一致性。日常生产场景里，这类冲头多配套于开式单点压力机的上模安装位，针对厚度0.8-3mm的冷轧钢板、镀锌板完成圆弧角压制成型，常见于机箱机柜钣金加工、五金结构件冲压、低压电器壳体成型等工序，避免板材折角处出现应力集中开裂的问题，同时保证折角处的圆弧过渡符合产品外观与结构强度要求。

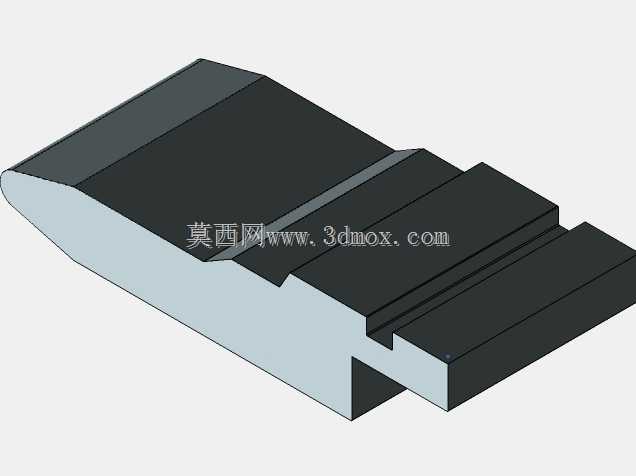

　　从功能特性来看，这款冲头的工作端面做了三段式阶梯结构设计，最外侧的R5圆弧成型面经过淬火硬化处理，表面硬度可达HRC58-62，能够承受连续冲压工况下的交变冲击载荷，减少长期使用后的端面磨损塌陷；阶梯式的让位结构可以在冲压下行到下止点时，避让已经成型的板材相邻结构，避免冲压过程中出现零件刮伤、二次压痕的问题。冲头的主体安装侧采用平直基准面设计，安装时可以直接贴合模座的安装槽侧壁，通过侧压块或者螺栓完成锁紧，不需要额外做定制化的适配修磨，能够直接适配标准槽宽的冲压模座，减少现场安装调试的辅助时间。

　　设计这类冲头时，首先要明确冲压成型的工艺边界：R5圆弧的成型半径公差需要控制在±0.05mm以内，圆弧面与相邻的平直压合面需要做顺滑过渡，不能存在接刀棱，否则会在板材表面留下明显的压痕；冲头的整体高度需要匹配对应压力机的闭合高度，预留出足够的磨耗余量，正常使用中每次刃磨修复可以去除0.1-0.2mm的端面磨损层，整体磨耗余量设计为5mm，能够满足至少20次刃磨修复的使用需求，大幅提升零件的全生命周期使用寿命。冲头的非工作侧做了斜向让位设计，角度匹配冲压时的板材卸料角度，避免冲头回程时带料，减少卸料板的顶出负载，降低冲压过程中零件变形的概率。

　　从安装边界尺寸来看，这款冲头的安装基准面平面度要求控制在0.02mm以内，保证安装后冲头的工作端面与下模型面的平行度偏差不超过0.03mm/100mm，避免冲压时出现局部压力过大导致的崩刃问题；冲头的长度方向预留了2mm的位置调整余量，现场调试时可以根据板材的实际进料位置微调冲头的横向安装位置，不需要额外加工修正。冲头的边角处都做了C1的倒角处理，既可以避免安装时划伤操作人员，也能消除热处理时的边角应力集中点，减少淬火过程中出现开裂的风险。

　　实际生产应用中，这类冲头需要配合对应的下模凹模使用，凹模的R角需要比冲头大0.1-0.15mm，预留出板材的厚度回弹空间，保证冲压成型后的零件圆弧半径符合设计要求；冲压过程中需要保证润滑涂层均匀覆盖在冲头工作表面，减少板材与冲头之间的干摩擦，降低冲头表面的粘着磨损速度。针对不同厚度的板材冲压，只需要调整压力机的下行深度，不需要更换冲头本体，就可以适配不同的成型压力需求，在多品种小批量的钣金加工场景中具备很强的通用性，能够减少工装备件的库存数量，降低生产现场的工装管理成本。
