法兰式金属波纹伸缩缝三维结构设计

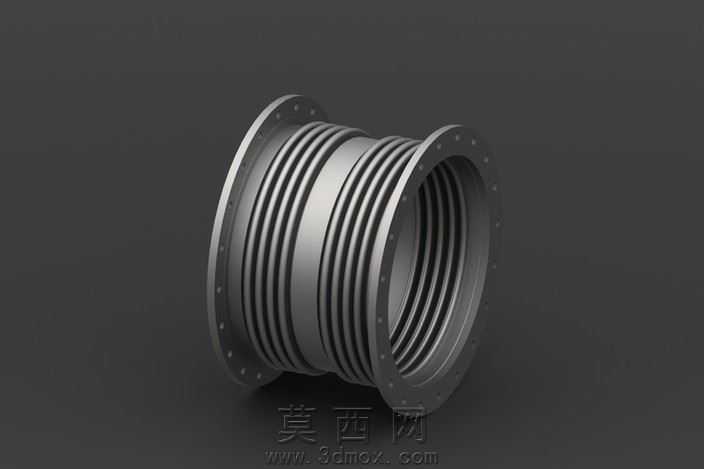

本作品为法兰式金属波纹伸缩缝的三维参数化建模成果，建模阶段以管道系统的位移补偿需求为核心设计依据，首先梳理伸缩缝的核心功能逻辑：通过薄壁金属波纹段的弹性形变，吸收管路因热胀冷缩、安装错位、机械振动产生的轴向、横向与角向位移，避免管道应力集中引发的结构破损。建模过程中先完成两端连接法兰的结构绘制，严格匹配法兰的螺栓孔分布、密封面尺寸、法兰盘厚度参数，保证与标准管路法兰的安装兼容性；中部波纹段采用螺旋扫掠结合阵列的建模方式，精准控制每一层波纹的波高、波距、壁厚参数，还原金属波纹管的连续褶皱结构，同时在波纹段两端设置过渡直边段，保证与法兰连接位置的结构强度，避免应力集中在波纹根部。材质渲染阶段针对不同部件匹配对应工业材质：两端法兰采用铸钢材质，还原金属铸件的亚光磨砂质感与细微的铸造纹理，螺栓孔边缘做轻微倒角处理还原真实机加工特征；中部波纹管采用304不锈钢材质，调整金属粗糙度参数呈现冷轧不锈钢的细腻金属光泽，波纹褶皱的凹陷位置做轻微的光影加深处理，突出褶皱的层叠结构与曲面弧度。结构设计上充分考虑实际工况需求，法兰盘的螺栓孔采用均匀圆周阵列布局，保证安装时的受力均匀性；波纹段的波数经过参数化推演，在满足伸缩补偿量要求的前提下控制整体结构长度，避免过长引发的结构失稳；法兰与波纹段的连接位置做圆弧过渡处理，减少焊接位置的应力集中风险。渲染阶段采用工业产品常用的深灰色纯色背景，搭配侧上方45度的主光源与底部补光，清晰呈现伸缩缝的整体轮廓、法兰的安装结构、波纹管的层叠褶皱细节，通过光影变化突出金属部件的体积感与结构层次，完整展现该管路补偿部件的工业设计特征与结构合理性，可直接用于管路系统的装配模拟、工程演示、结构校核场景。
